创通设备与多倍通设备相互连接测试

多倍通客户端

1、多倍通客户端连接多倍通AP基站

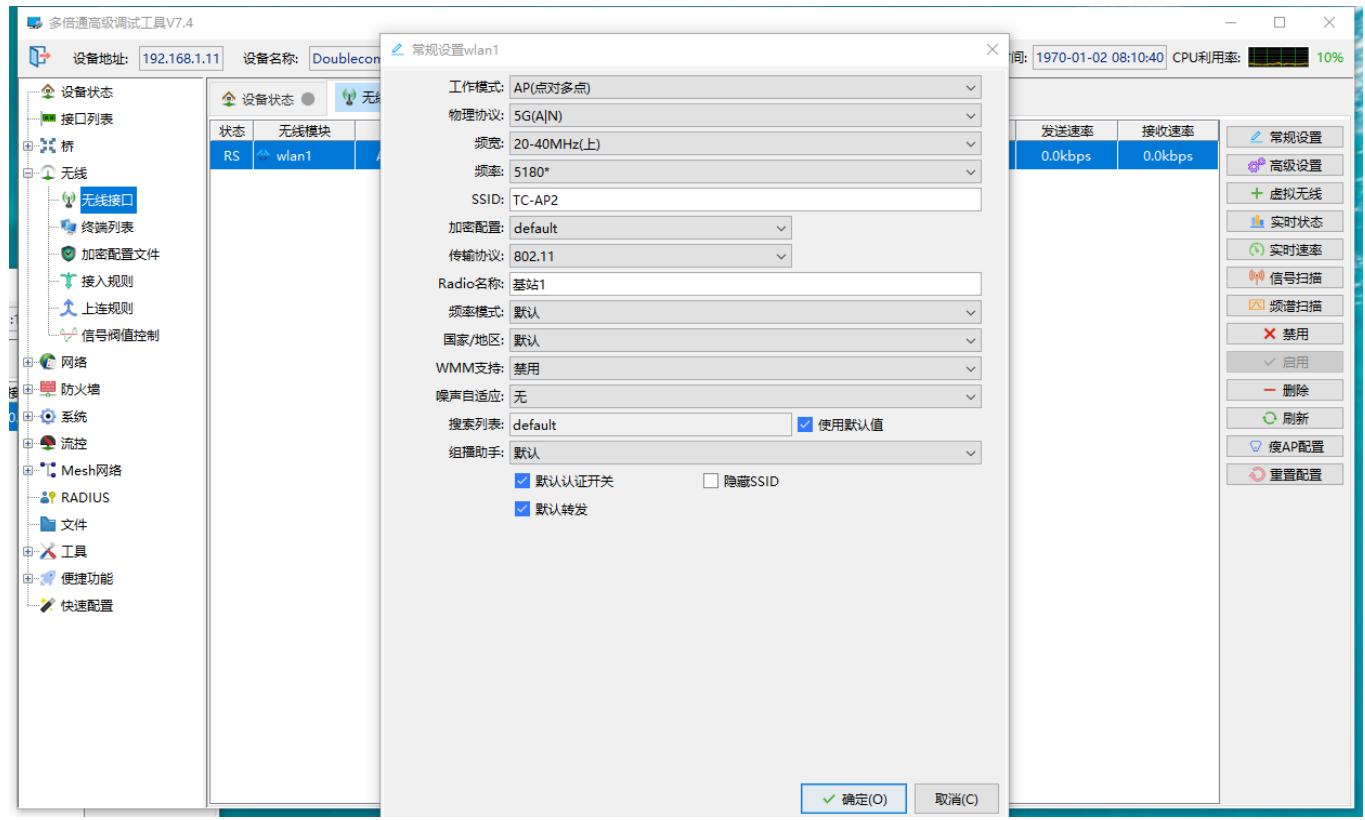

多倍通ap基站配置

text_image 多倍通高级调试工具V7.4 设备地址: 192.168.1.11 设备名称: Doublecon 常规设置wlan1 设备状态 接口列表 桥 无线 无线接口 终端列表 加密配置文件 接入规则 上连规则 信号阈值控制 网络 防火墙 系统 流控 Mesh网络 RADIUS 文件 工具 便捷功能 快速配置 设备状态 无线模块 RS wlan1 工作模式: AP(点对多点) 物理协议: 5G(A|N) 频宽: 20-40MHz(上) 频率: 5180* SSID: TC-AP2 加密配置: default 传输协议: 802.11 Radio名称: 基站1 频率模式: 默认 国家/地区: 默认 WMM支持: 禁用 噪声自适应: 无 搜索列表: default 使用默认值 组播助手: 默认 默认认证开关 隐藏SSID 默认转发 确定(O) 取消(C) 间: 1970-01-02 08:10:40 CPU利用率: 10% 发送速率 接收速率 0.0kbps 0.0kbps 常规设置 高级设置 虚拟无线 实时状态 实时速率 信号扫描 频谱扫描 禁用 启用 删除 刷新 度AP配置 重置配置

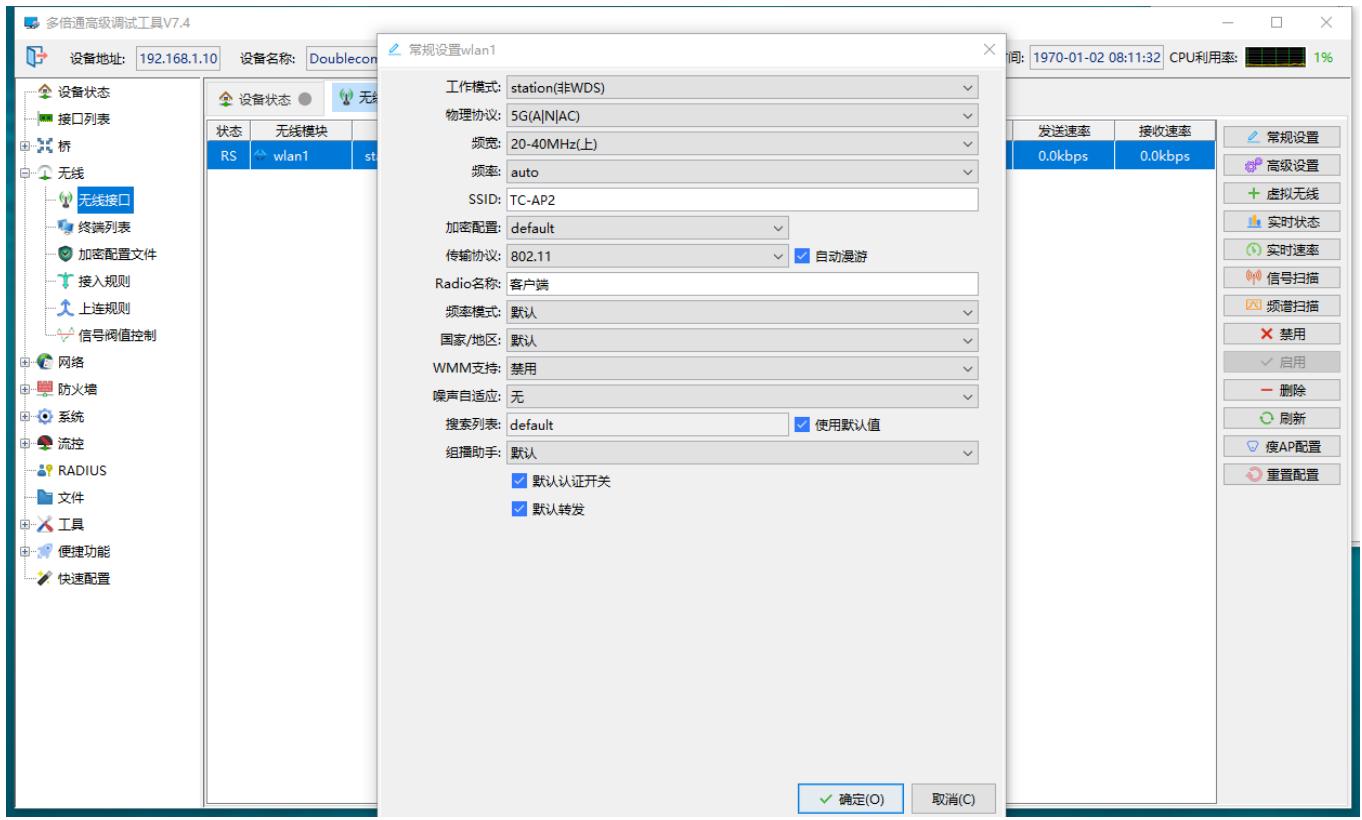

多倍通客户端配置

text_image 多倍通高级调试工具V7.4 设备地址: 192.168.1.10 设备名称: Doublecon 常规设置wlan1 设备状态 接口列表 桥 无线 无线接口 终端列表 加密配置文件 接入规则 上连规则 信号阈值控制 网络 防火墙 系统 流控 RADIUS 文件 工具 便捷功能 快速配置 工作模式: station(非WDS) 物理协议: 5G(A|N|AC) 频宽: 20-40MHz(上) 频率: auto SSID: TC-AP2 加密配置: default 传输协议: 802.11 自动漫游 Radio名称: 客户端 频率模式: 默认 国家/地区: 默认 WMM支持: 禁用 噪声自适应: 无 搜索列表: default 使用默认值 组播助手: 默认 默认认证开关 默认转发 确定(O) 取消(C) 间: 1970-01-02 08:11:32 CPU利用率: 1% 发送速率 接收速率 0.0kbps 0.0kbps 常规设置 高级设置 虚拟无线 实时状态 实时速率 信号扫描 频谱扫描 禁用 启用 删除 刷新 度AP配置 重置配置

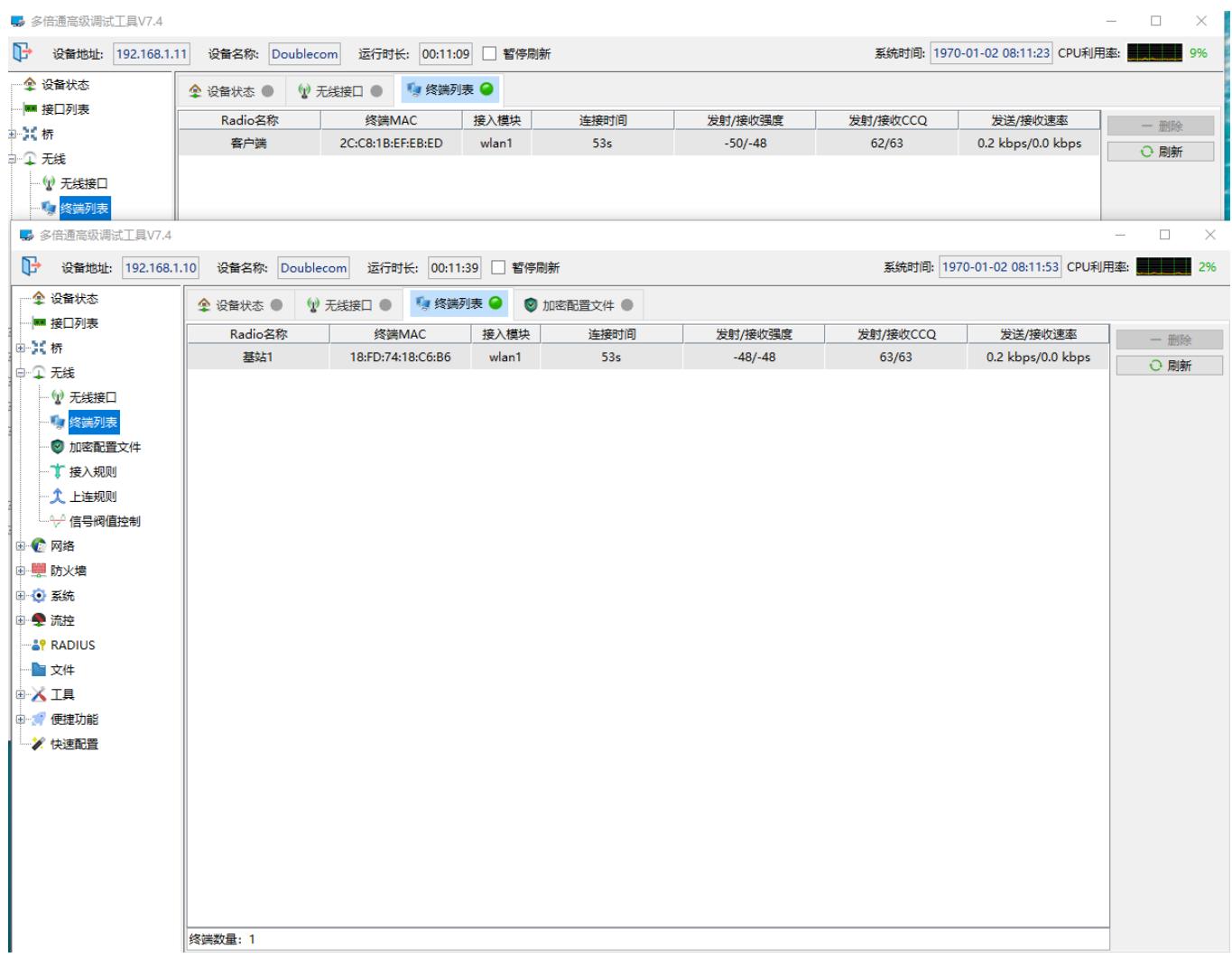

多倍通客户端连接多倍通AP基站状态

text_image 多倍通高级调试工具V7.4 设备地址: 192.168.1.11 设备名称: Doublecom 运行时长: 00:11:09 暂停刷新 系统时间: 1970-01-02 08:11:23 CPU利用率: 9% 设备状态 接口列表 桥 无线 无线接口 终端列表 多倍通高级调试工具V7.4 设备地址: 192.168.1.10 设备名称: Doublecom 运行时长: 00:11:39 暂停刷新 系统时间: 1970-01-02 08:11:53 CPU利用率: 2% 设备状态 接口列表 桥 无线 无线接口 终端列表 加密配置文件 接入规则 上连规则 信号阀值控制 网络 防火墙 系统 流控 RADIUS 文件 工具 便捷功能 快速配置 设备状态 终端MAC 接入模块 连接时间 发射/接收强度 发射/接收CCQ 发送/接收速率 客户端 2C:C8:1B:EF:EB:ED wlan1 53s -50/-48 62/63 0.2 kbps/0.0 kbps 终端列表 设备状态 无线接口 终端列表 加密配置文件 Radio名称 终端MAC 接入模块 连接时间 发射/接收强度 发射/接收CCQ 发送/接收速率 基站1 18:FD:74:18:C6:B6 wlan1 53s -48/-48 63/63 0.2 kbps/0.0 kbps 终端数量: 1

2、创通客户端连接多倍通AP基站

多倍通ap基站配置

text_image 多倍通高级调试工具V7.4 设备地址: 192.168.1.11 设备名称: Doublecon 常规设置wlan1 设备状态 接口列表 桥 无线 无线接口 终端列表 加密配置文件 接入规则 上连规则 信号阈值控制 网络 防火墙 系统 流控 Mesh网络 RADIUS 文件 工具 便捷功能 快速配置 设备状态 无线模块 RS wlan1 工作模式: AP(点对多点) 物理协议: 5G(A|N) 频宽: 20-40MHz(上) 频率: 5180* SSID: TC-AP2 加密配置: default 传输协议: 802.11 Radio名称: 基站1 频率模式: 默认 国家/地区: 默认 WMM支持: 禁用 噪声自适应: 无 搜索列表: default 使用默认值 组播助手: 默认 默认认证开关 隐藏SSID 默认转发 确定(O) 取消(C) 间: 1970-01-02 08:10:40 CPU利用率: 10% 发送速率 接收速率 0.0kbps 0.0kbps 常规设置 高级设置 虚拟无线 实时状态 实时速率 信号扫描 频谱扫描 禁用 启用 删除 刷新 废AP配置 重置配置

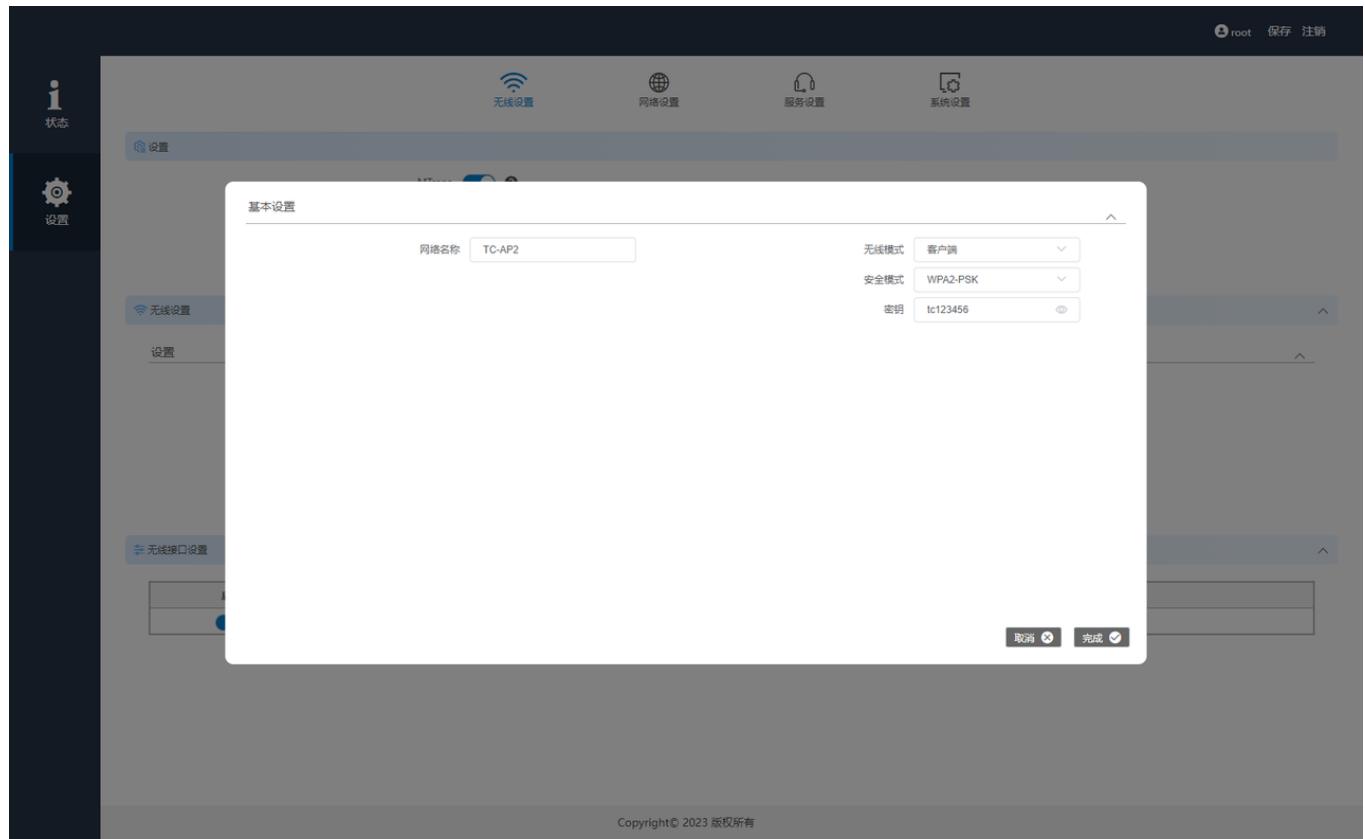

创通客户端配置

text_image 基本设置 网络名称 TC-AP2 无线模式 客户端 安全模式 WPA2-PSK 密钥 tc123456 取消 完成 Copyright© 2023 版权所有

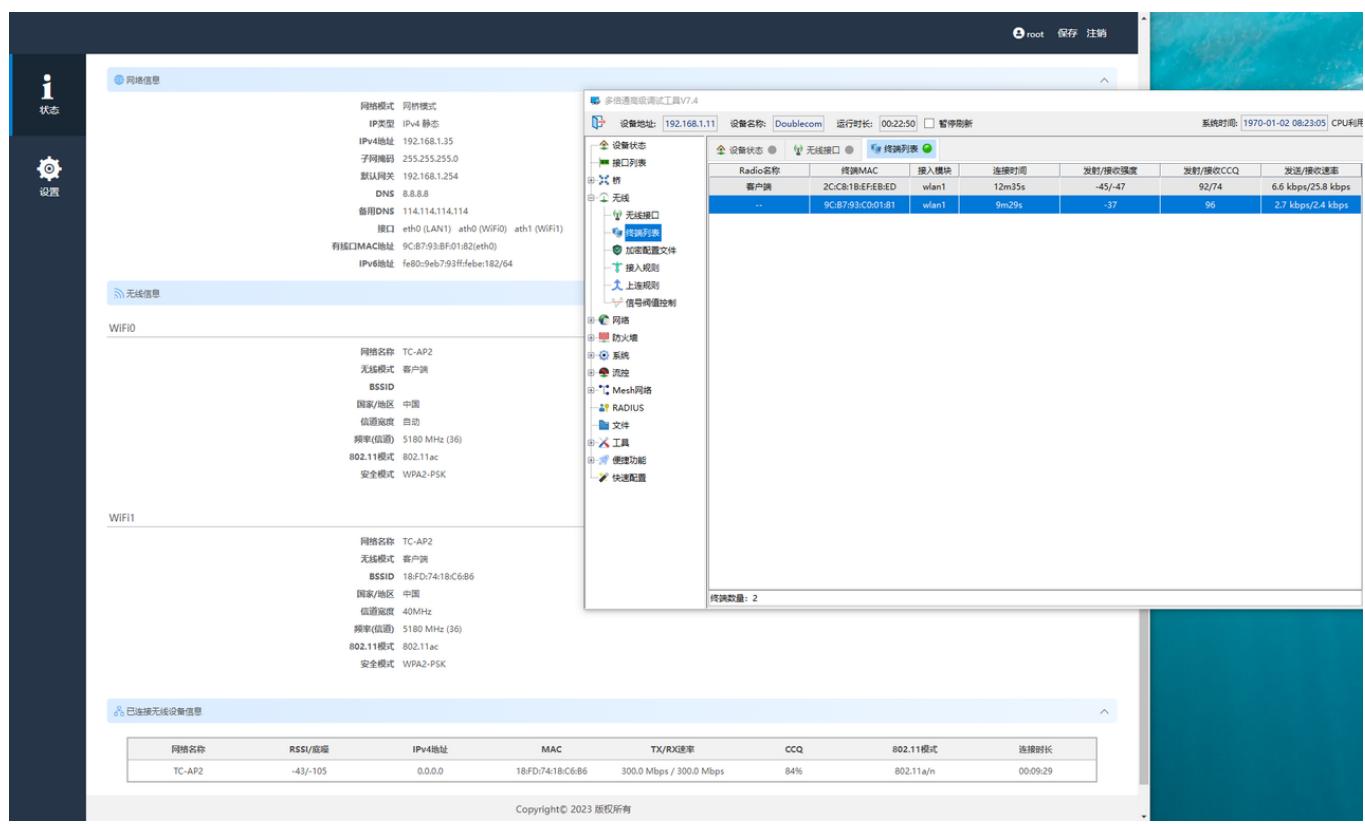

创通客户端连接多倍通AP基站状态

text_image 网络信息 网络模式 网桥模式 IP类型 IPv4 静态 IPv4地址 192.168.1.35 子网编码 255.255.255.0 默认网关 192.168.1.254 DNS 8.8.8.8 备用DNS 114.114.114.114 接口 eth0 (LAN1) ath0 (WiFi0) ath1 (WiFi1) 有接口MAC地址 9C:87:93:8F:01:82(eth0) IPv6地址 fe80:9eb7:93ff:febe:182/64 无线信息 WIFI0 网络名称 TC-AP2 无线模式 客户端 BSSID 国家/地区 中国 信道宽度 自动 频率(信道) 5180 MHz (36) 802.11模式 802.11ac 安全模式 WPA2-PSK WIFI1 网络名称 TC-AP2 无线模式 客户端 BSSID 18:FD:74:18:C6:B6 国家/地区 中国 信道宽度 40MHz 频率(信道) 5180 MHz (36) 802.11模式 802.11ac 安全模式 WPA2-PSK 已连接无线设备信息 网络名称 RSSI/底座 IPv4地址 MAC TX/RX速率 CCQ 802.11模式 连接时长 TC-AP2 -43/-105 0.0.0.0 18:FD:74:18:C6:B6 300.0 Mbps / 300.0 Mbps 84% 802.11a/n 00:09:29 多级通高级调试工具V7.4 设备地址 192.168.1.11 设备名称: Doublecom 运行时长: 00:22:50 暂停刷新 系统时间: 1970-01-02 08:23:05 CPU利用 设备状态 接口列表 终端列表 无线接口 货调列表 加密配置文件 接入规则 上连规则 信号阈值控制 网络 防火墙 系统 流控 Mesh网络 RADIUS 文件 工具 便携功能 快速配置 终端数量: 2

3、创通客户端连接创通AP基站

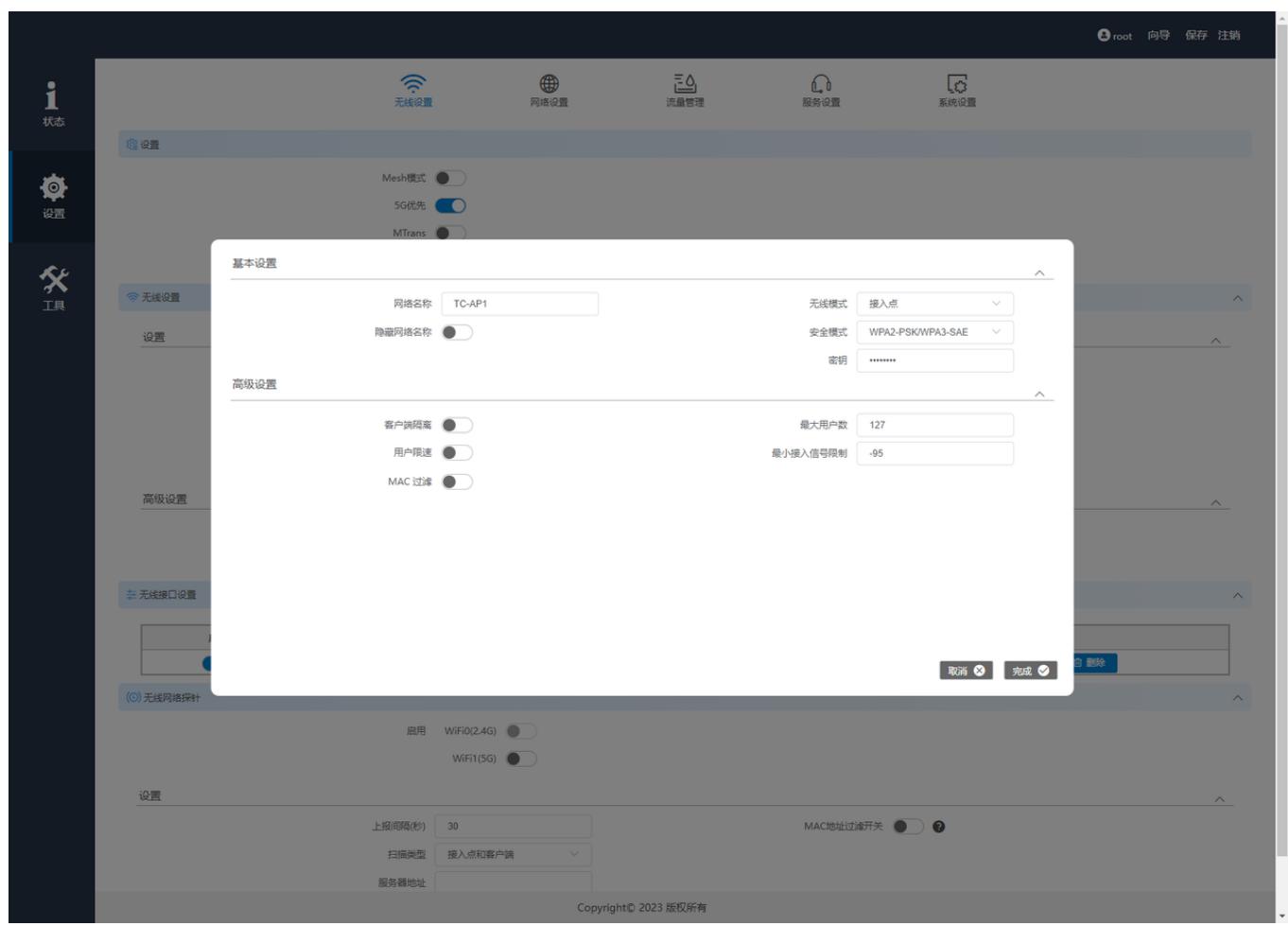

创通AP基站配置

text_image 设置 Mesh模式 5G优先 MTrans 基本设置 网络名称 TC-AP1 无线模式 接入点 隐藏网络名称 安全模式 WPA2-PSK/WPA3-SAE 密钥 高级设置 客户端隔离 最大用户数 127 用户限速 最小接入信号限制 -95 MAC 过滤 取消 完成 删除 启用 WiFi(2.4G) WiFi(5G) 设置 上报间隔(秒) 30 MAC地址过滤开关 ? 扫描类型 接入点和客户端 服务器地址 Copyright© 2023 版权所有

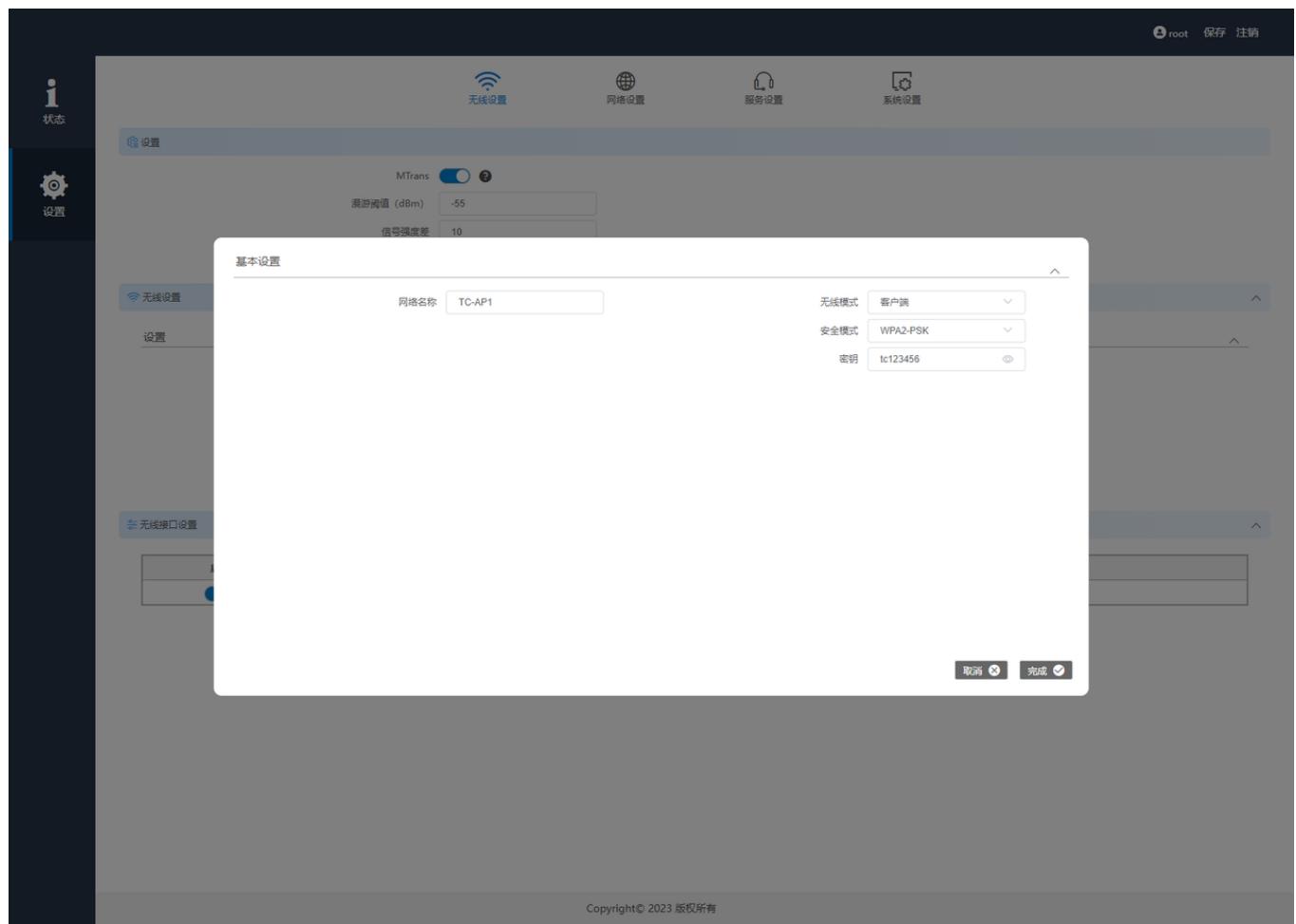

创通客户端配置

text_image 设置 无线设置 网络设置 服务设置 系统设置 MTrans 漫游阈值 (dBm) -55 信号强度差 10 基本设置 网络名称 TC-AP1 无线模式 客户端 安全模式 WPA2-PSK 密钥 tc123456 无线接口设置 取消 完成 Copyright© 2023 版权所有

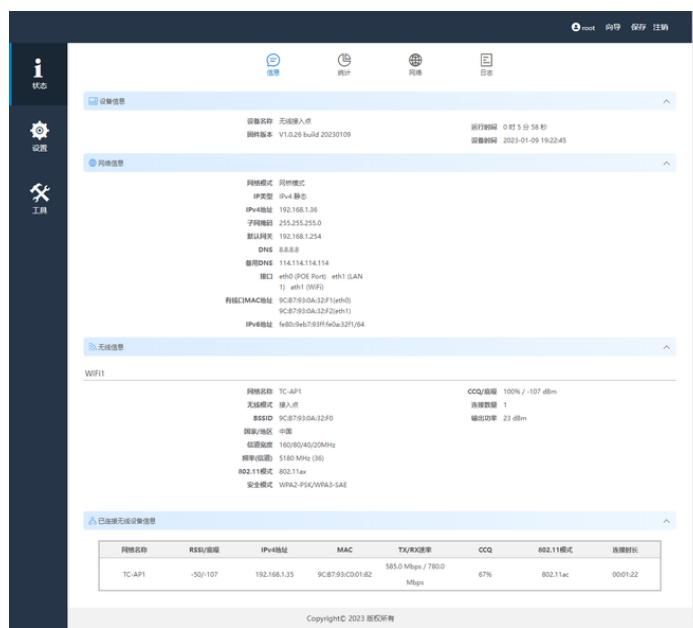

创通客户端连接创通AP基站状态

text_image 设备信息 设备名称 无线接入点 网络版本 V1.0.26 build 20230109 运行时间 0 时 5 分 58 秒 设备时间 2023-01-09 19:22:45 网络信息 网络模式 网络模式 IP类型 IPv4 静态 IPv4地址 192.168.1.36 子网掩码 255.255.255.0 默认网关 192.168.1.254 DNS 8.8.8.8 备用DNS 114.114.114.114 接口 eth0 (PCIe Port) eth1 (LAN 1) eth1 (WiFi) 有线CMAC地址 9C:87:93:0A:32:F1(xh0) 9C:87:93:0A:32:F2(xh1) IPv6地址 fe0:9eb7:93F9fa0a32F1/64 无线信息 WiFi1 网络名称 TC-AP1 无线模式 接入点 SSSID 9C:87:93:0A:32:F0 网络/地区 中值 信道长度 160:80:40/20MHz 结束(后退) 5180 MHz (36) 802.11模式 802.11ac 安全模式 WPA2-PSK/WPA3-SAE 已连接无或设备信息 CCQ/短端 100% / -107 dBm 连接数量 1 输出功率 23 dBm TC-AP1 -5Q/-107 192.168.1.35 9C:87:93:C0:01:B2 585.0 Mbps / 780.0 Mbps 67% 802.11ac 00:01:22 Copyright© 2023 版权所有

text_image 网掩模式 网掩模式 IPv4 静态 IPv4地址 192.168.1.35 子网掩码 255.255.255.0 默认网关 192.168.1.254 DNS 8.8.8.8 备用DNS 114.114.114.114 接口 eth0 (LAN1) eth0 (WIFI0) eth1 (W IF1) 有线3MAC地址 9C87:93:8F(01:82:eth0) IPv6地址 fe80:seb7:93ff:febe1:82/64 无线信息 WiFi0 网络安称 TC-AP1 CCQ/信服 97% / -105 dBm 无线模式 客户流 输出功率 27 dBm BSSID 9C87:93:0A:32:FI0 国家/地区 中国 信服速度 80MHz 频率(波图) 5180 MHz (36) 802.11模式 802.11ac 安全模式 WFA2-PSK WiFi1 网络安称 TC-AP1 CCQ/信服 100% / -105 dBm 无线模式 客户流 输出功率 27 dBm BSSID 国家/地区 中国 信服速度 自动 频率(波图) 5180 MHz (36) 802.11模式 802.11ac 安全模式 WFA2-PSK 已连接无线设备信息 网掩名称 RSSI/信服 IPv4地址 MAC TX/UE速率 CCQ #02.11模式 连接时间 TC-AP1 -57/-105 192.168.1.36 9C87:93:0A:32:FI0 780.0 Mbps / 585.0 Mbps 70% 802.11ac 00:01:21 Copyright© 2023 版权所有

4、多倍通客户端连接创通AP基站

创通AP基站配置

text_image 设置 Mesh模式 5G优先 MTrans 基本设置 网络名称 TC-AP1 无线模式 接入点 隐藏网络名称 安全模式 WPA2-PSK/WPA3-SAE 密钥 高级设置 客户端隔离 最大用户数 127 用户限速 最小接入信号限制 -95 MAC 过滤 取消 完成 删除 启用 WiFi(2.4G) WiFi(5G) 设置 上报间隔(秒) 30 MAC地址过滤开关 ? 扫描类型 接入点和客户端 服务器地址 Copyright© 2023 版权所有

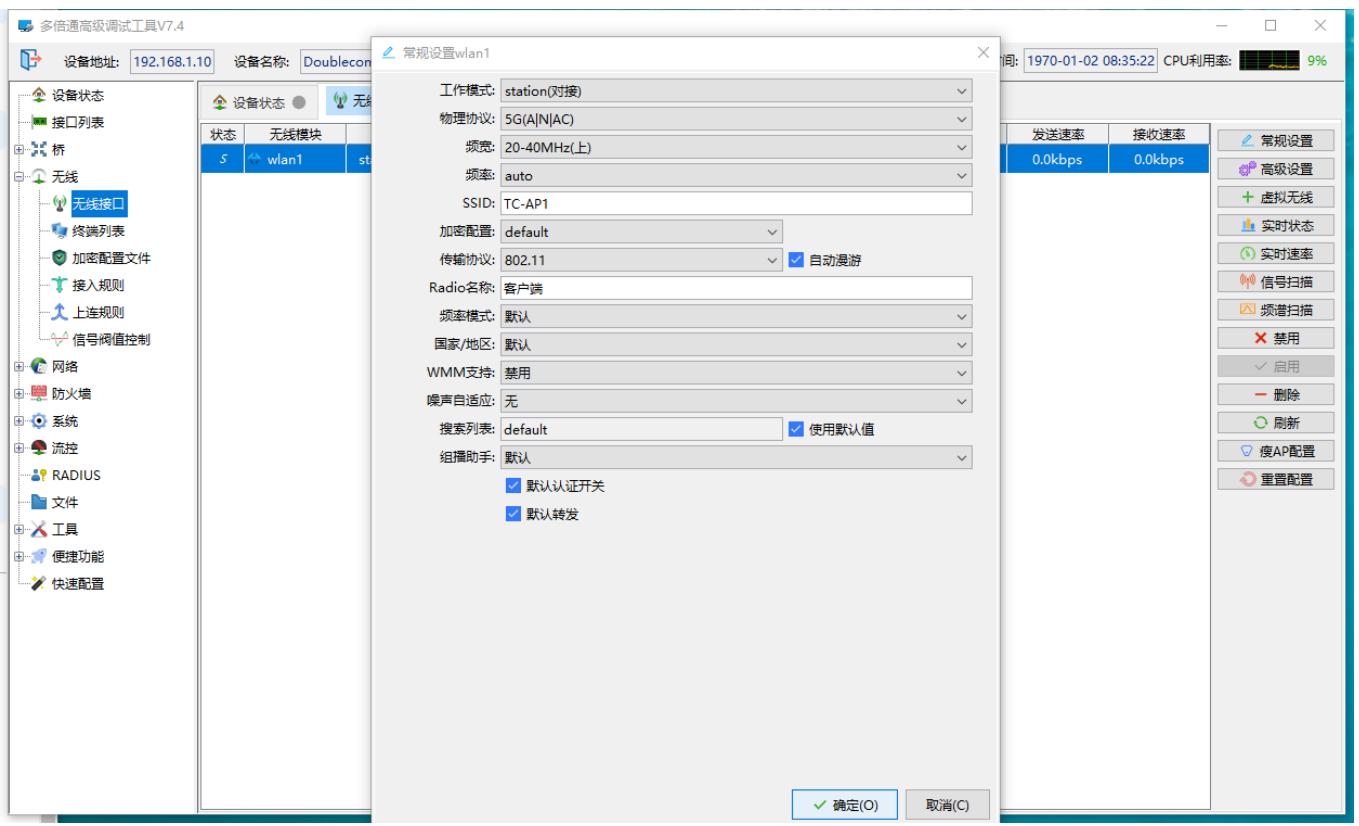

多倍通客户端配置

text_image 多倍通高级调试工具V7.4 设备地址: 192.168.1.10 设备名称: Doublecon 常规设置wlan1 设备状态 接口列表 桥 无线 无线接口 终端列表 加密配置文件 接入规则 上连规则 信号阈值控制 网络 防火墙 系统 流控 RADIUS 文件 工具 便捷功能 快速配置 设备状态 无线模块 状态 无线模块 s wlan1 st 工作模式: station(对接) 物理协议: 5G(A|N|AC) 频宽: 20-40MHz(上) 频率: auto SSID: TC-AP1 加密配置: default 传输协议: 802.11 自动漫游 Radio名称: 客户端 频率模式: 默认 国家/地区: 默认 WMM支持: 禁用 噪声自适应: 无 搜索列表: default 使用默认值 组播助手: 默认 默认认证开关 默认转发 确定(O) 取消(C) 间: 1970-01-02 08:35:22 CPU利用率: 9% 发送速率 接收速率 0.0kbps 0.0kbps 常规设置 高级设置 虚拟无线 实时状态 实时速率 信号扫描 频谱扫描 禁用 启用 删除 刷新 缓AP配置 重置配置

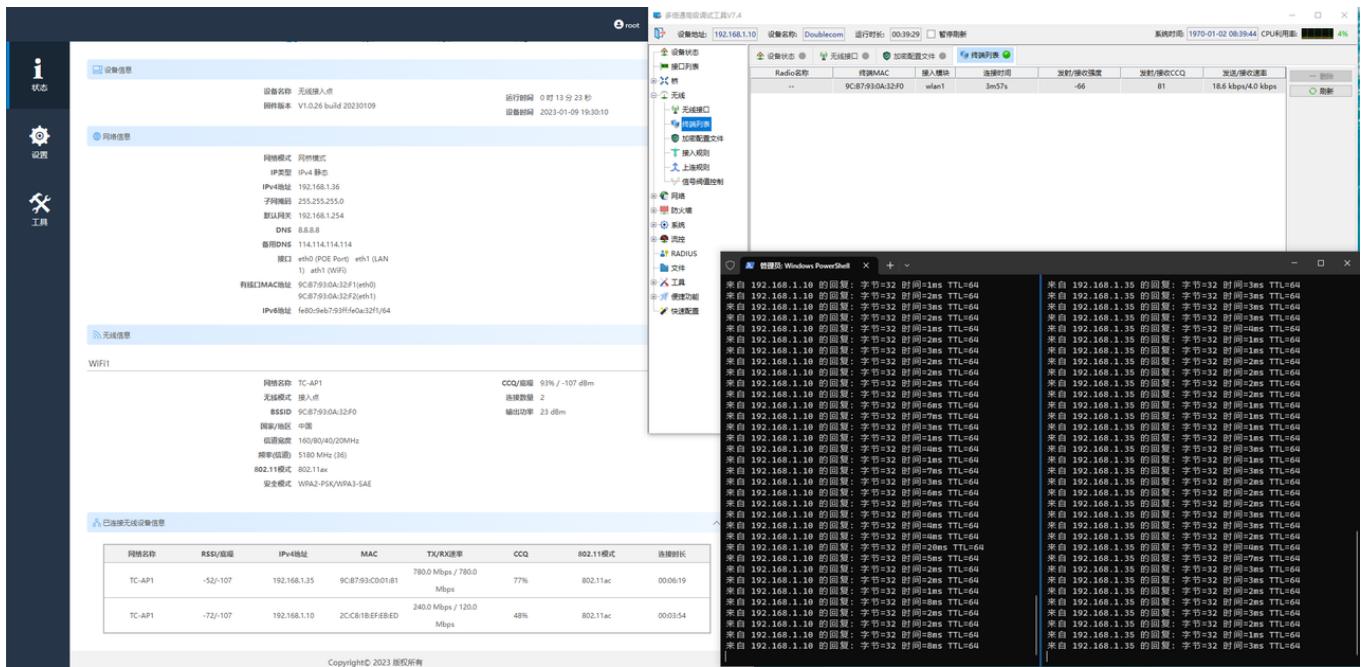

多倍通客户端连接创通AP基站状态

text_image 网络信息 设备名称 无线接入点 刷新版本 V1.0.26 build 20230109 运行时间 0 时 13 分 23 秒 设备时间 2023-01-09 19:30:10 网络模式 网络模式 IP类型 IPv4 静态 IPv4地址 192.168.1.36 子网掩码 255.255.255.0 默认网关 192.168.1.254 DNS 8.8.8.8 备用DNS 114.114.114.114 接口 eth0 (POE Port) eth1 (LAN 1) eth1 (WIFI) 有接口MAC地址 9C:87:93:0A:32:F(eth0) 9C:87:93:0A:32:F(eth1) IPv6地址 fe80:9e7:9:3Ffe8ac32F1/64 无线信息 WiFi1 网络名称 TC-AP1 无线接入 接入点 无线接入 接入点 CCQ/端口 93% / -107 dBm 连接数量 2 BSSID 9C:87:93:0A:32:F0 输出功率 23 dBm 国家/地区 中国 信源度 160/80/40/20MHz 频率(回路) 5180 MHz (36) 802.11模式 802.11ax 安全模式 WPA2-PSX/WPA3-SAE 已连接无线设备信息 网络名称 RESU/底座 IPv4地址 MAC TX/RX速率 CCQ 802.11模式 连接时长 TC-AP1 -52/-107 192.168.1.35 9C:87:93:C0:D1:81 780.0 Mbps / 780.0 Mbps 77% TC-AP1 -72/-107 192.168.1.10 2C:C8:1B:EFEBED 240.0 Mbps / 120.0 Mbps 48% 网络状态 接口列表 文件 无线 无线接口 网络端口 加载配置文件 接入视图 上站视图 信号调量控制 网络 防火墙 系统 消息 RADIUS 文件 工具 便携功能 快速配置 设备状态 无线接口 加载配置文件 网络列表 Radio名称 挑到MAC 插入模块 连接时间 发射/接收强度 发射/接收CCQ 发送/接收速率 -- 9C:87:93:0A:32:F0 wlan1 3ms7s -66 B1 18.6 kbps/4.0 kbps 来自 192.168.1.10 的回复：字节32 时间=1ms TTL*64 来自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 来自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 来自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 来自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 来自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 杢自 192. 168.1.35 的回复：字节32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 杢自 192.168.1.25 的回复：字节32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节=32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节=32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节=32 时间=3ms TTL*64 杢自 192.168.1.35 的回复：字节=32 时间=-7ms TTL*64 杢自 192.168.1.35 的回复：字节=32 时间=-7ms TTL*64 杢自 192.168.1.35 的回复：字节=32 时间=-7ms TTL*64 杢自 192.168.1.35 的回复：字节=32 时间=-7ms TTL*54 杢自 192.168.1.35 的回复：字节=32 时间=-7ms TTL*64 杢自 192.168.1.35 的回复：字节=32 时间=-7ms TTL*64 杢自 192.168.1.35 的回复：字节=32 时间=-7ms TTL*64 杢日线波（TTL）的恢复，字节=32 时间=-7ms TTL*64 杢日线波（TTL）的恢复，字节=32 时间=-7ms TTL*64 杢日线波（TTL）的恢复，字节=32 时间=-7ms TTL*64 杢日线波（TTL）的恢复，字节=32 时间=-7ms TTL*64 杢日线波（TTL）的恢复。

总结：

以上测试连接，各设备之间均可以稳定连接。

创通客户端连接多倍通AP与创通AP无需更改配置可以实现直接漫游。

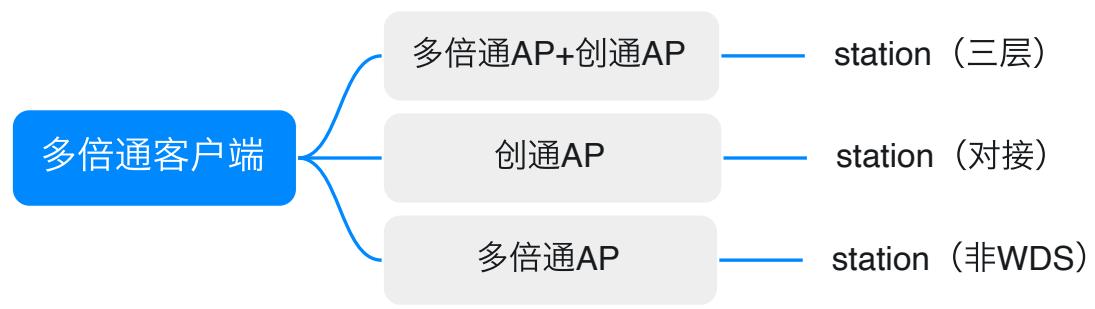

多倍通客户端连接多倍通AP与创通AP要实现漫游需要修改为station（三层）模式，多倍通客户端单独连接创通AP需要设置为station（对接）模式，多倍通客户端单独连接多倍通AP需要设置为station（非WDS）模式。

flowchart
graph TD
    A["多倍通客户端"] --> B["多倍通AP+创通AP"]
    A --> C["创通AP"]
    A --> D["多倍通AP"]
    B --> E["station（三层）"]
    C --> F["station（对接）"]
    D --> G["station（非WDS）"]
