一次调频技术指导书

目录

一．概念 II

二． 画面展示 II

三．对下通讯（＊＊＊其他装置给我们传数据） IV

＊＊＊点表制作单独培训 V

如上３张图片所示， V

（１） 找到数据库配置，场站名称按照实际自定义 V

（２） 添加需对下通讯的装置，可添加多个，装置名称自定义 V

（３） 导入之前已制作好的点表 V

四．AGCAVC配置 VII

五．惯量配置 VII

六．现场接线，并网点电压电流查找位置 VII

一．概念

一次调频,是指电网的频率一旦偏离额定值时,电网中机组的控制系统就自动地控制机组有功功率的增减,限制电网频率变化,使电网频率维持稳定的自动控制过程。

二．画面展示

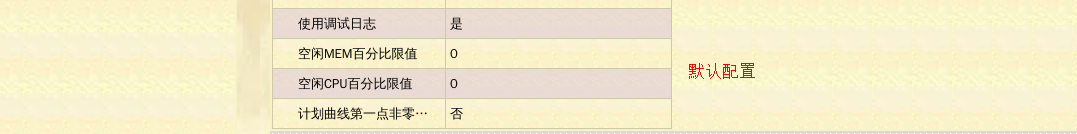

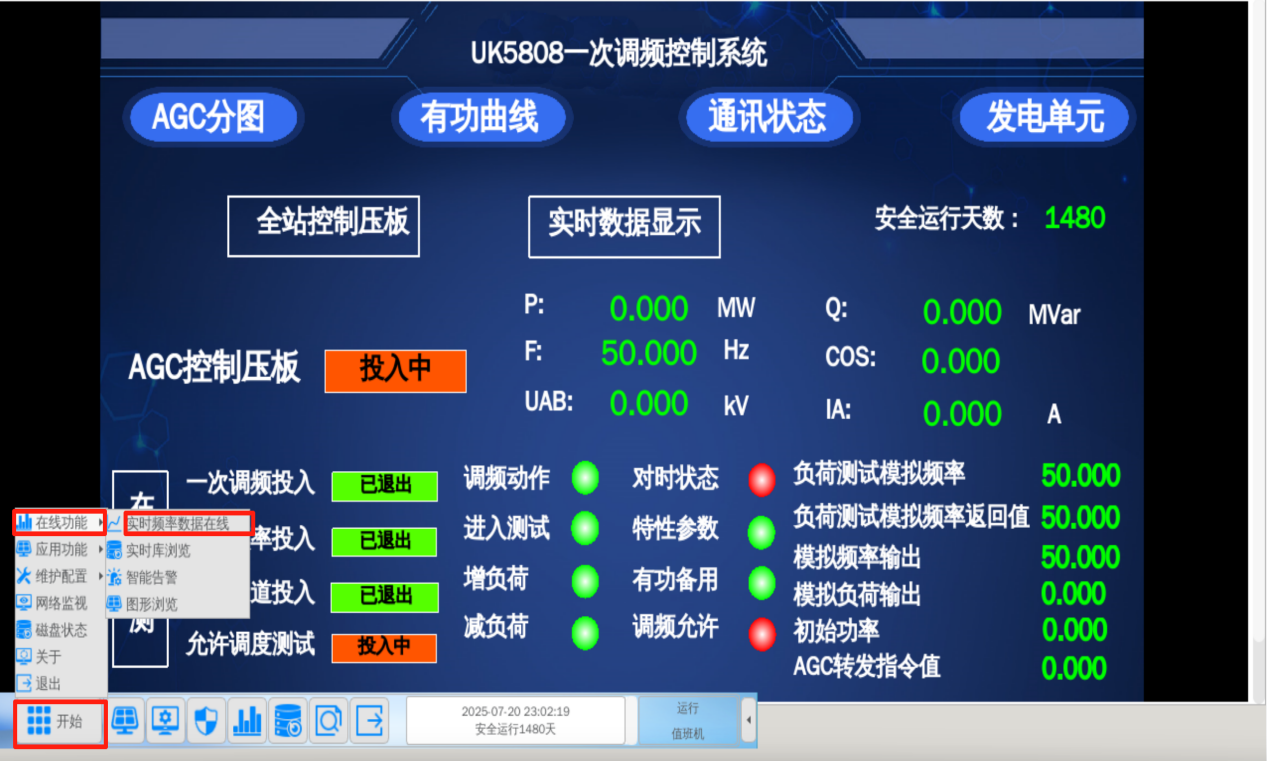

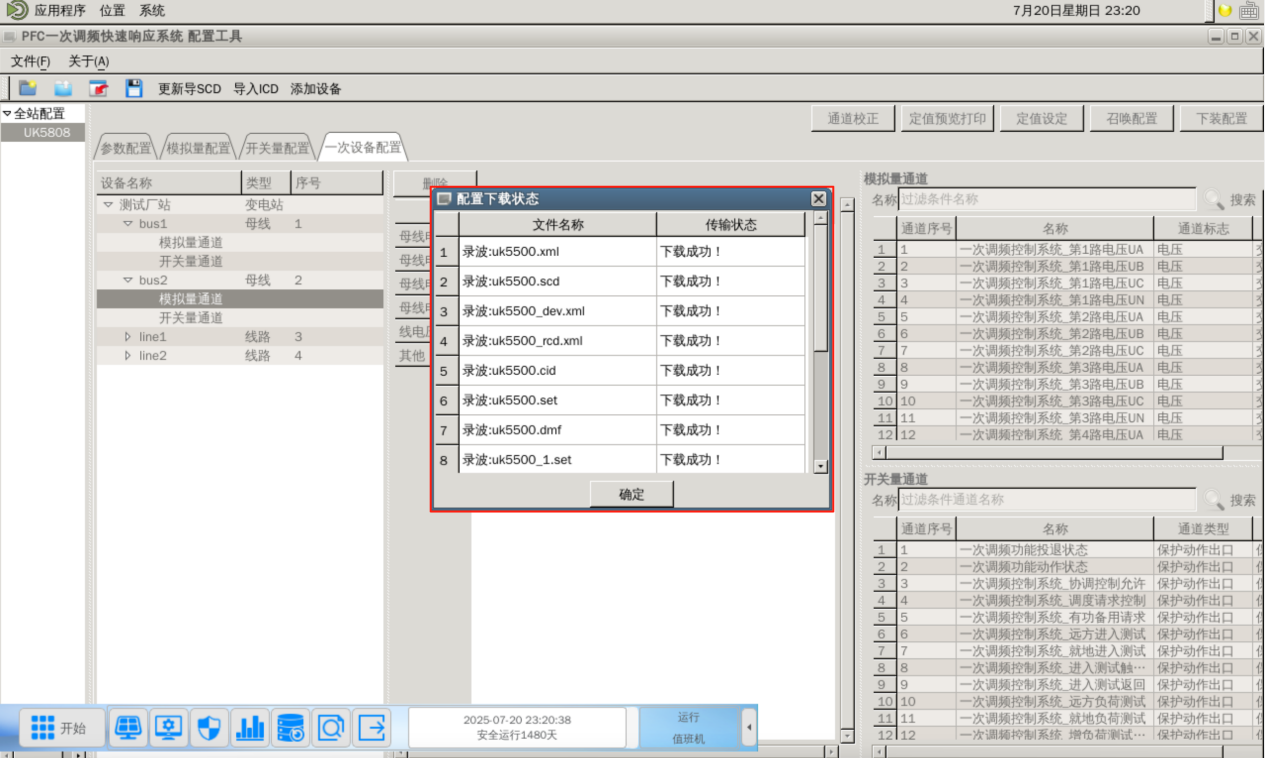

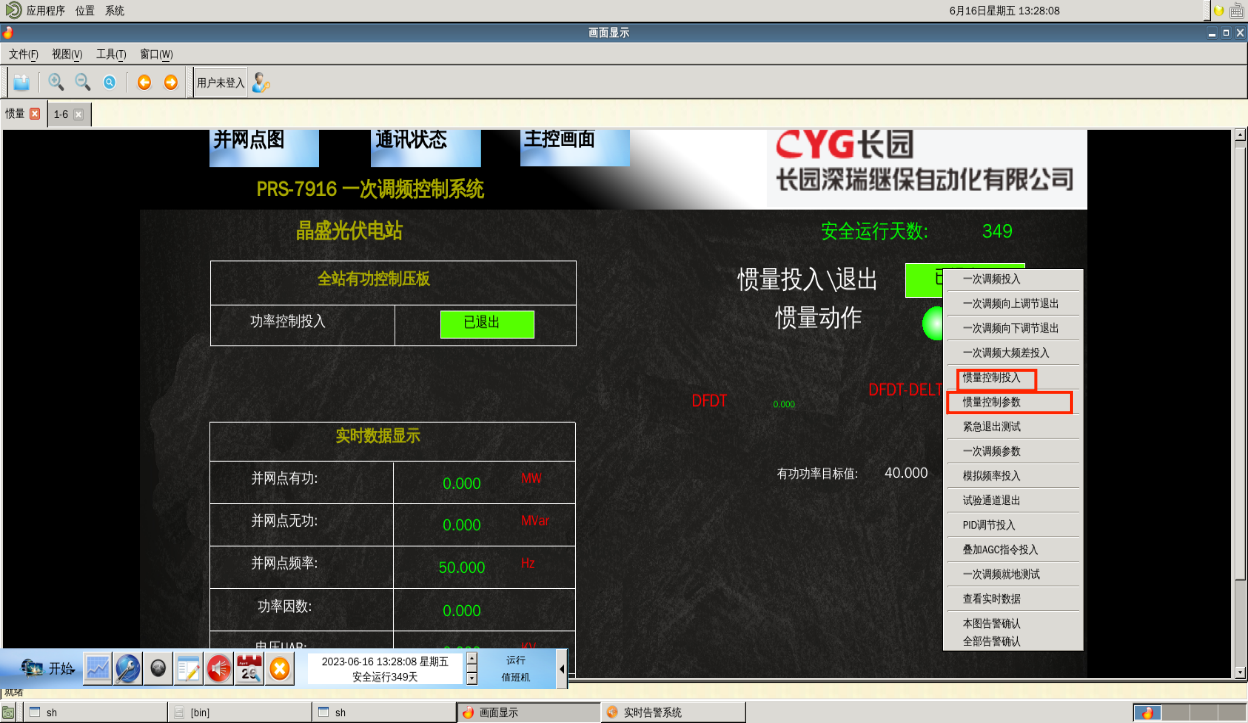

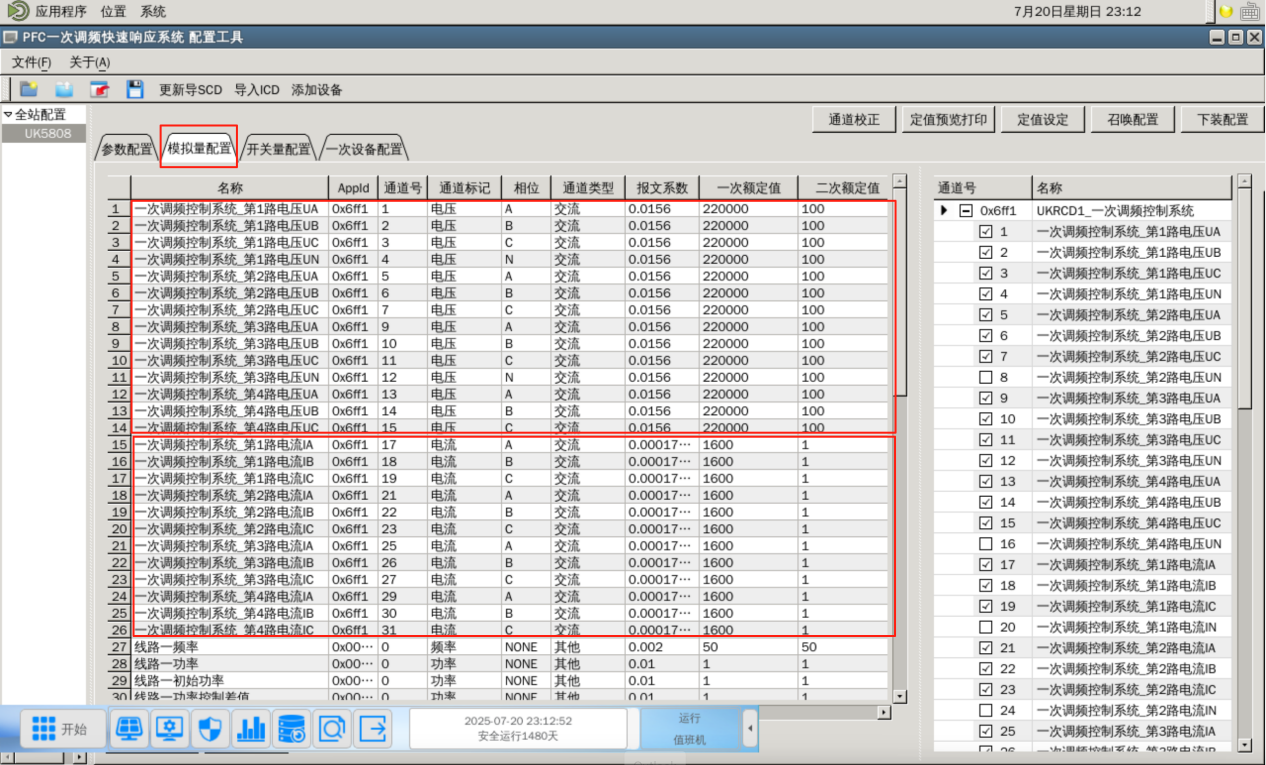

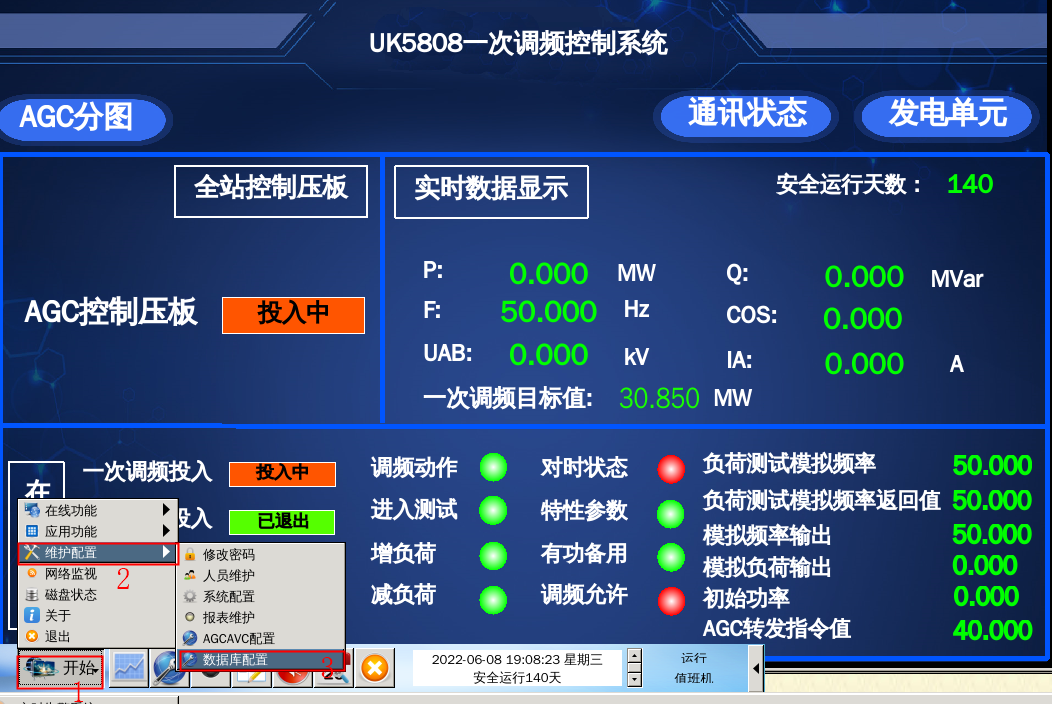

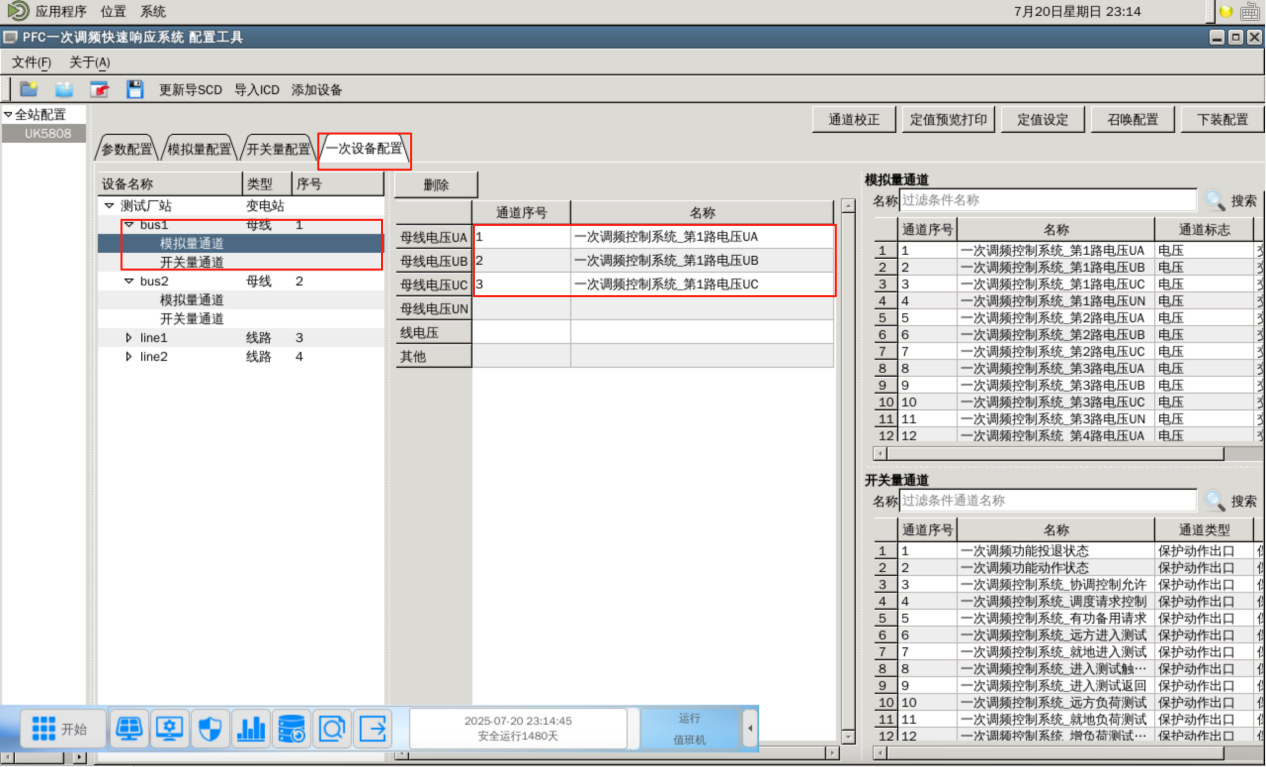

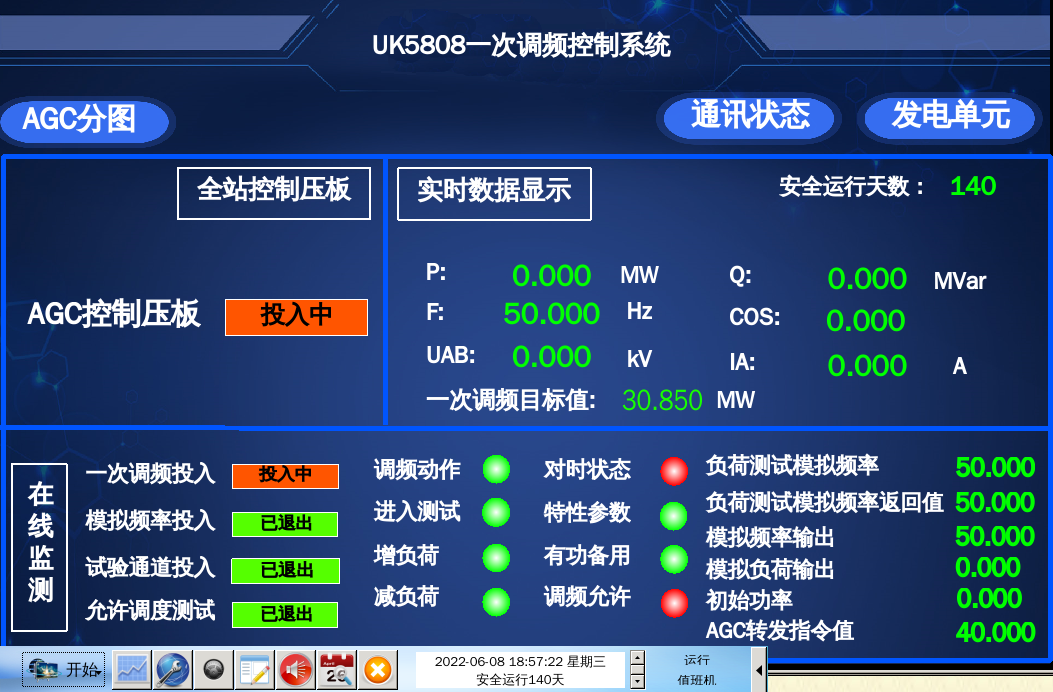

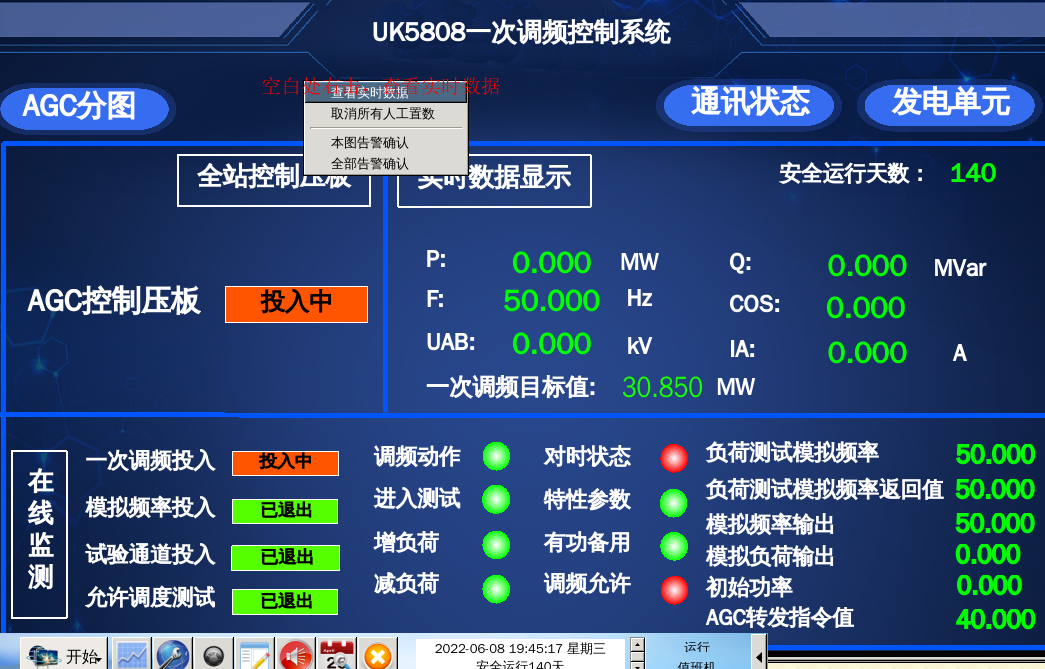

（1）主控画面

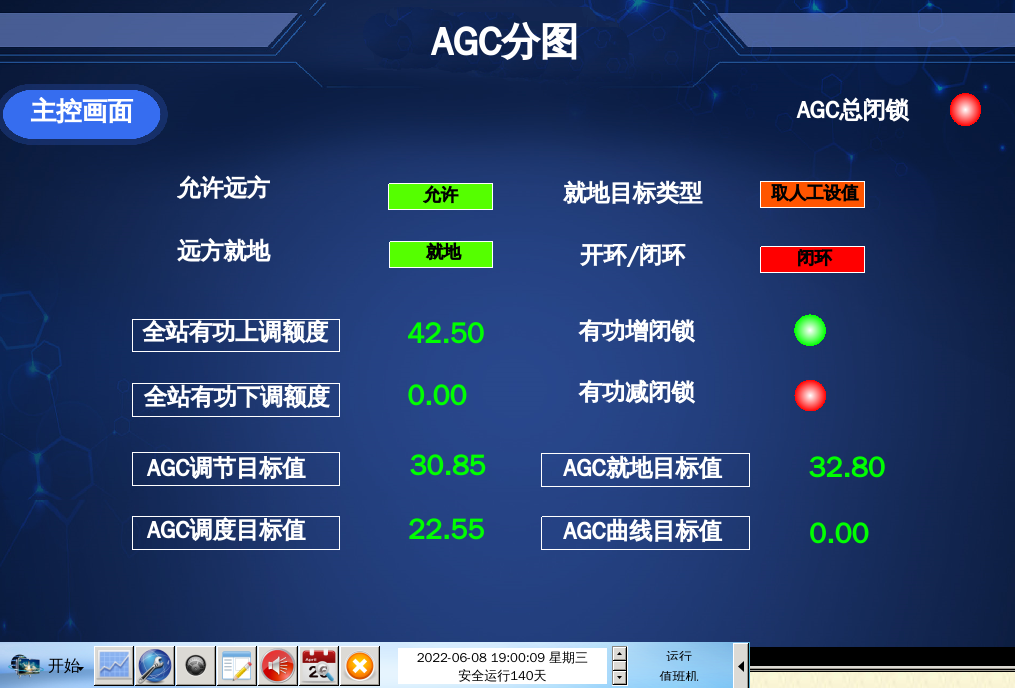

（2）AGC分图

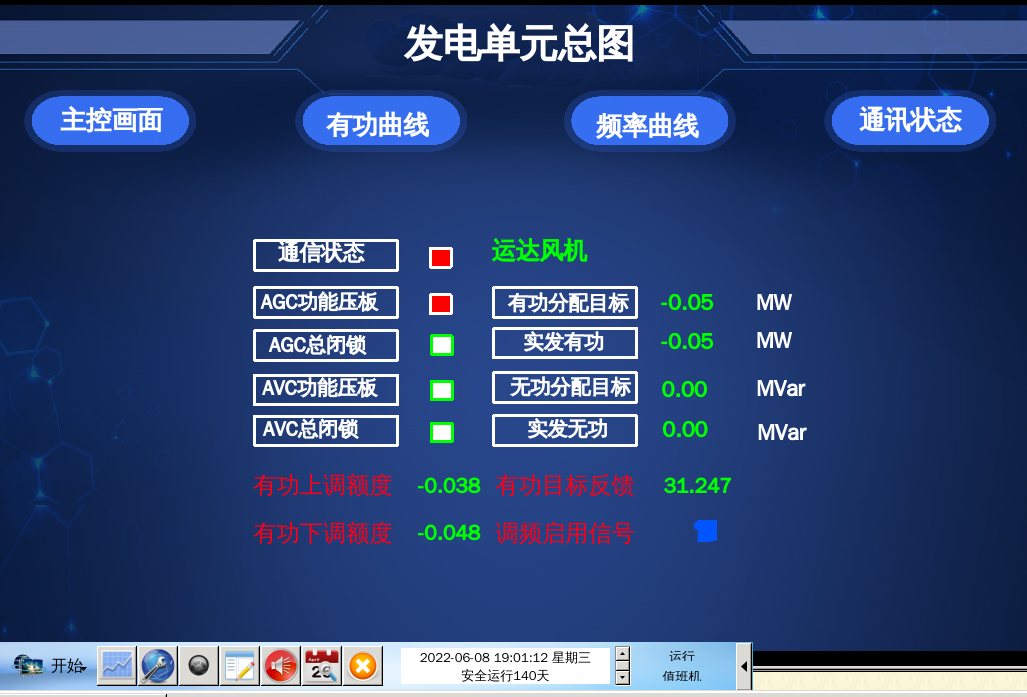

（３）发电单元图

三．对下通讯（＊＊＊其他装置给我们传数据）

＊＊＊点表制作单独培训

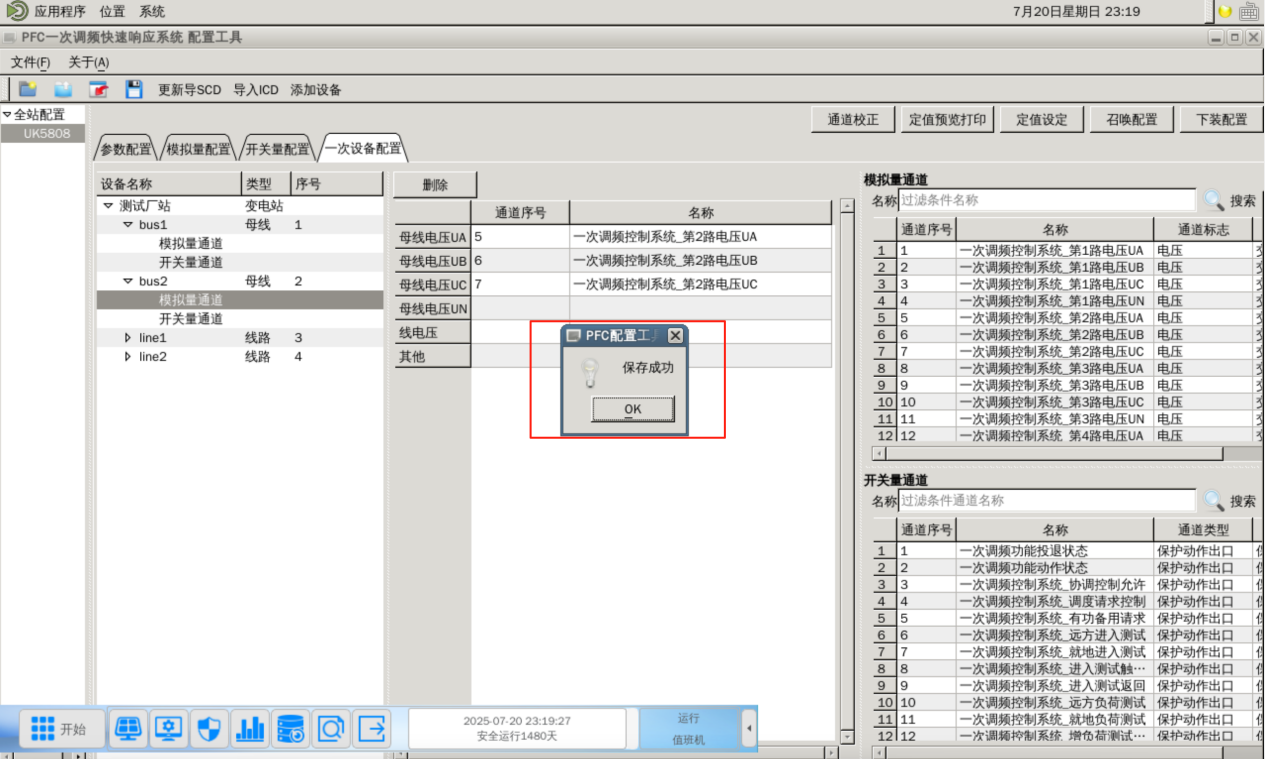

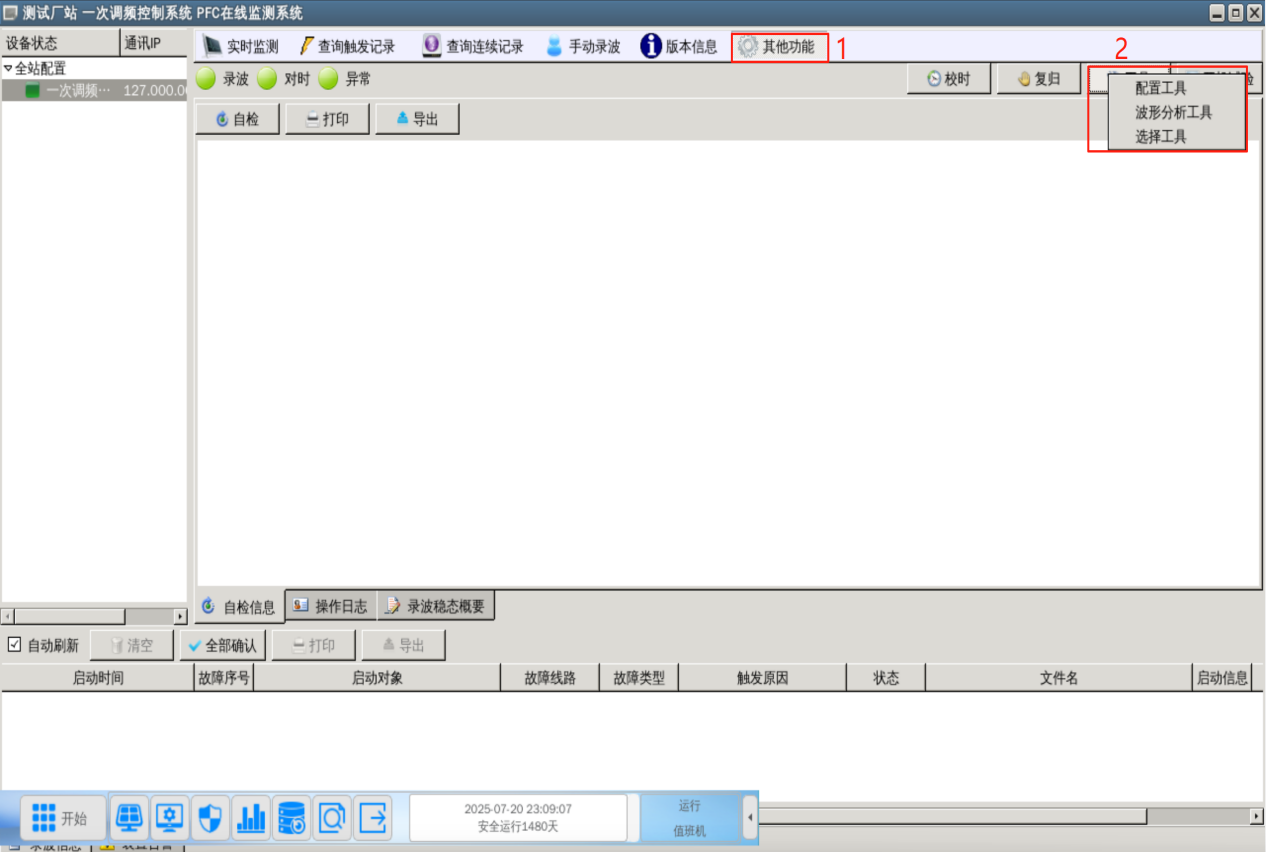

如上３张图片所示，

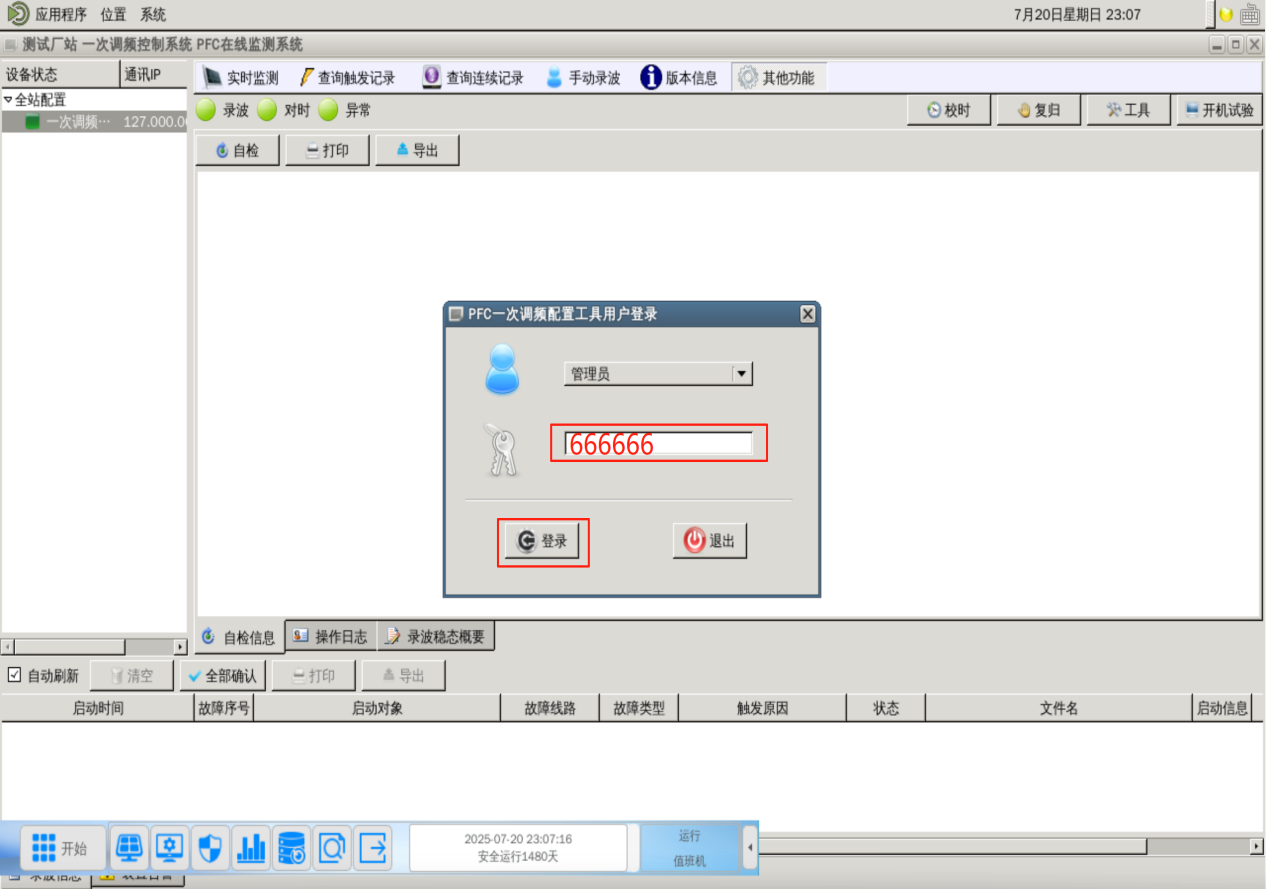

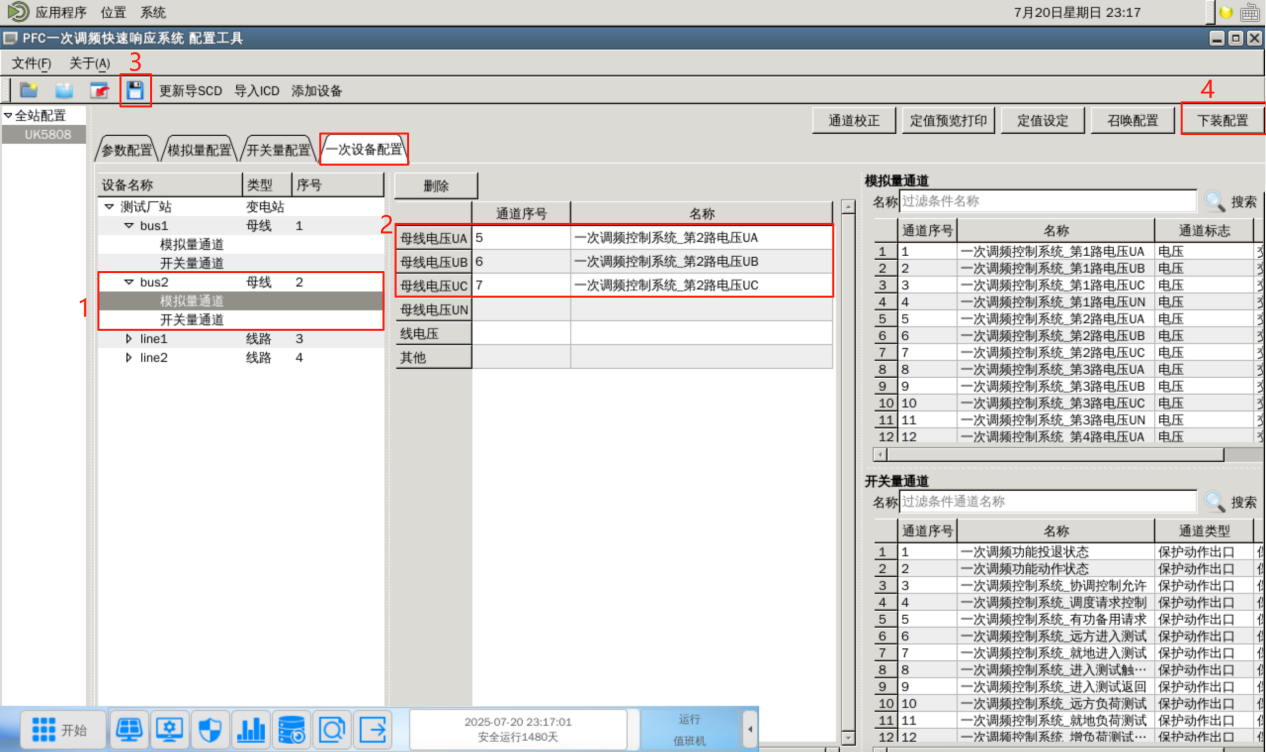

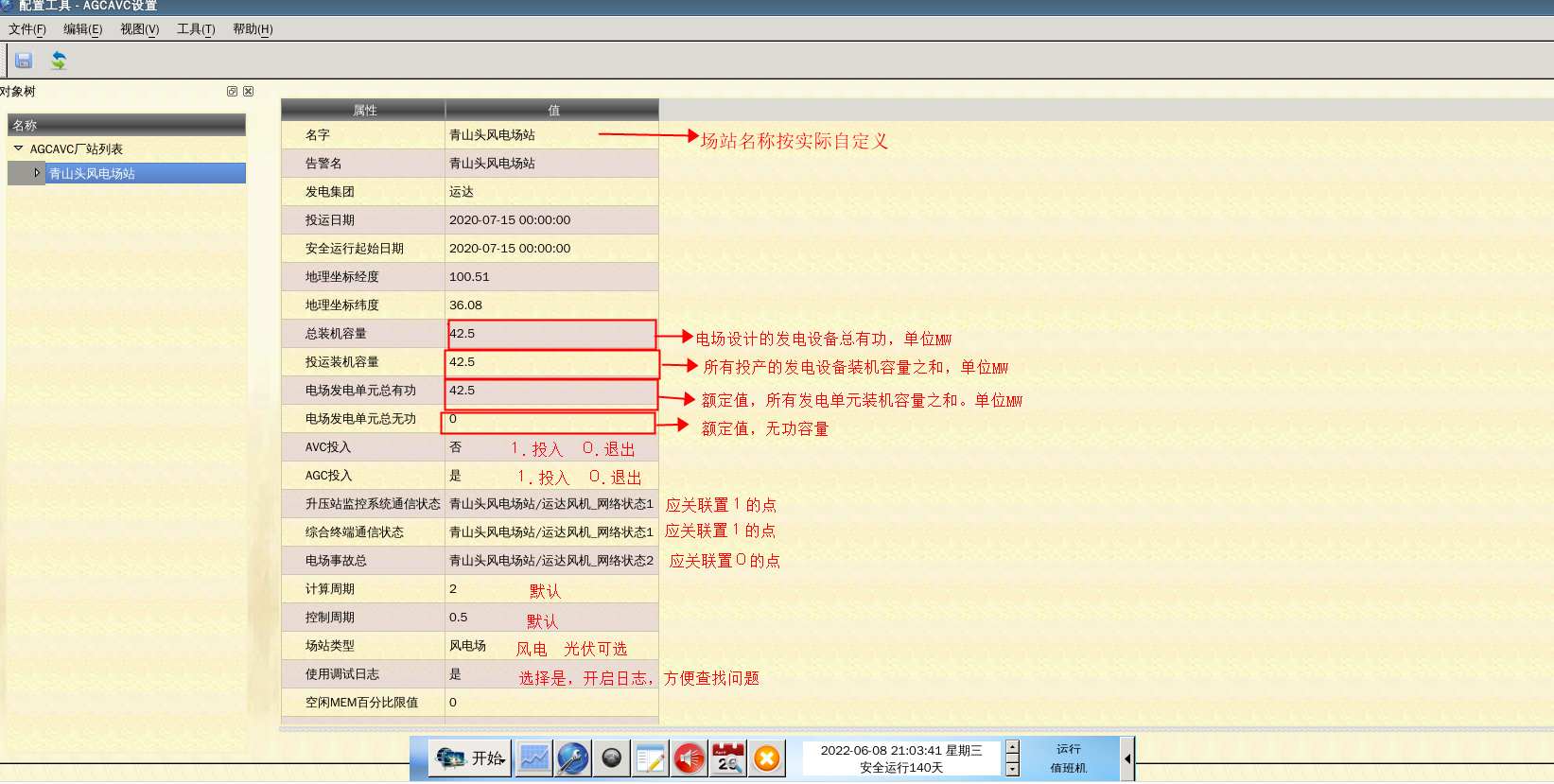

1.找到数据库配置，场站名称按照实际自定义

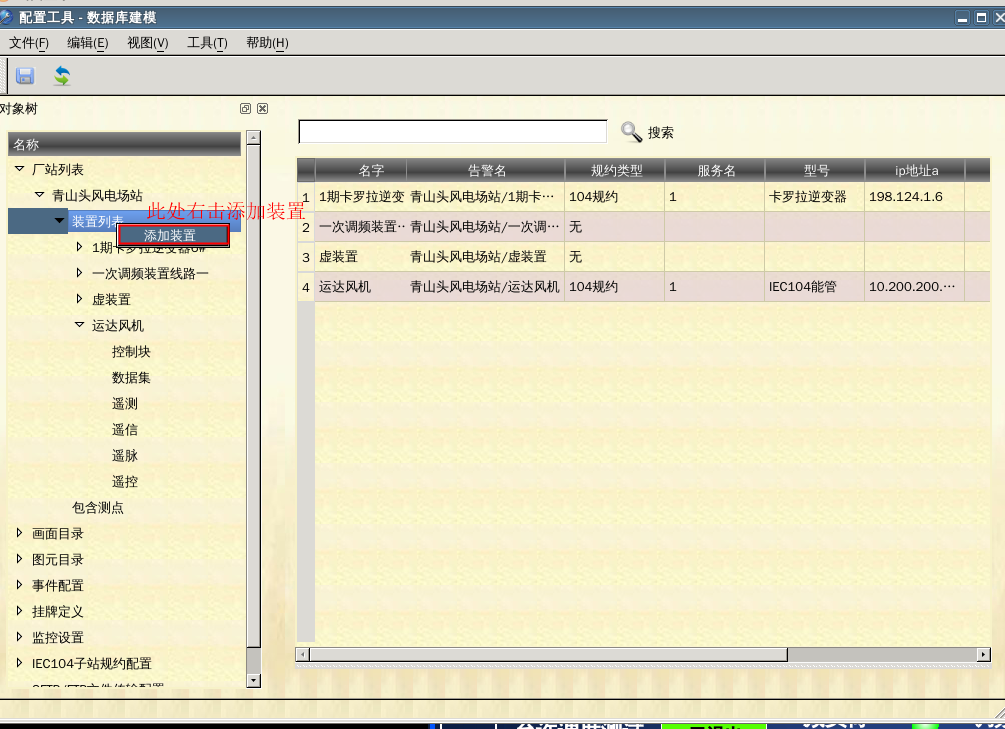

2.添加需对下通讯的装置，可添加多个，装置名称自定义

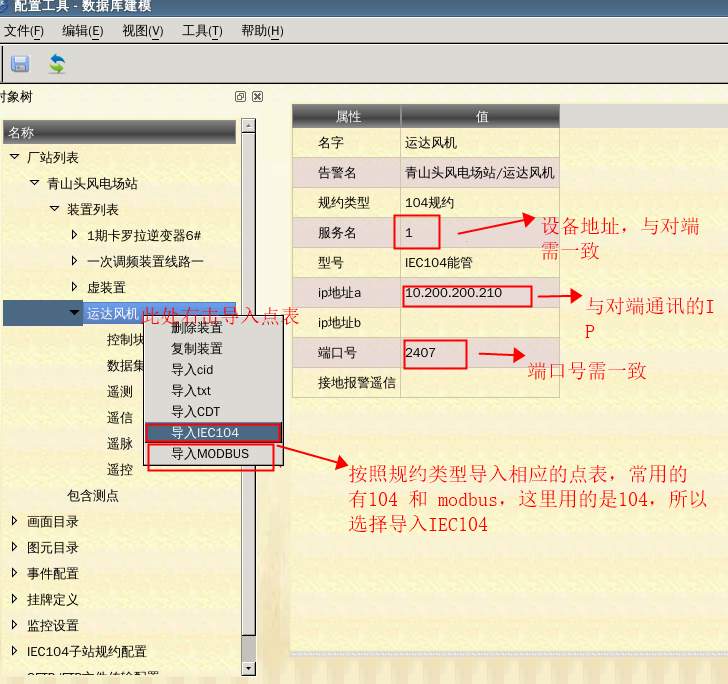

3.导入之前已制作好的点表上图标注所示，需重点注意

4上图标注所示，需重点注意

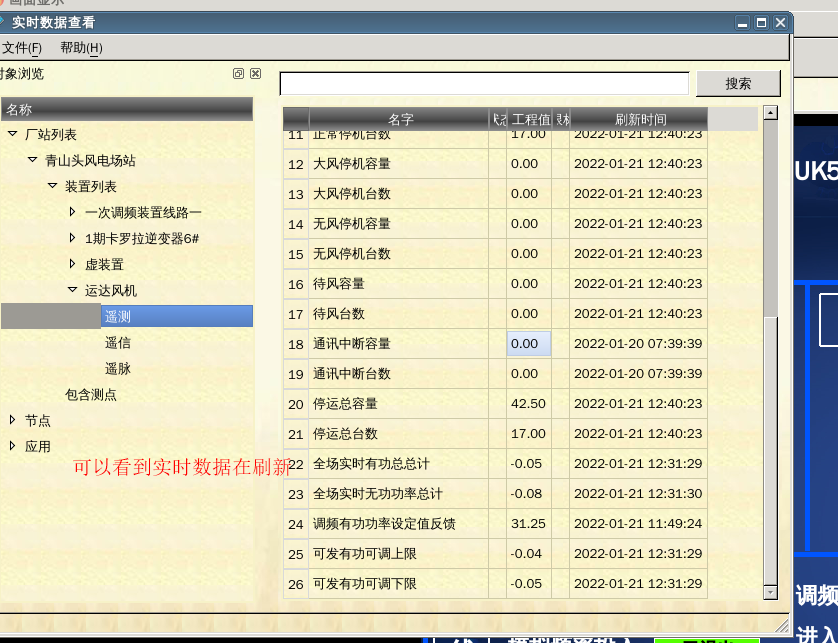

5.通讯建立之后，如上图所示，在画面空白出右击，可查看实时数据，实时数据正常刷新则与对端进行对点，看点位与数据是否正确，

6.若无数据，需查看通讯问题，以及上图中标注出来的重点是否配置错误

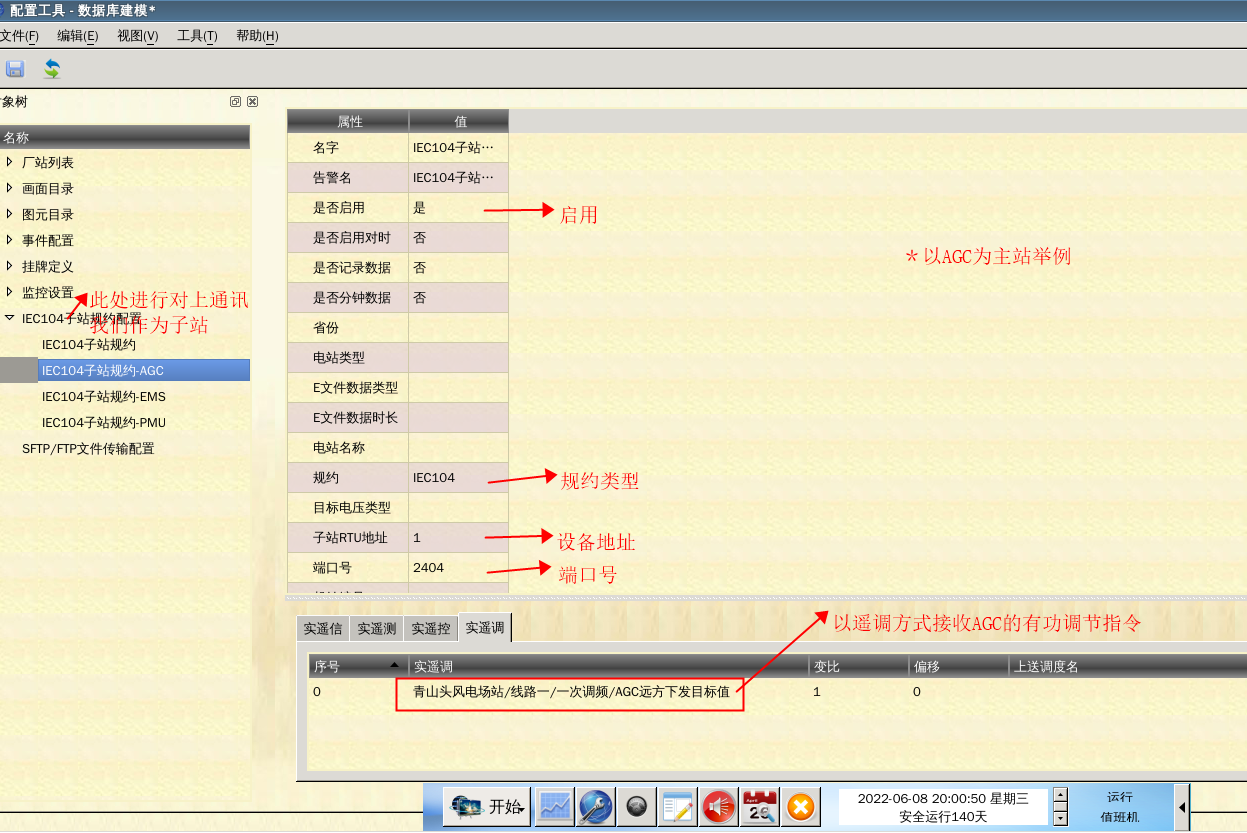

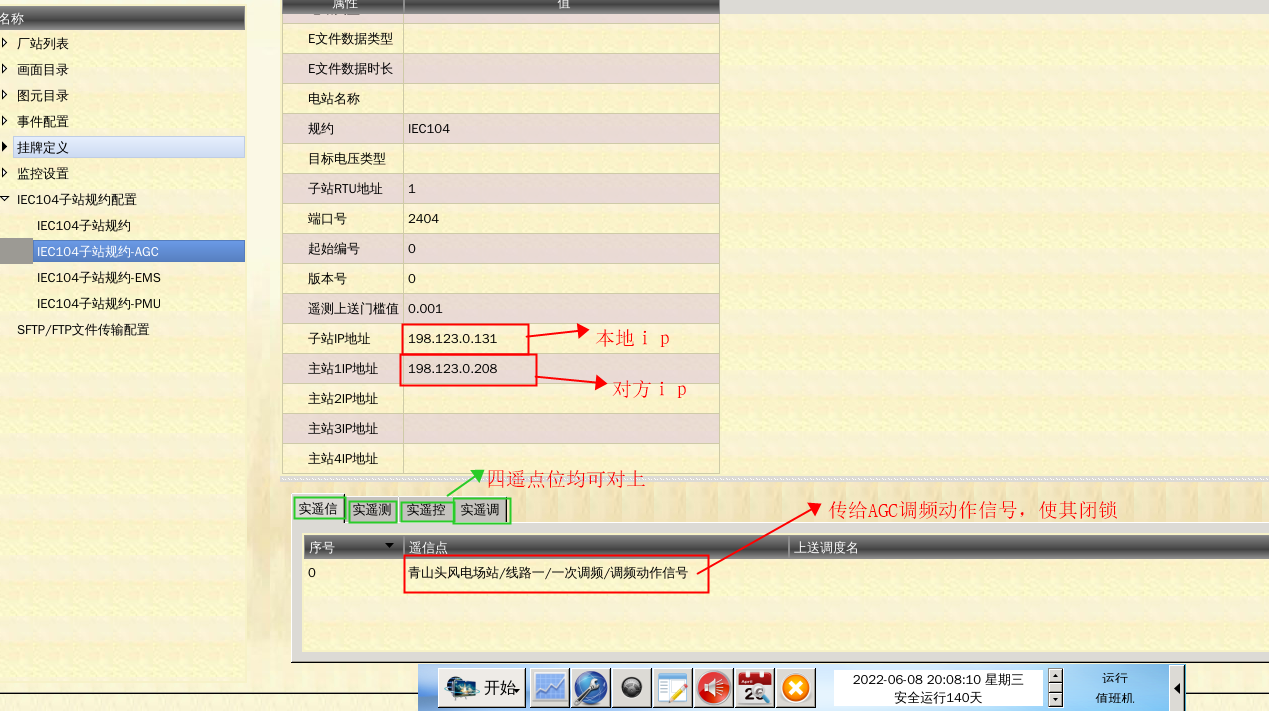

三．对上通讯（＊＊＊我们给对端传数据）

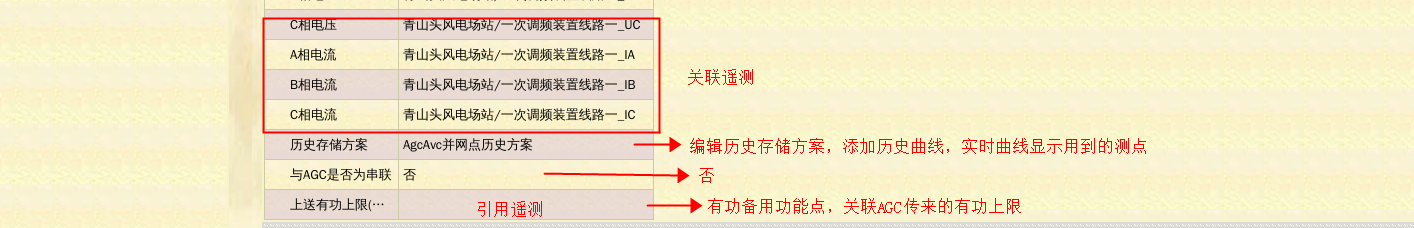

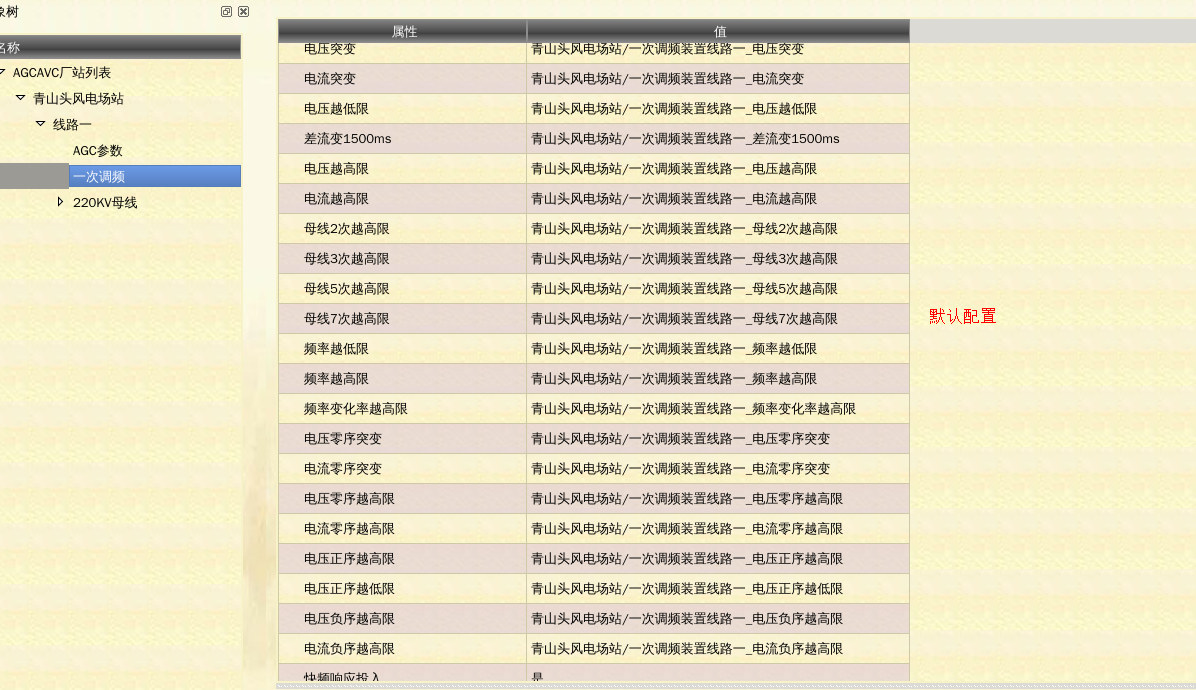

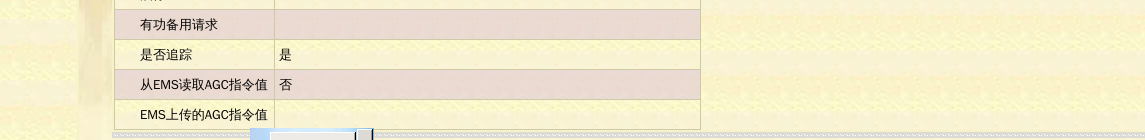

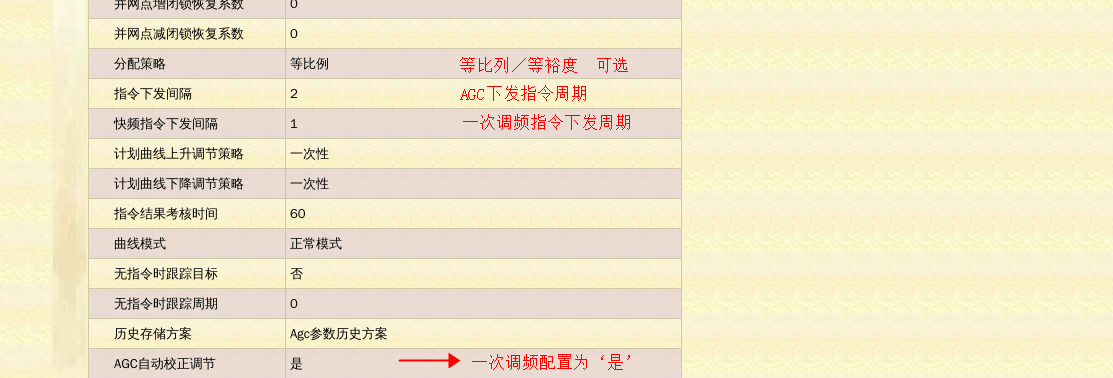

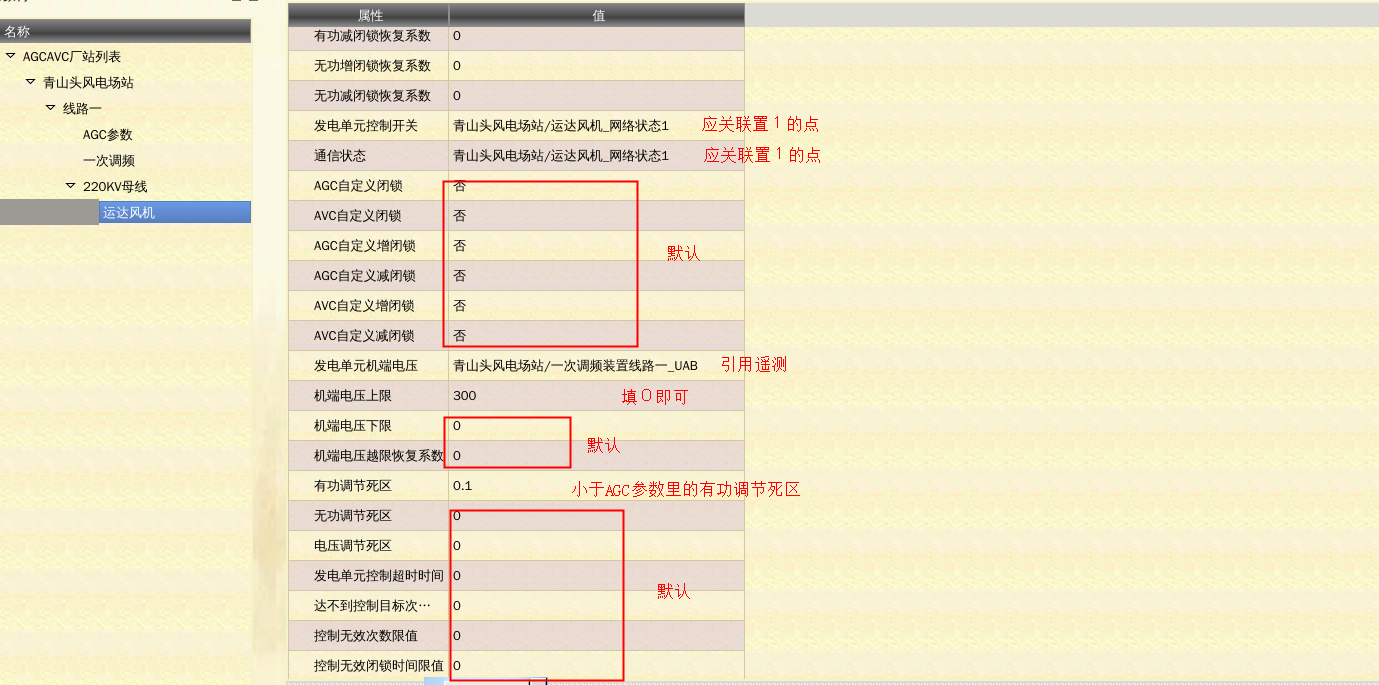

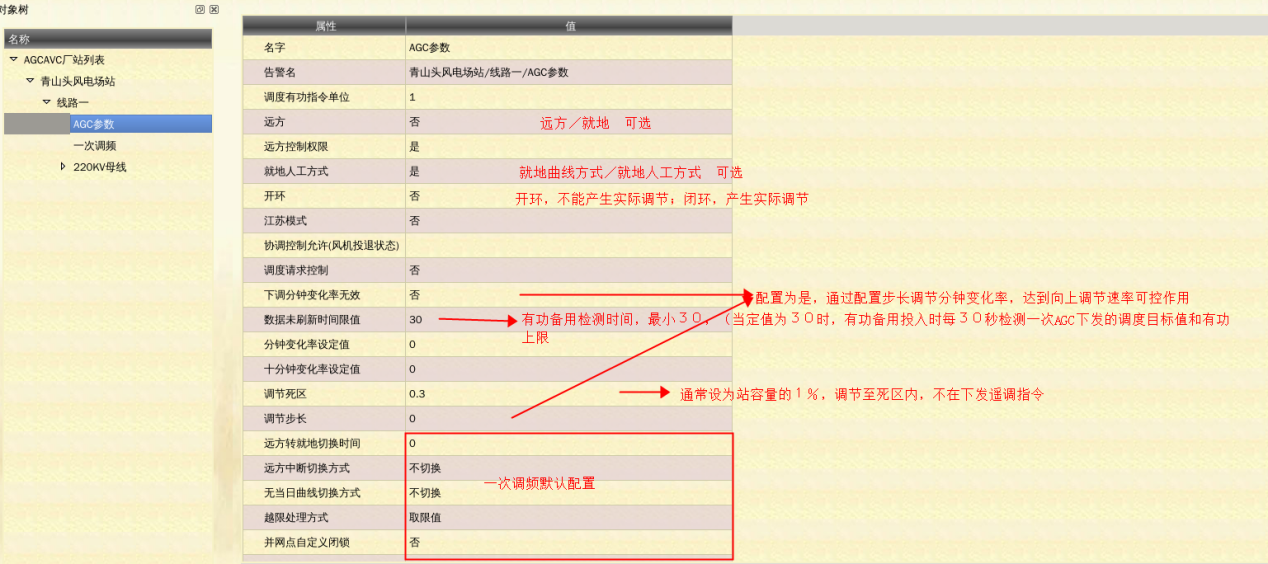

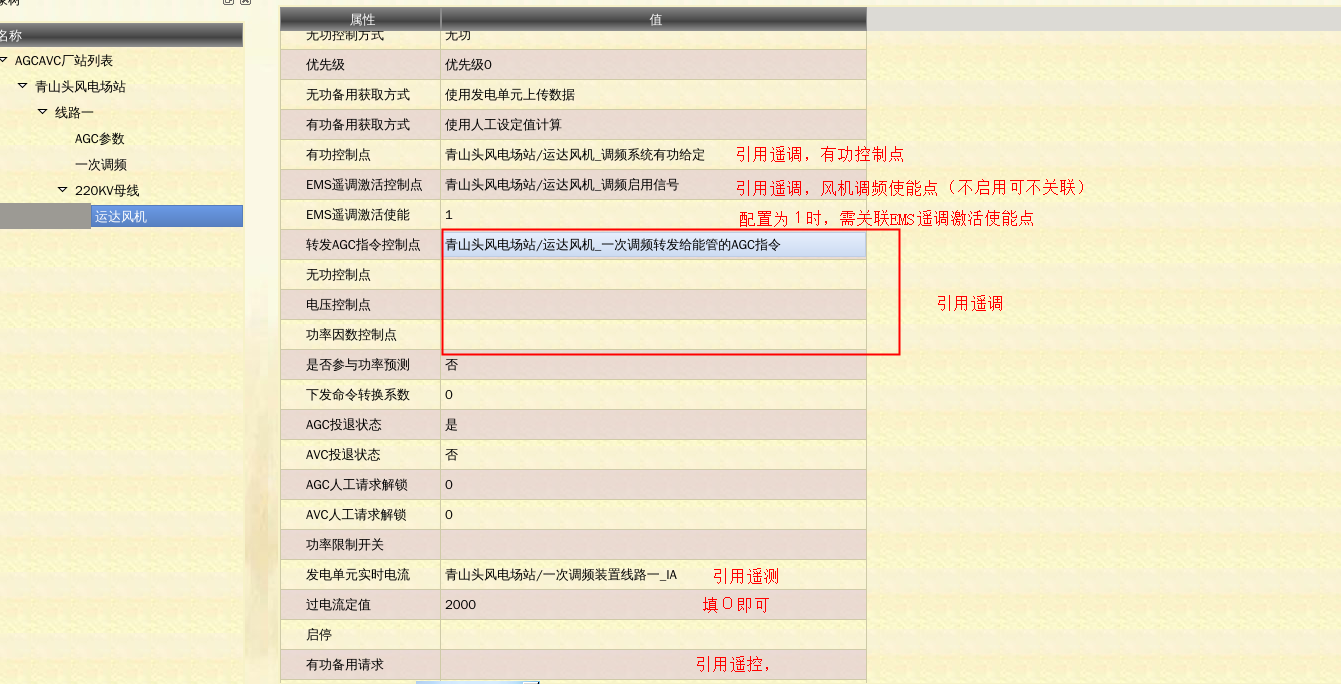

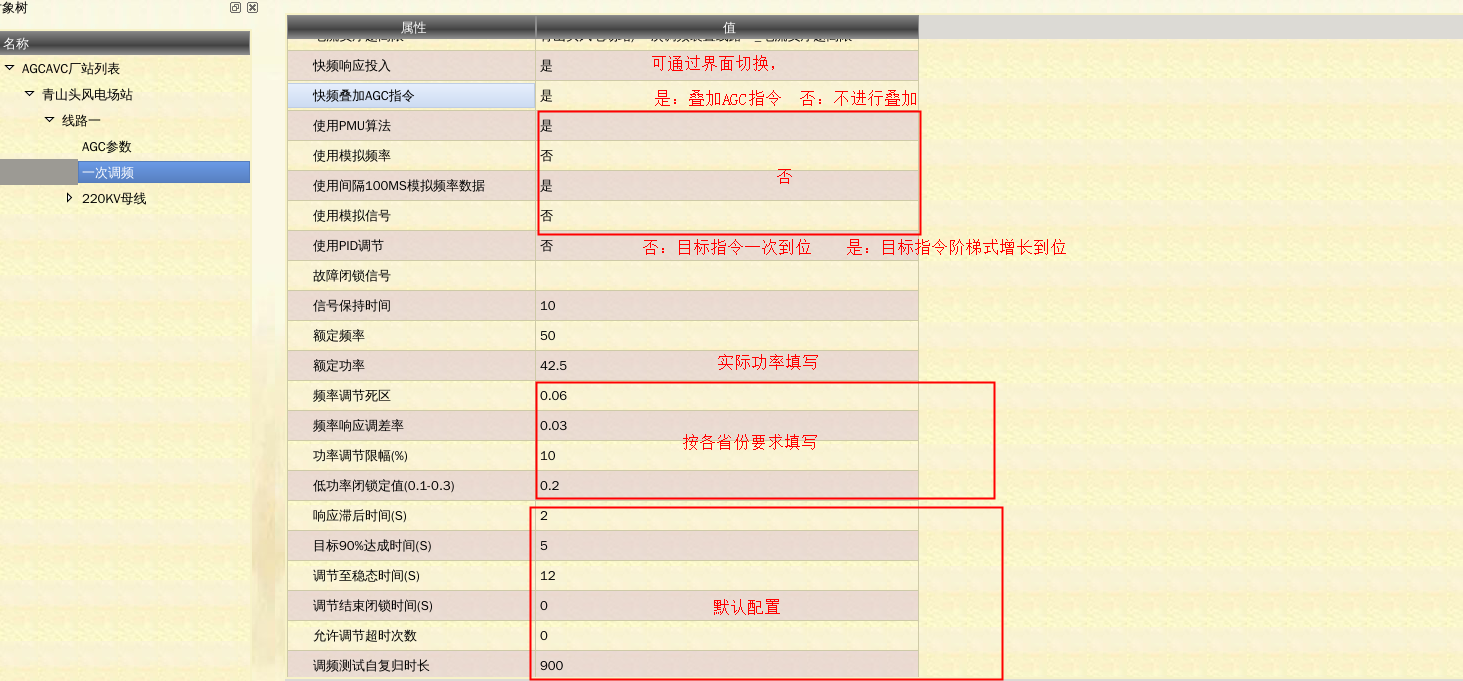

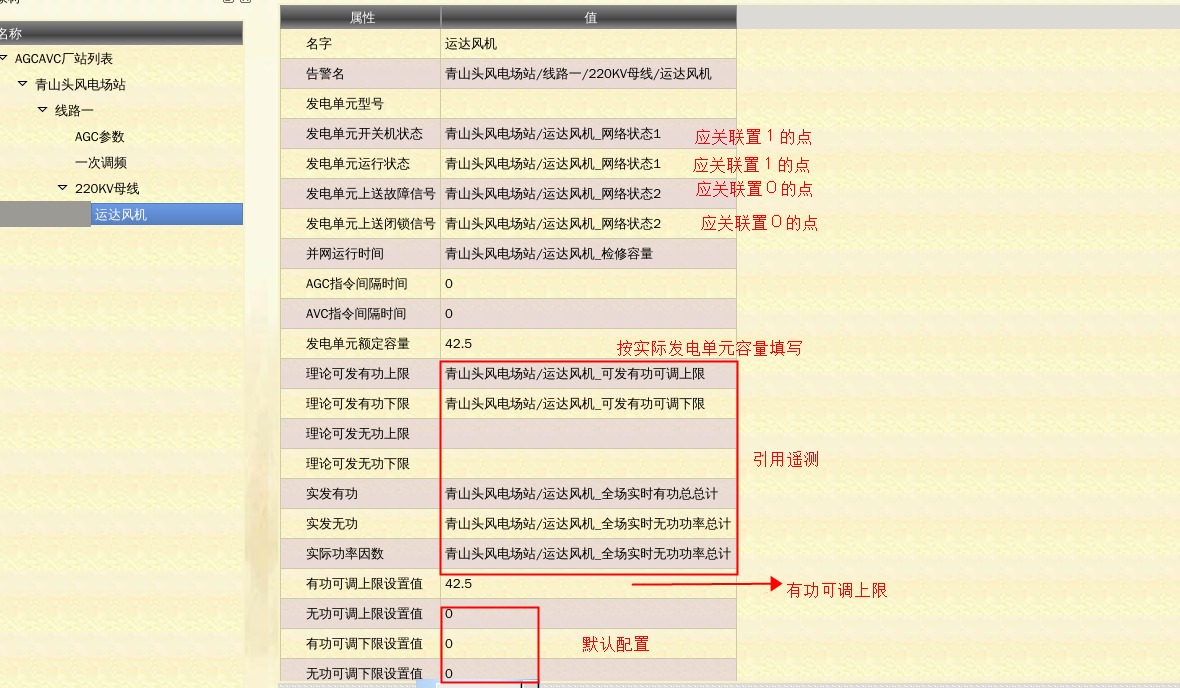

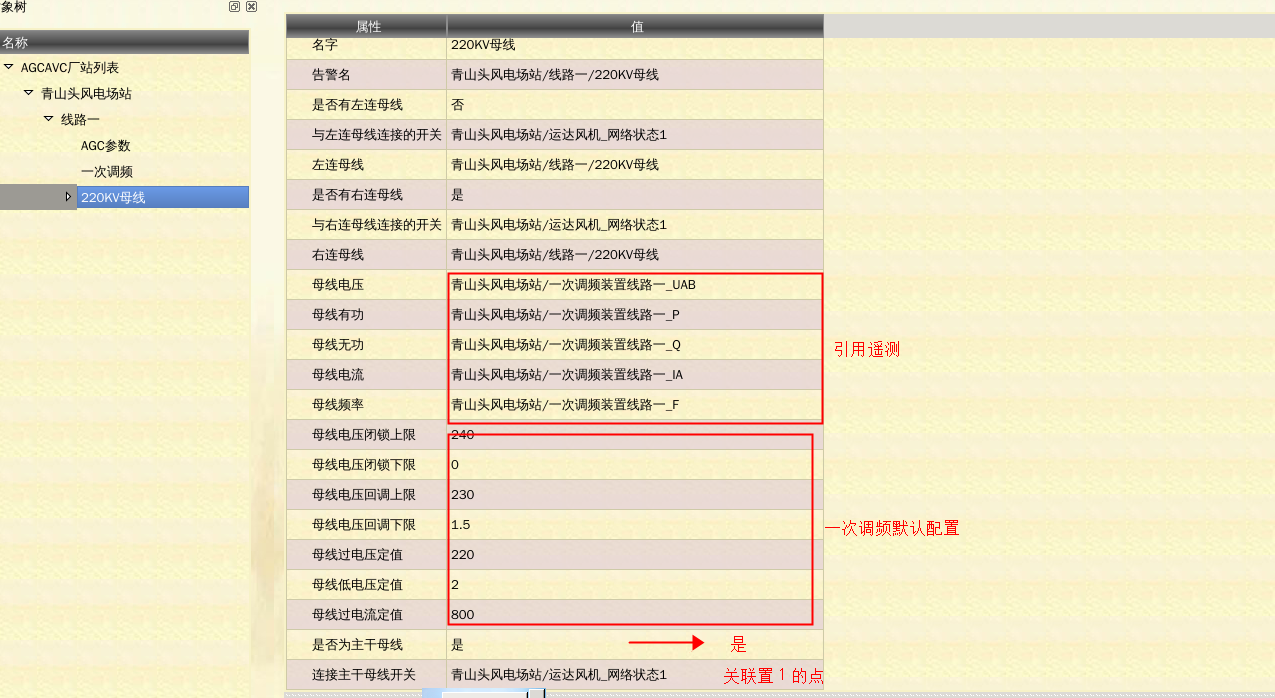

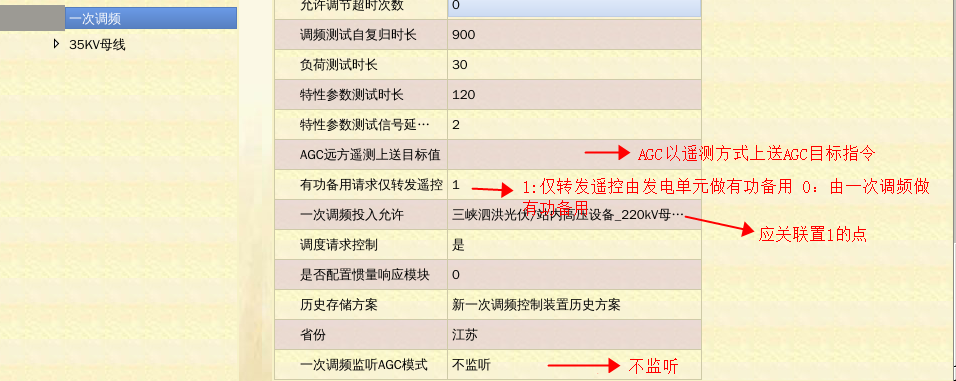

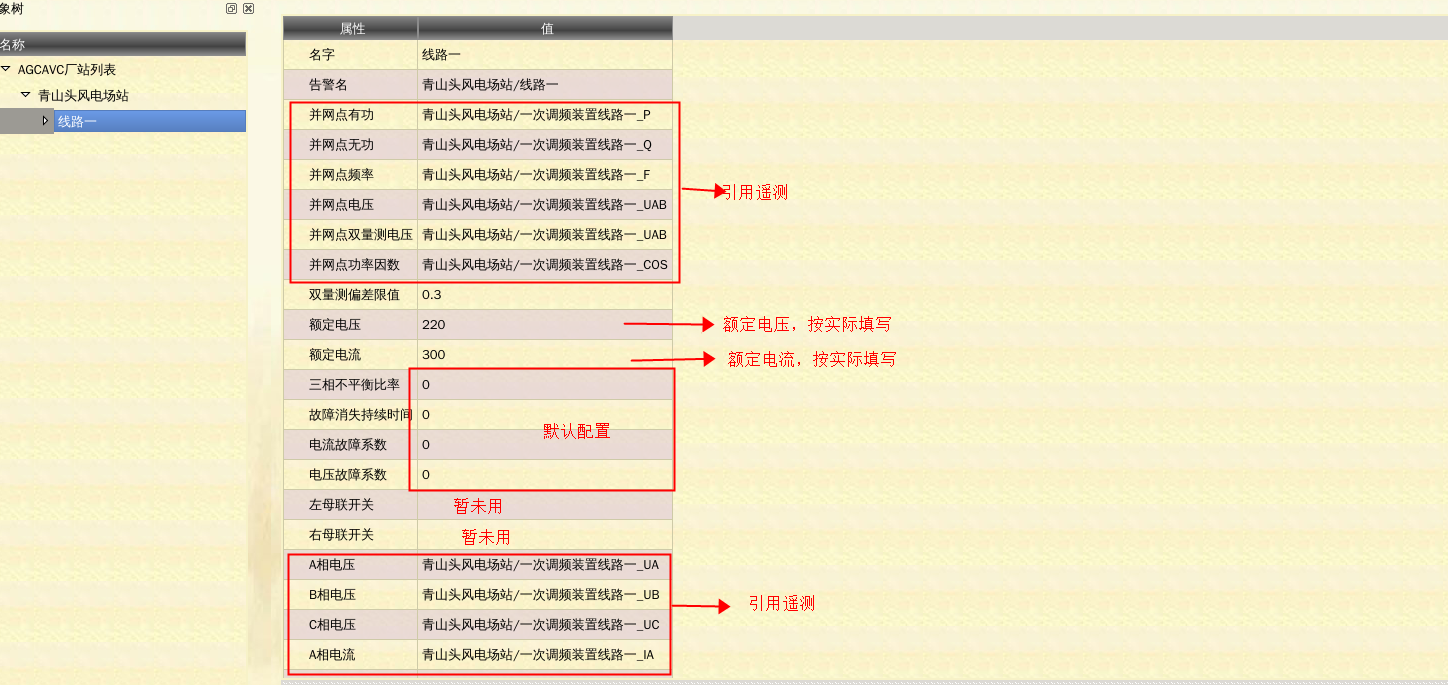

四．AGCAVC配置

五、惯量配置

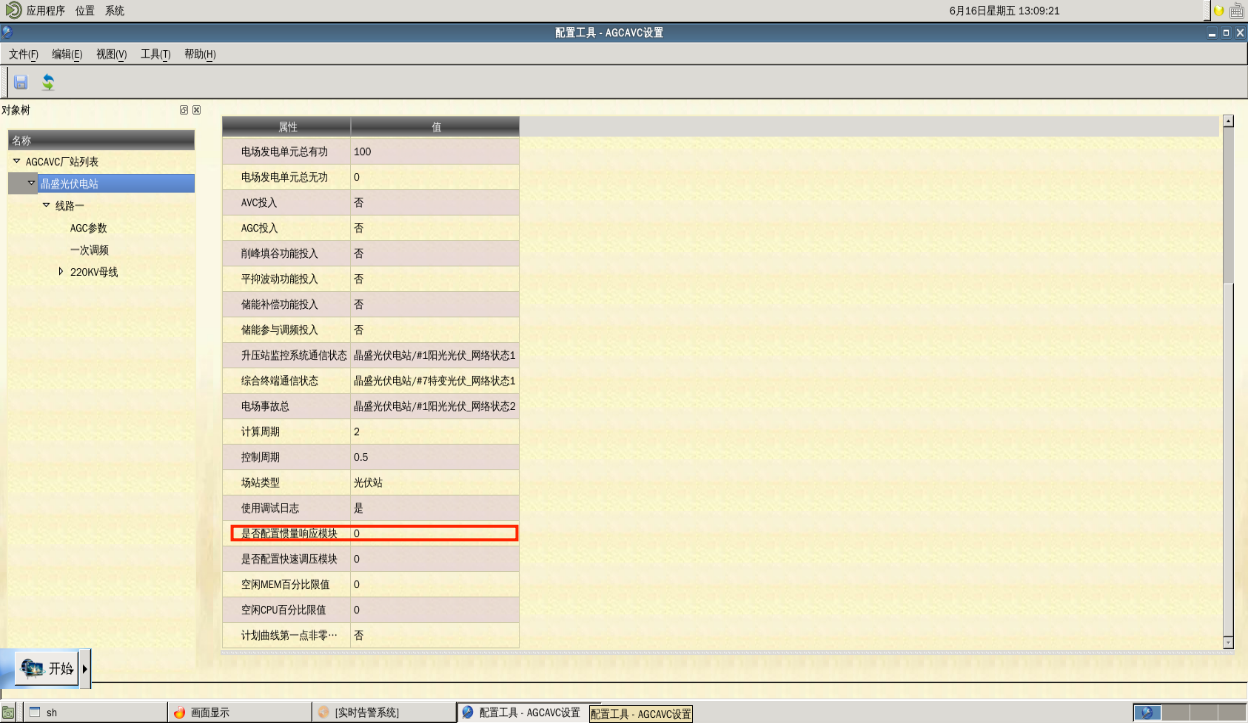

把agc配置电站里的惯量模块改为1

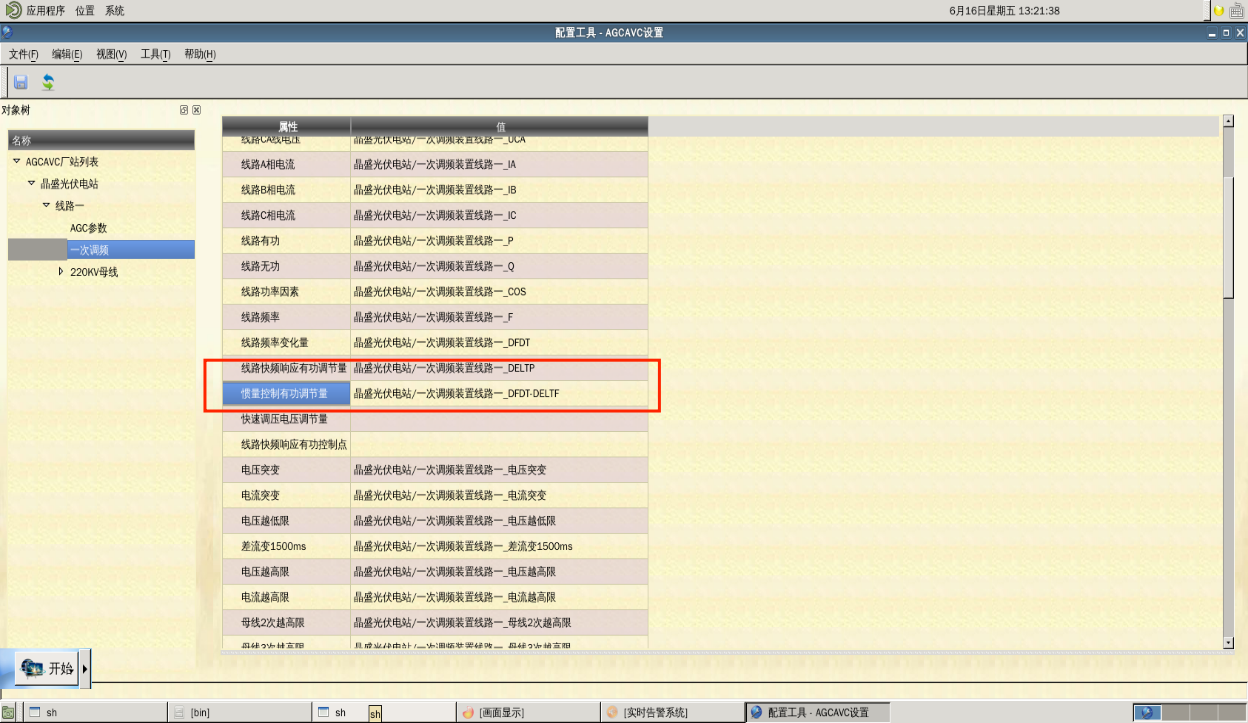

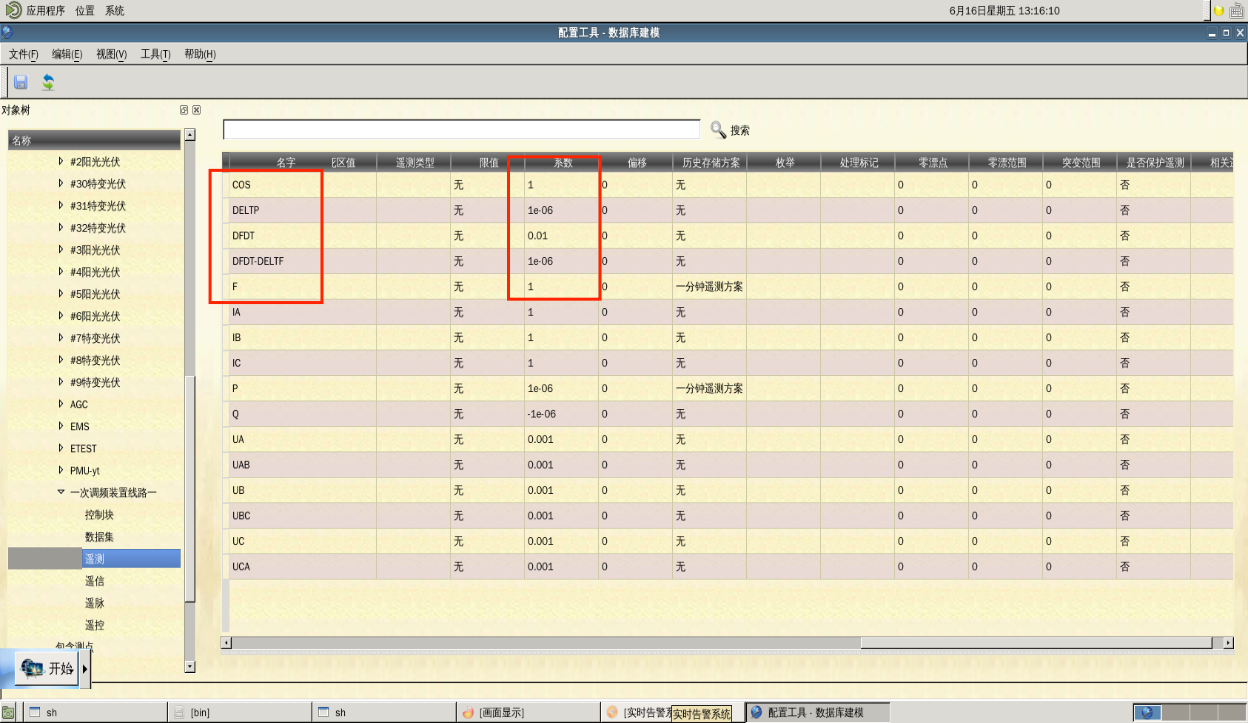

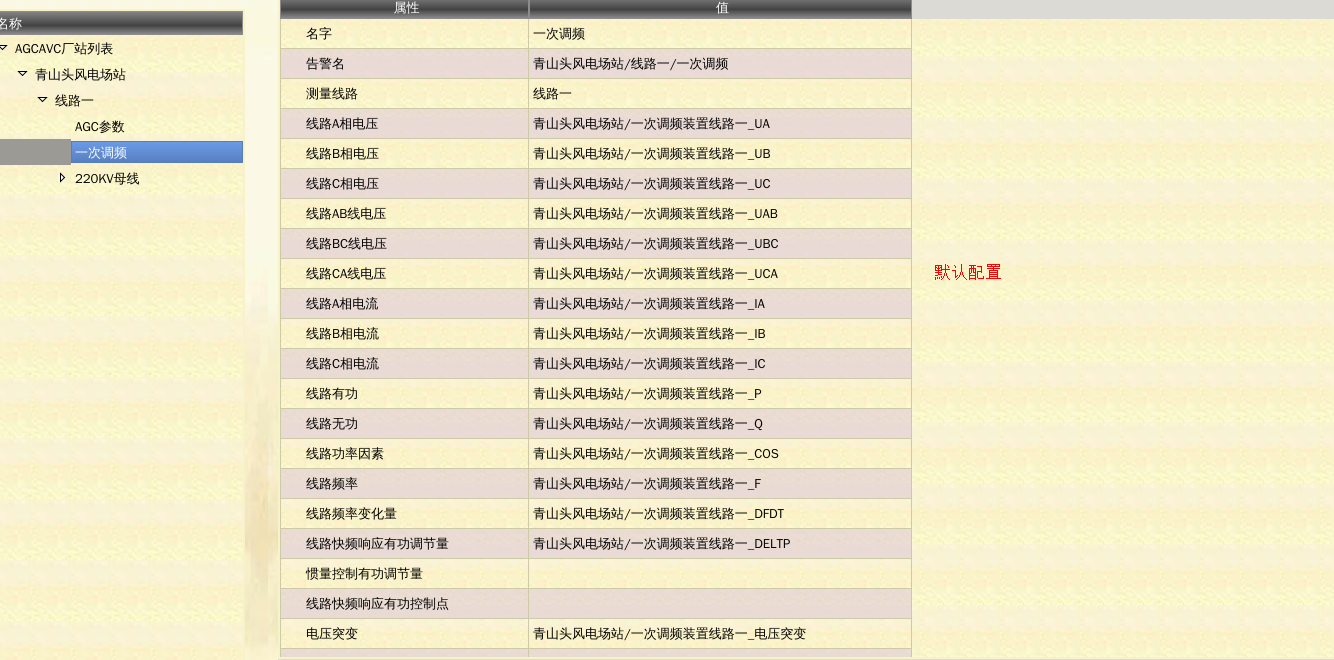

在数据库配置一次调频遥测里添加DFDT-DELTF，系数要和图里一样

在agc配置的一次调频里惯量控制添加刚刚添加的遥测点

六、现场接线，并网点电压电流查找位置

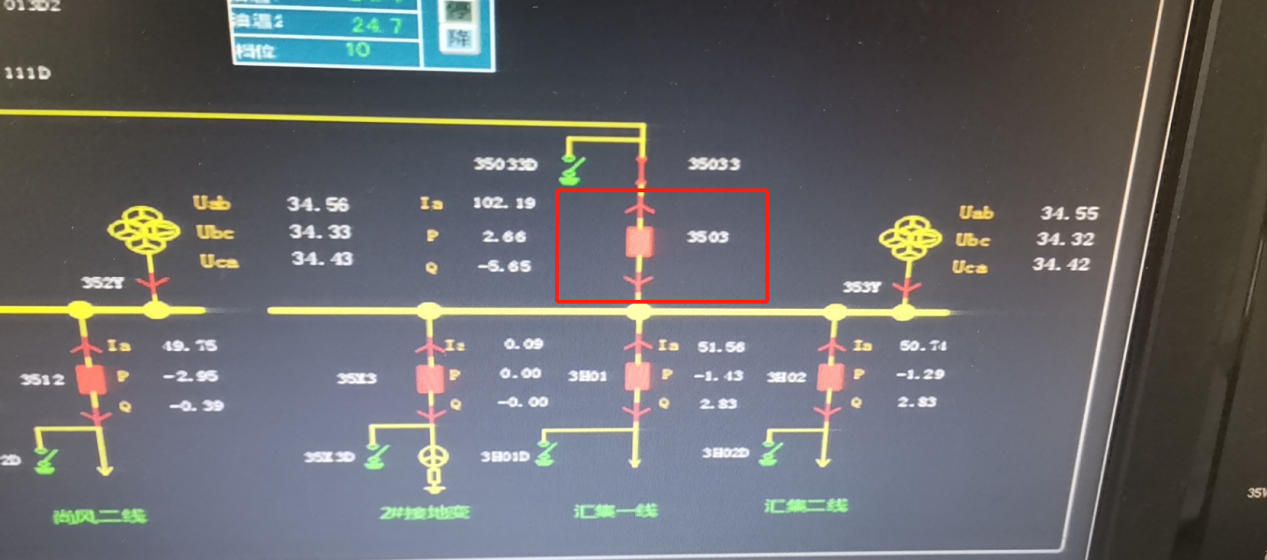

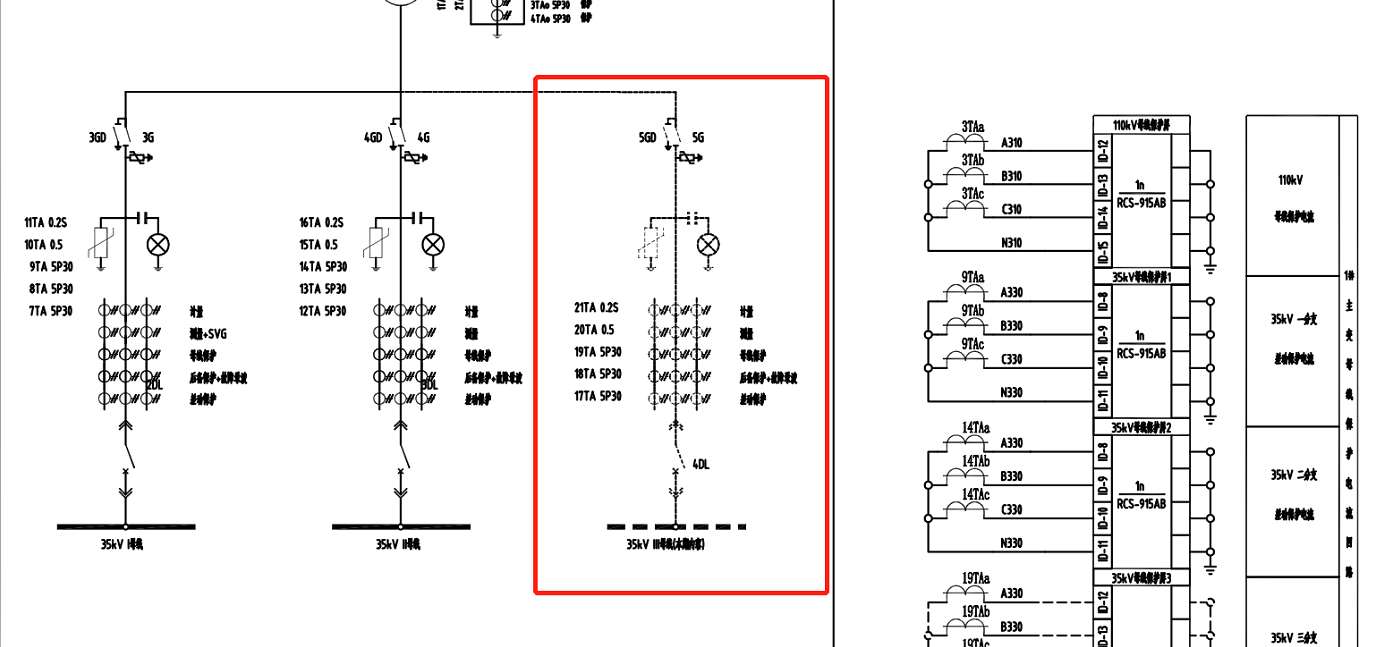

如图：我们要找35kV 3503段母线电压电流，有的站可能直接接入110母线

采集3503的电流：找到站里关于3503的开关柜，测量级电流CT图纸

这是第一步，35kVIII母线3503

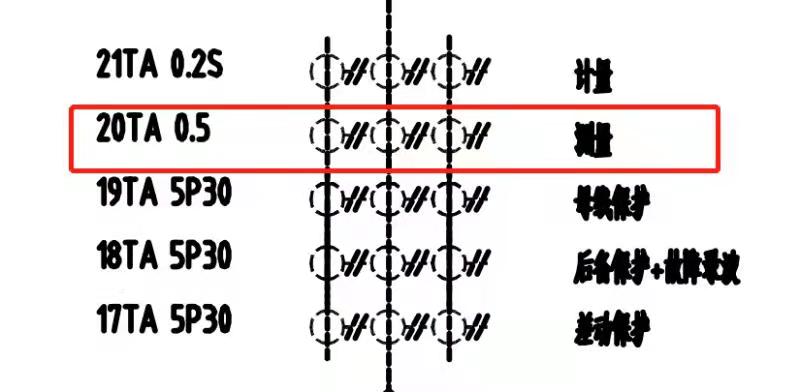

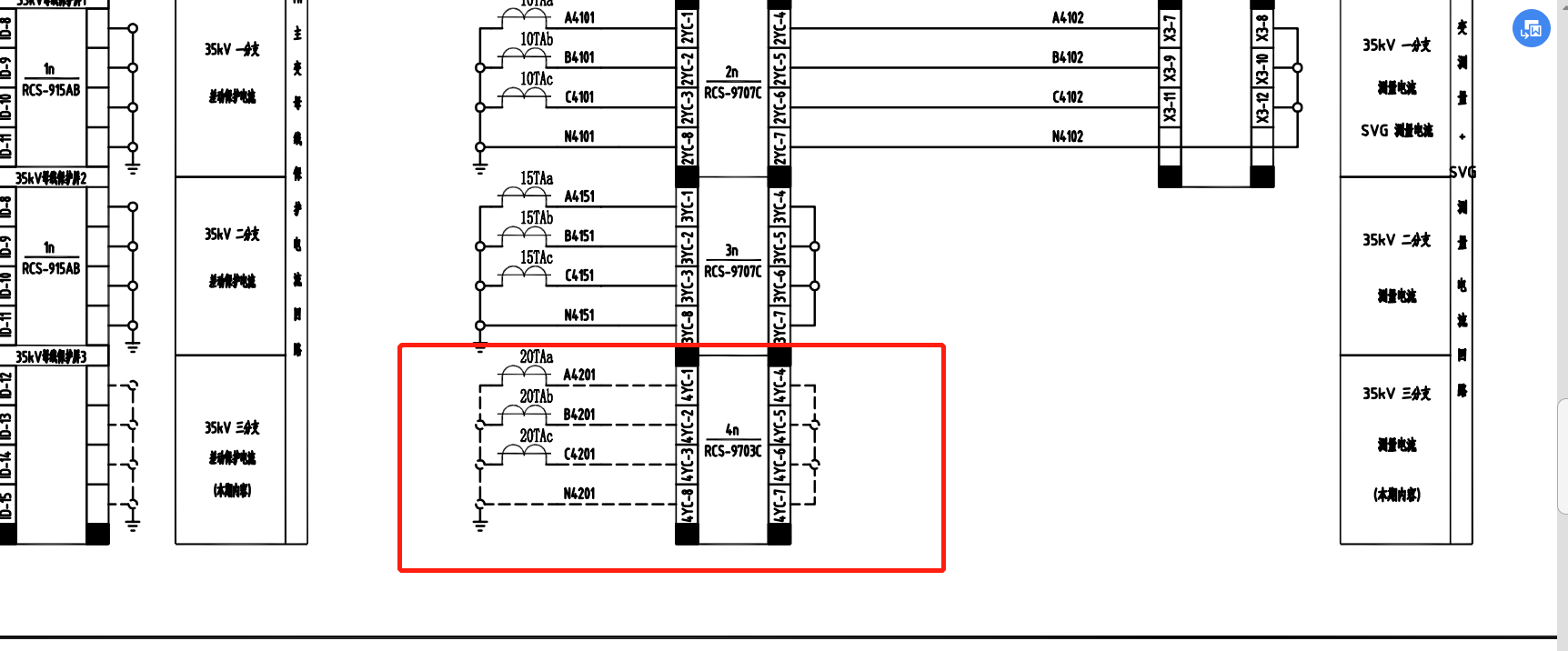

第二步，找到0.5测量级的CT，也就是20TA

第三步，找到20TA对应的具体串联图

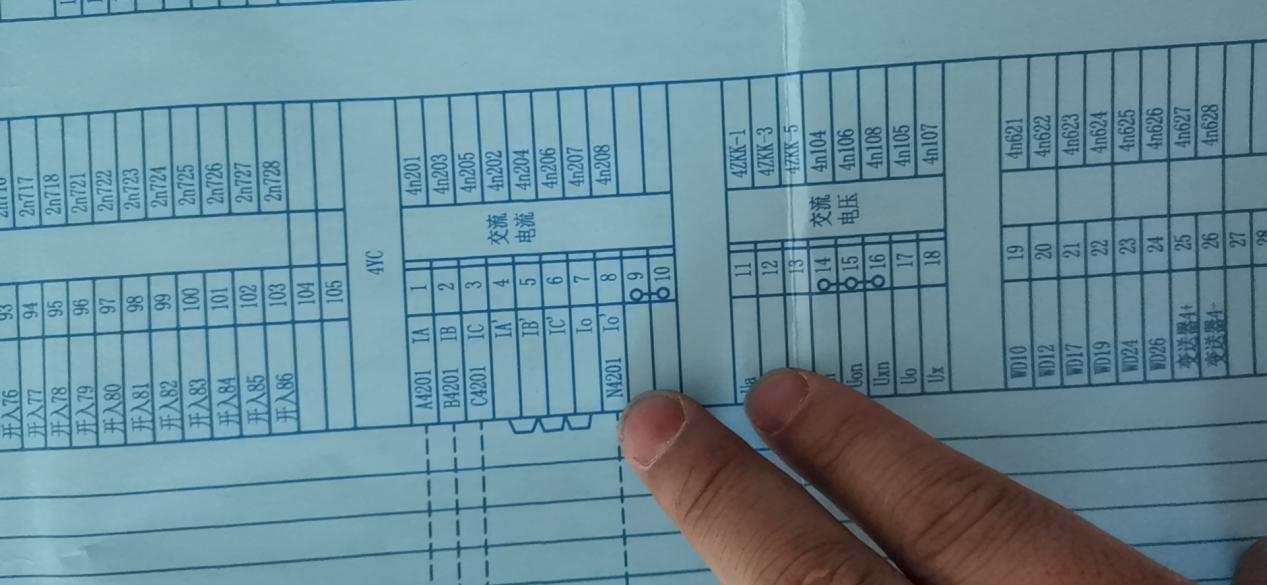

也就是A420这个，找到相对于的屏柜找到端子排

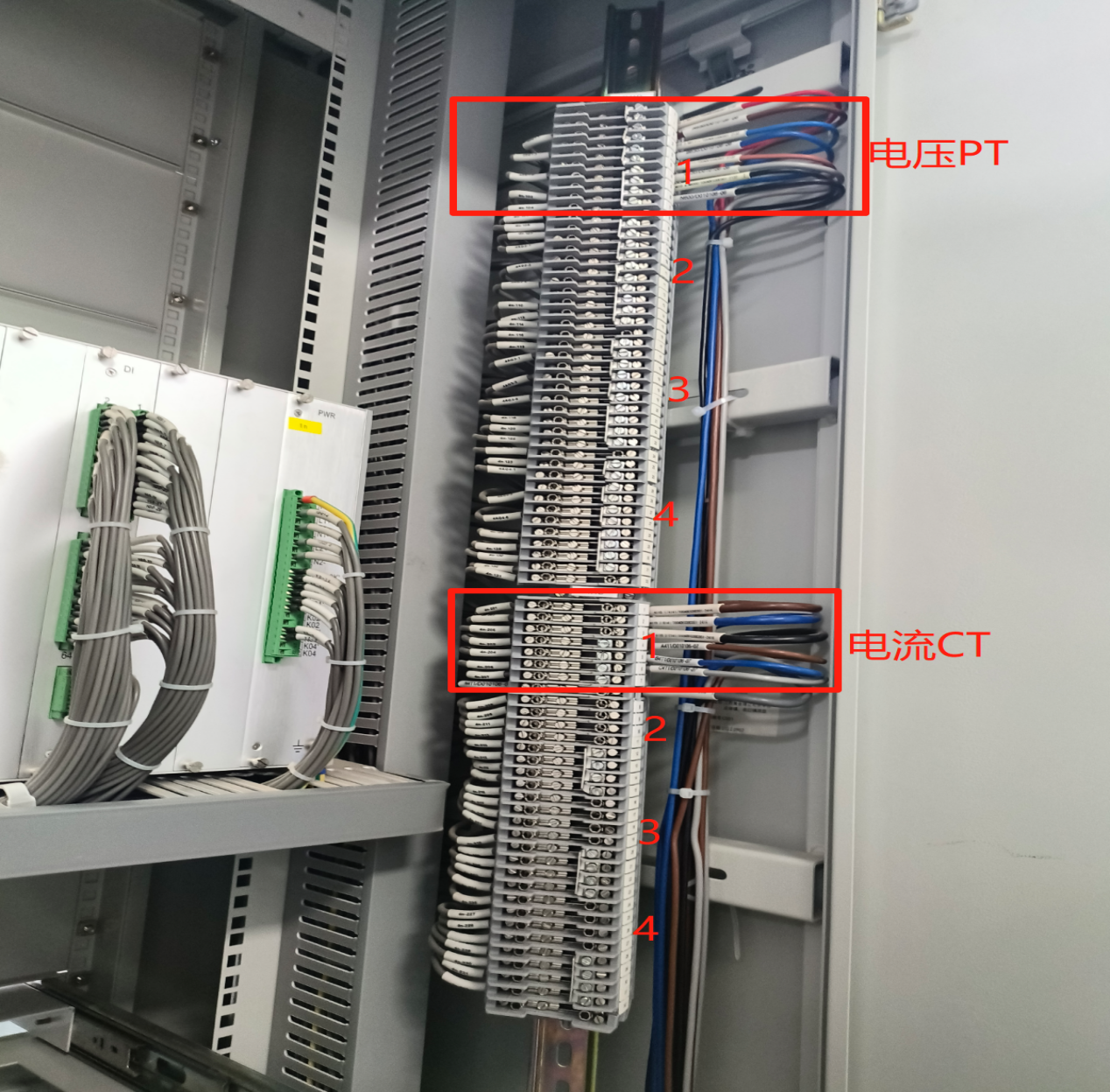

一般电流比较难找，电压比较好找，如果按照这种方法找不不到的话，第二种方法，到故障录波屏柜去找，配置里面应该有相应的母线电压和电流，然后再看后面端子排对应的那个通道，那就是我们要采集的并网点电压电流。

注意：接电流不能开路
