多倍通客户端连接创通AP配置

创通初始IP：192.168.1.1

⽤户名：root

密码：admin

多倍通使⽤多倍通⼯具连接

Doublecom_Tools_Zh_7.8.exe

附件⼤⼩：61.9MB

⼯⼚默认出⼚IP：192.168.81.10

⽤户名：admin

密码：dbcom2024

创通AP基站配置

电脑⽹线连接AP基站的POE模块的LAN⼝，设置笔记本192.168.1.123地址

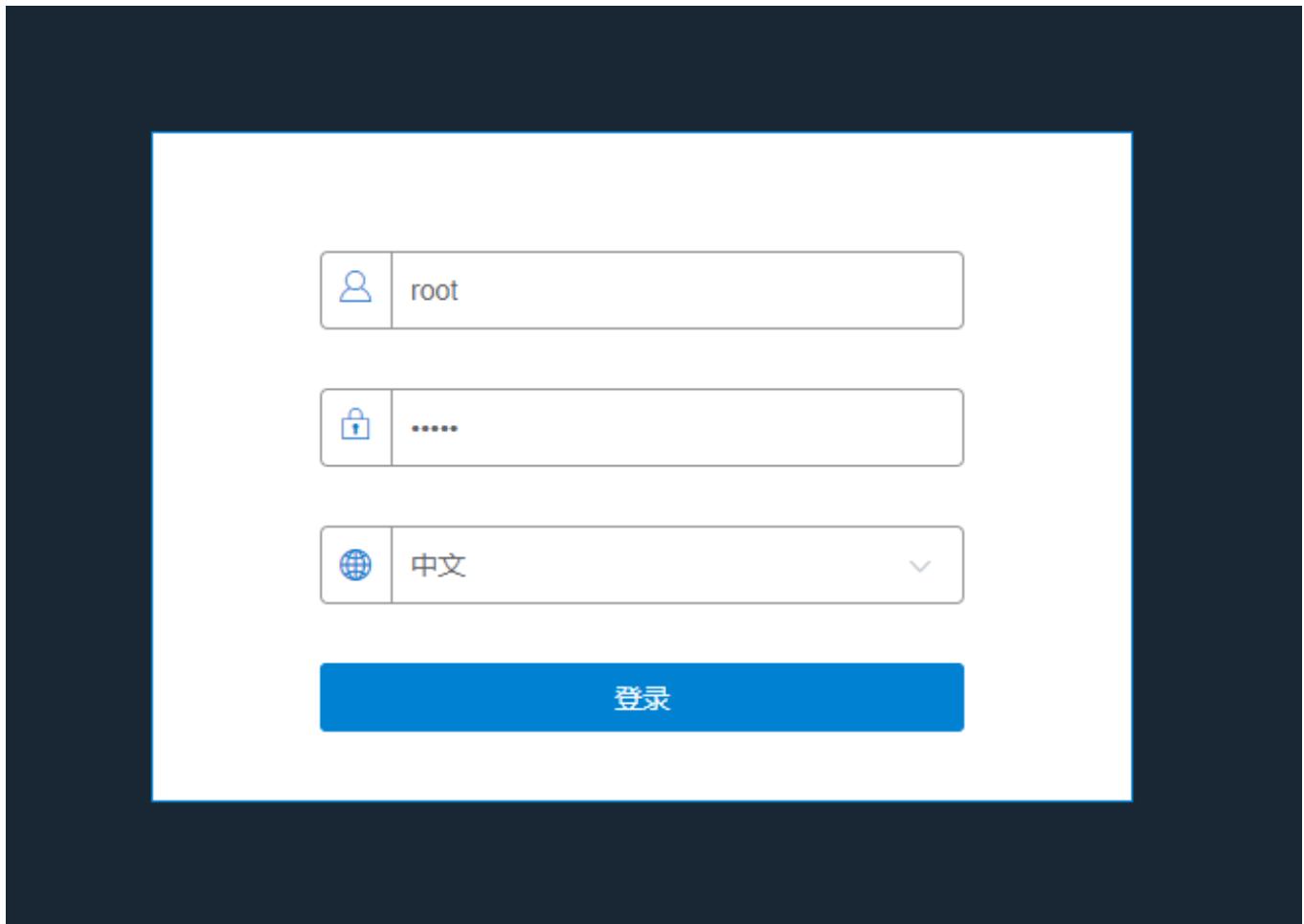

⽹⻚端登录192.168.1.1 输⼊密码admin

text_image root ...... 中文 登录

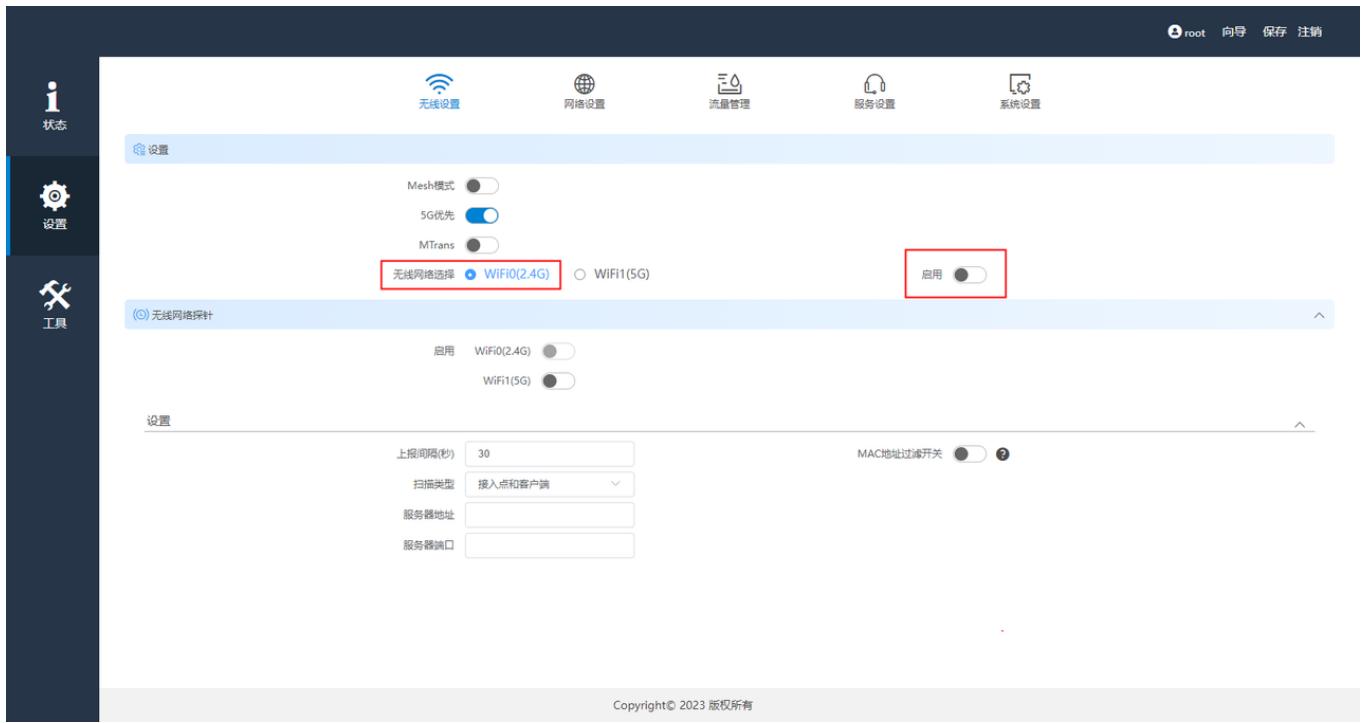

点设置--⽆线设置，wifi 0(2.4G) 启⽤关闭掉,如果没有2.4G的只有5G的，跳过这⼀步，直接看5G的配置

text_image 无线设置 网络设置 流量管理 服务设置 系统设置 设置 Mesh模式 SG优先 MTrans 无线网络选择 WiFi0(2.4G) WiFi1(5G) 启用 启用 无线网络探针 启用 WiFi0(2.4G) WiFi1(5G) 设置 上报间隔(秒) 30 MAC地址过滤开关 扫描类型 接入点和客户端 服务器地址 服务器端口 Copyright© 2023 版权所有

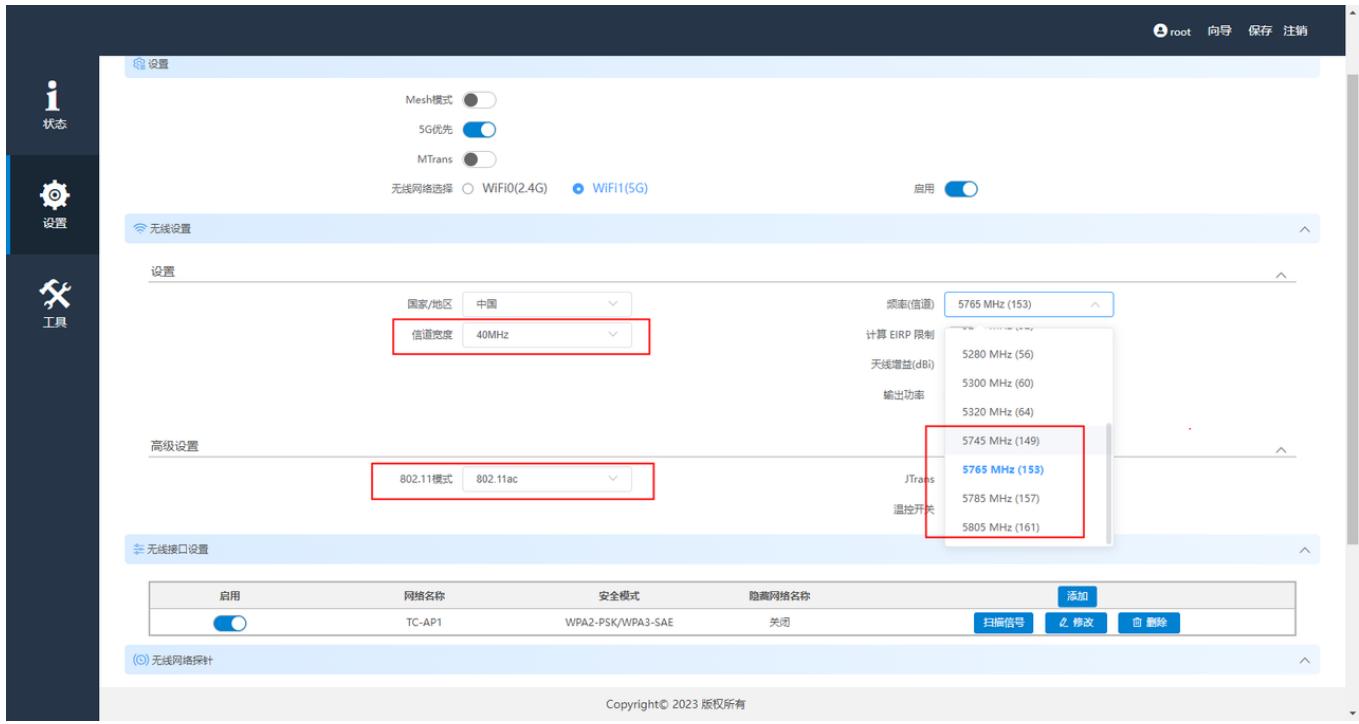

点wifi 1(5G) 设置频率5745~5825 、信道40MHz、模式802.11ac

注意：相邻AP之间选择不同的频率

text_image 设置 Mesh模式 5G优先 MTrans 无线网络选择 ○ WiFi0(2.4G) ● WiFi1(5G) 启用 无线设置 设置 国家/地区 中国 信道宽度 40MHz 频率(信道) 5765 MHz (153) 计算 EIRP 限制 5280 MHz (56) 天线增益(dBi) 5300 MHz (60) 输出功率 5320 MHz (64) 高级设置 802.11模式 802.11ac JTrans 5745 MHz (149) 温控开关 5765 MHz (153) 5785 MHz (157) 5805 MHz (161) 无线接口设置 启用 网络名称 安全模式 隐离网络名称 添加 TC-AP1 WPA2-PSK/WPA3-SAE 关闭 扫描信号 修改 删除 © 无线网络探针 Copyright© 2023 版权所有

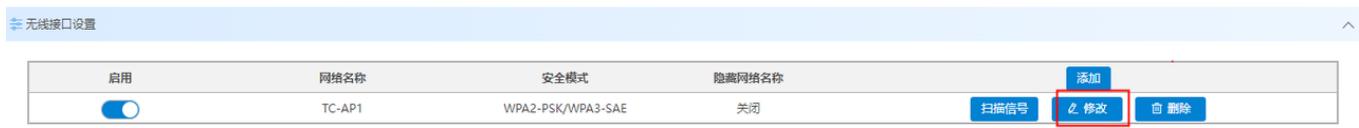

点⽆线接⼝设置⾥⾯的修改

text_image 无线接口设置 启用 网络名称 安全模式 隐藏网络名称 添加 TC-AP1 WPA2-PSK/WPA3-SAE 关闭 扫描信号 修改 自 删除

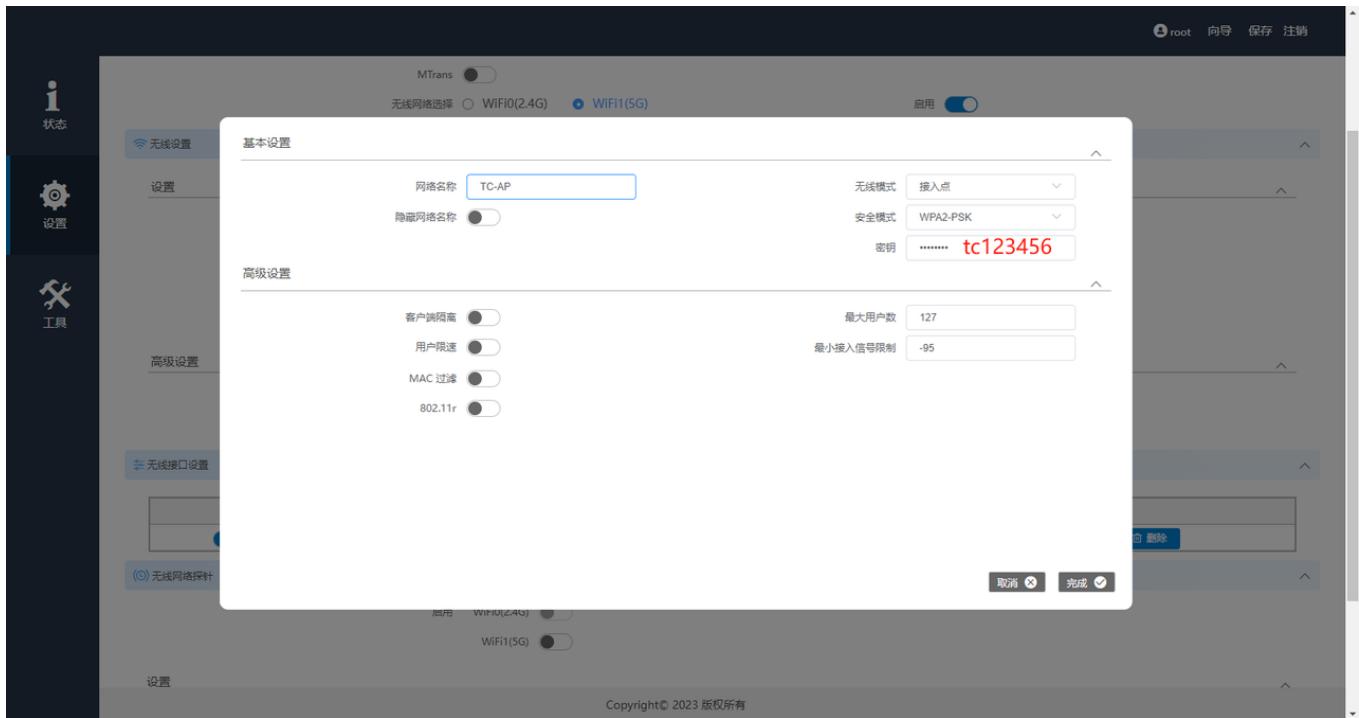

设置SSID为：TC-AP 、⽆线模式为：接⼊点、安全模式：WPA2-PSK、密钥为：tc123456

text_image MTrans 无线网络选择 WiFi0(2.4G) WiFi1(5G) 启用 基本设置 网络名称 TC-AP 无线模式 接入点 隐藏网络名称 安全模式 WPA2-PSK 密钥 tc123456 高级设置 客户端隔离 最大用户数 127 用户限速 最小接入信号限制 -95 MAC 过滤 802.11r 取消 完成 无线设置 高级设置 无线接口设置 无线网络探针 启用 WiFi0(2.4G) WiFi1(5G) 设置 Copyright© 2023 版权所有

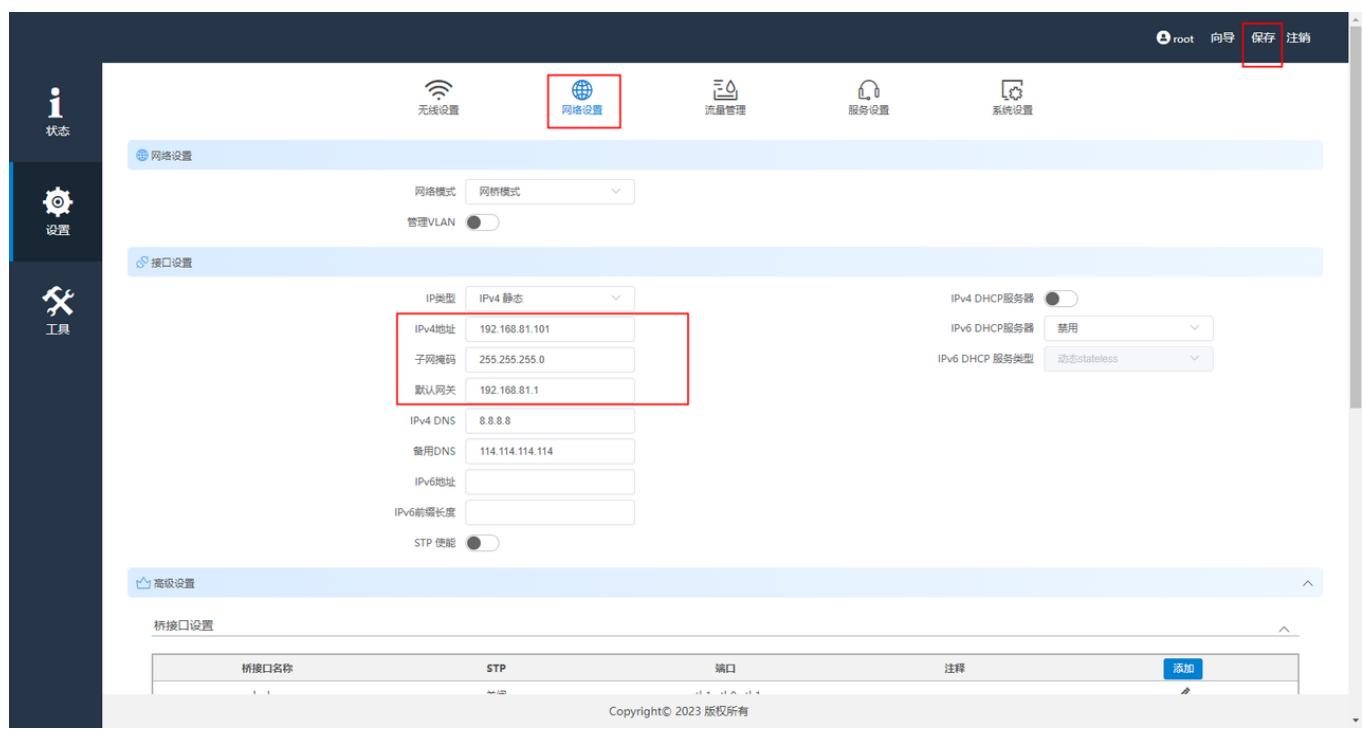

设置AP的IP地址，设置好后点保存即可

text_image 无线设置 网络设置 流量管理 服务设置 系统设置 网络设置 网络模式 网桥模式 管理VLAN 接口设置 IP类型 IPv4 静态 IPv4地址 192.168.81.101 子网掩码 255.255.255.0 默认网关 192.168.81.1 IPv4 DNS 8.8.8.8 备用DNS 114.114.114.114 IPv6地址 IPv6前端长度 STP 使能 IPv4 DHCP服务器 IPv6 DHCP服务器 禁用 IPv6 DHCP 服务类型 动态stateless 高级设置 桥接口设置 桥接口名称 STP 端口 注释 添加 Copyright© 2023 版权所有

多倍通客户端⽆线设置

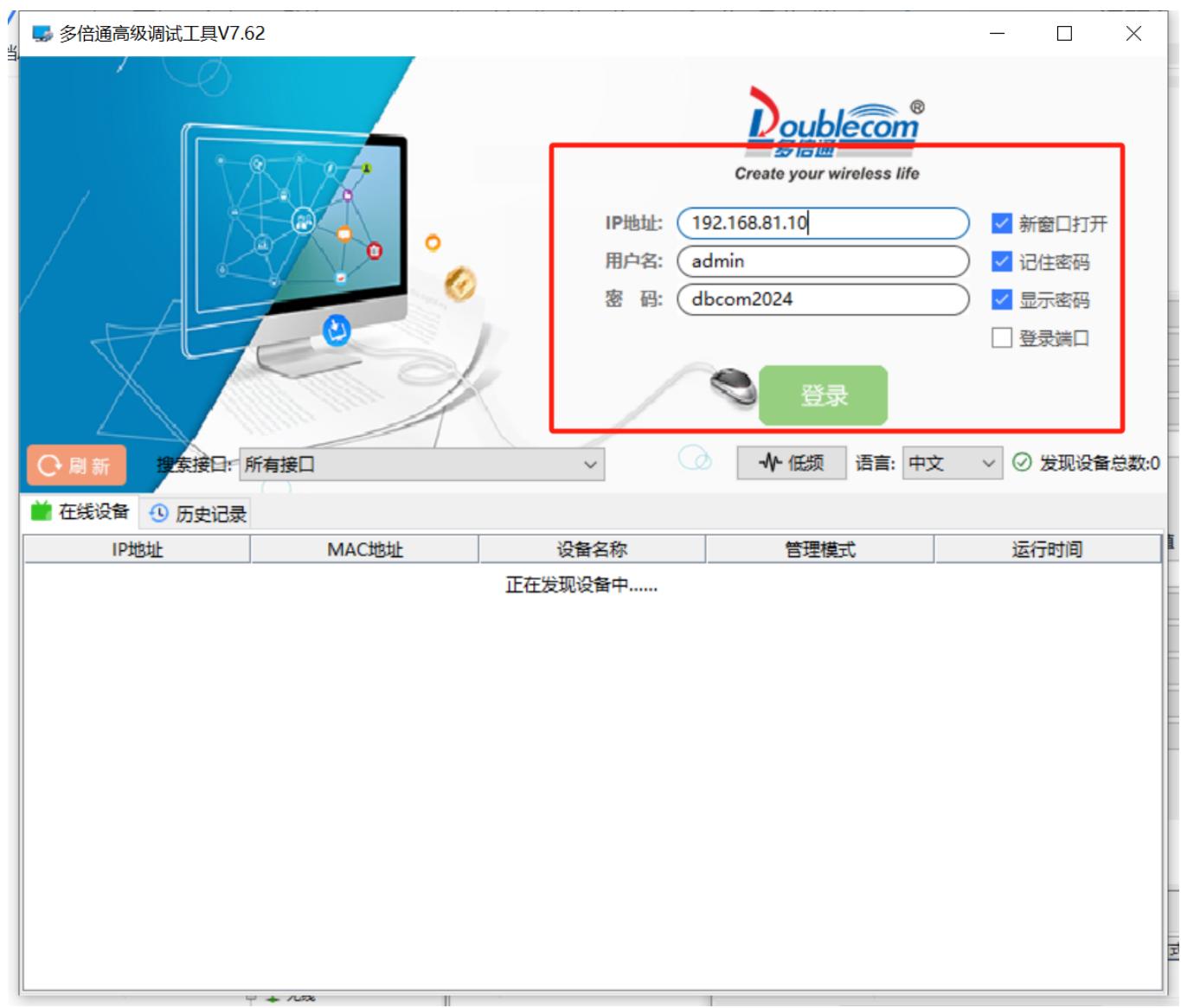

电脑⽹线直连机器⼈调试⼝，设置笔记本⽹卡地址为⾃动获取（千万不要配置笔记本为81地址段）使⽤多倍通⼯具登录

text_image 多倍通高级调试工具V7.62 Doublecom® 多倍通 Create your wireless life IP地址: 192.168.81.10 新窗口打开 用户名: admin 记住密码 密 码: dbcom2024 显示密码 登录端口 刷新 搜索接口: 所有接口 低频 语言: 中文 发现设备总数:0 在线设备 历史记录 IP地址 MAC地址 设备名称 管理模式 运行时间 正在发现设备中......

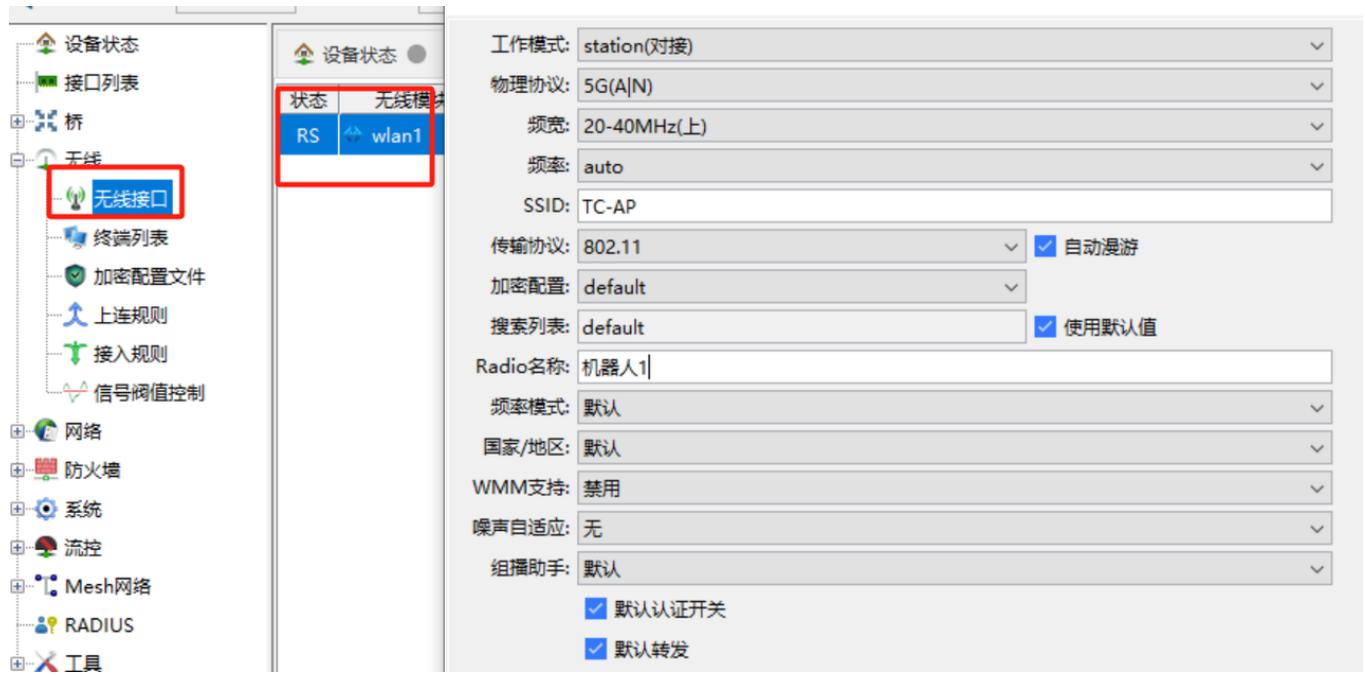

登录后在⽆线--⽆线接⼝⾥⾯配置SSID：TC-AP、⼯作模式：station（对接）、名称：机器⼈1

text_image 设备状态 接口列表 桥 无线 无线接口 终端列表 加密配置文件 上连规则 接入规则 信号阈值控制 网络 防火墙 系统 流控 Mesh网络 RADIUS 工具 状态 无线模块 RS wlan1 工作模式: station(对接) 物理协议: 5G(A|N) 频宽: 20-40MHz(上) 频率: auto SSID: TC-AP 传输协议: 802.11 自动漫游 加密配置: default 搜索列表: default 使用默认值 Radio名称: 机器人1| 频率模式: 默认 国家/地区: 默认 WMM支持: 禁用 噪声自适应: 无 组播助手: 默认 默认认证开关 默认转发

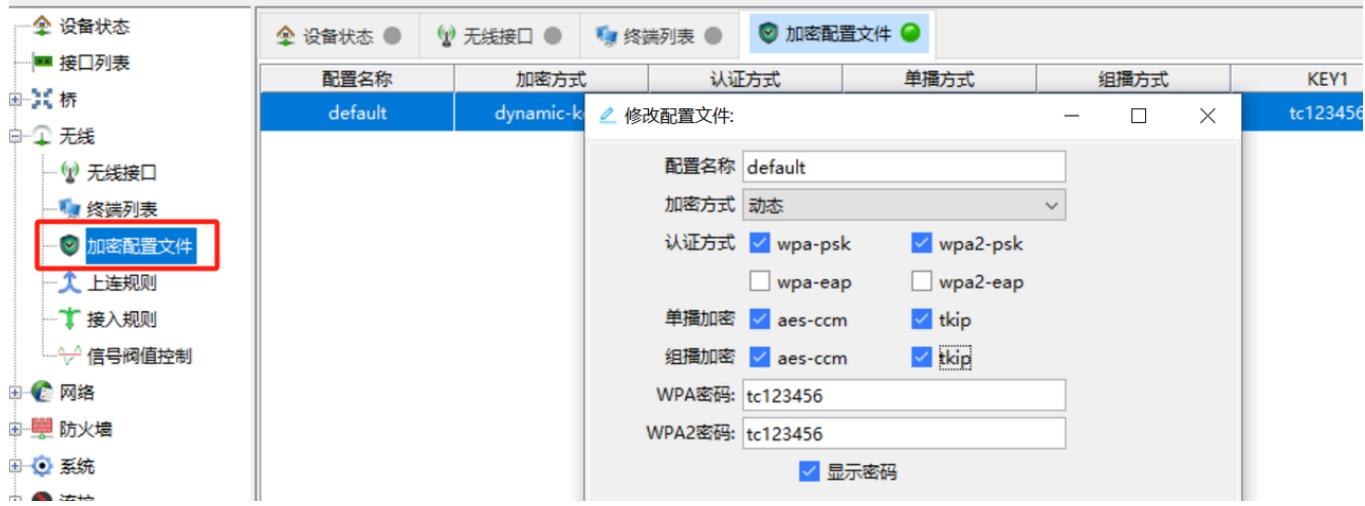

多倍通客户端加密配置⽂件设置

text_image 设备状态 接口列表 桥 无线 无线接口 终端列表 加密配置文件 上连规则 接入规则 信号阀值控制 网络 防火墙 系统 流控 设备状态 无线接口 终端列表 加密配置文件 配置名称 default 修改配置文件: 默认方式 单播方式 组播方式 KEY1 default dynamic-k 修改配置文件: - □ × tc123456 配置名称 default 加密方式 动态 认证方式 ✓ wpa-psk ✓ wpa2-psk □ wpa-eap □ wpa2-eap 单播加密 ✓ aes-ccm ✓ tkip 组播加密 ✓ aes-ccm ✓ tkip WPA密码: tc123456 WPA2密码: tc123456 显示密码

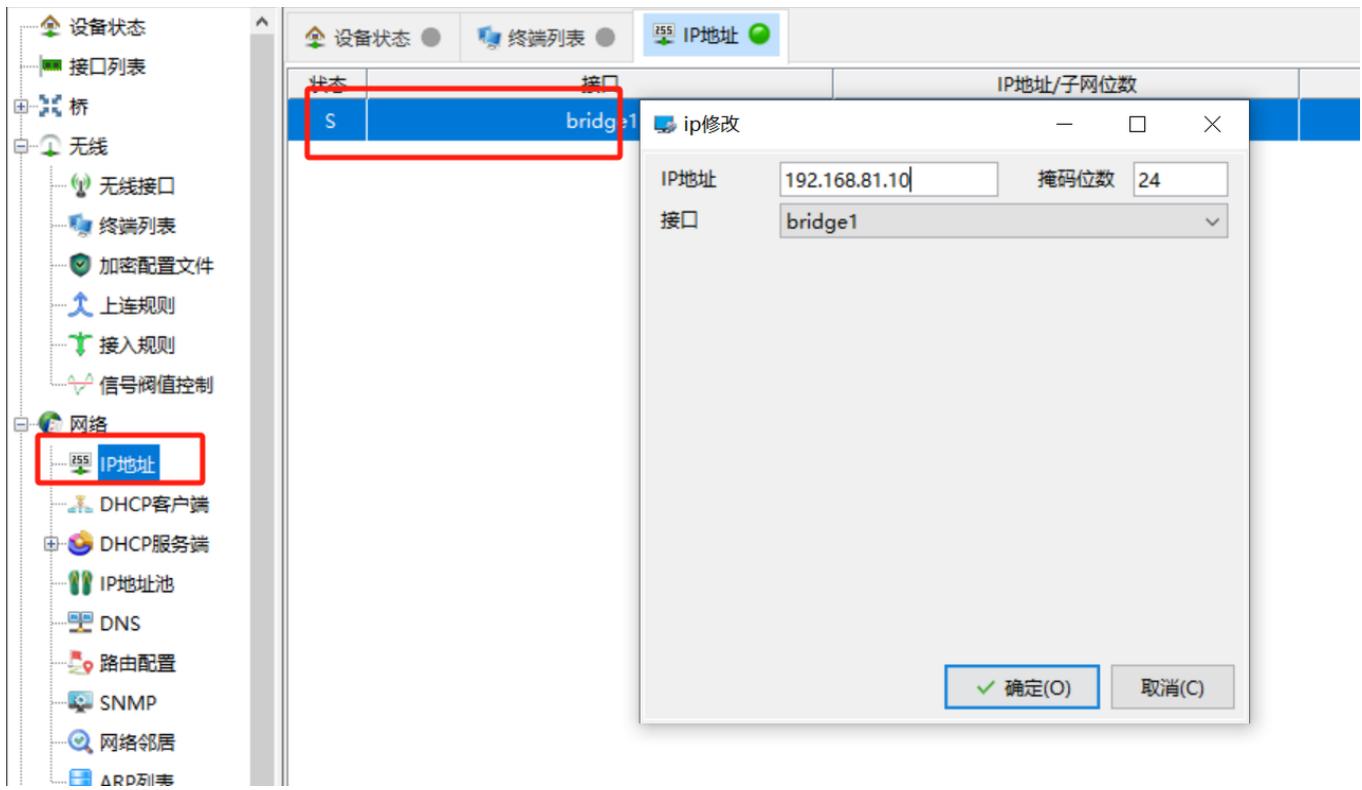

⽹络⾥⾯修改IP地址

text_image 设备状态 接口列表 桥 无线 无线接口 终端列表 加密配置文件 上连规则 接入规则 信号阀值控制 网络 IP地址 DHCP客户端 DHCP服务端 IP地址池 DNS 路由配置 SNMP 网络邻居 ΔRD列表 S bridge1 ip修改 IP地址/子网位数 IP地址 192.168.81.10 掩码位数 24 接口 bridge1 确定(O) 取消(C)

连接完成后，在多倍终端列表能看到已经连接上AP

设备状态终端列表
Radio名称终端MAC接入模块连接时间发射/接收强度发射/接收CCQ发送/接收速率
客户端18:FD:74:AB:BB:A4wlan11w1d19h22m38s-25/-3085/57379.1 kbps/12.8 Mbps
74:4C:A1:96:ED:E7wlan116h9m28s-51860.0 kbps/0.0 kbps
