485校准电池电量的⽅法

⼀ 拆机拔掉BMS控制通讯线


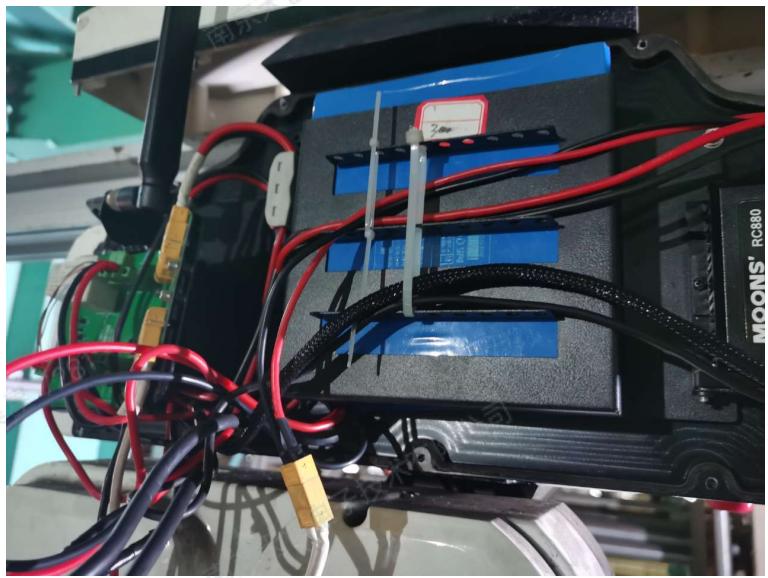

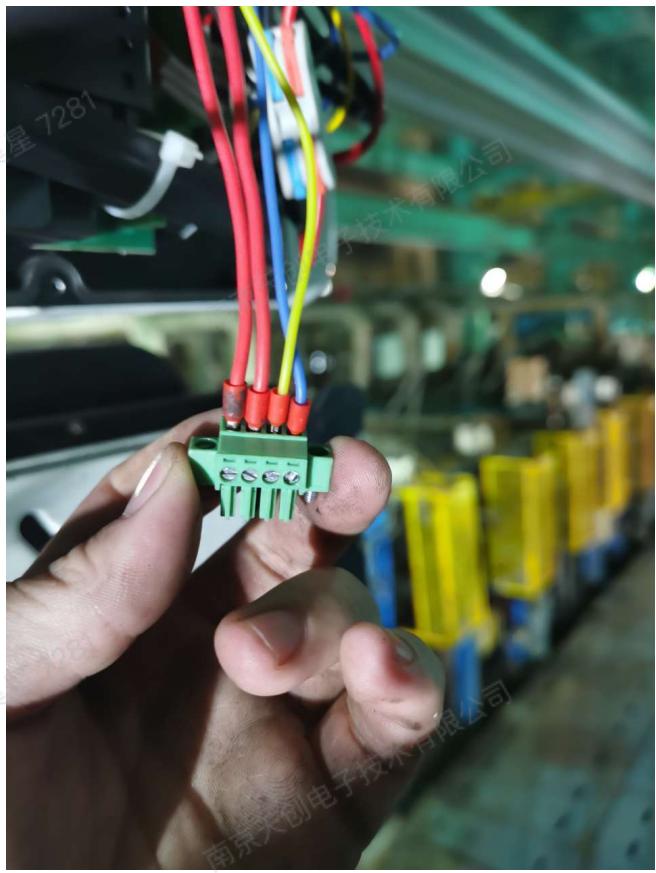

取出下图线通过485连接


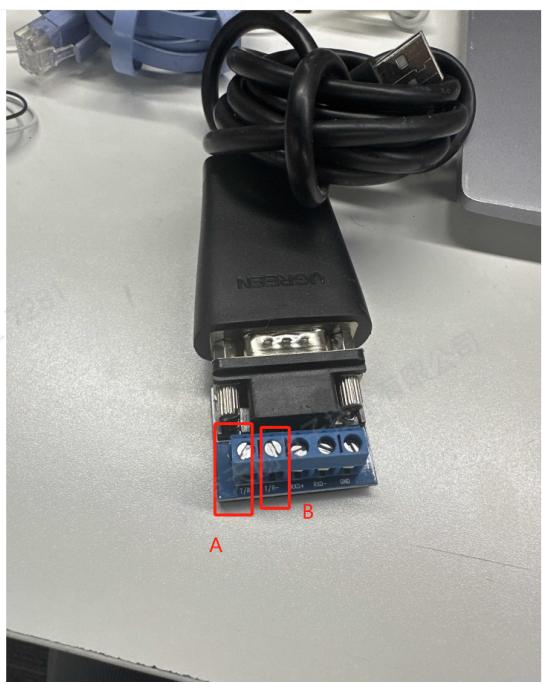

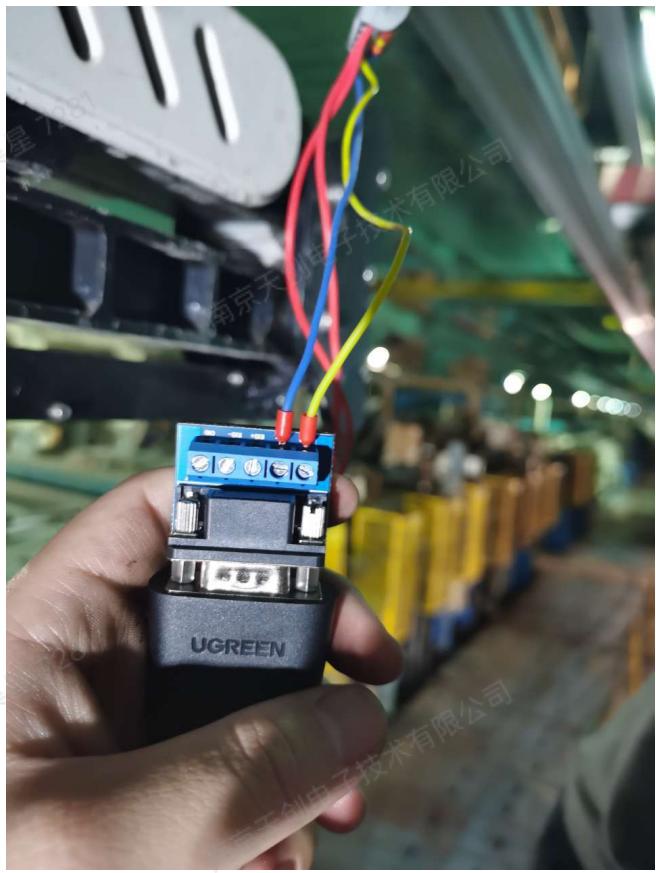

⻩接A蓝接B， 如下图


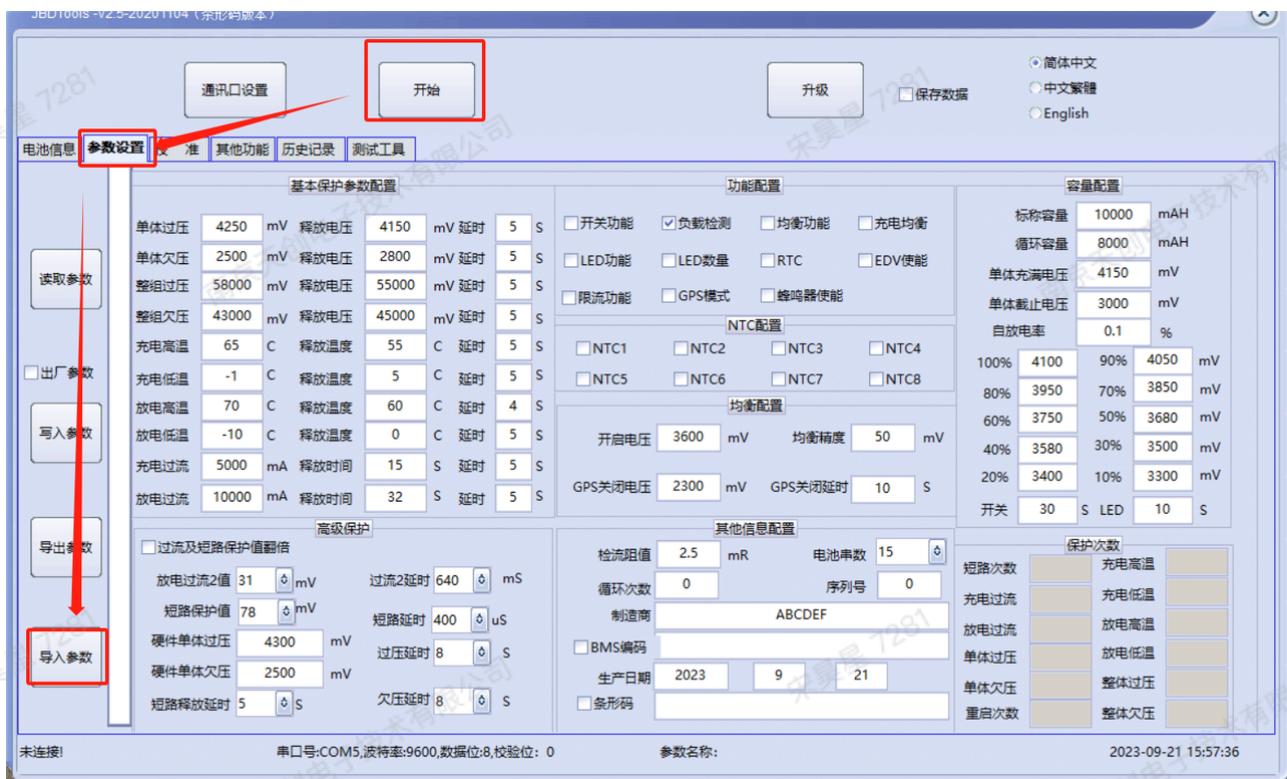

打开调试⼯具，点击开始，选择参数设置，导⼊参数，再点击写⼊参数即可


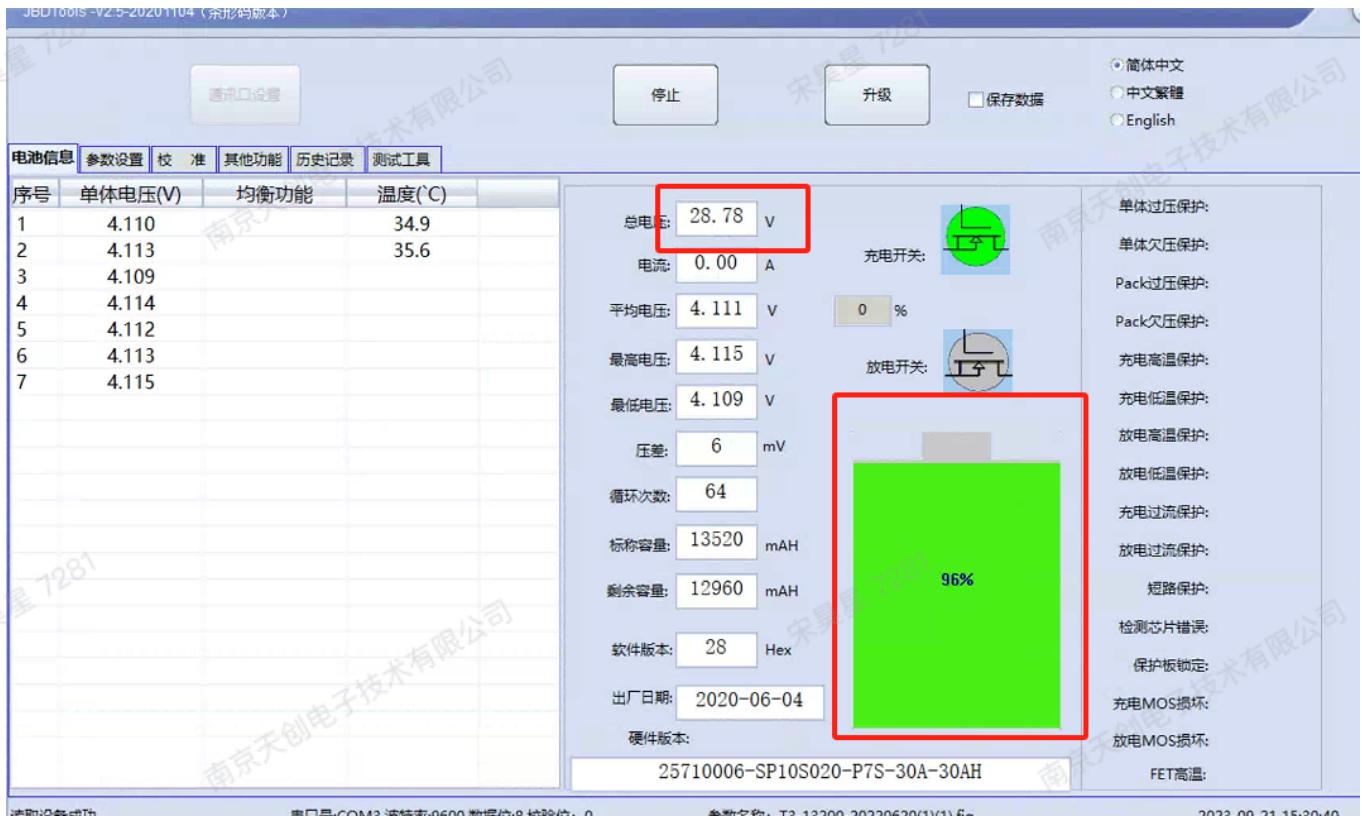

回到电池信息⻚⾯，电池已校准完毕，确认后装机

⼯具位置https://alidocs.dingtalk.com/i/nodes/P7QG4Yx2Jp77mYywC2ExPnE0V9dEq3XD? utm_scene=team_space
