智能巡检系统站端功能介绍¶

智能巡检系统站端功能介绍中广核

智析检解

壹系统综合介绍 Product overview

贰核心功能演示 Core function demonstration

叁应用场景作用 Function in application scenarios

肆系统优势展现 System advantage presentation

PART 01 系统综合介绍

产品综合介绍¶

系统基本架构

本变电站智慧巡检系统主要由高清摄像头、数据采集传输单元和智能算法分析平台组成，分别负责数据采集、传输与处理。

核心功能概述巡检功能：点位识别：摄像头利用图像识别算法精准识别巡检点位。告警功能：发现异常立即静默告警并推送信息，告警准确率达 90% 以上。

适用行业场景

变电站智能巡检系统

专注变电站领域，适用于各规模和电压等级变电站日常巡检，提升效率与安全性。

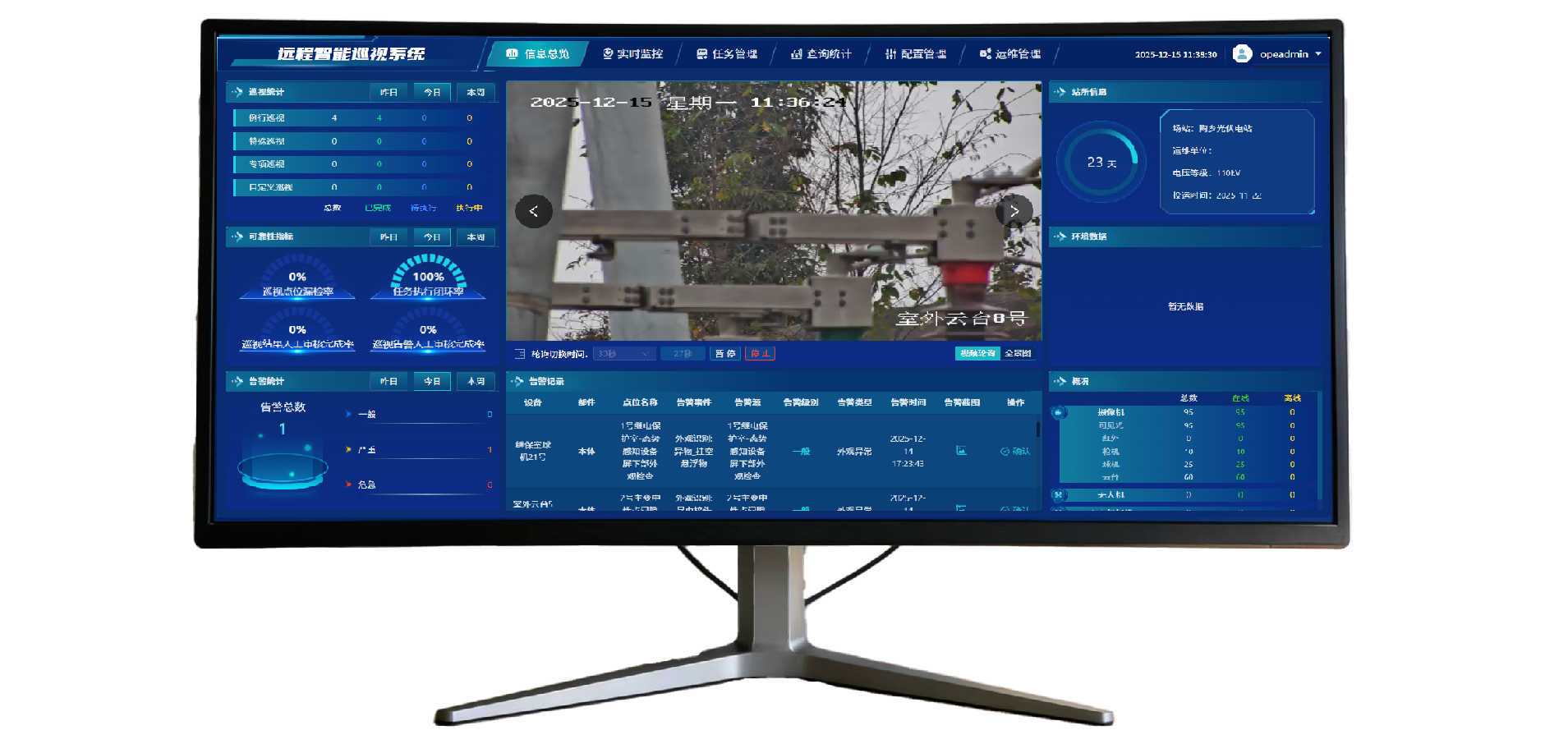

产品综合介绍¶

巡检统计概况可靠性与告警

能看到例行、特殊等各类巡视数据，按昨日、今日、本周区分，还有总数、已完成等不同状态的数据，方便了解巡视工作情况。可靠性指标展示巡视点位漏检率等数据。告警统计有告警总数及不同级别数量，告警记录详细列出设备等相关信息，帮助掌握系统运行状态和处理问题。

视频监控场站相关信息

可设置轮询切换时间，实现对场所的实时监控。站所信息给出场站名称、电压等级等基础资料。概况里呈现摄像机等设备在线离线状况，让场站人员对自身情况心中有数。

巡视架构基于统一边云+人工智能架构，快速落地全链条多场景智能化解决方案 | 云 | | --- |

集控层巡检人员在集控层统一处理图像巡检结果

集控数据平台

集控层功能应用扩展报告归纳生成、人员履责、异常报警、辅助诊断、辅助决策、自动控制

Autoedge边云训练平台

边

变电站智能巡视

智能巡视+集控智能调控

设备专项巡视

智能巡视+安防资源调控用户资源调控

输出巡检结果

综合指令下发

任务组织+语义驱动

语义推理+知识问答

输出分析结果

人工智能巡视主机国产算力板卡华为算力板卡算力

低至华为 D 5 0 0 显卡

  终端

RAG语义回调接口

视觉-语言-动作框架行为任务调度器

多模态上下文感知视觉-语言导航

算法大模型

模型预测控制

算法升级泛化问题解决

模型量化、知识蒸馏 RAG及多模态数据融合

算力升级

算法

场景多种算法

模型动态加载多卡算力分配

指令集优化

语义驱动感知协同

多模态设备调控

边缘侧硬件自动控制

数据采集

| 端 | | --- | | | | --- |

摄像头

巡检系统

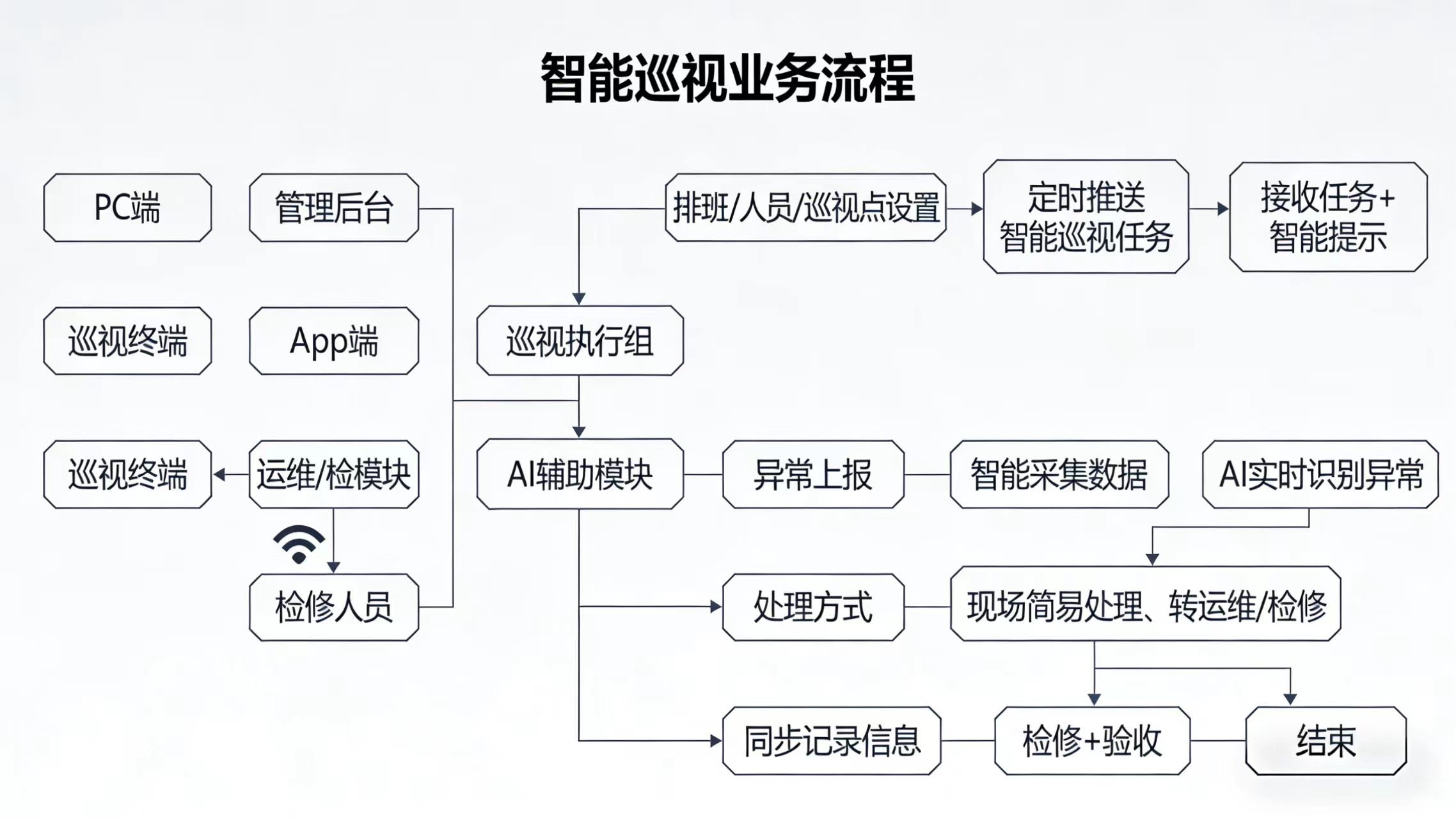

智能巡视业务流程

PART 02 核心功能演示 May I be strenuous, energetic and persevering ! May I be patient! May I be able to bear and forbear the wrongs of others! May I ever keep a promise given!

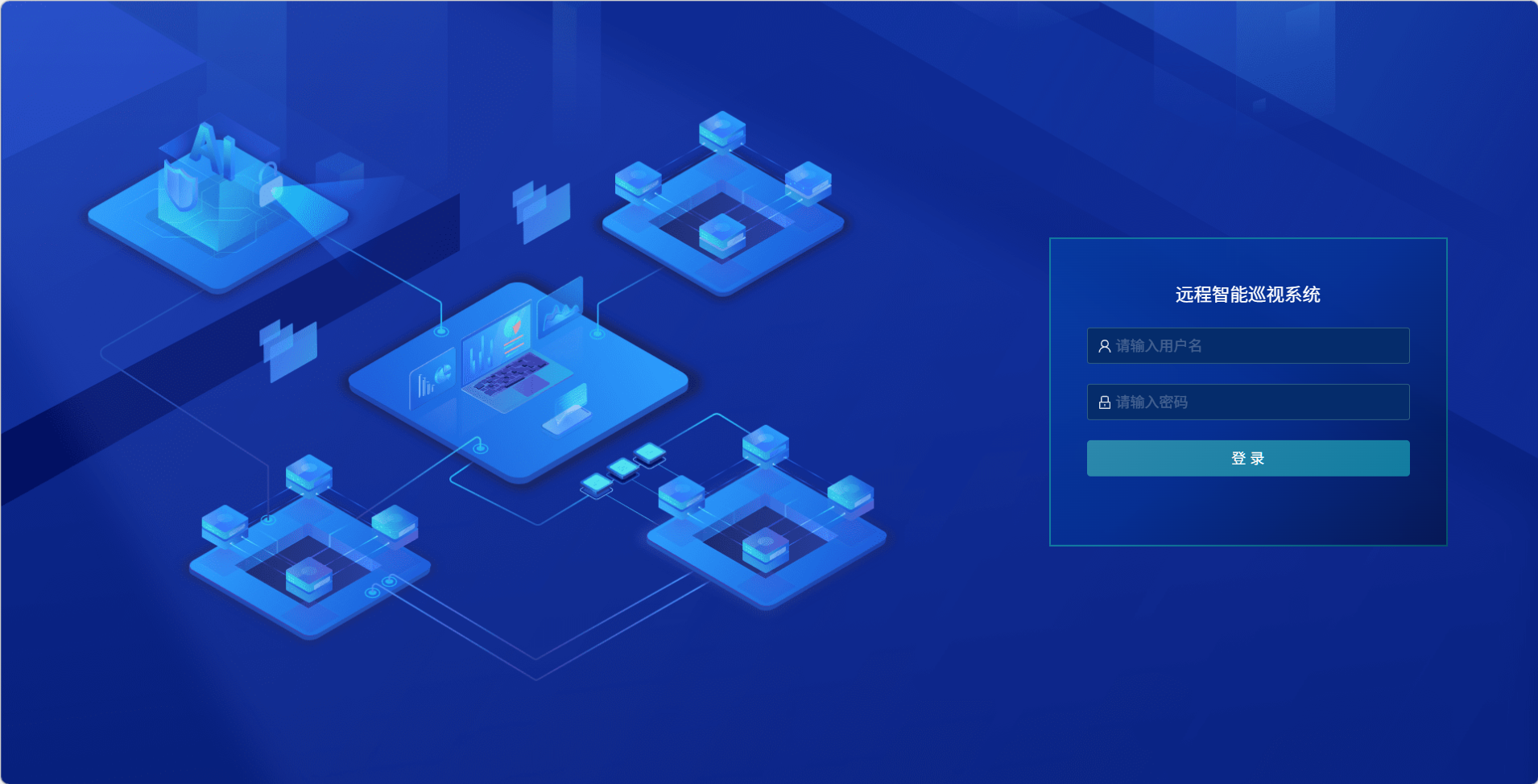

如何登录系统¶

使用谷歌浏览器

在地址框内输入https://+IP，即可登录系统

输入账号密码账号：Opeadmin 密码：Idea@123

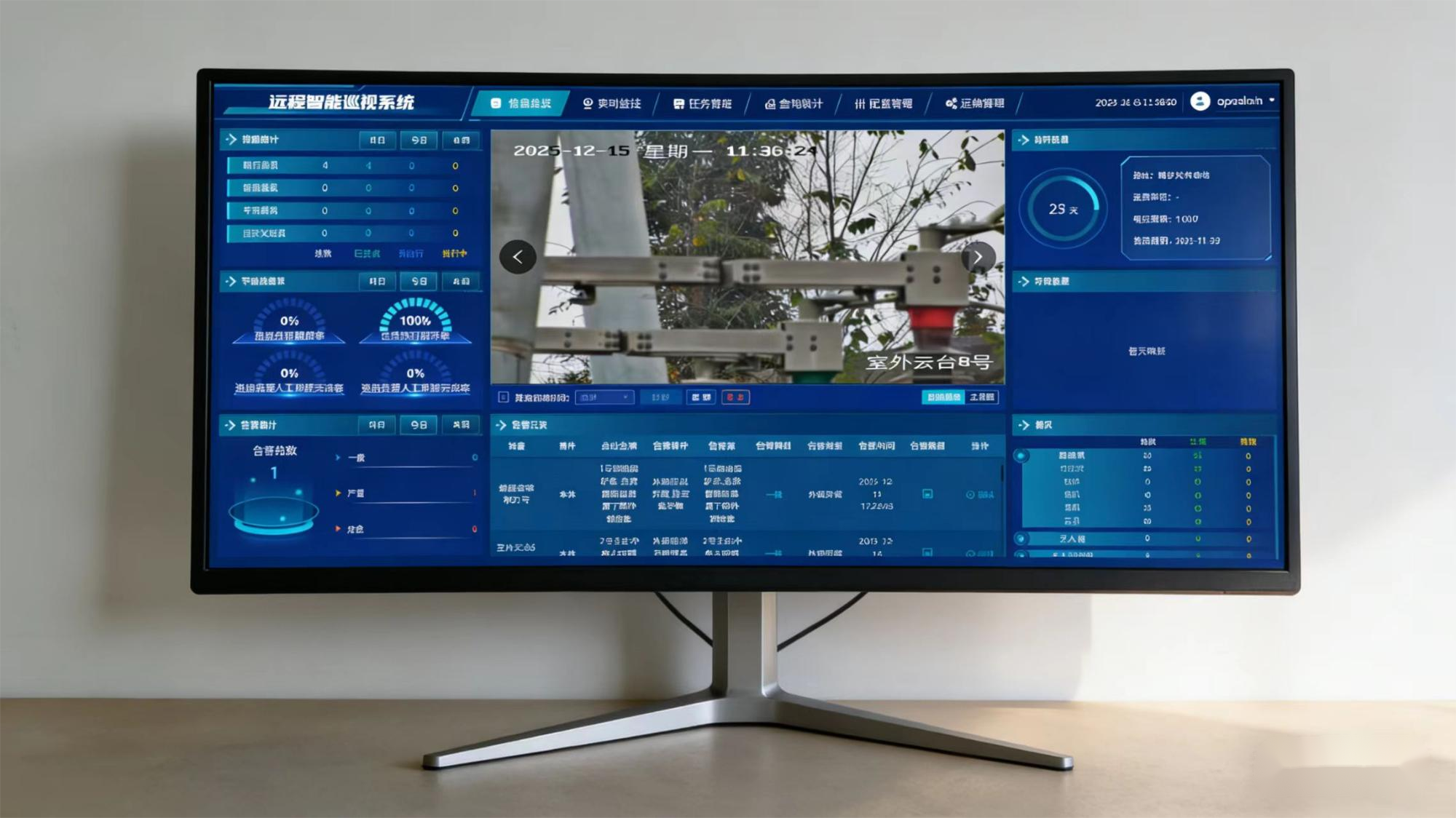

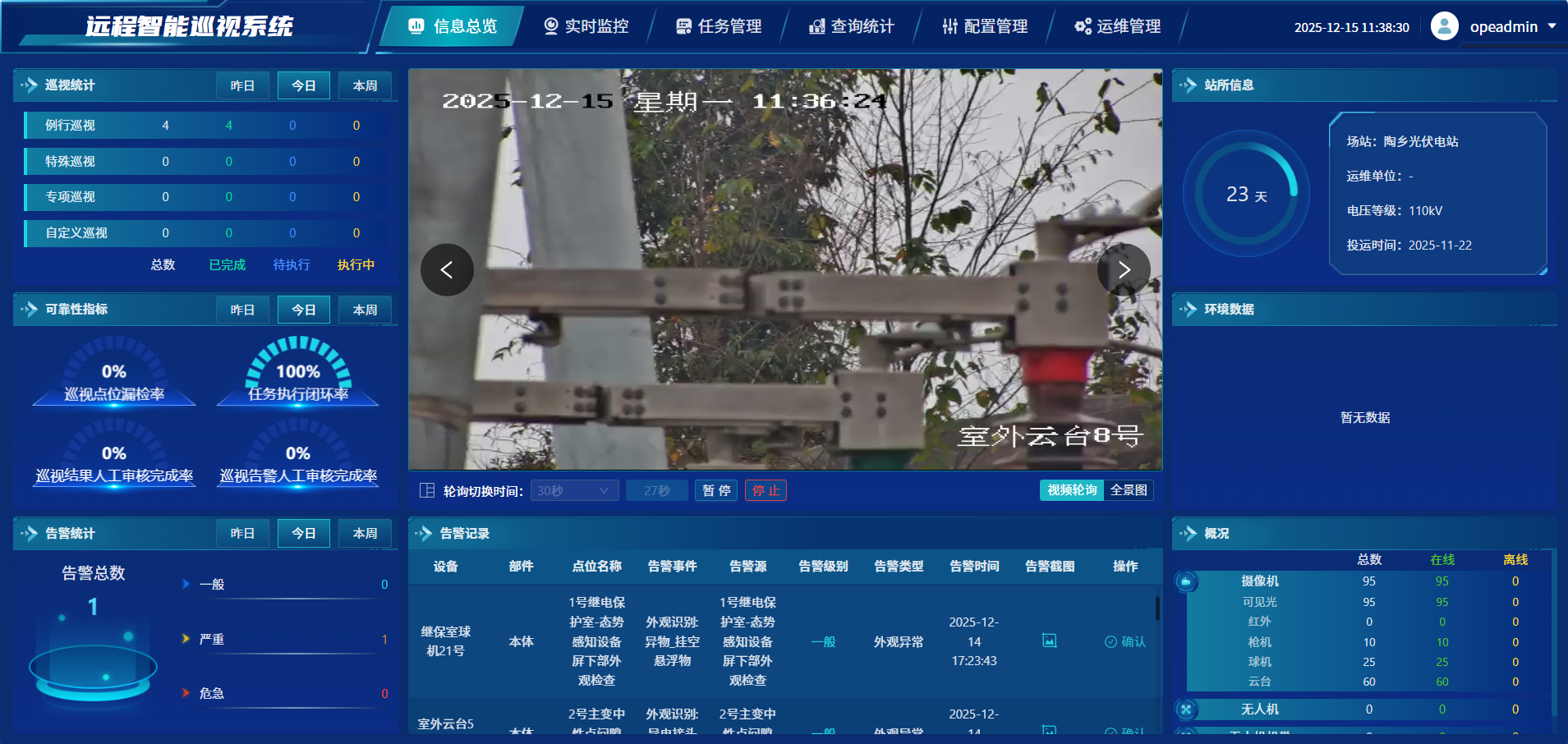

首页功能介绍¶

巡检统计功能：展示昨日、今日、本周的例行巡视相关数据，如完成的巡视次数等，方便了解日常巡视工作进度。

输入标题您的内容打在这里，或者通过复制您的文本后，在此框中选择粘贴，并选择只保留文字。您的内容打在这里，或者通过复制您的文本后……

首页功能介绍¶

可靠性指标输入标题反映设备可正常使用的比例，数值越高表明设备在统计时间段内能够正常运行的时间占比越大，体现设备的可靠程度。您的内容打在这里，或者通过复制您的文本后，在此框中选择粘贴，并选择只保留文字。您的内容打在这里，或者通过复制您的文本后……

首页功能介绍¶

告警统计与告警记录：

即时显示当前产生的告警总数，让运维人员迅速了解系统中出现问题的规模。告警记录：详细记录每一条告警的发生时间、涉及设备、告警类型及具体描述，便于运维人员回溯问题，进行故障排查和分析。输入标题您的内容打在这里，或者通过复制您的文本后，在此框中选择粘贴，并选择只保留文字。您的内容打在这里，或者通过复制您的文本后……

首页功能介绍¶

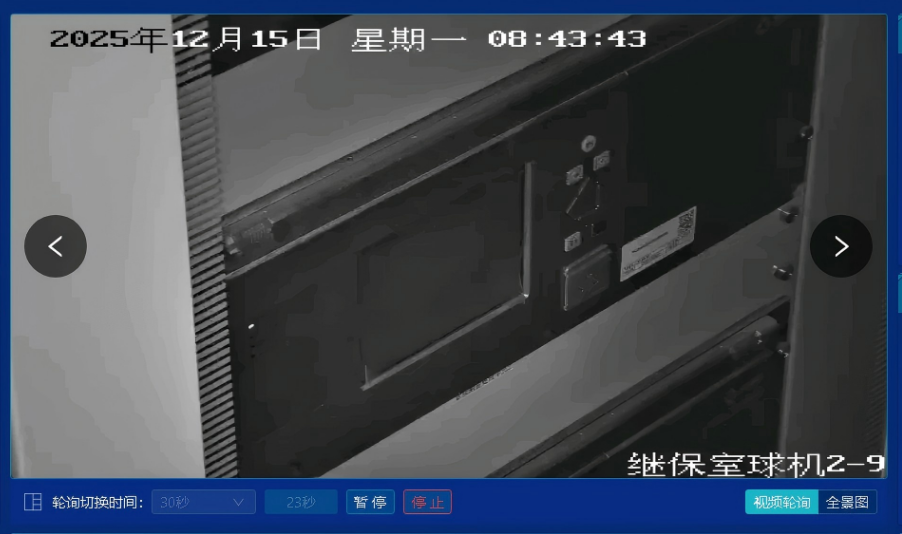

视频监控轮循画面：以轮流切换的方式展示各个场站不同区域的实时视频画面，运维人员无需手动逐个查看，即可全面掌握场站的现场状况，及时发现异常情况，如人员操作是否规范、设备外观有无损坏等。

首页功能介绍¶

场站信息：展示各场站的基础资料：包括场站名称、地理位置等，帮助使用者快速定位和识别不同场站。

首页功能演示¶

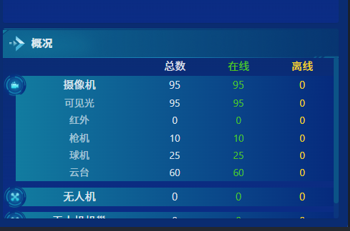

概况：

概况模块主要是呈现摄像头等设备的在线情况，清晰地展示在线和离线的数量，让场站人员能迅速知晓设备状态，以便及时应对设备异常，保障巡检工作顺畅开展。

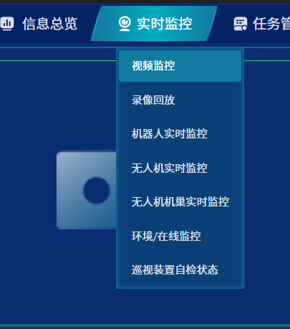

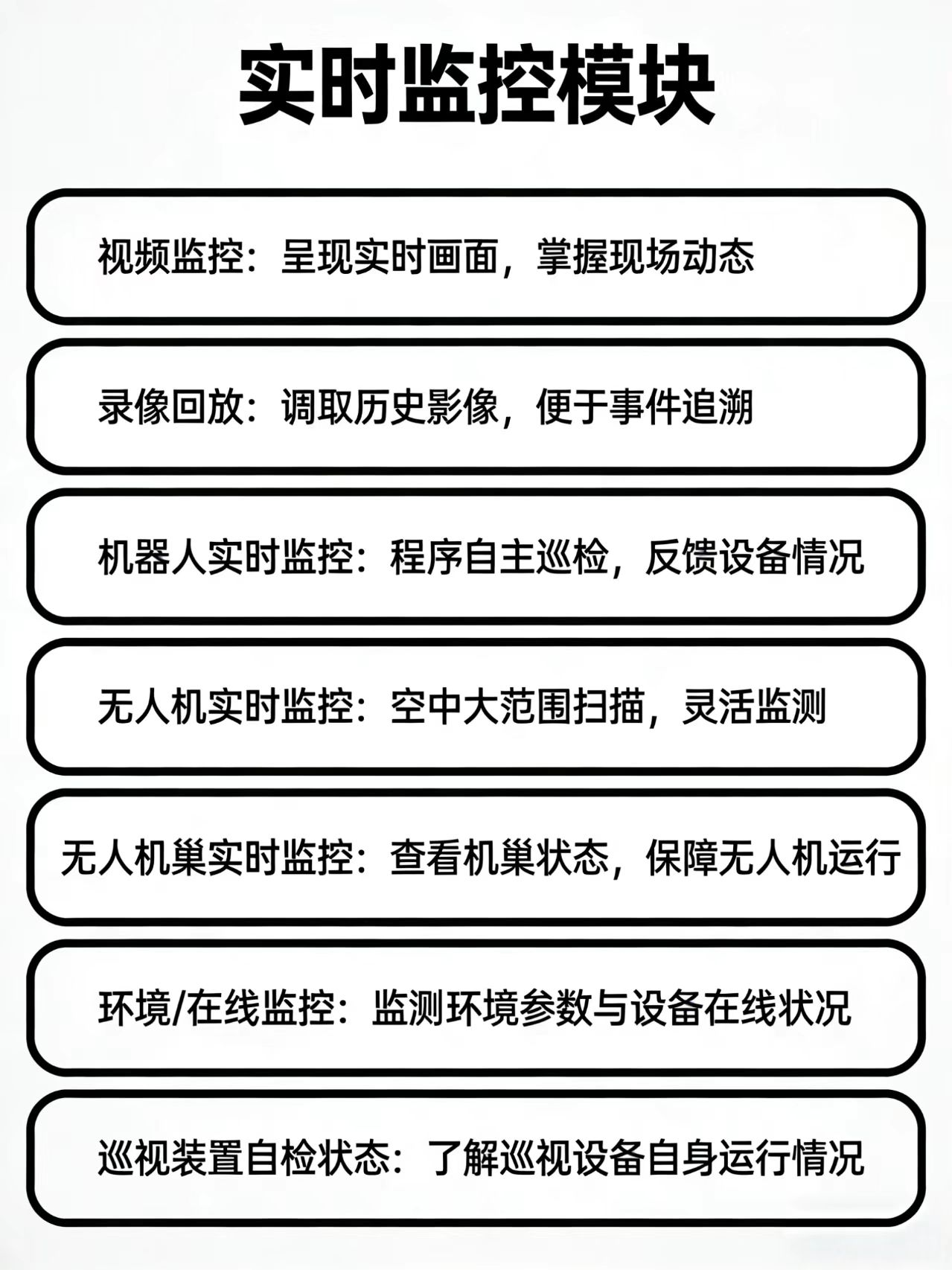

实时监控模块

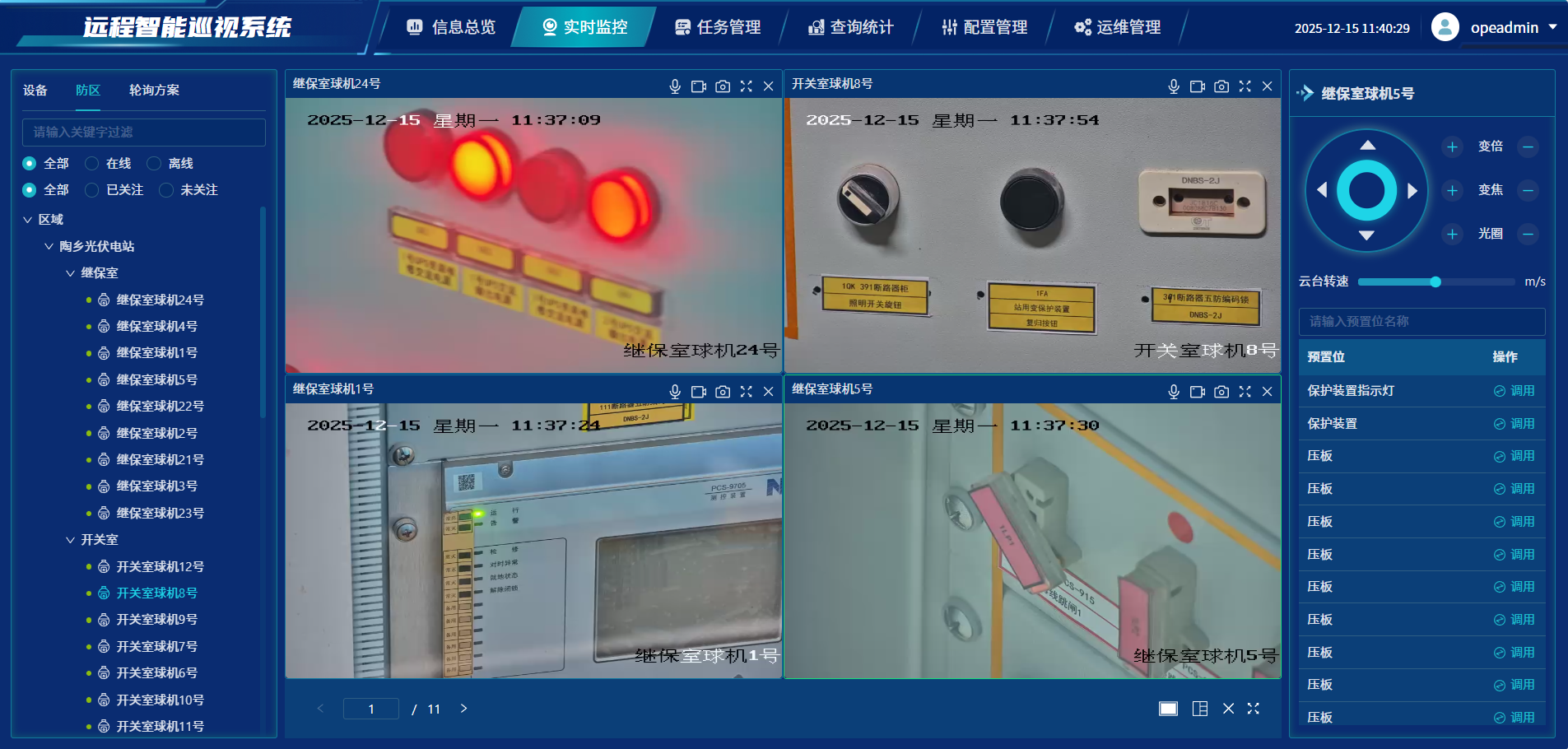

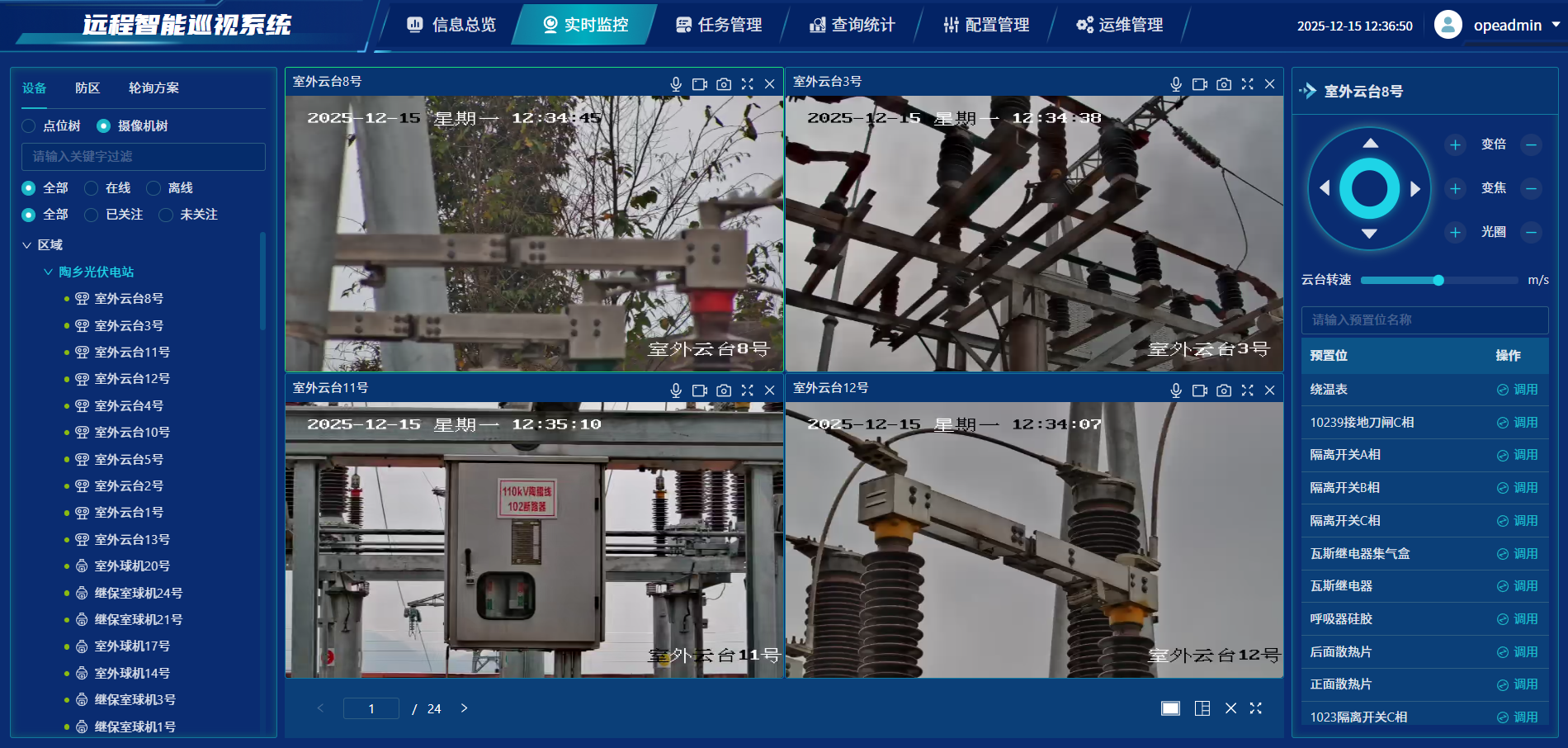

实时监控模块介绍在右侧控制台，可对摄像头进行多种操作。能调整变倍，放大或缩小监控画面；实现变焦，清晰捕捉设备细节；调节光圈，适应不同光照环境；还能控制云台转速，灵活改变摄像头的监控角度和范围，快速定位到所需观察的设备部位。

设备区功能介绍：¶

实时监控模块介绍防区部分可根据电站实际区域进行设置，例如划分不同区域，便于针对性地对特定区域进行重点监控与管理，确保各关键区域的设备安全与运行状况尽在掌握。

防区功能介绍：¶

实时监控模块介绍

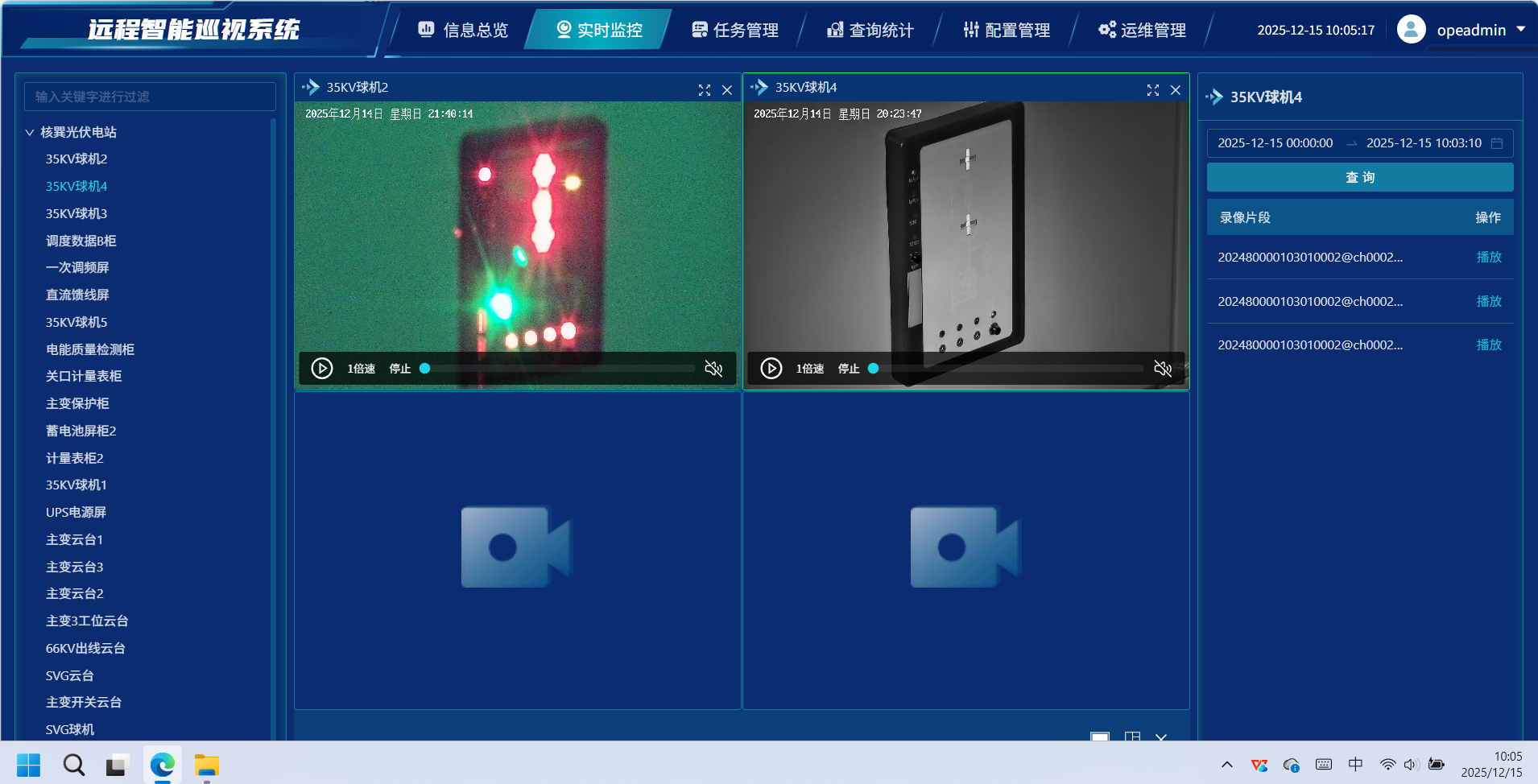

在远程智能巡视系统中，先在左侧选择摄像头，再在右侧选择录像片段进行播放，中间区域便会呈现相应录像画面，方便查看历史监控内容。

录像回放功能介绍：¶

实时监控模块介绍¶

巡视装置自检状态：输入标题定期对巡视设备自身的硬件及软件运行状况进行自我检查，如设备连接是否正常、各项功能是否完好，确保巡视工作可靠开展。您的内容打在这里，或者通过复制您的文本后，在此框中选择粘贴，并选择只保留文字。您的内容打在这里，或者通过复制您的文本后……

任务管理模块¶

任务监控巡视结果查询实时查看巡视任务执行状态、进度等情况。方便用户按条件查找过往巡视任务的结果信息。

巡视计划巡视报告用于制定、编辑巡视任务的时间、路线、范围等安排。自动或手动生成巡视任务总结文档，呈现巡视详情及结论。

巡视结果分析执法记录仪分析对巡视获取的数据和情况进行整理、剖析，找出潜在问题。针对执法记录仪记录内容进行分析，提取关键信息辅助判断。

任务管理模块¶

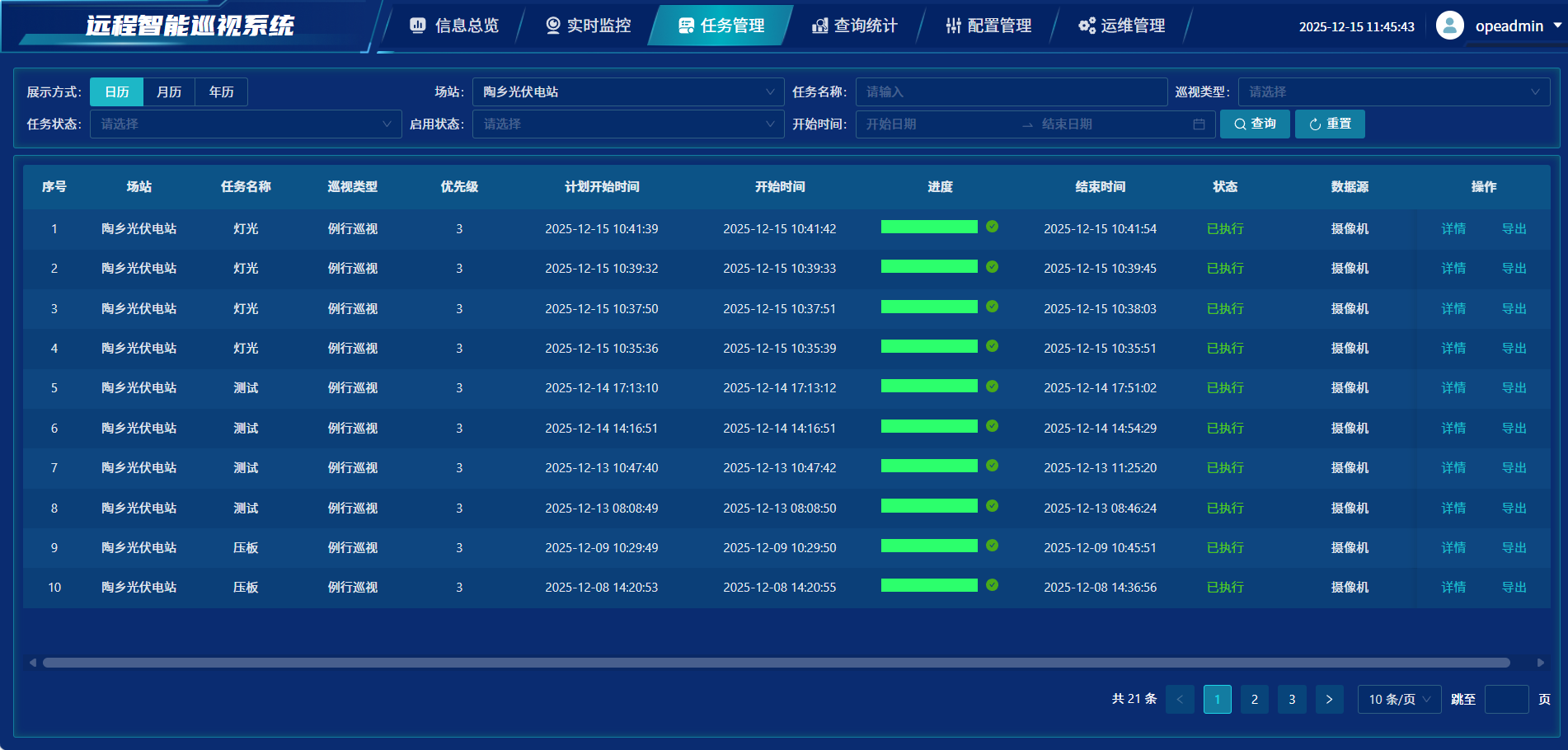

任务监控：任务监控模块可以让你实时掌握任务管理系统中各项巡视任务的执行进度，比如当前任务进行到哪个阶段了。还能查看任务的状态，像已执行、未执行、执行中，以及相关任务的开始和结束时间等信息，方便及时发现任务执行过程中可以能出现的问题。

任务管理模块¶

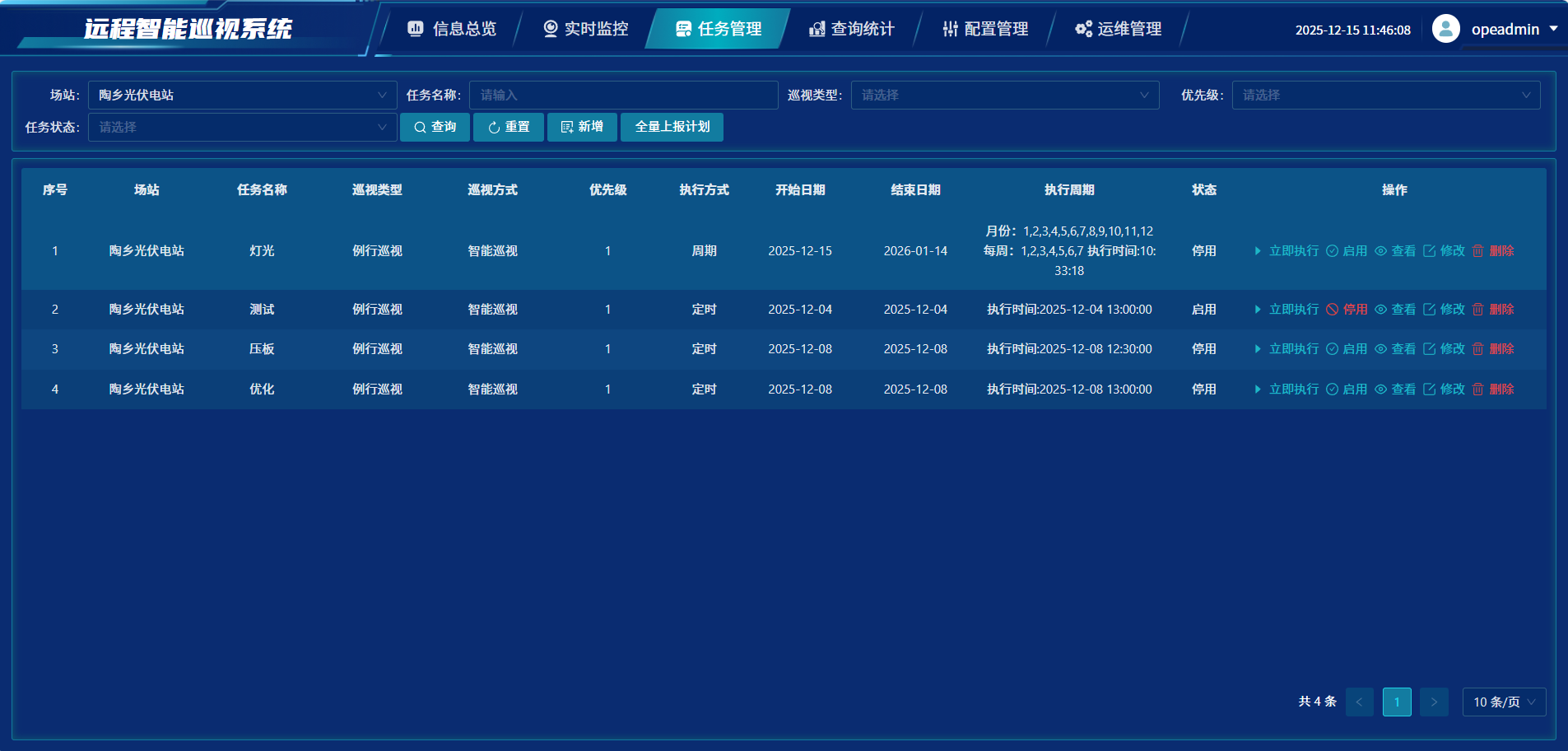

巡视计划：巡视计划管理中枢，清晰呈现各项巡视计划关键信息，包括场地、任务名称、巡视类型、方式、优先级、执行方式、时间及状态等。通过操作栏，可便捷执行多种管理操作：删除功能：允许移除不再需要的巡视计划。启用 / 停用功能：依据实际需求灵活控制巡视计划的执行状态，有效提升任务管理的效率与灵活性。

任务管理模块¶

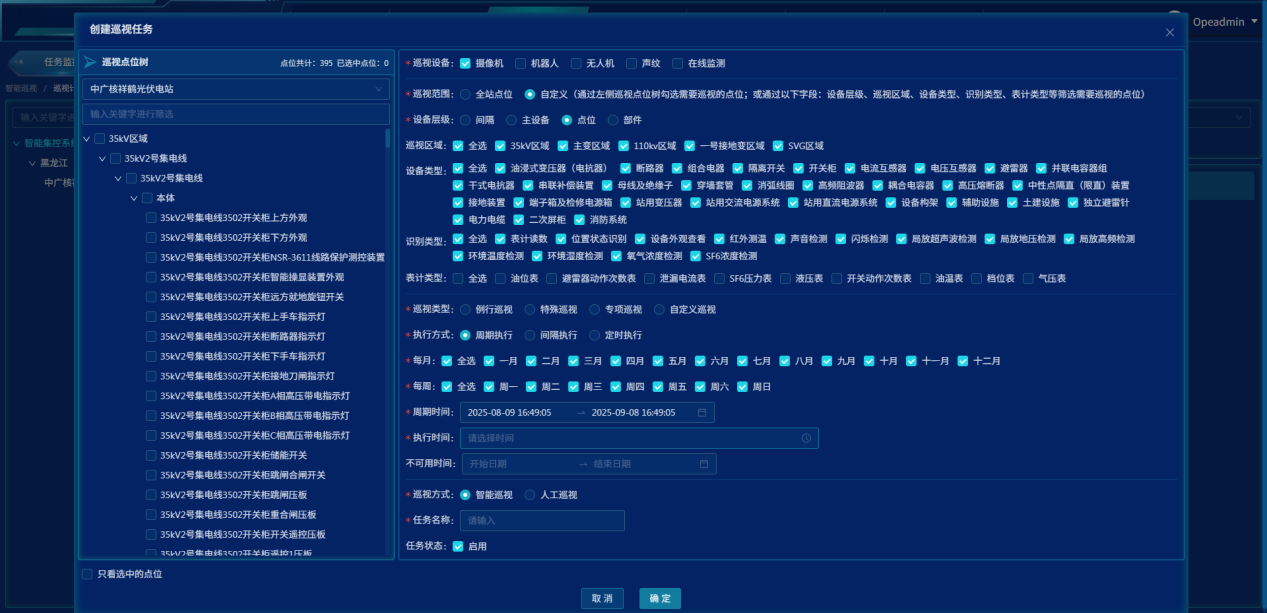

巡视计划：功能描述： 1、展示巡视计划数据，支持通过场站、任务名称、巡视类型（例行巡视、特殊巡视、专项巡视、自定义巡视）、优先级（1/2/3/4）、任务状态（待执行、已执行、执行中、暂停、终止、未执行、超期）等条件筛选，点击新增，打开创建巡视任务弹窗，选择巡视点位，配置巡视参数，参数包含巡视设备、巡视范围、设备厂家、巡视区域、设备类型、识别类型、算法、表计类型、巡视类型、执行方式、执行周期（每月、每周）、周期时间、执行时间，不可用时间、巡视方式、任务名称、任务状态；

任务管理模块¶

巡视计划下发：智能巡检任务下发流程 1. 选择择巡检对象：在左侧“巡检点树”，依据需求勾选择如“35kV 区域”下具体设备（像 35kV2 号集电线路相关设备），确定要巡检的点位。 2. 设置基础信息：选择“摄像机”等巡视设备，定“自定义”等巡视范围，按设备类型（全站、35kV 区域等）、设备属性（间隔、主设备等）精准筛选择。 3. 规划巡检细节：选择“例行巡视”等巡视类型、“周期执行”等执行方式，设定巡检月份（如八月）、日期（如周六）、具体时段（2025 - 08 - 11 14:39:31 - 2025 - 09 - 10 14:39:31 ），还可设执行间隔、不规则时间（可选择填）。 4. 确认任务信息：选择“智能巡视”等巡视方式，填“任务名称”，确认无误后点“确定”，完成后巡检任务下发。 5.下发完成后会按照设置的时间执行，任务下发的任务优先级1，如需立即执行点立即执行即可，立即执行的任务优先级2会将其他正常巡检的任务暂停，优先执行当前所选择的任务。

巡视计划下发注意事项： 1.对象选择精准性需在 “巡检点树” 中明确勾选具体设备（如 35kV 2 号集电线路），避免漏选 / 错选区域；巡视设备类型（摄像机等）、范围（全站 / 35kV 区域）需与实际需求一致。 2.时间设置规范性执行时间需同时填写月份、日期、时段（如 “2025-08-11 14:39:31 - 2025-09-10 14:39:31”），不可空缺；执行间隔 / 不规则时间需按需填写，避免任务重复 / 遗漏。 3.任务属性明确性需选定 “例行巡视” 等类型、“周期执行” 等方式；任务名称需简洁标注核心信息（如 “35kV 区域月度例行巡检”），便于后续识别。 4.优先级执行规则正常下发任务默认优先级 1，按设定时间执行；若选择 “立即执行”，优先级 2 会暂停其他5.常规巡检任务，需确认紧急性后再操作。 5.确认环节不可省所有信息填写后需再次核对设备、时间、类型，确认无误后点击 “确定”；任务下发后若需调整，需在执行前撤回并重新配置

任务管理模块¶

巡视结果分析： 1. 核心功能多维度信息整合：界面展示了巡视任务对应的 “场地、设备信息、问题详情、缺陷类型” 等关键数据，覆盖设备异常的具体表现（如 “110kV 母线 PT... 工作灯不亮”）与缺陷等级。问题分类呈现：通过 “缺陷类型” 字段（如 “闪络痕迹”“设备表面污损”）对巡视问题进行归类，便于统计同类缺陷的发生规律。 2. 应用价值可基于该界面快速筛选特定设备 / 区域的巡视结果，定位高频问题设备；结合缺陷详情与类型，为设备维护、故障预警提供数据支撑，提升巡视工作的闭环管理效率。

任务管理模块¶

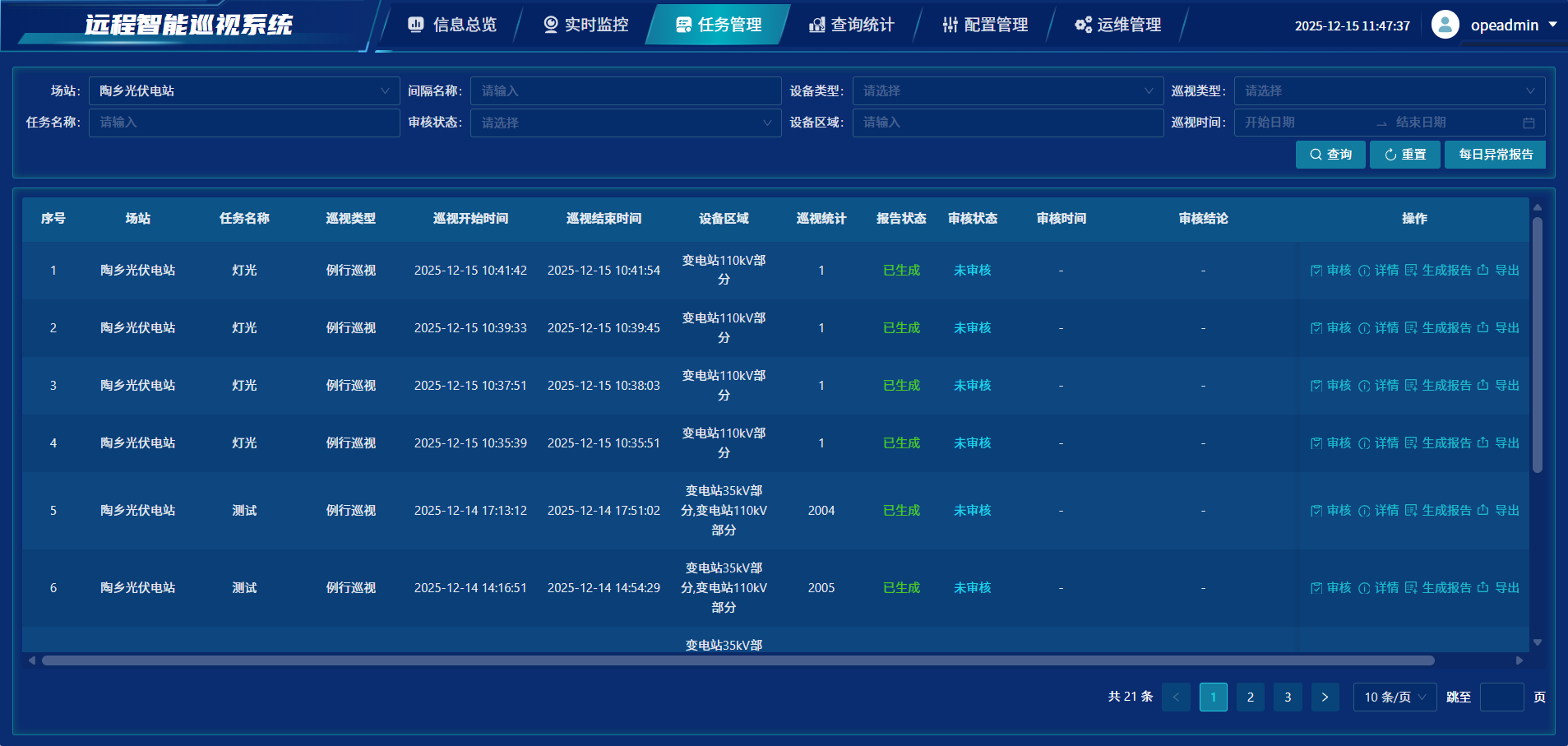

巡视报告： 1.多条件查询：在此远程智能巡视系统任务管理页面，可通过场站（如陶乡光伏电站）、任务名称、间隔名称等多种条件，精准筛选想要查看的巡视报告，方便快速定位特定巡视任务情况。 2.基本信息呈现：清晰展示巡视任务的各类基础信息，包括巡视类型（如例行巡视）、巡视开始与结束时间，以及设备区域（像变电站 110kV 部分等），让人对任务执行情况一目了然。 3.报告状态追踪：能直观看到巡视统计结果和报告状态，如已生成报告，且明确显示审核状态（如未审核），掌握报告当前进展。 4.审核功能：具备重要的审核操作功能，可直接在操作栏点击 “审核” 按钮对巡视报告进行审核，同时还能查看详情、生成报告以及导出等，确保巡视报告的准确性和有效性，为后续设备运维等工作提供可靠依据。

执法记录仪分析功能视频上传操作规范

视频准备与信息填写

上传操作与时效要求

格式算法与网络保障

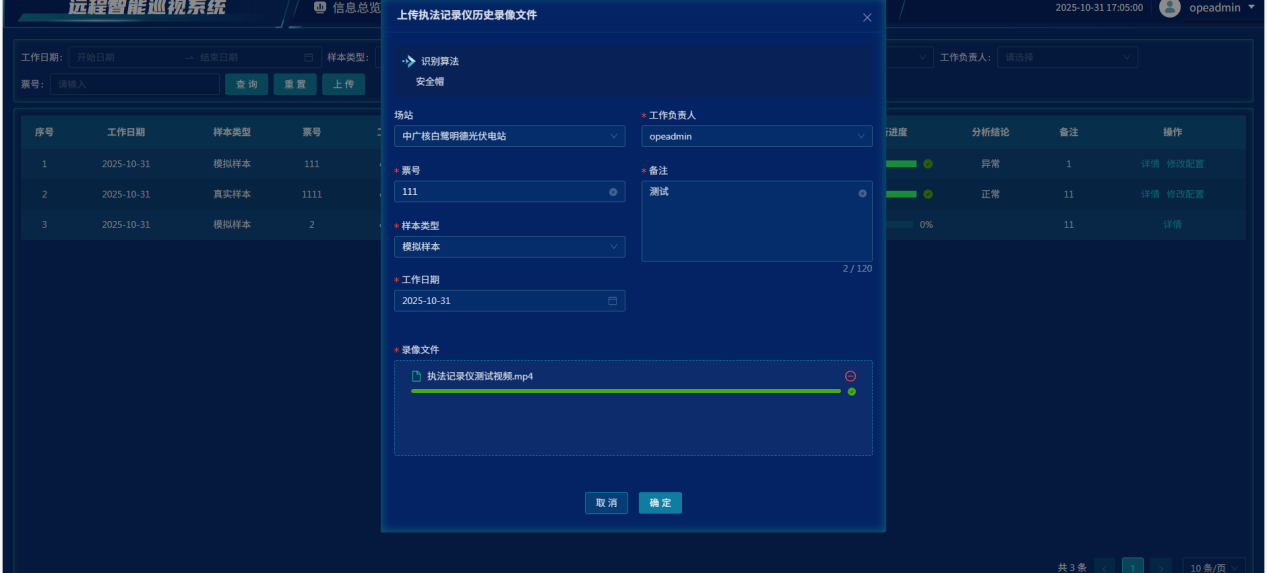

失败处理方法视频准备：完整未删改，分辨率≥1080P，无严重模糊/遮挡。信息填写：选对应场站，填工作票号，备注作业时间/地点。上传操作：进入“视频上传”模块，勾选文件等进度100%，确认成功再关闭。时效要求：执法结束后24小时内上传，避免数据丢失。格式仅支持MP4/AVI，不符需提前转换；算法自动匹配“未戴安全帽识别”模型；网络需保持稳定，勿中断或重复提交失败处理：若分析失败，先校验视频质量 / 格式，再重新上传

执法记录仪分析功能

安全帽检测流程规范

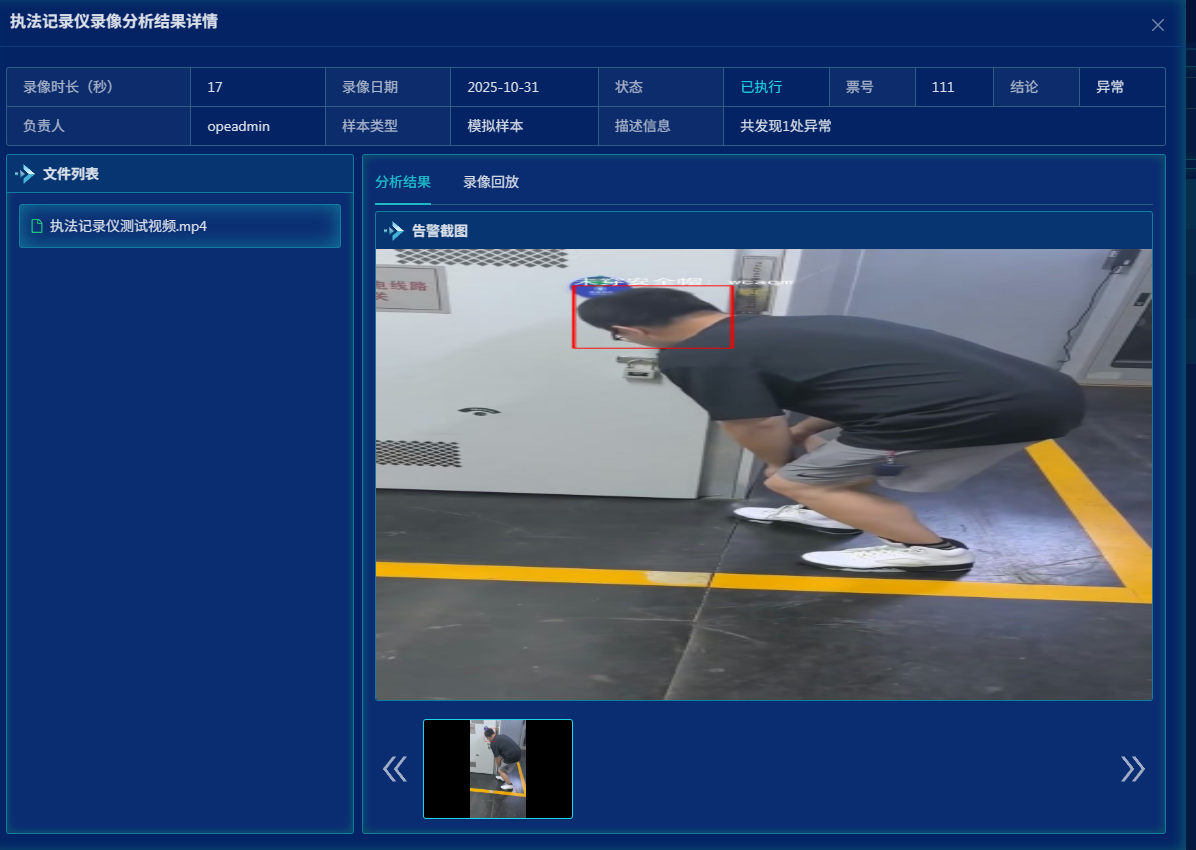

01 02 标注规则结果处理系统自动标红未戴安全帽者，记录时间，人工核查逆光遮挡，修正保存。导出分析报告与标注视频，按规定归档，严守数据安全，禁私传违规视频。

AI分析上传规范与问题解决

上传失败解决

分析无结果检查文件大小、网络或格式，确保符合要求。确认视频清晰度，补充完整信息，提升分析质量。

标注不准处理

核心提示上传清晰视频，手动调整标注，提高准确性。遵循上传规范，保证视频质量，优化AI分析效果。

查询统计模块¶

告警信息统计巡视装置可靠性分析可全面统计各类告警信息，能按所属场站、设备类型等条件筛选，直观呈现告警事件详情，如告警源、级别、类型等，方便快速掌握整体告警状况通过对巡视装置相关数据的统计分析，评估其工作的可靠性，比如判断装置是否存在频发故障、数据传输是否稳定等，保障巡视工作有效开展。

巡视任务执行情况统计静默监视告警查询统计专注于对静默监视状态下的告警进行查询与统计，精准定位在特定监视模式下出现的告警情况，帮助排查隐蔽或易被忽视的问题对巡视任务的各项执行指标进行统计，包括任务完成进度、是否按时执行等，便于了解巡视工作的整体执行效率和质量。

查询统计模块¶

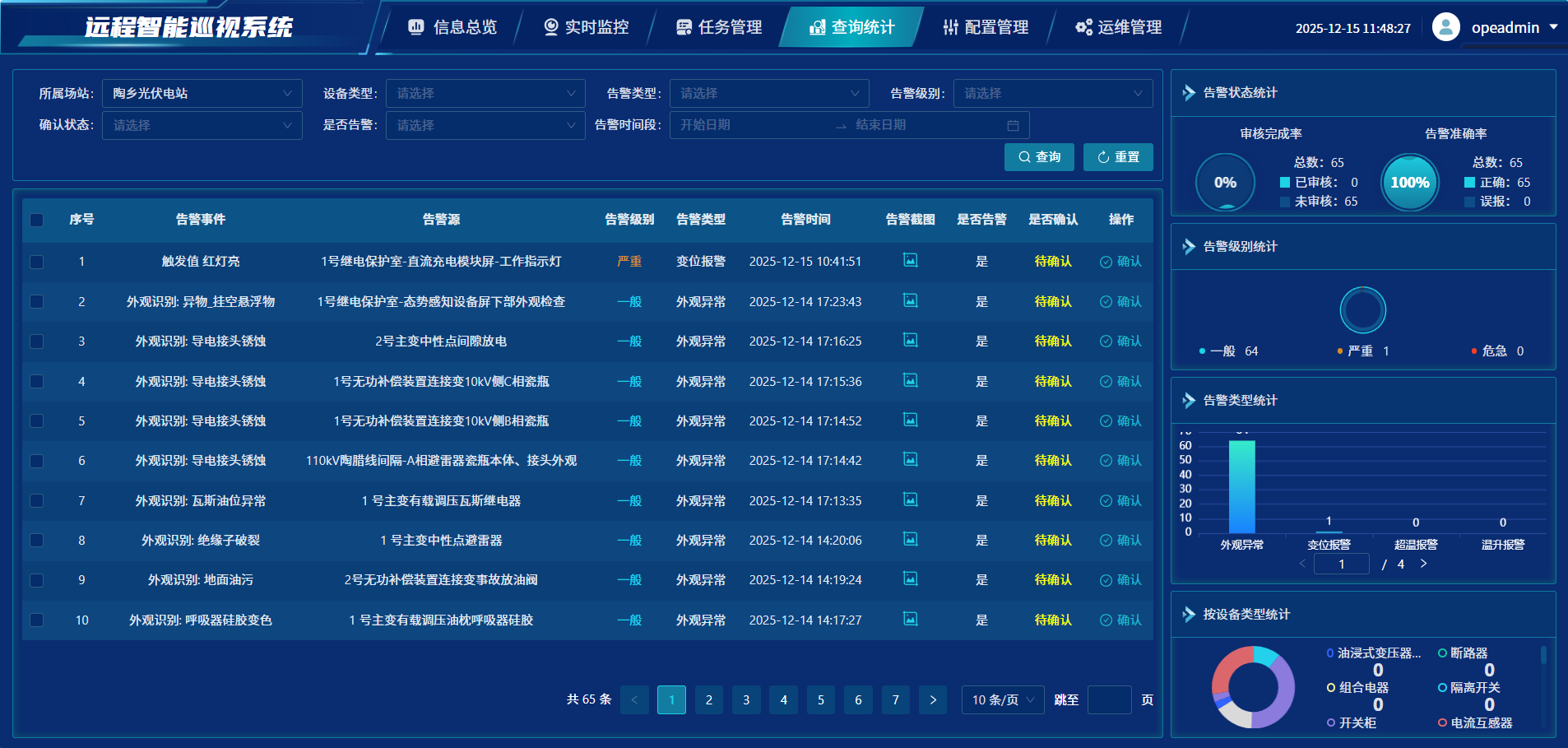

告警信息统计：中间区域以列表形式呈现告警事件详情，包括告警事件内容、告警源、告警级别、告警类型、告警时间等。同时设有 “是否告警” 及 “是否确认” 栏，方便人工审核确认。告警事件处于待确认状态，可点击 “确认” 按钮进行操作。右侧通过多种图表对告警状态、告警级别、告警类型以及按设备类型进行统计，如告警状态统计中的审核完成率和告警准确率等数据，直观反映系统告警情况，帮助运维人员全面了解设备运行状态，及时处理异常。

查询统计模块¶

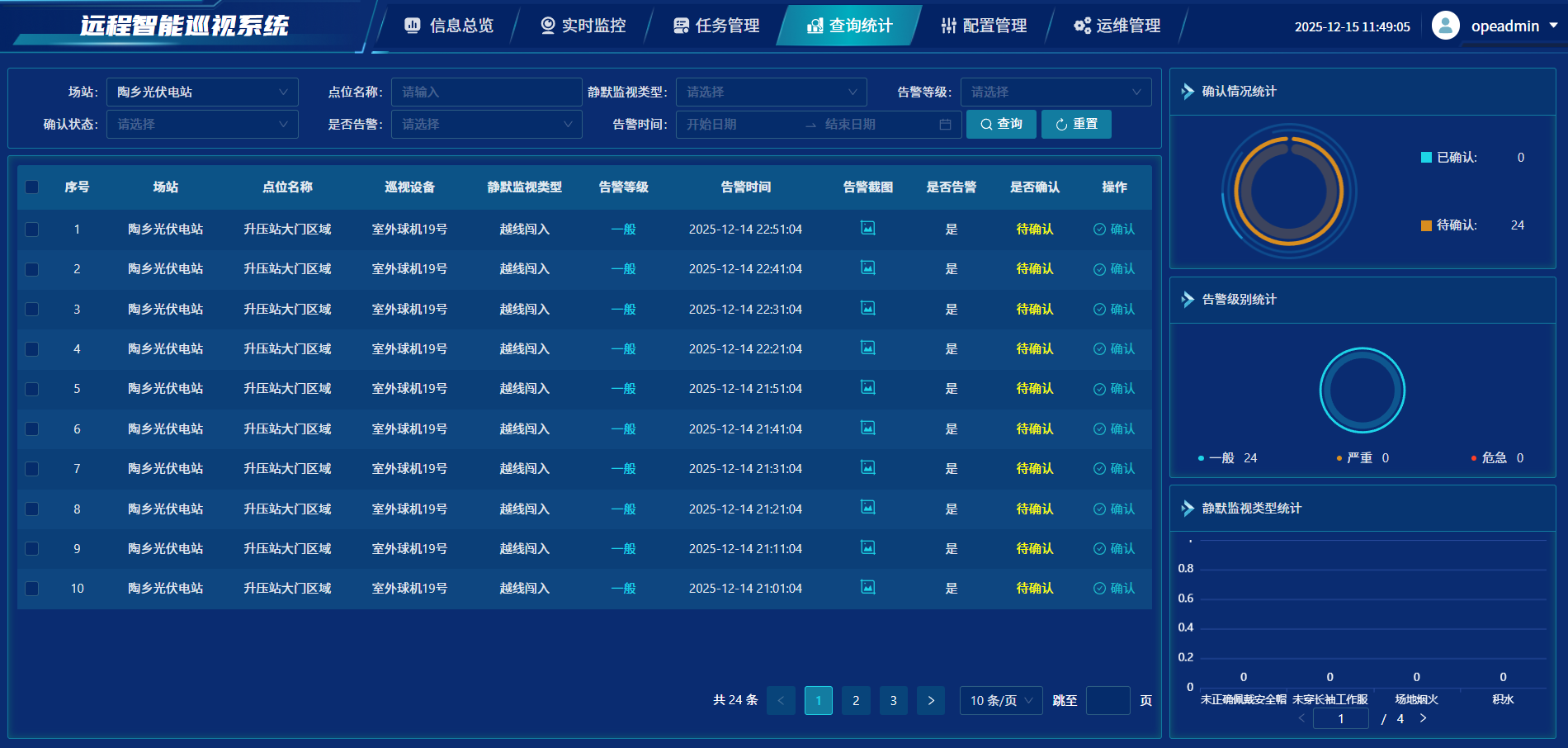

静默监视告警查询统计：功能定位：该界面聚焦静默监视场景下的告警管理，支持按场站、点位名称、静默监视类型等条件筛选告警，实现对越线闯入等风险事件的精准追踪。告警信息管理：列表呈现告警的场站、点位、设备、类型、级别及时间等详情，所有告警当前处于 “待确认” 状态，可通过 “确认” 按钮完成人工审核操作，实现风险事件的闭环管理。统计可视化：右侧通过环形图展示确认情况（24 条待确认），并统计告警级别、静默监视类型分布，直观呈现当前风险态势，辅助运维人员快速掌握重点。

查询统计模块¶

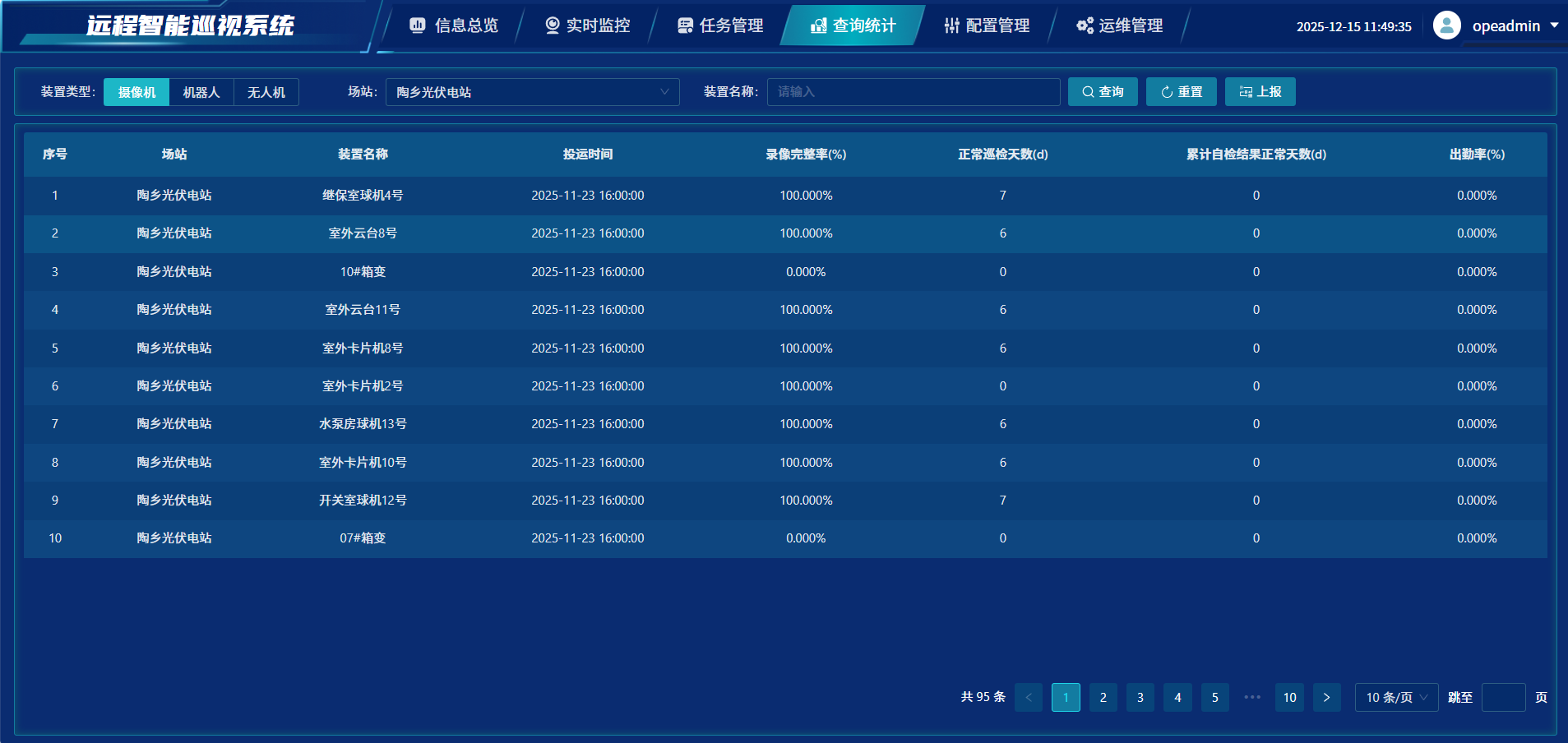

巡视装置可靠性分析：功能定位：该界面用于统计巡视装置（如摄像机）的运行状态，支持按装置类型、场站等条件筛选，辅助评估装置可靠性。核心指标展示：列表呈现装置的投运时间、录像完整率、正常巡检天数、累计自检正常天数及出勤率等关键指标，可直观识别装置运行短板（如部分装置录像完整率为 0）。应用价值：通过多维度数据统计，助力运维人员掌握装置运行状态，为装置维护、优化巡检方案提供数据支撑。

查询统计模块¶

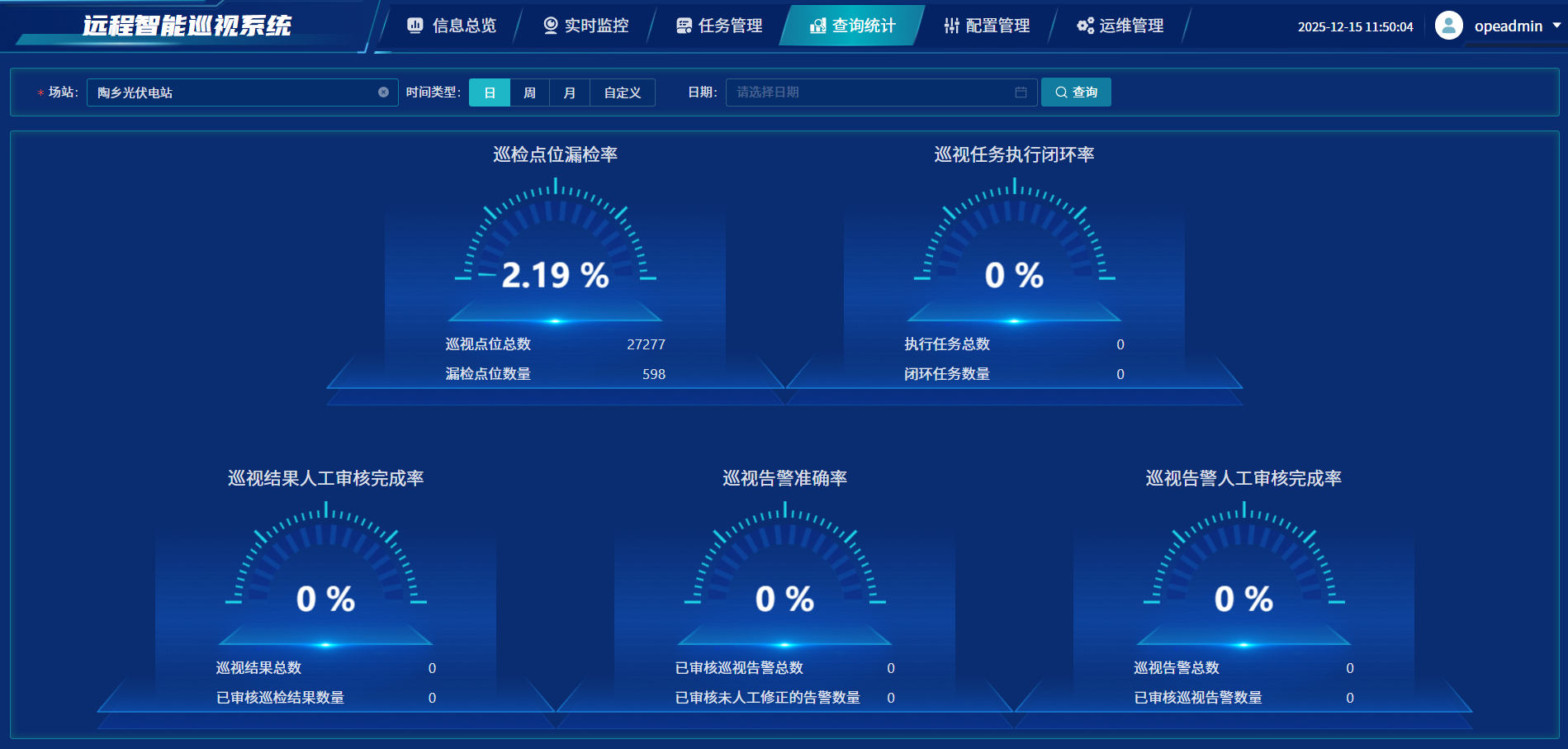

巡视任务执行情况统计：功能定位：该界面聚焦巡视任务全流程指标统计，支持按场站、时间类型（日 / 周 / 月等）筛选数据，直观呈现巡视工作效能。核心指标展示：巡检点位漏检率：当前为 2.19%（漏检点位 598 个，总点位 27277 个），反映巡检覆盖的完备性；巡视任务执行闭环率、人工审核完成率等指标暂为 0，体现当前任务闭环及审核环节待推进。应用价值：通过多维度效能指标可视化，助力运维团队定位巡视工作短板，推动任务闭环管理与流程优化。

单击此处编辑母版文本样式第二级第三级第四级第五级

配置管理模块¶

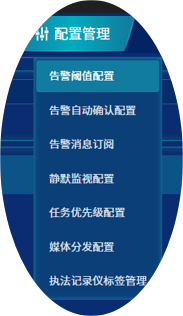

静默监视配置告警阈值配置设定不同设备 / 场景下的告警触发阈值，精准管控告警灵敏度设置静默监视的范围与触发逻辑，强化隐蔽场景的风险监测。

告警自动确认配置任务优先级配置配置告警自动确认的规则与条件，简化常规告警的处理流程定义巡视任务的优先级规则，助力资源向高价值任务倾斜

媒体分法配置告警消息订阅自定义告警消息的接收对象与推送方式，保障信息触达效率。配置巡视媒体数据的分发策略，适配不同终端的接收需求

执法记录仪标签管理管理执法记录仪的标签体系，提升设备与数据的分类效率。

配置管理模块¶

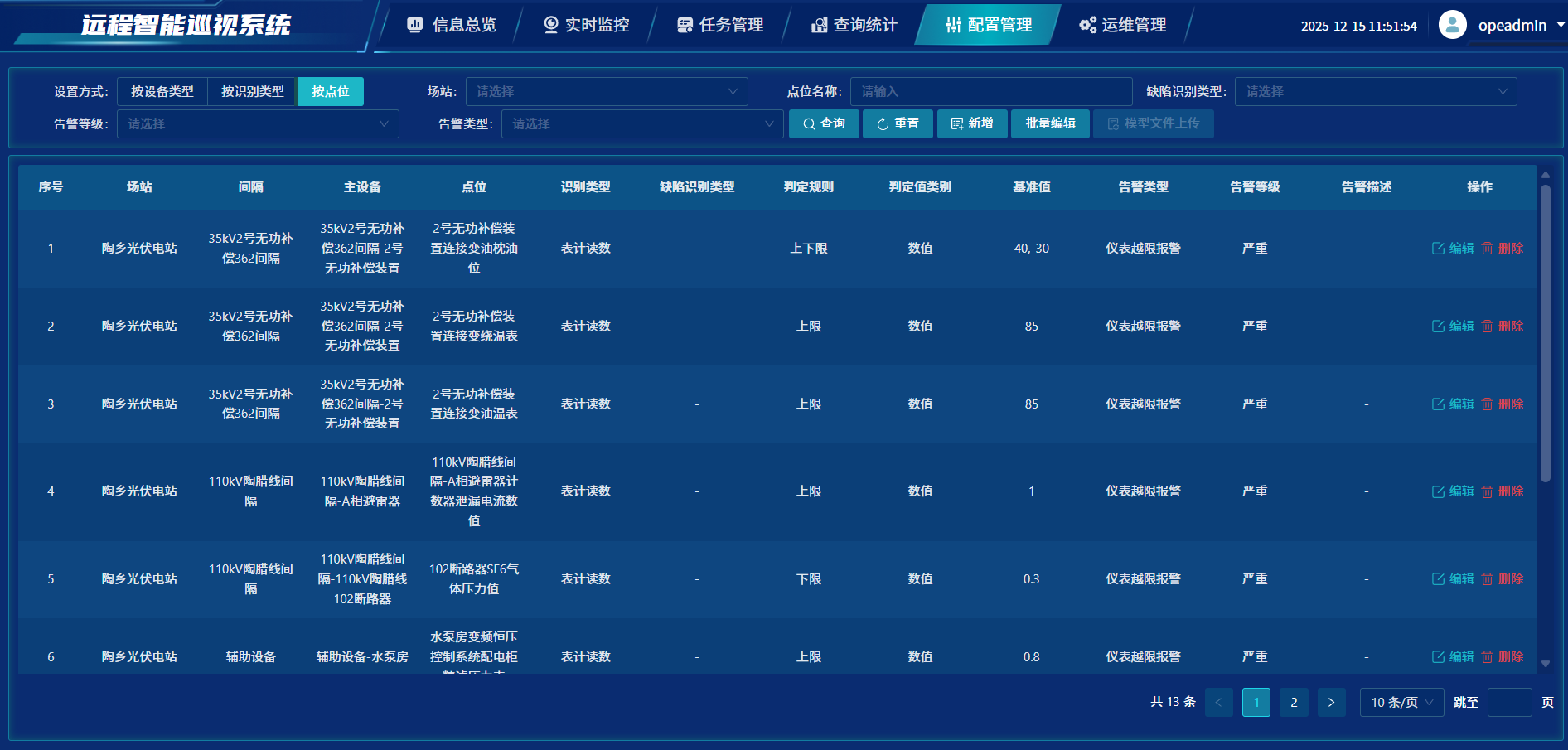

告警阈值配置：功能定位：该界面为 “按点位” 维度的配置模块，聚焦设备点位的告警规则精细化配置，实现不同点位的差异化监测管理。配置内容：列表呈现各点位对应的场站、主设备、识别类型、缺陷判定规则（上下限 / 数值）、基准值及告警级别（如严重级仪表越限告警）等信息，明确各点位的监测标准与告警逻辑。操作支持：支持按场站、点位名称等条件筛选配置项，提供新增、批量编辑、模型文件上传及单条配置的编辑 / 删除操作，适配点位配置的灵活调整与维护。

配置管理模块¶

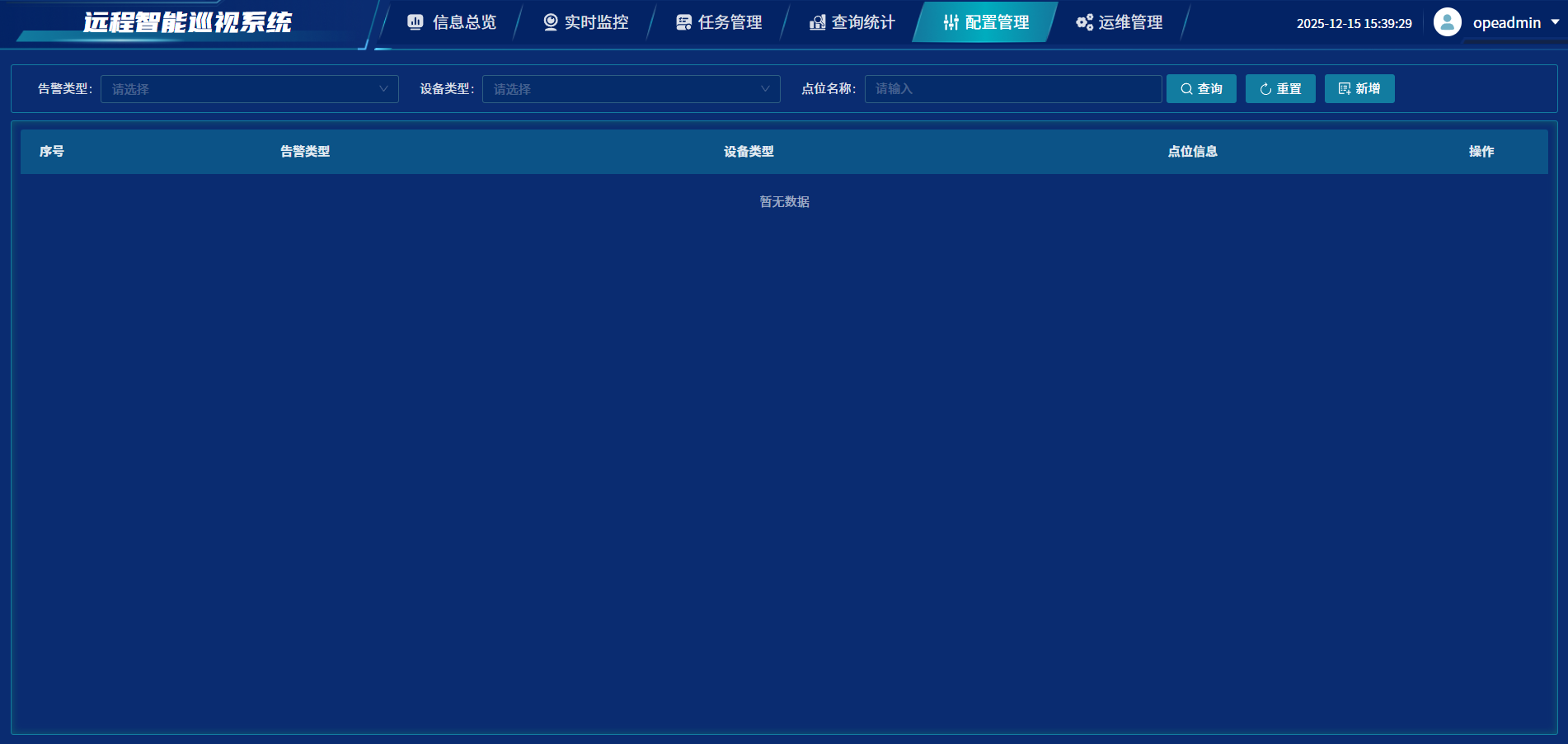

告警自动确认配置：功能定位：此界面用于配置告警自动确认规则，通过预设条件实现常规告警的自动闭环，减少人工重复操作，提升告警处理效率。配置逻辑：可基于告警类型、设备类型、点位信息等维度，设定自动确认的触发条件（如特定级别告警、稳定状态持续时长等）。当前状态：界面支持按筛选条件查询已配置规则，目前暂未录入数据，可通过 “新增” 功能创建自动确认策略。

配置管理模块¶

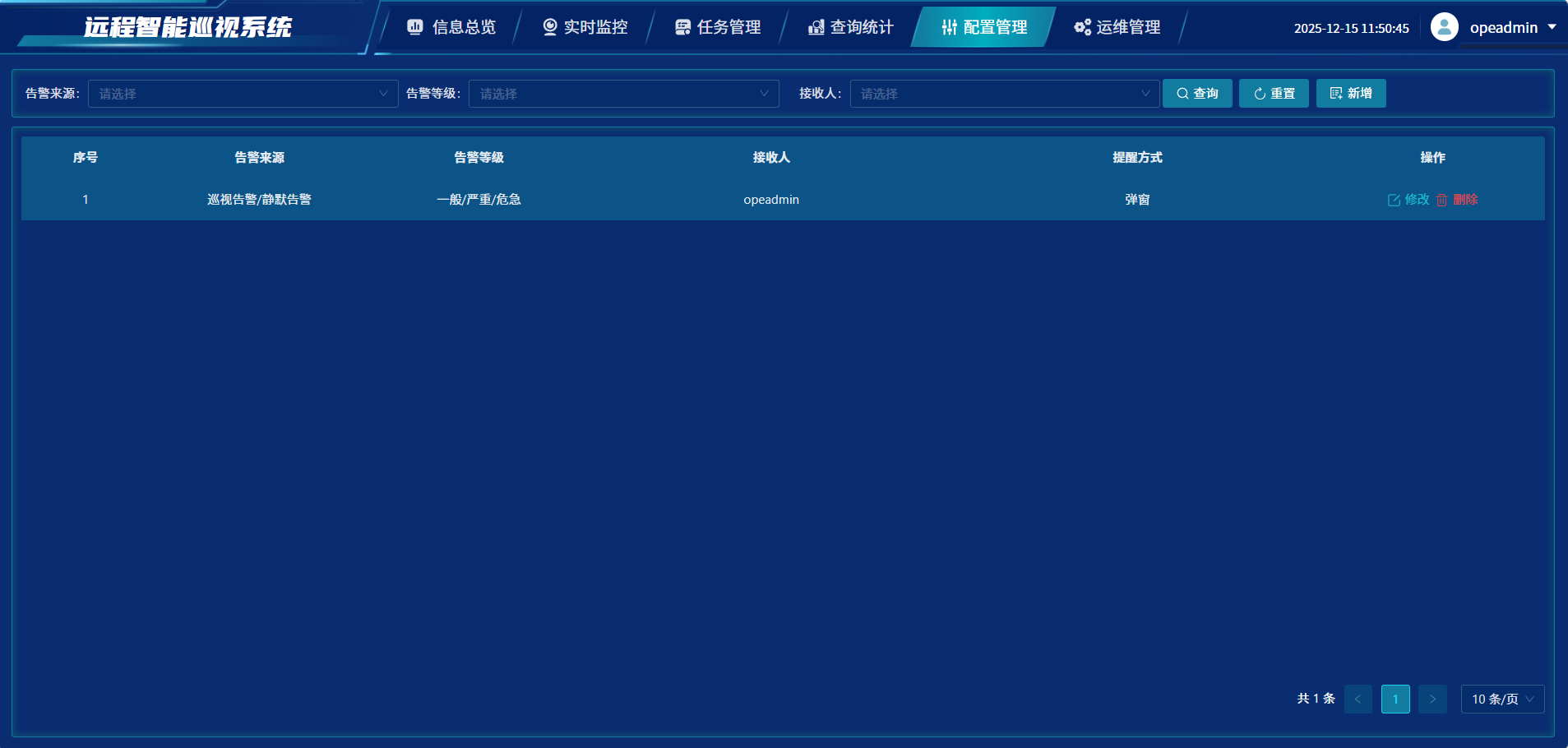

告警消息订阅：功能定位：该界面用于配置告警消息的接收规则，实现告警信息的定向推送，保障相关人员及时获取告警通知。配置维度：支持按告警来源、告警等级、接收人筛选配置项，当前已配置 “巡视 / 静默告警”（覆盖一般 / 严重 / 危急等级）的消息推送，接收人为 opadmin，提醒方式为弹窗。操作支持：提供新增、修改、删除操作，可灵活调整消息订阅的对象与提醒方式，适配不同角色的告警接收需求。

配置管理模块¶

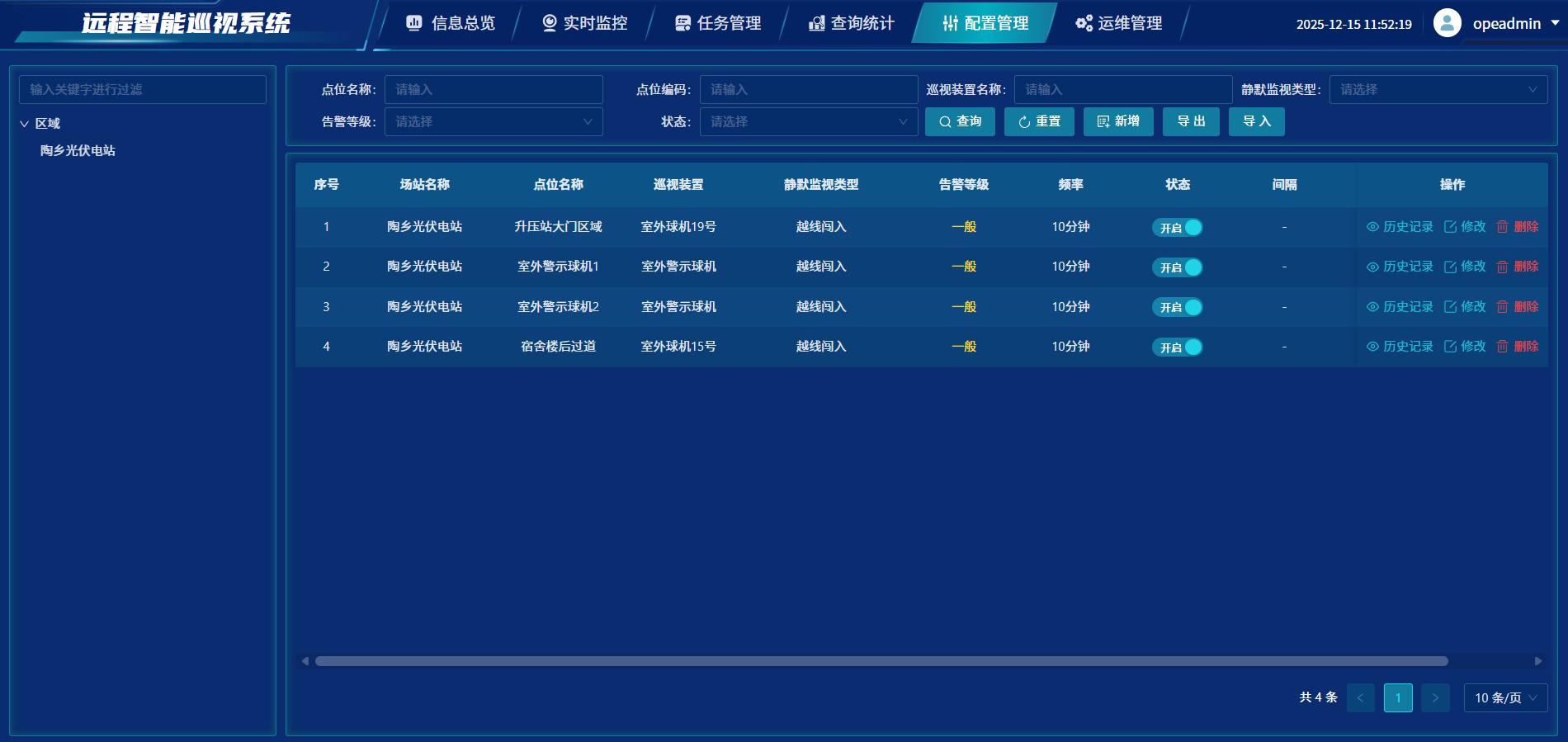

静默监视配置：功能定位：该界面用于配置静默监视的运行规则，针对特定点位与场景（如越线闯入）设置持续监测策略，强化隐蔽区域的风险防控。配置详情：已为陶乡光伏电站多个点位（如升压站大门区域）绑定巡视装置，设定静默监视类型为 “越线闯入”，告警等级为一般，监测频率 10 分钟，当前均处于开启状态。操作支持：支持新增、修改、删除配置，可查看历史记录，同时提供导出 / 导入功能，适配批量配置与管理需求。

单击此处编辑母版文本样式第二级第三级第四级第五级

配置管理模块¶

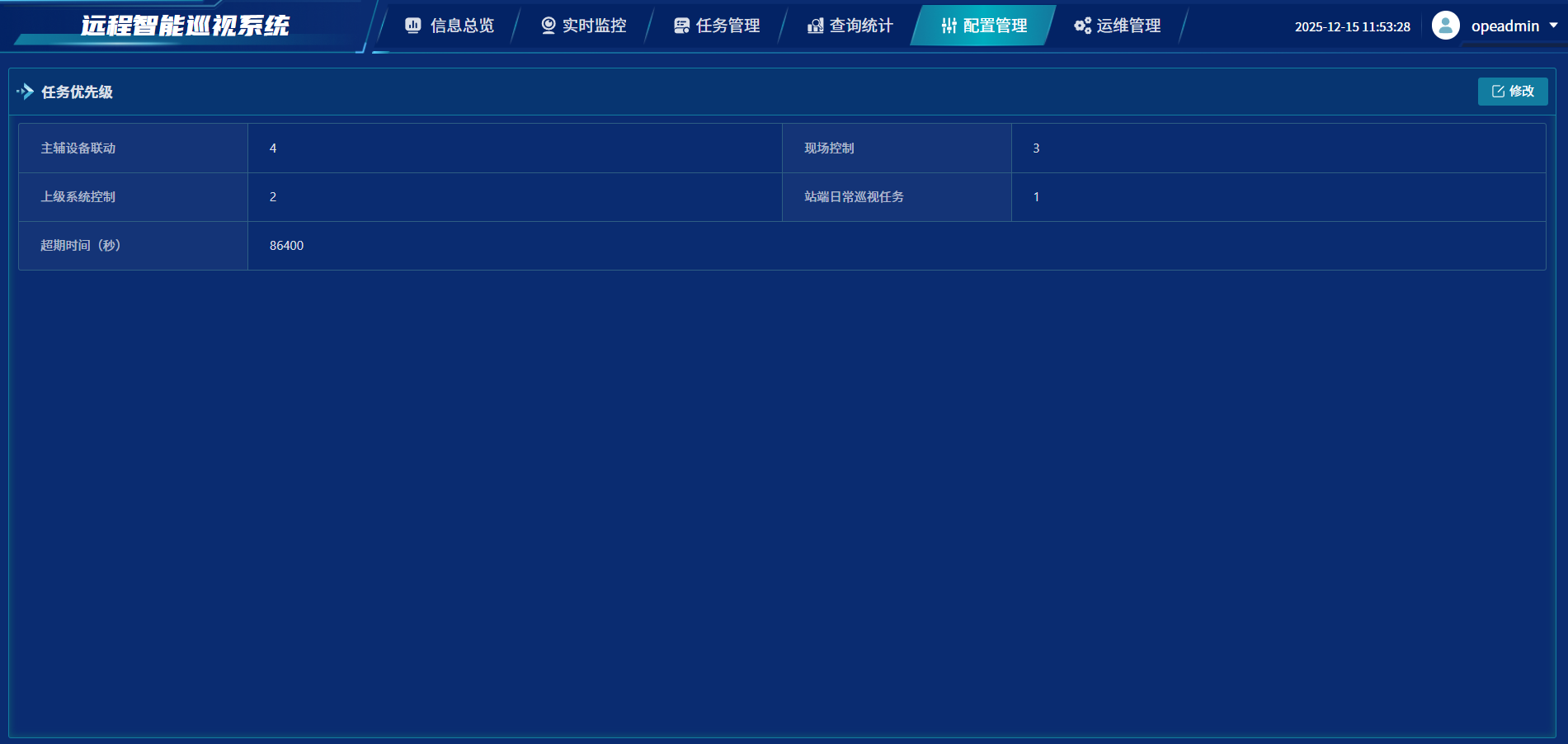

任务优先级配置：功能定位：该界面用于定义不同巡视任务的优先级权重，实现系统资源向高优先级任务倾斜，保障核心工作的执行效率。优先级配置：任务权重：主辅设备联动（4）、现场控制（3）、上级系统控制（2）、站端日常巡视任务（1），明确任务的资源分配优先级；超期时间：设置为 86400 秒（即 24 小时），界定任务超时的时间阈值。操作支持：提供 “修改” 功能，可按需调整任务优先级与超期规则，适配业务场景的动态变化。

配置管理模块¶

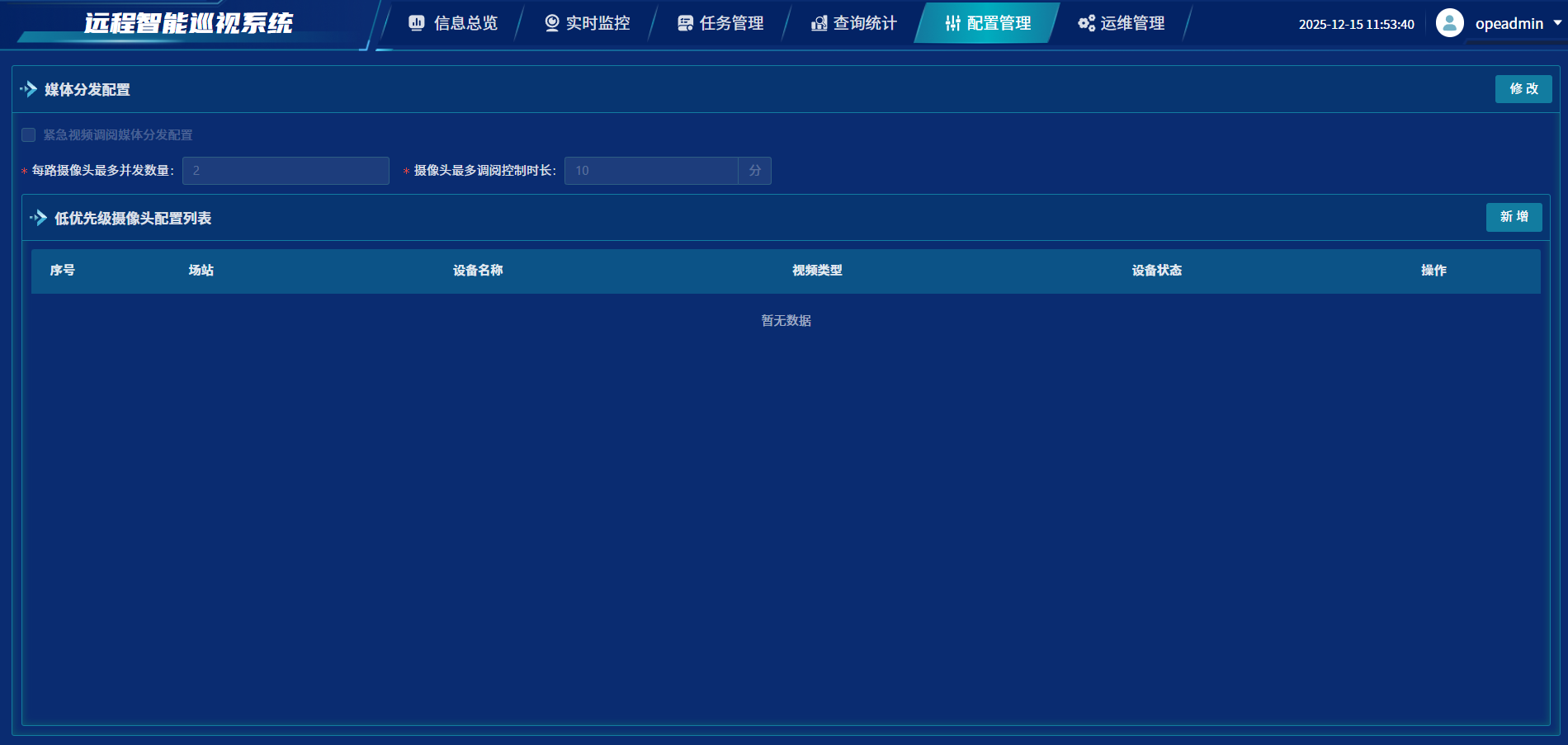

媒体分法配置：功能定位：该界面用于配置紧急视频调阅的媒体分发规则，保障巡视过程中视频资源的合理调度与高效利用。核心配置：紧急调阅规则：设定每路摄像头最多并发数量为 2，摄像头最多调阅控制时长为 10 分钟，避免资源过载；优先级配置：支持新增摄像头的优先级配置列表，目前暂未录入数据。操作支持：提供 “修改”“新增” 功能，可按需调整媒体分发参数与优先级设备列表，适配不同场景的视频调阅需求。

配置管理模块¶

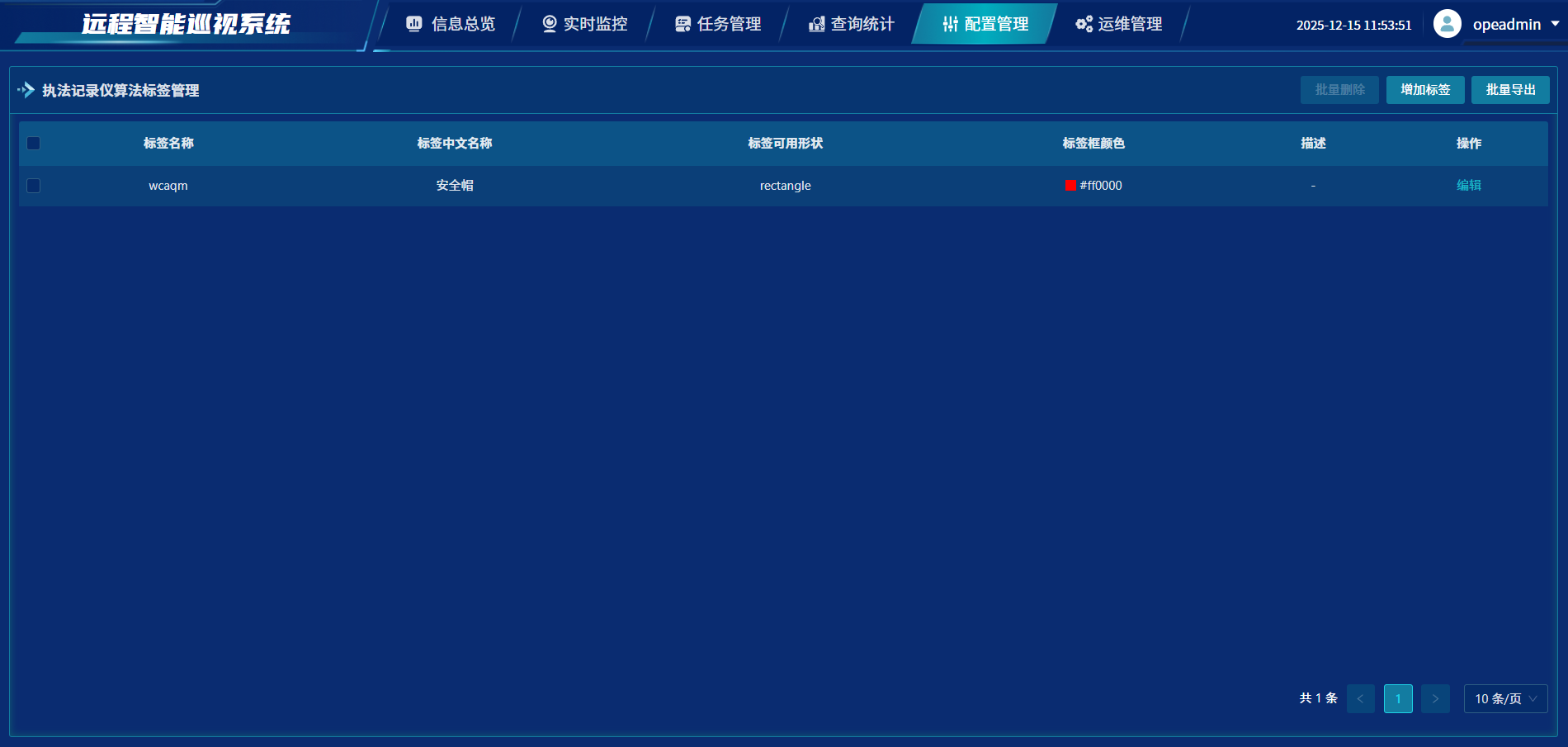

执法记录仪标签管理：功能定位：该界面用于管理执法记录仪的算法识别标签，通过定义标签属性，实现对巡视场景中特定目标（如安全防护装备）的智能识别与标注。标签配置：已配置 “安全帽” 标签，对应标识名称 “wcagqm”，采用矩形形状、红色标签框，可实现对现场人员安全帽佩戴情况的识别标注。操作支持：提供增加标签、批量删除 / 导出、单条标签编辑功能，可灵活扩展标签体系，适配更多场景的智能识别需求。

运维管理模块¶

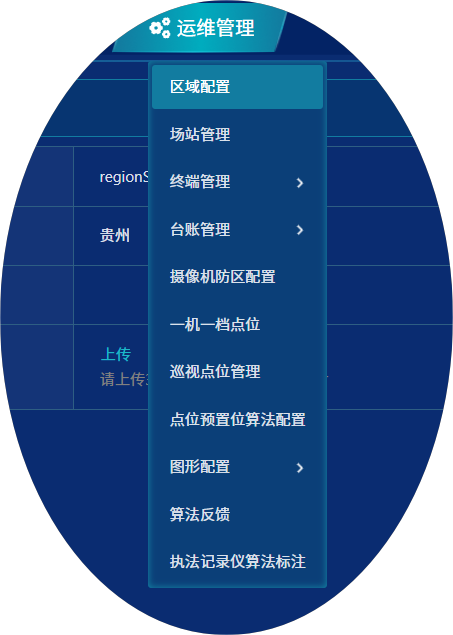

资源类：设备点位类

区域配置、场站管理、终端管理、台账管理摄像机防区位置、一机一点位、巡视点位管理

算法配置类专项管理类点位预置算法配置、算法反馈执法记录仪算法标注、图形配置

运维管理模块¶

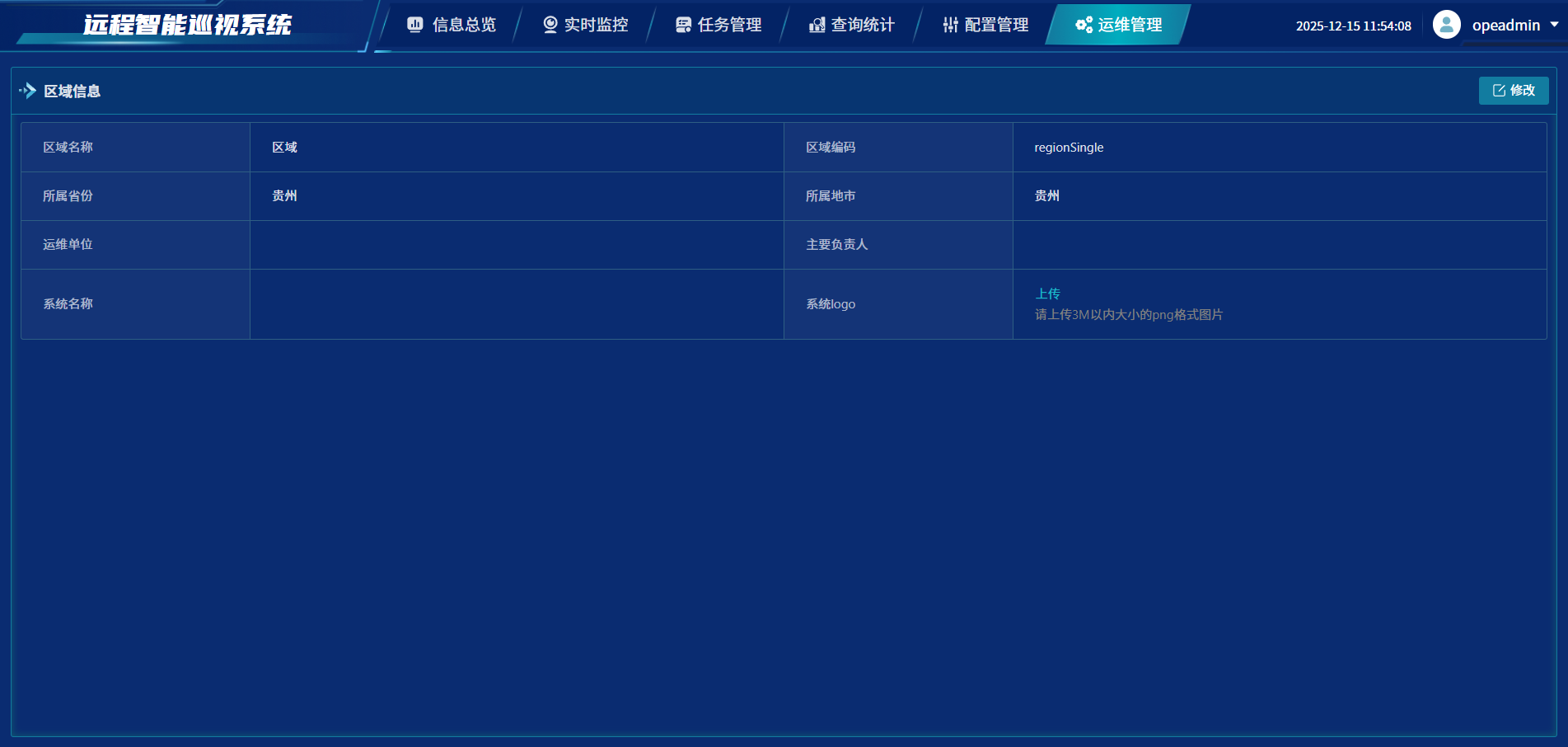

区域配置：功能定位：该界面用于维护巡视区域的基础信息，是系统资源属地化管理的核心配置页，支撑后续场站、设备等资源的关联管理。配置内容：已配置区域所属省份 / 地市为贵州，区域编码为 “regionSingle”，同时支持维护区域名称、运维单位、主要负责人、系统名称及上传系统 logo（3M 以内 png 格式）。操作支持：提供 “修改” 功能，可按需更新区域信息，保障系统资源管理的准确性与完整性

运维管理模块¶

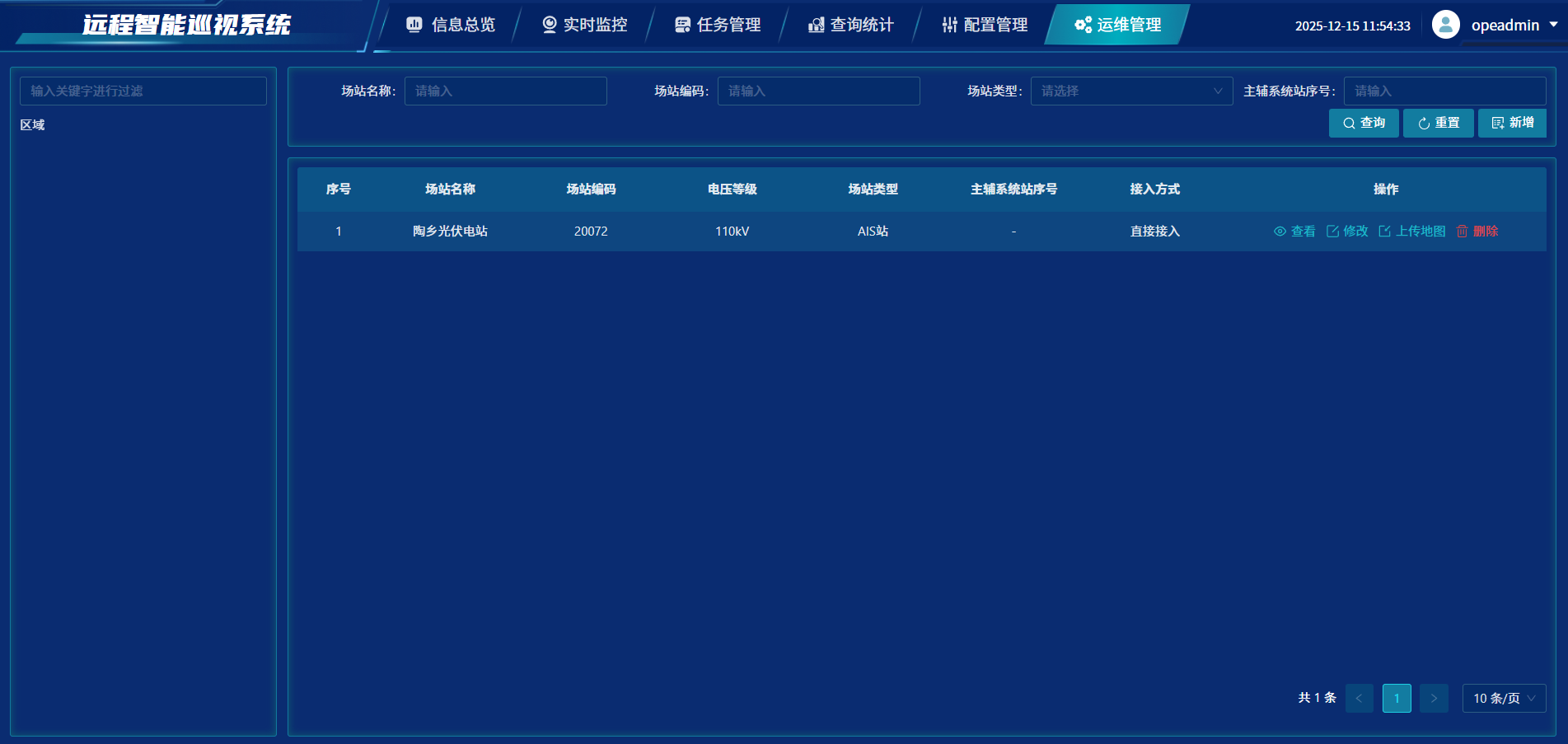

场站管理：功能定位：该界面用于管理巡视覆盖的场站资源，记录场站核心信息并支撑后续设备、任务的关联配置，是区域资源管理的延伸。场站信息配置：已录入 “陶乡光伏电站” 信息，包含场站编码 20072、电压等级 110KV、场站类型 AIS 站，接入方式为直接接入。操作支持：支持按场站名称 / 编码等条件查询，提供新增、修改、删除、上传地图等操作，可灵活维护场站资源库。

运维管理模块¶

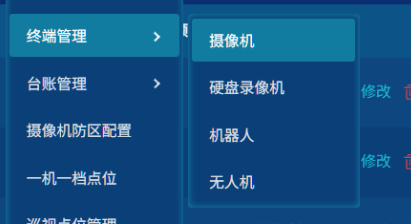

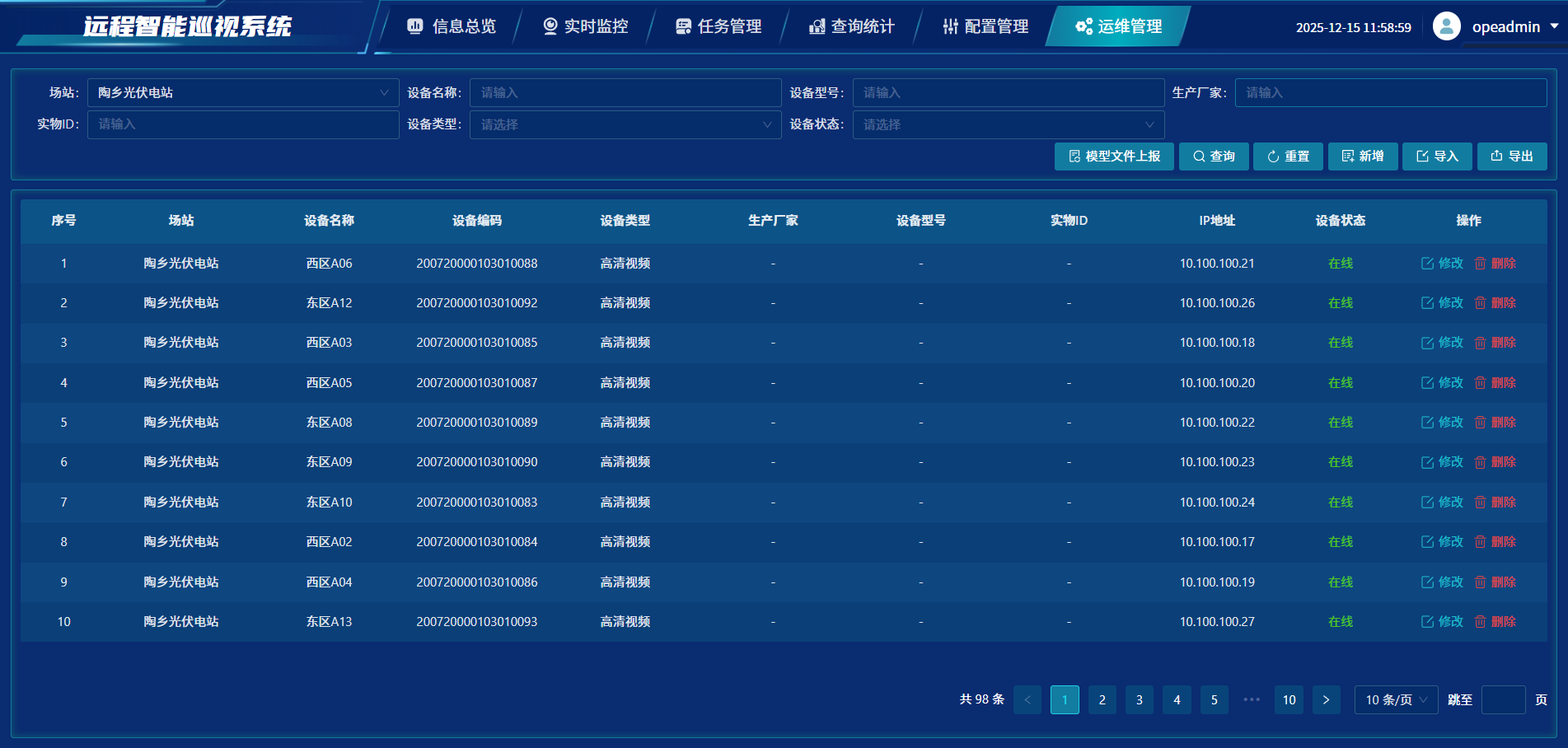

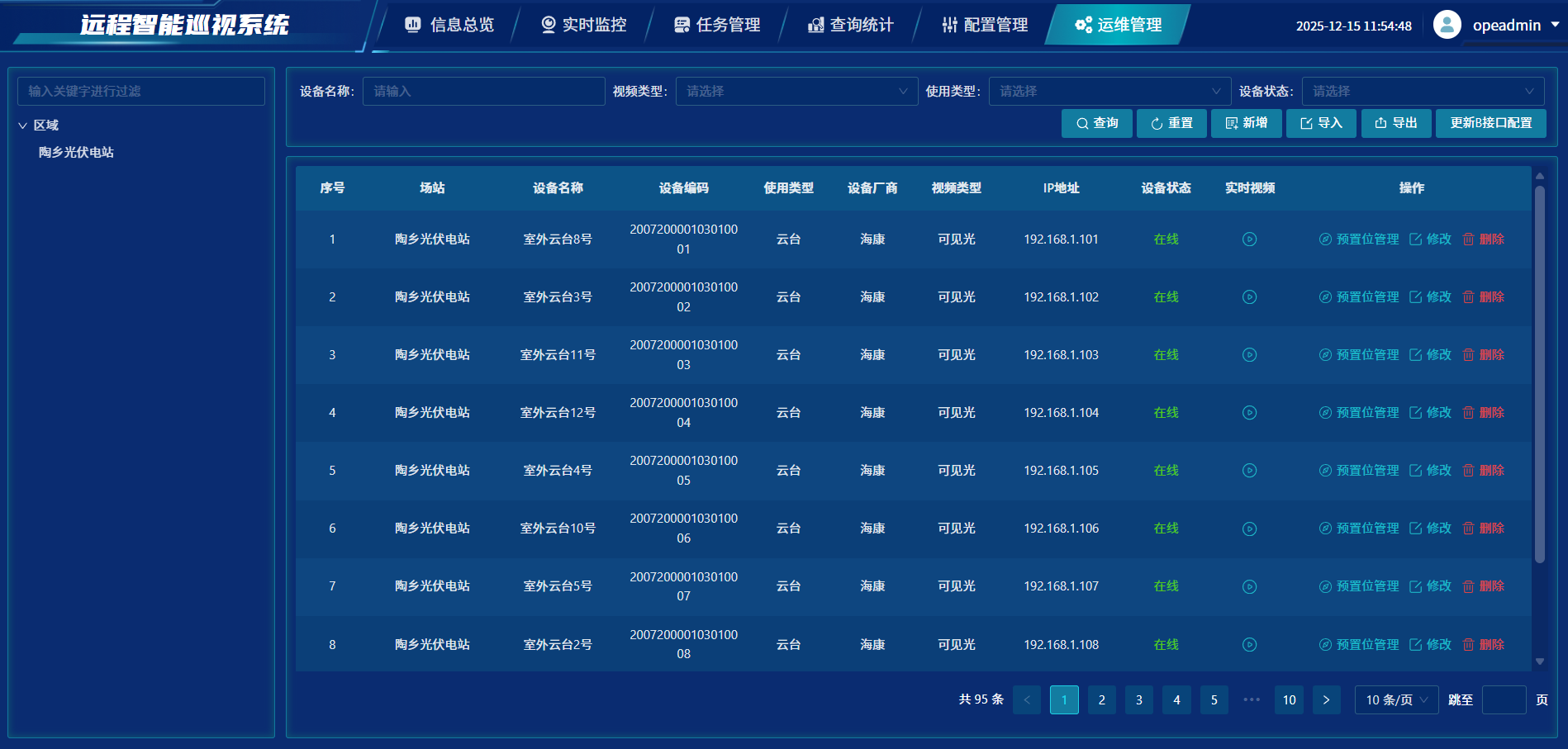

终端管理：功能定位：该界面是终端管理模块的分类入口，通过细化终端类型（如摄像机），实现不同巡视设备的精准管理与配置。终端分类内容：终端管理下拉菜单包含摄像机、硬盘录像机、机器人、无人机等设备类型，当前选中 “摄像机” 分类，聚焦摄像机类设备的运维管理。应用价值：通过对设备类型进行细分，可便捷查看各类终端设备如摄像头等的在线情况，方便运维人员及时掌握设备状态，快速定位故障设备，保障整个巡视系统稳定运行，提升设备管理和巡视任务执行的效率。

运维管理模块¶

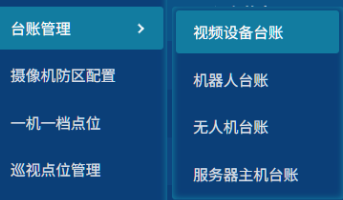

台账管理：功能定位：此界面是台账管理功能入口，可对系统相关设备进行分类记录与管理。台账分类内容：视频设备台账：记录摄像机等设备信息。机器人台账：登记机器人相关参数。无人机台账：涵盖无人机型号等信息。服务器主机台账：记录服务器主机配置等情况。应用价值：分类管理台账，让设备信息清晰，便于运维人员查询分析，提升管理效率够使设备信息更加清晰有序，便于运维人员快速查询和分析设备状态，提升设备管理效率，为远程智能巡视系统的稳定运行提供有力支持。

运维管理模块¶

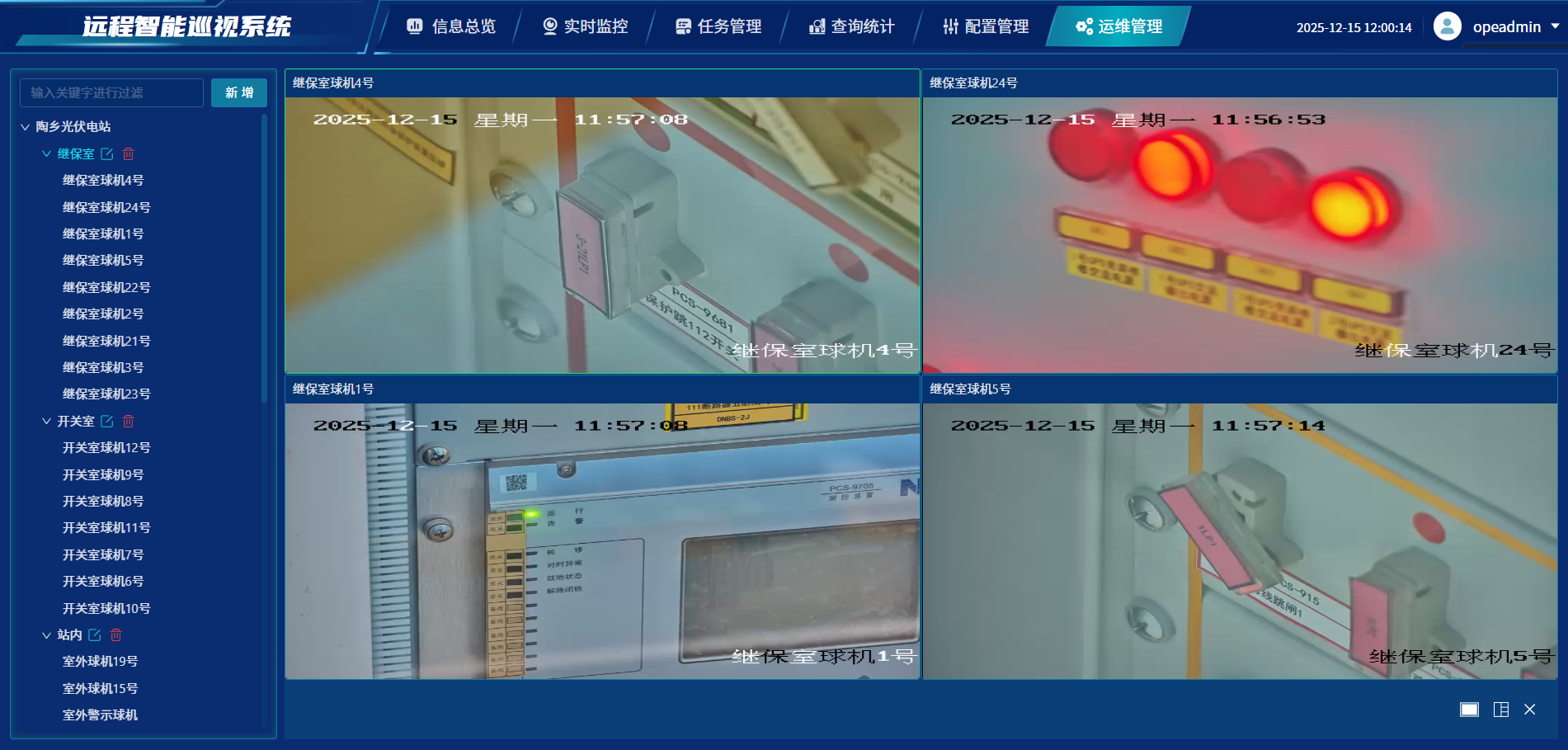

摄像机防区配置：功能定位：该界面是摄像机防区的视频监控页，按场站区域分类展示不同点位的实时视频画面，实现对巡视现场的可视化监控。防区分类：按区域划分：包含继保室、开关室、室外等区域，每个区域对应多台球机摄像机；视频展示：同步呈现各摄像机的实时画面，标注设备编号与时间戳。应用价值：通过区域化视频监控，可快速查看不同点位的现场状态，辅助运维人员远程掌握设备运行情况，提升巡视的及时性与直观性。

运维管理模块¶

一机一档点位：功能定位：此界面展示的一机一档点位信息，是从数字化运维系统经集控系统，最终同步至站端系统的重要数据，确保点位信息在不同系统间的准确流转与一致性。点位同步流程：点位信息先由数字化运维系统下发，集控系统作为中转承接并进一步下传至站端系统，实现各系统间数据的无缝对接，保证点位数据的实时性和准确性。应用价值：这种跨系统的点位同步机制，能让各层级系统共享精确的点位信息，便于运维人员统一管理和监控设备，提升整个远程智能巡视系统的协同运作效率，更好地服务于日常巡视和故障排查等工作。

运维管理模块¶

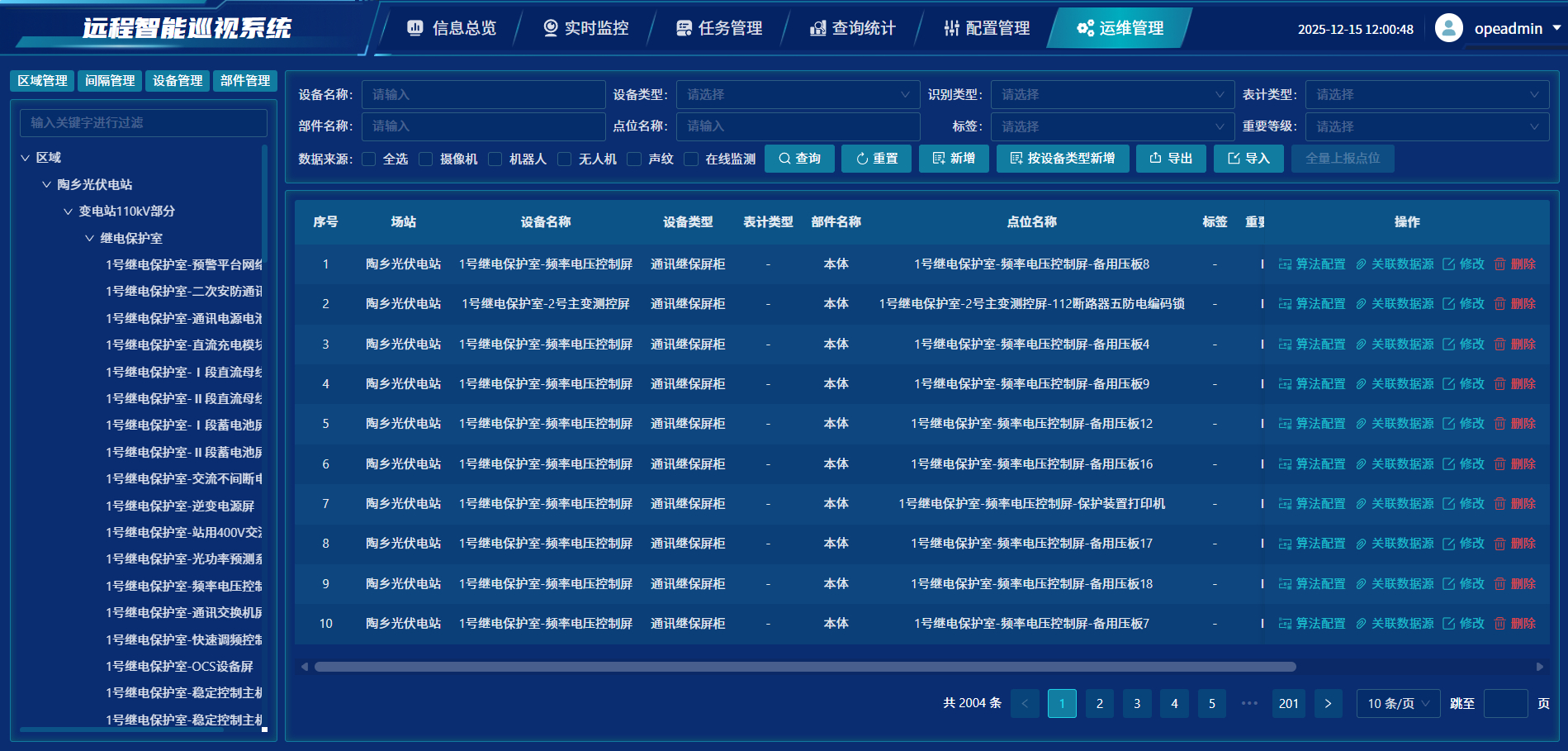

巡视点位管理：功能定位：该界面是巡视点位的集中管理页，按场站、设备分类梳理点位信息，支撑巡视任务的精准配置与数据关联。管理维度：分类层级：覆盖区域、场站、设备等层级，细化至部件与点位名称；操作功能：支持算法配置、数据关联、点位增删改等运维操作。应用价值：通过系统化的点位管理，可快速定位不同设备对应的巡视点位，便于配置巡视策略、关联监测数据，提升远程智能巡视的精细化程度。

运维管理模块¶

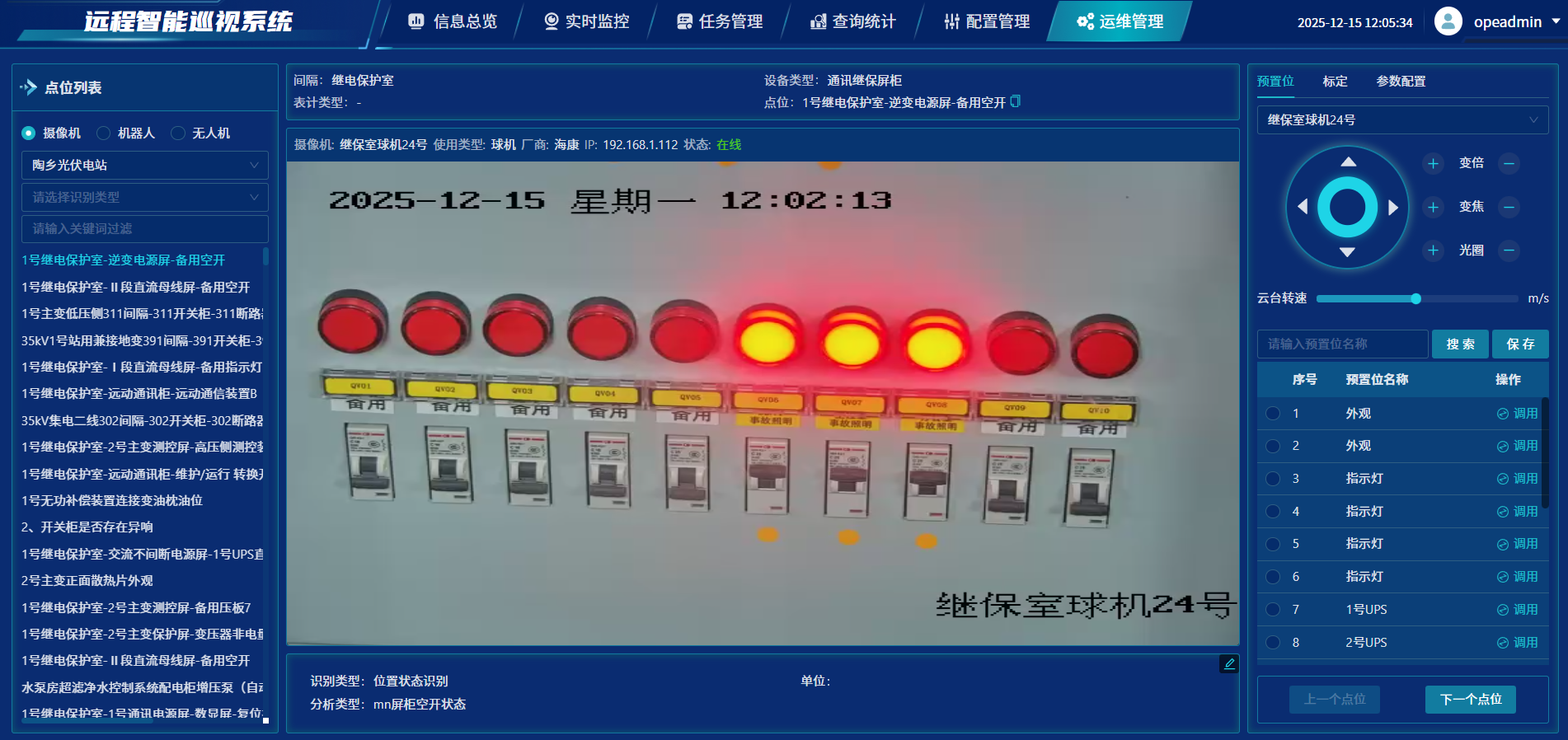

点位预置算法配置：功能定位：此页面用于管理点位及预置位，核心在于保障巡视系统算法、标定及参数设置的准确性。主要功能：算法配置：可对各点位的识别算法进行设置，如针对继保室设备的位置状态识别算法，确保能精准判断设备运行状况。标定检查：对点位预置位进行标定查看，保证摄像机等设备能准确捕捉到预定的设备监测视角，如继保室球机 24 号的各个预置位对应不同设备部位的监控。参数配置核查：检查各项参数设置是否正确，像云台转速、变倍、变焦等参数，保障设备能按预期进行监控操作。应用价值：通过这些功能，可保证巡视系统在对设备点位监控时的精准度和可靠性，让运维人员能依据准确的监控信息进行设备管理和故障排查，提升远程智能巡视系统的整体效能。

运维管理模块¶

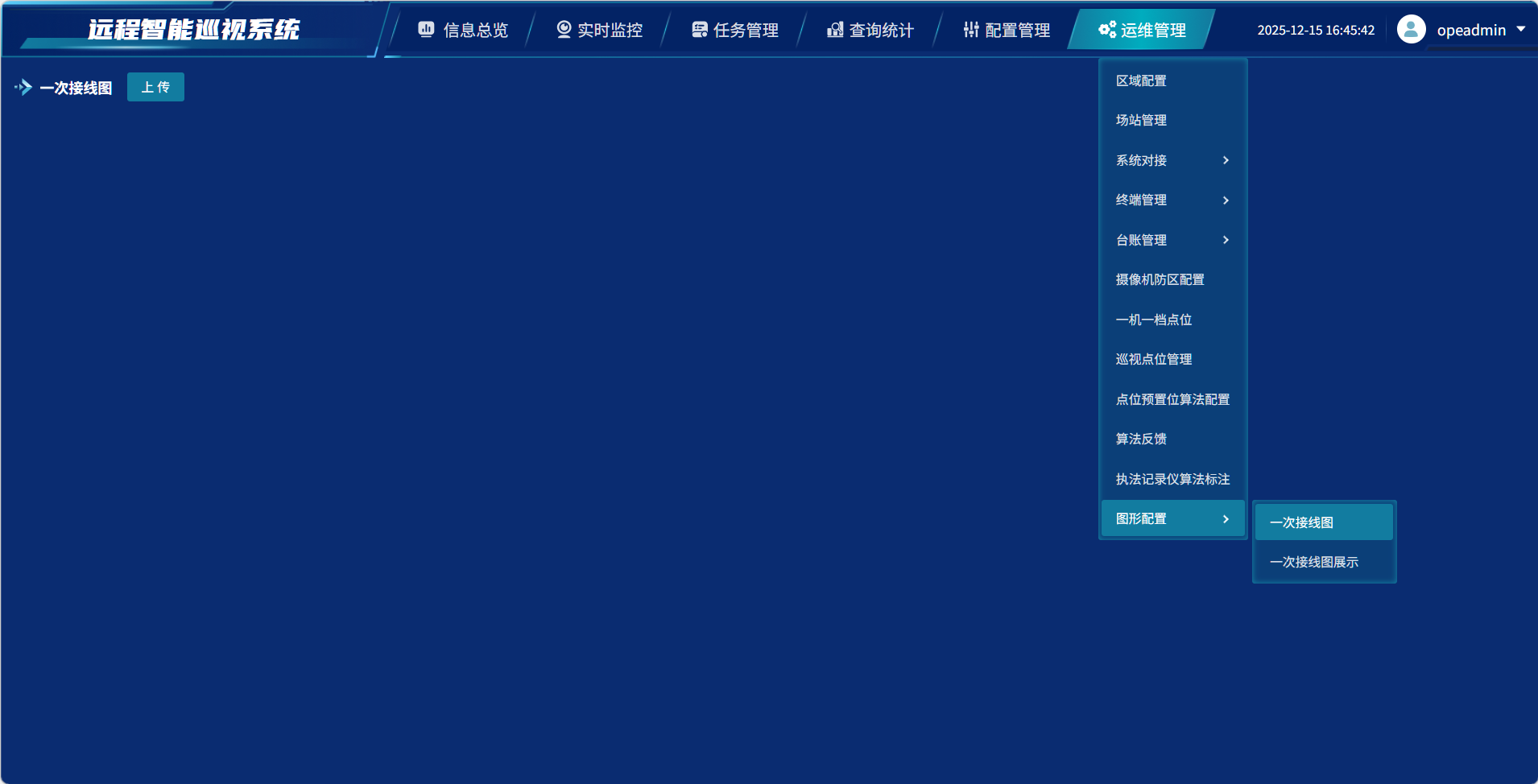

图形配置：功能定位：此界面专注于远程智能巡视系统中的图形配置，主要对一次接线图等图形进行操作管理。主要功能：具备一次接线图的上传功能，方便更新和录入新的图形资料。可对图形进行详细配置，确保图形展示符合实际设备连接和运行情况，为系统运维提供直观的图形参考。能对配置好的一次接线图进行展示设置，便于在系统中清晰呈现，辅助运维人员更好地理解设备布局和线路走向等信息。应用价值：通过该界面的图形配置，能使系统以直观易懂的图形方式呈现设备信息，帮助运维人员快速掌握设备连接关系等，提升运维工作的效率和准确性，在故障排查、设备管理等方面提供有力支持。

运维管理模块¶

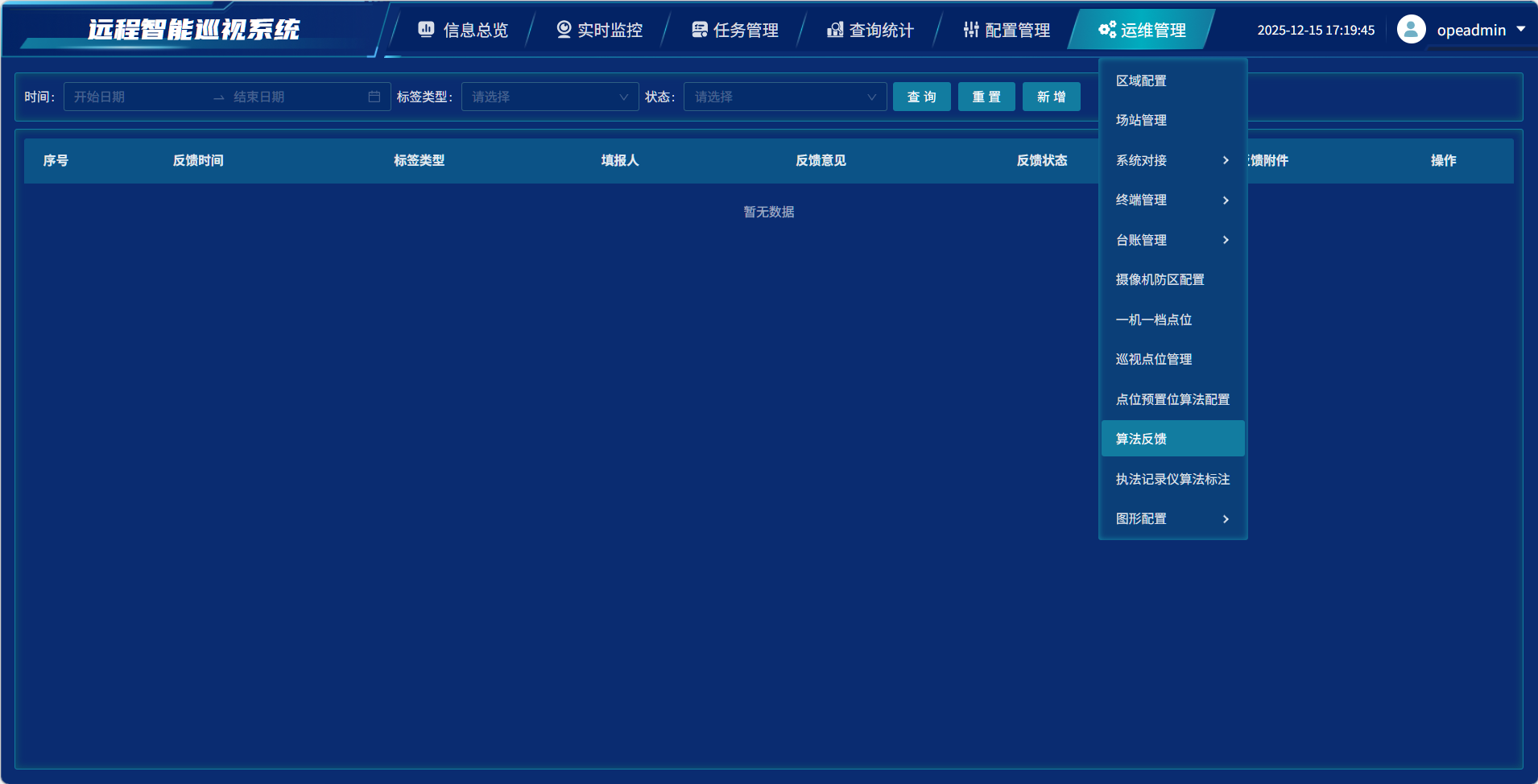

单击此处编辑母版文本样式第二级第三级第四级第五级算法反馈配置：功能定位：该界面是系统算法反馈的管理入口，用于记录、跟踪算法相关的反馈信息，支撑智能巡视算法的优化迭代。核心功能：支持按反馈时间、标签类型等条件筛选算法反馈记录；可对反馈信息进行查询、重置、新增等操作，实现算法问题的闭环管理。应用价值：通过集中管理算法反馈，能及时收集巡视过程中算法的运行问题，为算法优化提供数据依据，提升远程智能巡视的识别精准度与可靠性。

运维管理模块¶

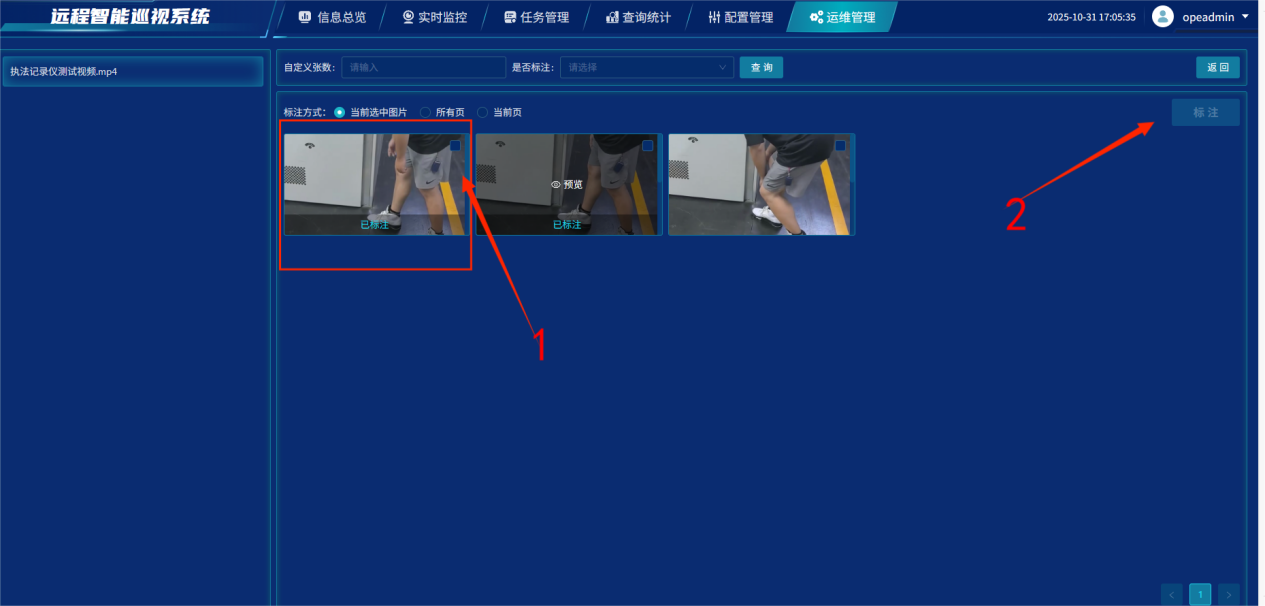

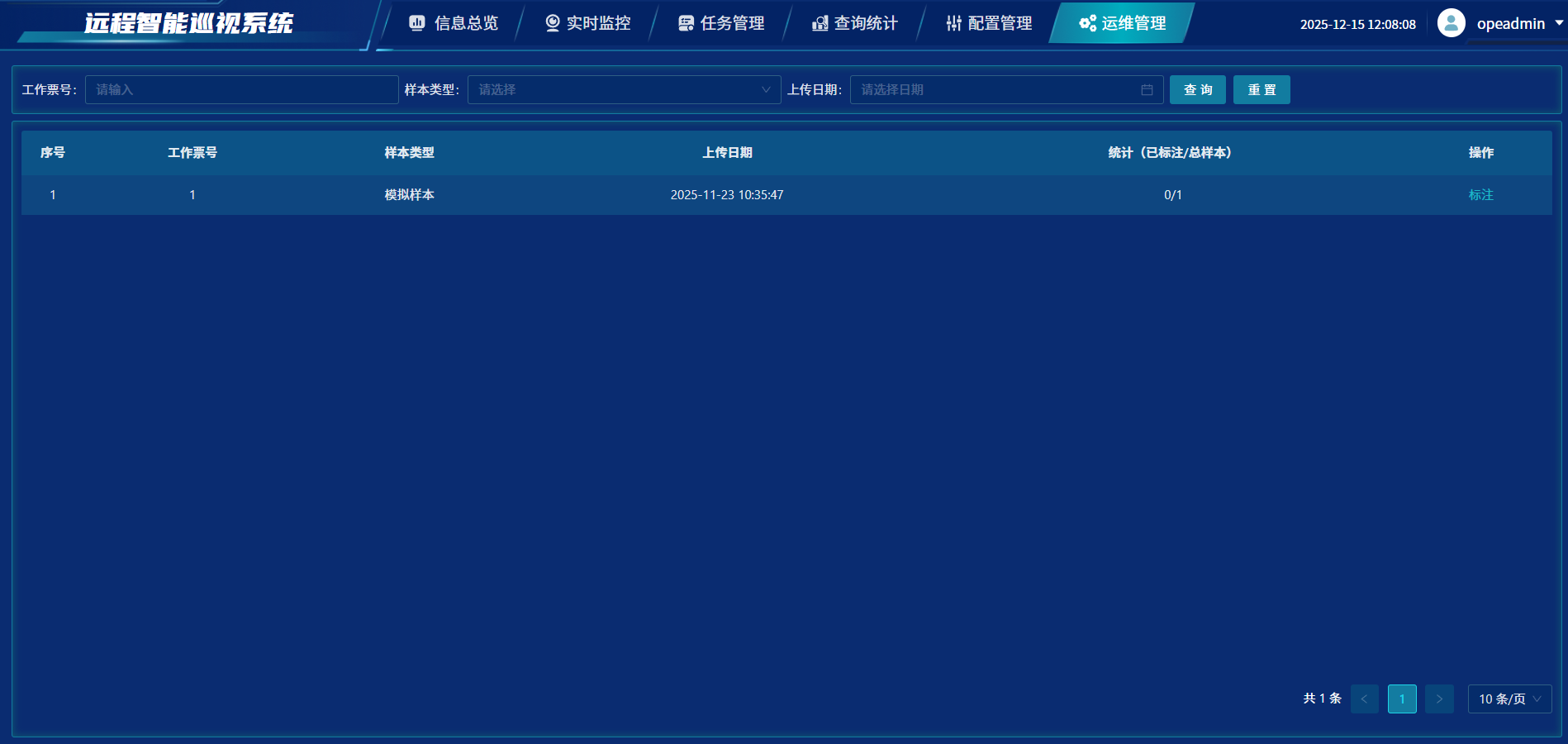

执法记录仪算法标注：功能定位：该界面是系统样本标注的管理入口，用于对巡视相关的样本数据进行分类、跟踪与标注操作，支撑智能算法的训练优化。核心功能：筛选维度：支持按工作票号、样本类型、上传日期筛选样本数据；标注管理：可查看样本的标注进度（已标注 / 总样本），并对未完成标注的样本执行标注操作。

PART 03 应用场景作用 May I be strenuous, energetic and persevering ! May I be patient! May I be able to bear and forbear the wrongs of others! May I ever keep a promise given!

应用场景

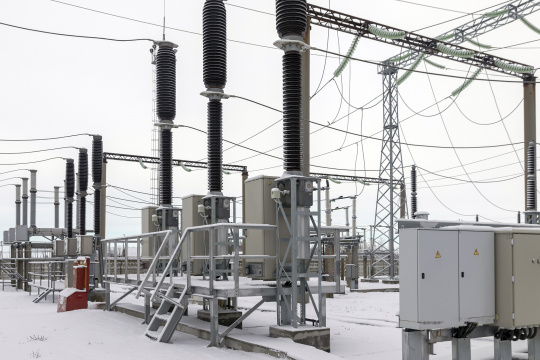

特殊时期巡检在恶劣天气（如暴雨、暴雪、大风）、重要保电时期（如重大节日、大型活动），对变电站设备进行针对性巡检，及时发现潜在隐患

日常巡检故障排查辅助替代人工对变电站内各类设备，如变压器、开关柜、电缆等进行定时或不定时的全面巡视，检查设备外观有无破损、表计数值是否正常、指示灯状态是否正确等当变电站内设备出现异常信号或故障时，迅速对相关设备及周边区域进行详细巡视，为故障原因分析提供直观图像和数据信息

作用

提高运维效率减少人工巡检的人力投入和时间成本，可同时对多个区域设备快速巡视，大幅提升巡检频次和覆盖范围

增强安全性避免运维人员在一些危险环境（如高电压区域、恶劣天气）下作业，降低人身安全风险，保障人员安全

精准故障预警通过智能算法对设备状态数据持续分析，能提前发现设备的潜在问题，实现故障的早期预警，便于及时安排检修，减少停电事故发生

PART 04 系统优势展现 May I be strenuous, energetic and persevering ! May I be patient! May I be able to bear and forbear the wrongs of others! May I ever keep a promise given!

高效智能

多功能集成精准算法保障集设备监控、故障预警、故障分析等多种智能功能于一体，实现全流程自动化运维管理，减少人工介入环节。采用深度学习与计算机视觉融合的先进算法，提升设备缺陷巡视准确性达95%以上，显著降低传统人工巡检的误判率至1%以下。

全面覆盖能力

设备与环节覆盖涵盖变电站变压器、开关柜、互感器等各类核心设备，覆盖从日常巡检、缺陷处理到定期维护的全流程运维环节。

功能完备性支持系统基础参数配置、设备台账管理、智能算法迭代优化等全生命周期功能模块。

高精度技术

算法优化设备全覆盖融合深度学习与传统计算机视觉算法，对设备缺陷的识别精度提升至95%，有效保障智能巡视质量。支持变压器、断路器等电气设备及通风、照明等辅助设施的全类型覆盖与高效运维管理。
