巡视系统概述

1.1巡检系统简介

由巡视主机、机器人、摄像机等组成，实现数据采集、自动巡视、智能分析、实时监控、智能联动、远程操作等功能。

巡视主机：部署在变电站，对摄像机、机器人及声纹装置实现统一接入、下发控制和分析巡视结果，并与上级系统进行交互的装置。控制机器人和摄像机开展室内外设备联合巡视作业，接收巡视数据、采集文件，对采集的数据进行智能分析，形成巡视结果和巡视报告，及时发送告警。同时具备实时监控、与主辅设备监控系统智能联动等功能。

系统架构：变电站远程智能巡视系统部署在变电站站端，主要由巡视主机、机器人、摄像机等组成。巡视主机下发控制、巡视任务等指令，由机器人和摄像机开展室内外设备联合巡视作业，并将巡视数据、采集文件等上送到巡视主机；巡视主机对采集的数据进行智能分析，形成巡视结果和巡视报告。巡视系统应具备实时监控、与主辅设备监控系统智能联动等功能。巡视主机应具备双网口和设置独立网段，信息安全应符合GB/T 36572的要求。

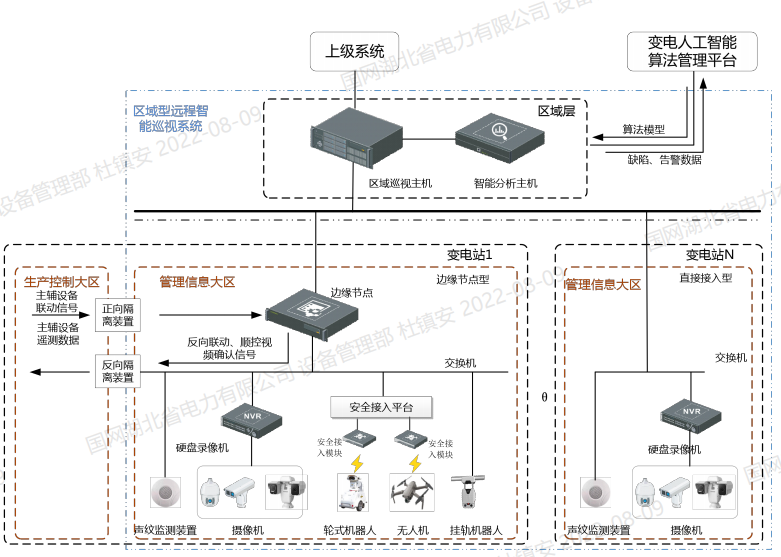

1.2网络拓扑图

横向隔离，纵向加密

举例说明：

巡检主机IP为192.168.1.201

图像主机IP为192.168.1.202

巡检主机和图像主机共用一台服务器则IP地址同为：

192.168.1.201

巡检/图像主机连接配置

2.1ubuntu系统修改ip地址

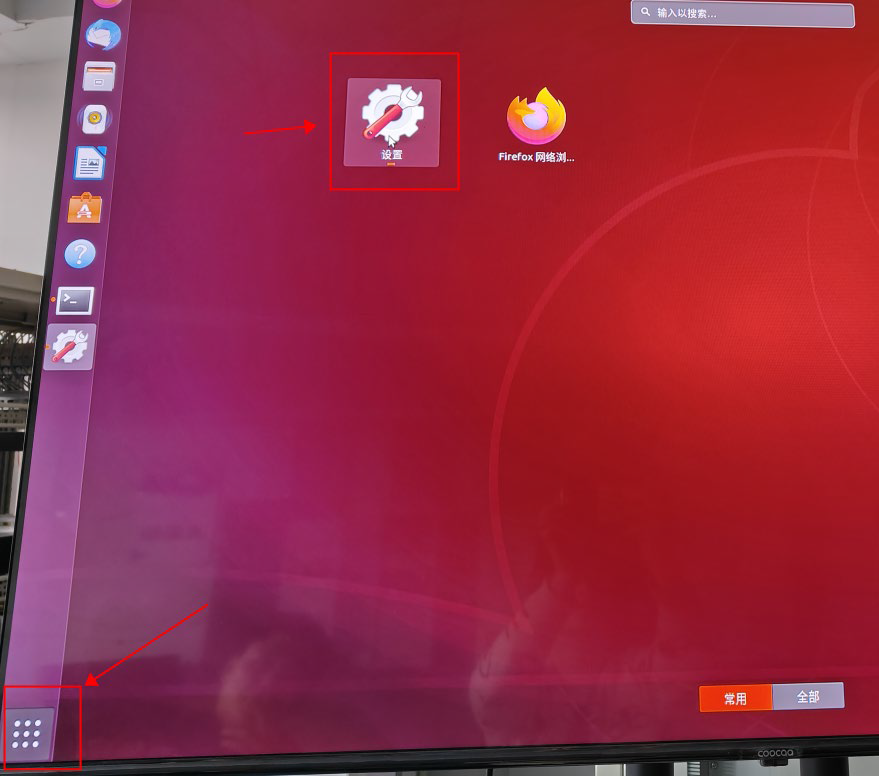

1. 使用服务器机柜中的KVM或外接显示器进入图形界面，进入“设置”：

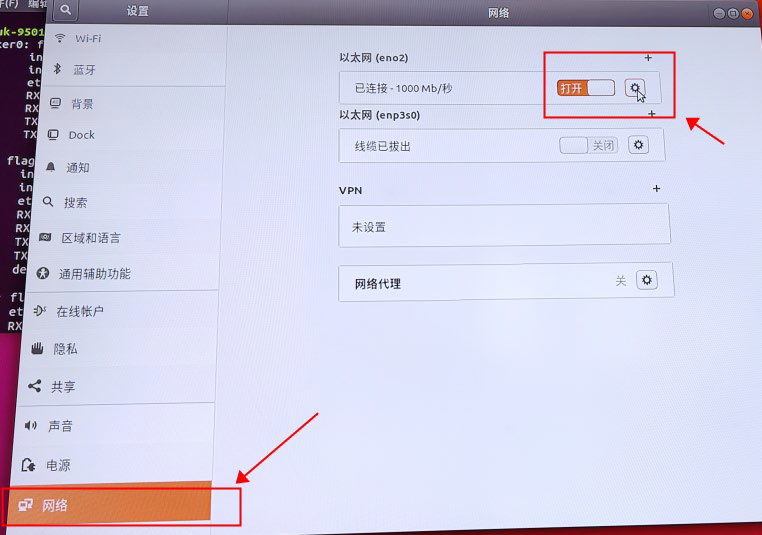

1. 进入网络配置中的以太网选项点击设置图标进入设置页面；

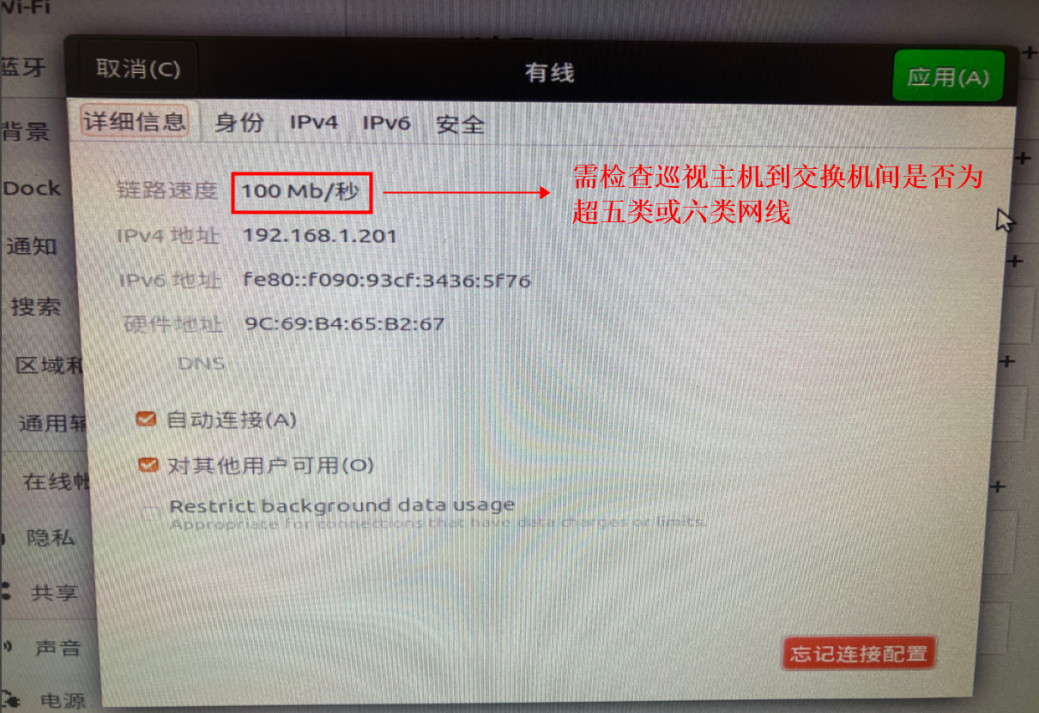

1. 需注意以太网连接速度是否为1000Mb/s，即千兆带宽。若为100Mb/s，需要检查网线是否为超五类或六类网线。

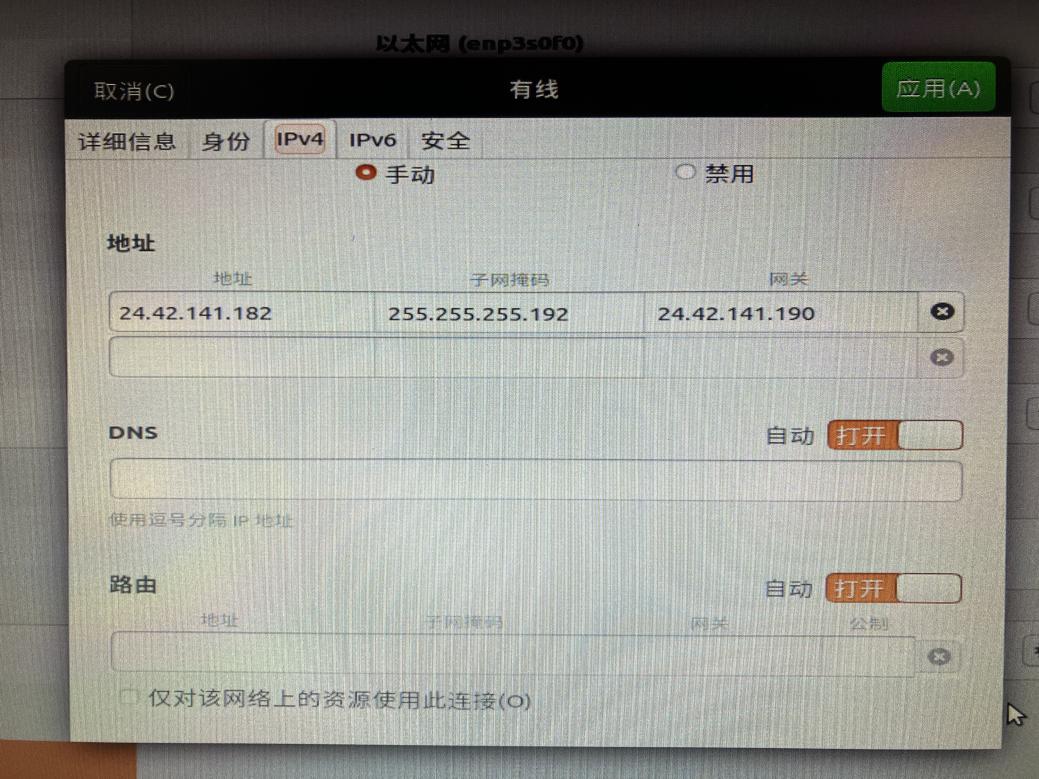

1. 修改地址配置，巡视主机ip地址默认为：192.168.1.201，子网掩码默认为：255.255.255.0，更改后应用：

PS：接入甲方内网，需要甲方提供ip地址，子网掩码和网关。配置参考下图：

2.2连接巡检/图像主机

2.2.1MobaXterm软件连接服务器

1. 双击打开MobaXterm软件（远程终端连接工具）；

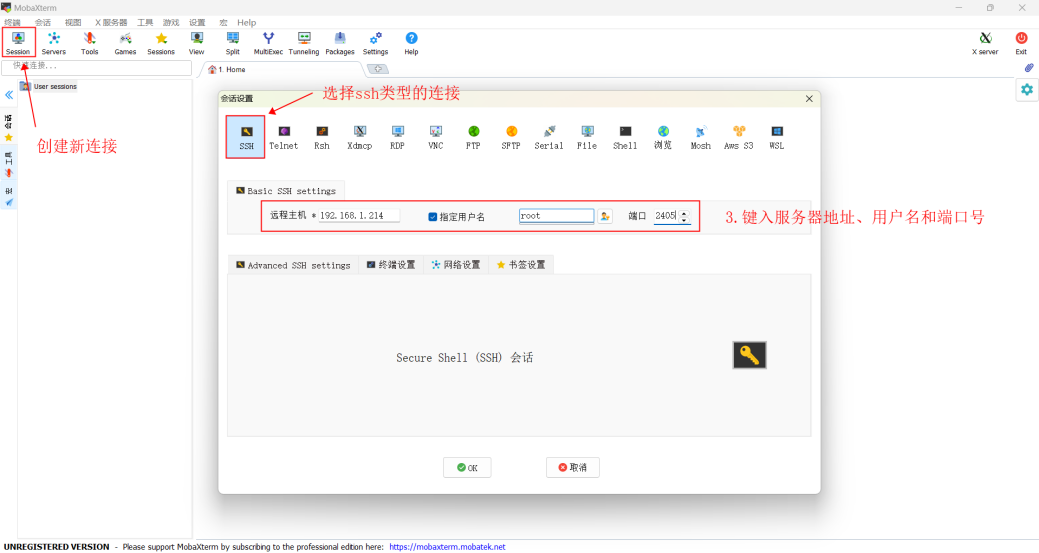

1. 按下图步骤创建ssh链接，键入连接信息，点击“OK”键后完成连接创建，重点参数（WinSCP和Xshell同理）：

巡检主机：192.168.1.201（巡视服务器默认地址）

指定用户名：root或uk

端口号：2405

密码：UK13@ukdq

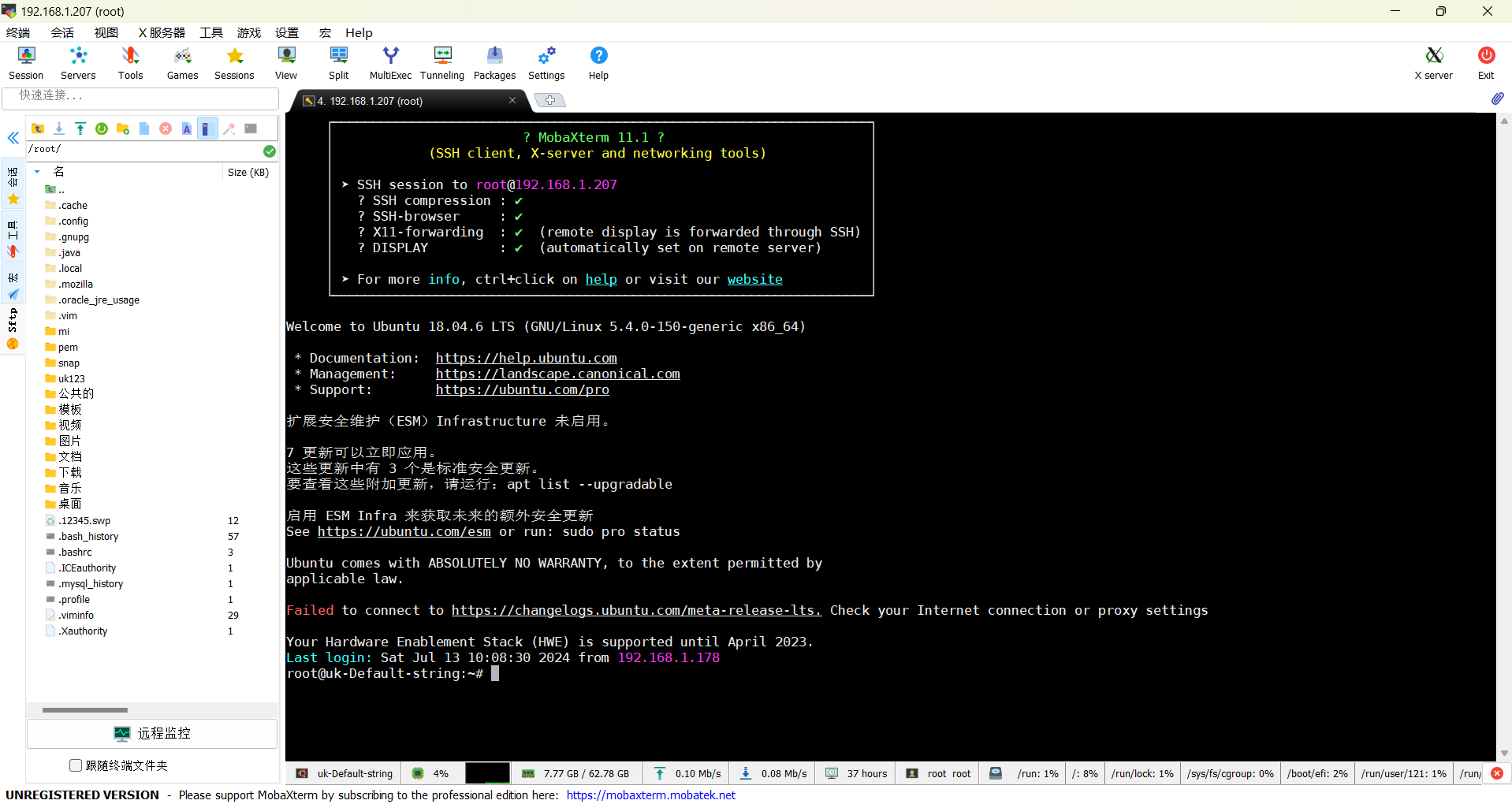

1. 首次创建连接需要输出密码（隐藏显示）：UK13@ukdq，当出现如下界面，则已成功连接。

2.2.2Winscp软件连接服务器

1. 双击打开Winscp软件（远程终端文件传输工具）；

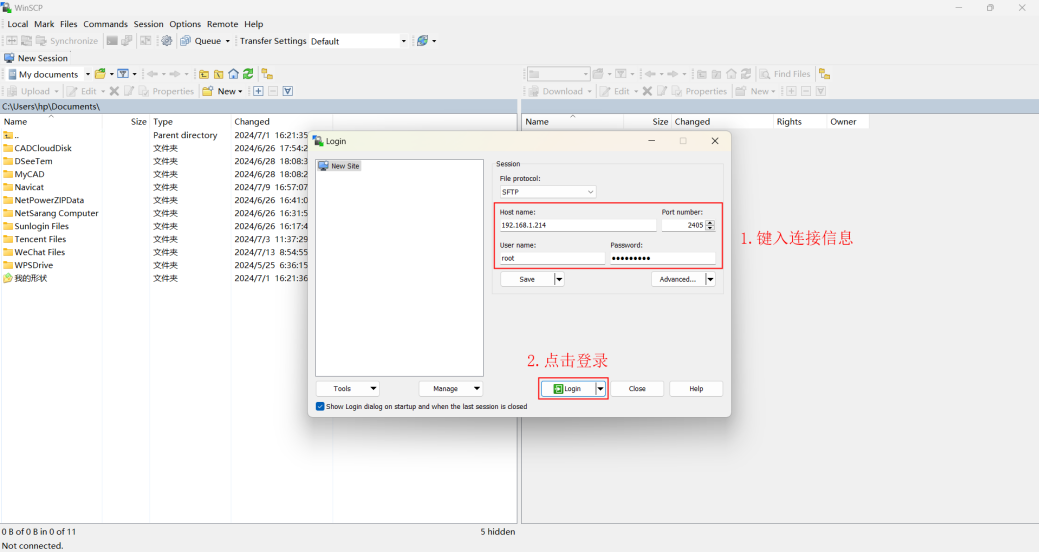

1. 打开Winscp后自动弹出配置框，按照下图步骤键入连接信息后点击登录连接巡视/图像主机；

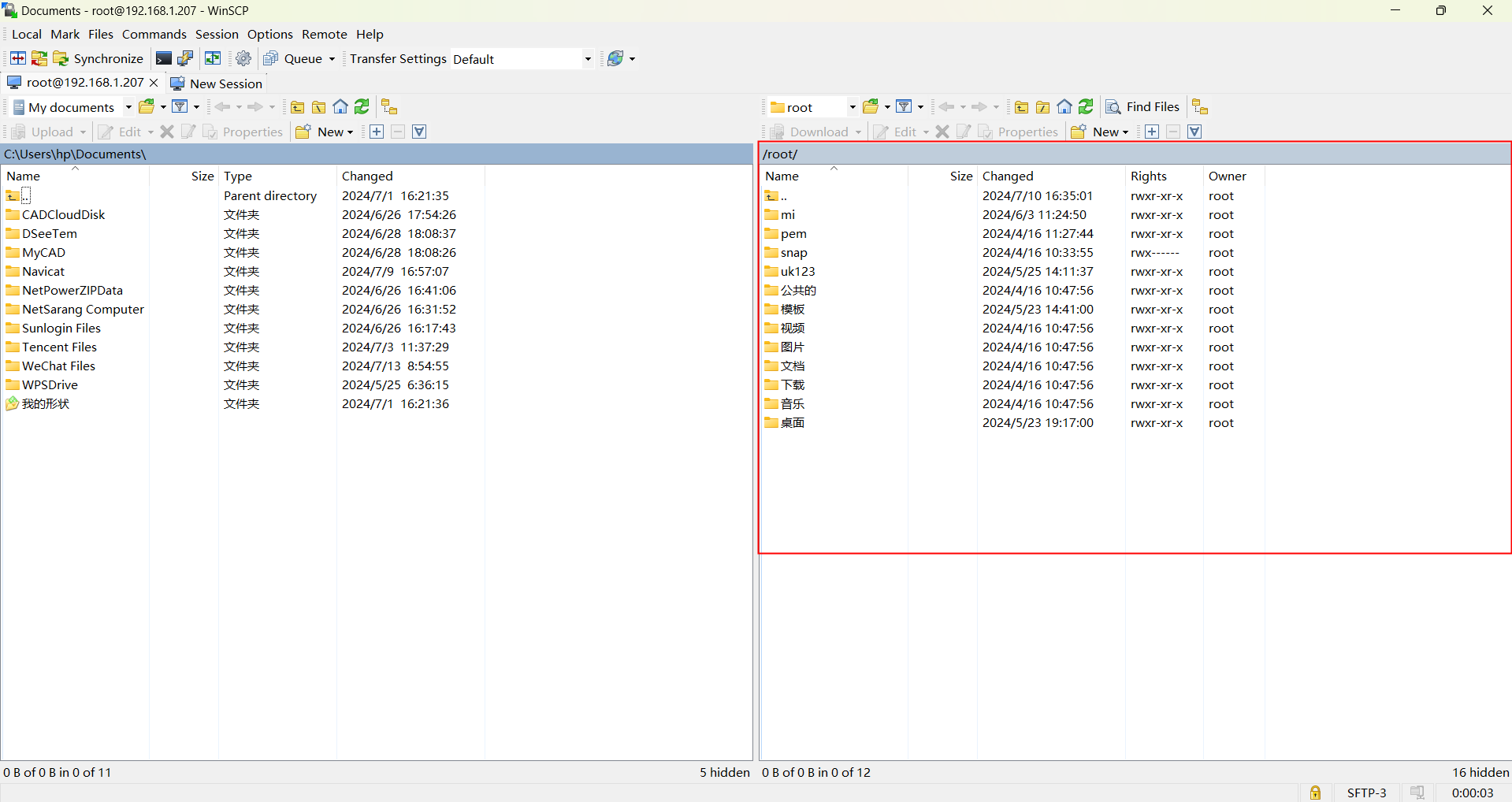

1. Winscp界面右侧显示巡视主机目录后即完成连接

2.2.3Xshell软件连接服务器

1. 双击打开Xshell软件（远程终端连接工具）；

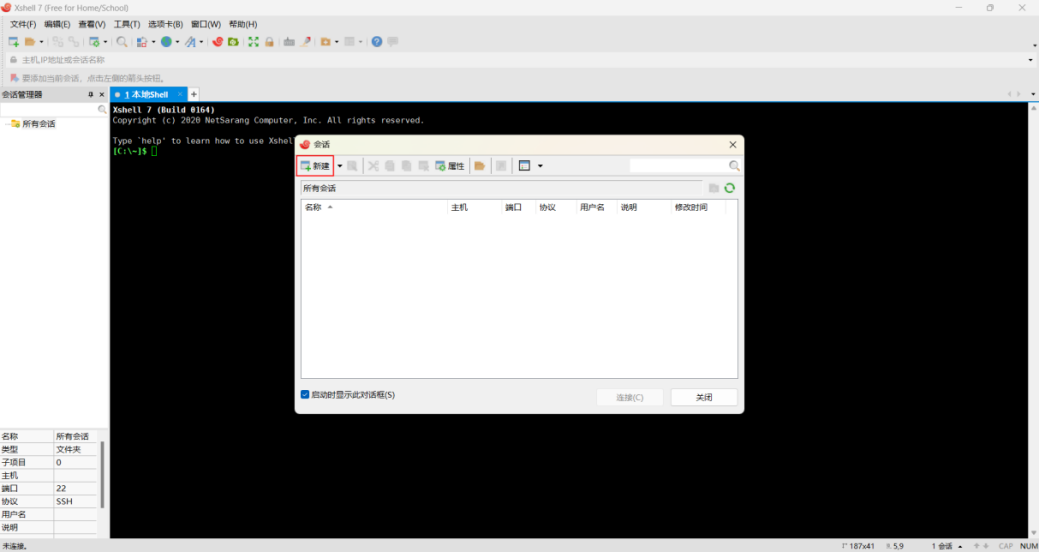

1. 打开Xshell后自动弹出连接配置页面，点击“新建”进入配置页面；

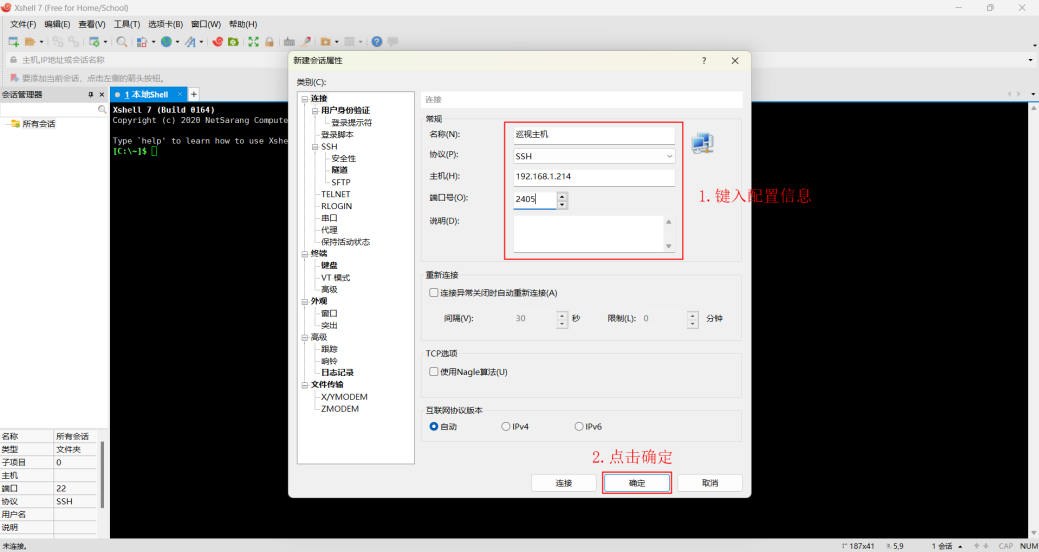

1. 键入连接配置项，点击确定后创建连接；

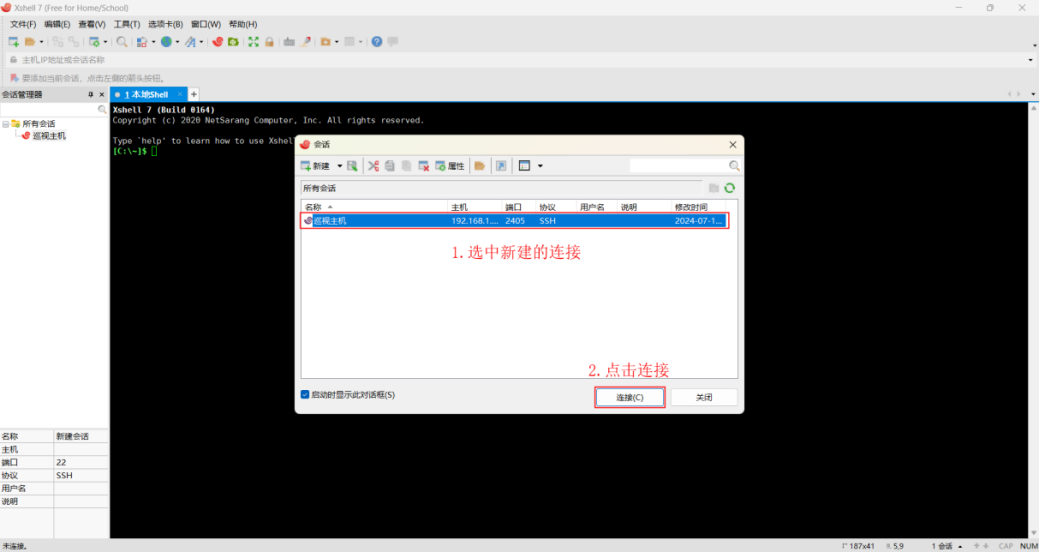

1. 此时返回到连接页面（重新打开Xshell也是进入这个页面），选中配置好的连接后，点击“连接”进入；

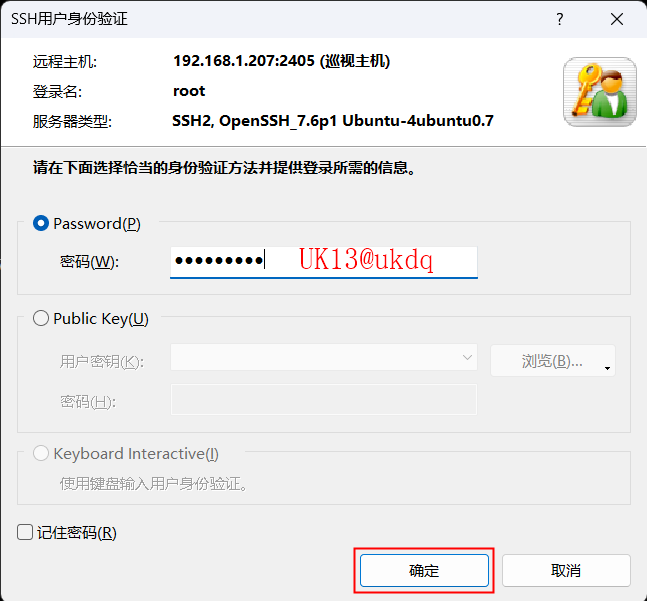

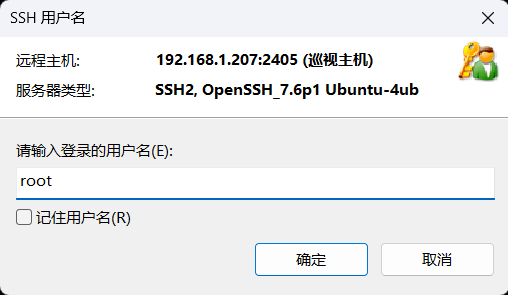

1. 输入用户名和密码后点击确认连接到巡视主机；

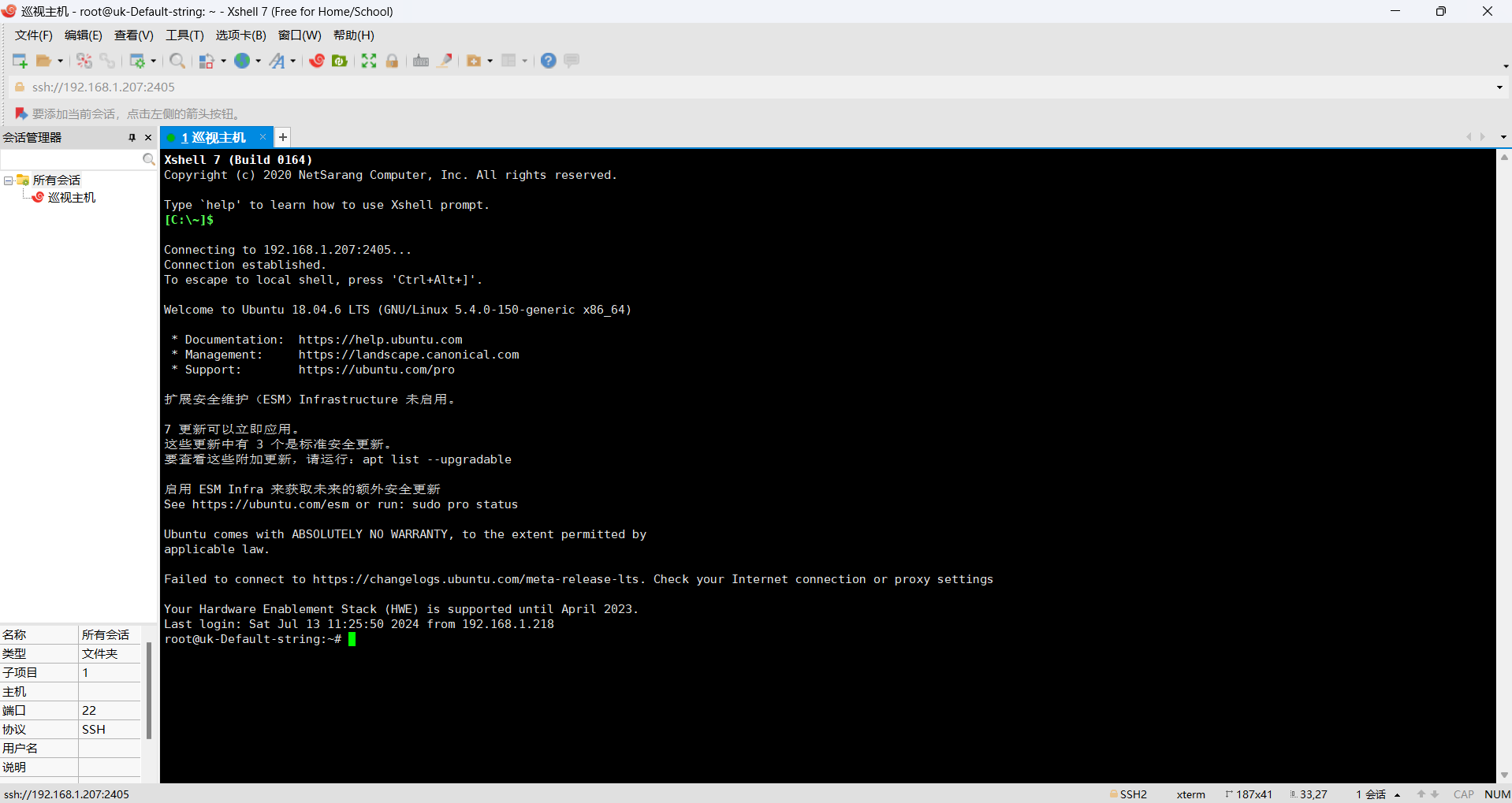

1. 如图所示即可访问巡检/图像主机；

2.3凝思系统修改ip地址

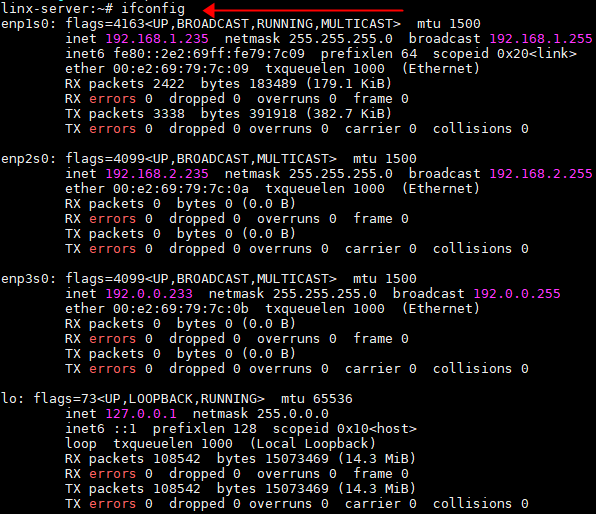

1. 首先按照2.2.1或2.2.3中步骤通过MobaXterm或Xshell连接服务器，输入“ifconfig”指令查看服务器ip地址；

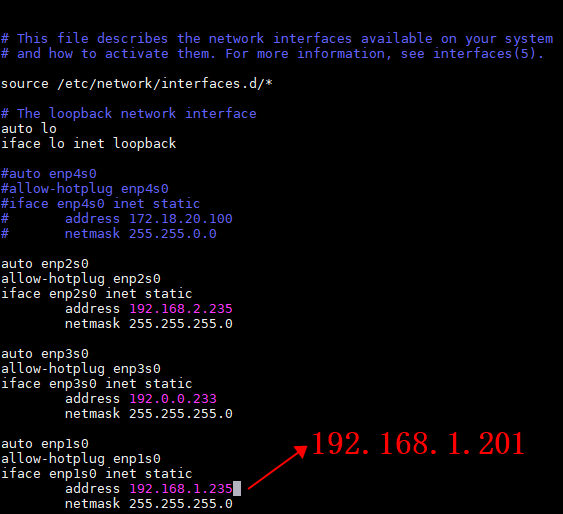

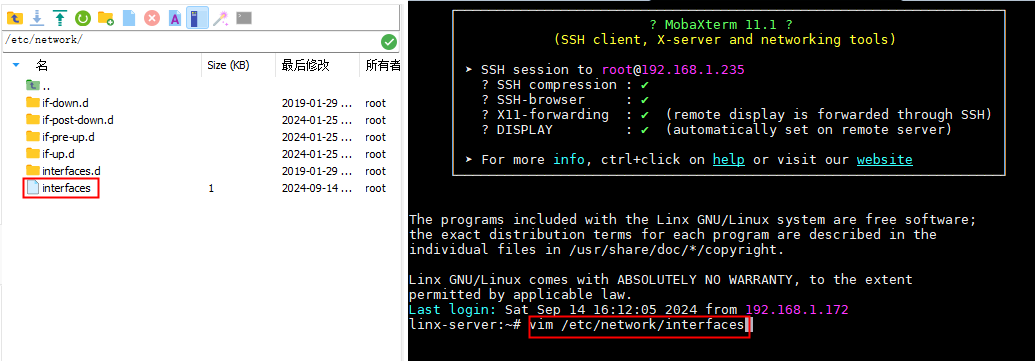

1. 输入“vim /etc/network/interfaces”进入配置项修改；

1. 修改对应网口的ip地址，修改后输入“:wq”保存配置并退出；

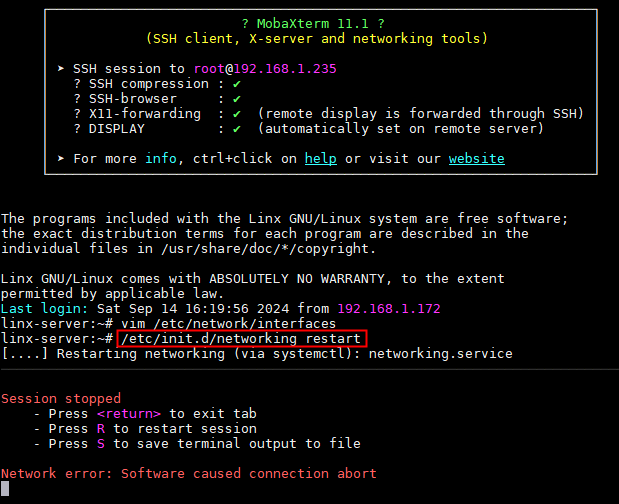

1. 确认ip地址修改成功后，输入“/etc/init.d/networking restart”重启网口，因ip地址修改，连接会自动断开。

1. 打开cmd控制台，ping指令确认ip是否修改成功；以修改后的ip地址重新连接服务器，继续后续工作。

程序更新

3.1更新程序下载

3.1.1更新程序在巡视/主机中地址

1. 巡视主机中程序更新涉及的路径和文件为：

/home/uk/中的docker_ws_video_media文件夹

/home/uk/uk9501/apache-tomcat-9.0.37/webapps/中的root文件夹

1. 图像主机中程序更新涉及的路径和文件为：

/home/uk/中的docker_share文件夹

3.1.2更新程序下载路径

文件下载路径统一为Synology Drive平台（251平台），文档以ubuntu18.04系统为例，凝思或其他系统下载路径根据实际情况选择，不同系统的程序不通用！

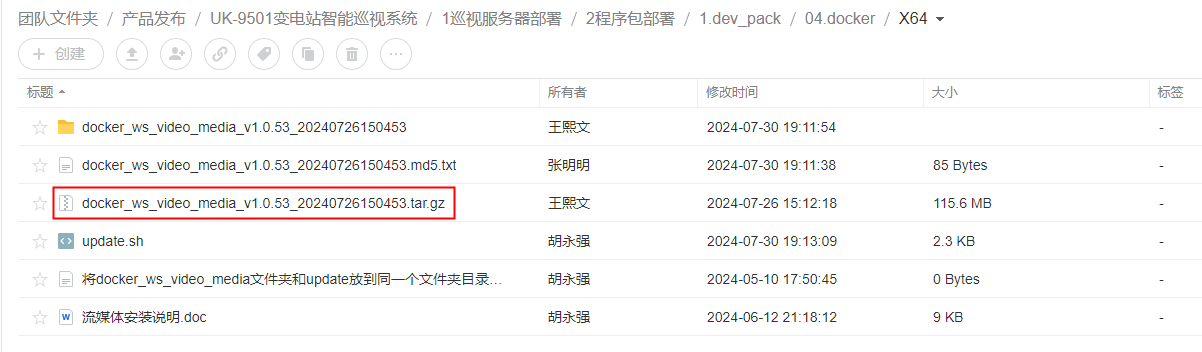

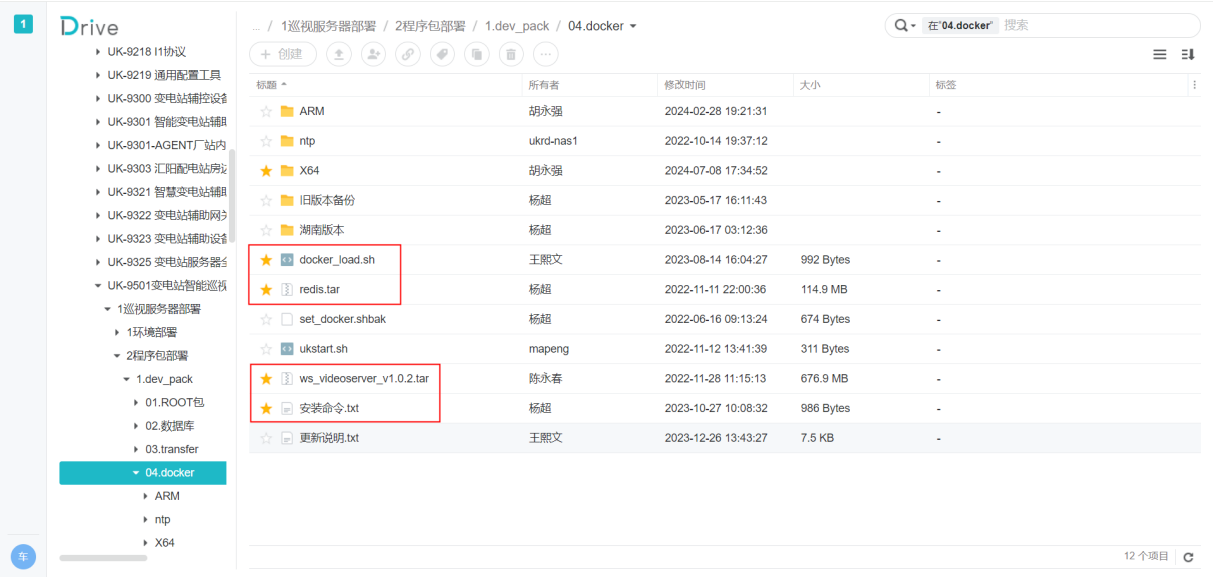

1. 流媒体程序的下载路径为：团队文件夹/产品发布/UK-9501变电站智能巡视系统/1巡视服务器/2程序包部/1.dev_pack/04.docker/

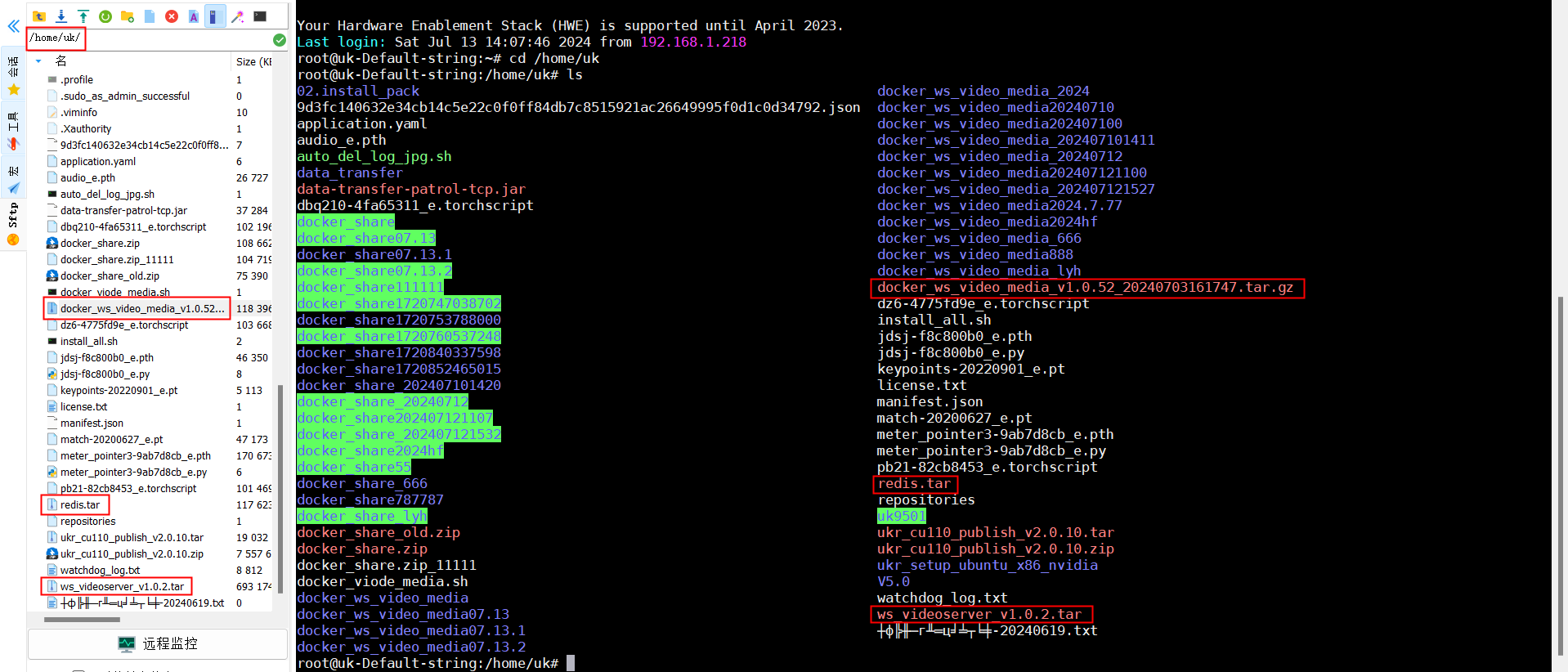

下载该路径下的四个文件，如图所示：

以及X64目录下的tar包：docker_ws_video_media_v1.0.53_20240726150453.tar.gz

1. 下载文件中《安装命令.txt》文件中记录了加载流媒体程序相关镜像和容器的相关指令（可以直接复制文本进行操作），将《安装命令.txt》之外的文件上传到巡视主机/home/uk/路径下，如下图所示：

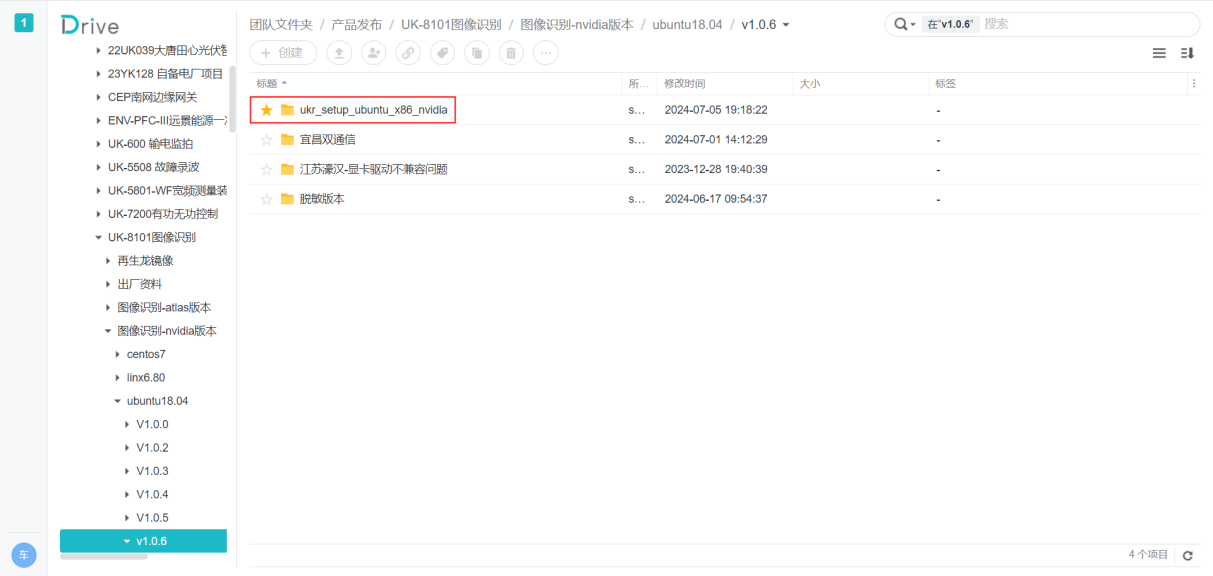

1. 图像分析程序的下载路径为：团队文件夹/产品发布/UK-8101图像识别/图像识别-nvidia版本/ubuntu18.04/v1.06/路径下的“ukr_setup_ubuntu_x86_nvidia”文件夹，如下图所示：

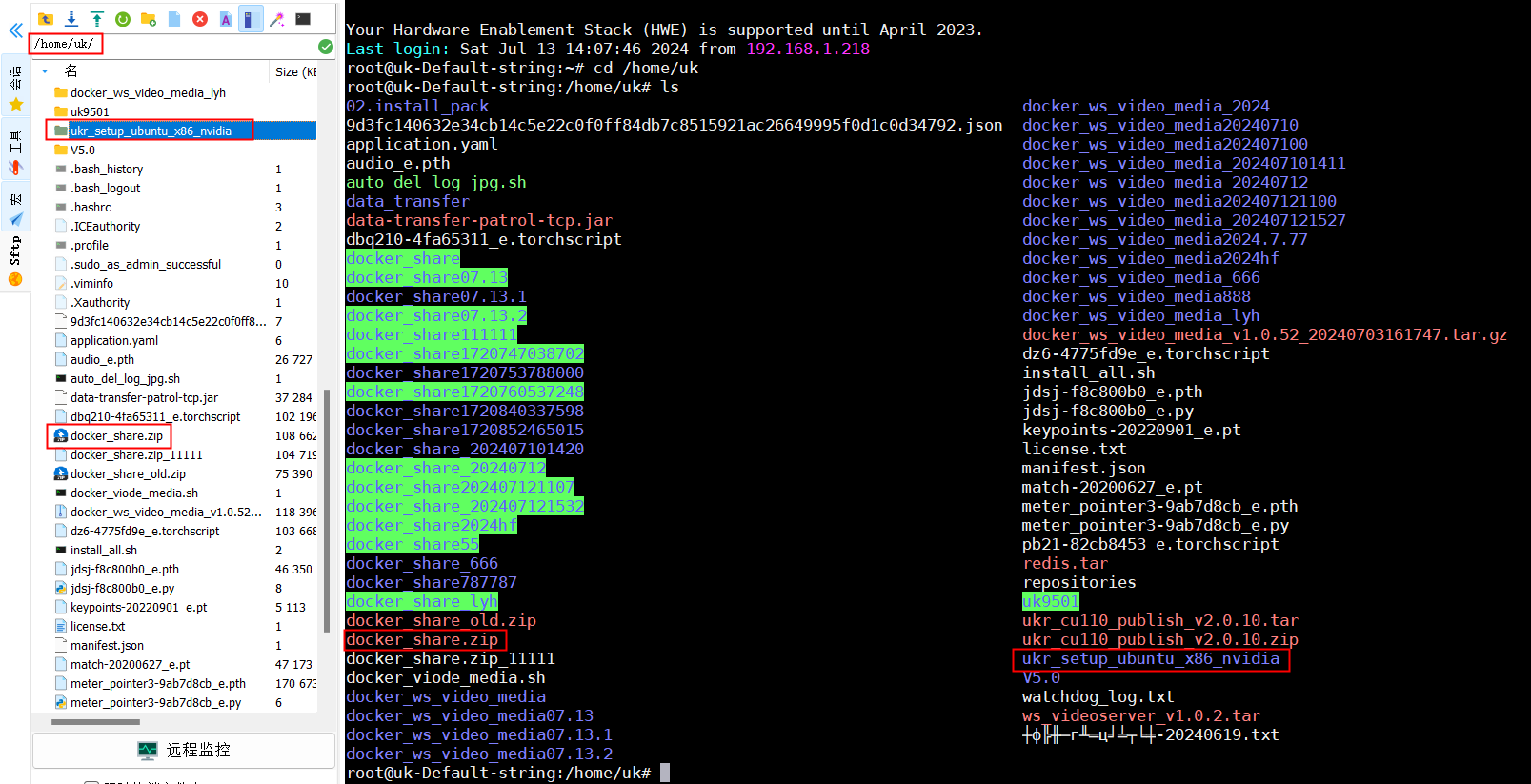

1. 将上一步中下载的“ukr_setup_ubuntu_x86_nvidia”文件夹上传到图像主机/home/uk/路径下。若只需要更新docker_share程序，则只需将“docker_share.zip”单独提出来，放在/home/uk路径下，如下图所示：

1. 巡检主机主程序的下载路径为：团队文件夹/产品发布/UK-9501变电站智能巡视系统/1巡视服务器/2程序包部署/1.dev_pack/01.ROOT包/03.220版本/悠阔国网归档/区域/路径下的ROOT.war，暂不上传到巡视主机中，如下图所示：

3.2更新流媒体程序

3.2.1流媒体环境更新

1. 通过ssh工具连接到巡视主机（参考文档2.2部分操作）
2. 首先查看运行中的所有容器，输入指令：docker ps

（docker ps -a：列出当前所有正在运行的容器+历史上运行过的）

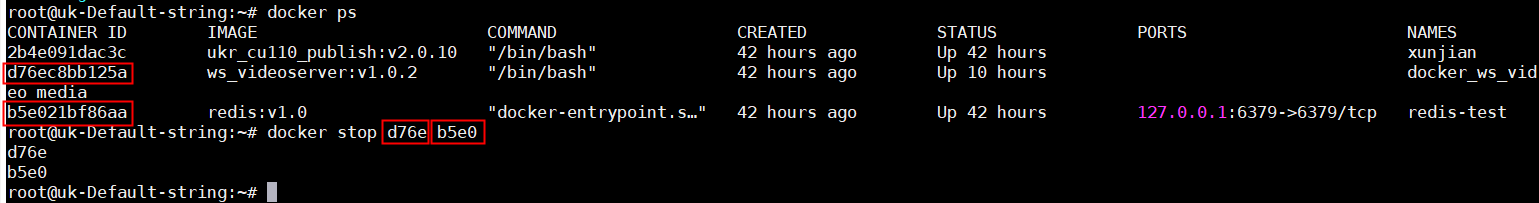

1. 输入指令：docker stop （容器ID前4位） 停止容器：“docker_ws_video_media”和“redis-test”

1. 输入指令：docker rm （容器ID前4位） 删除容器：

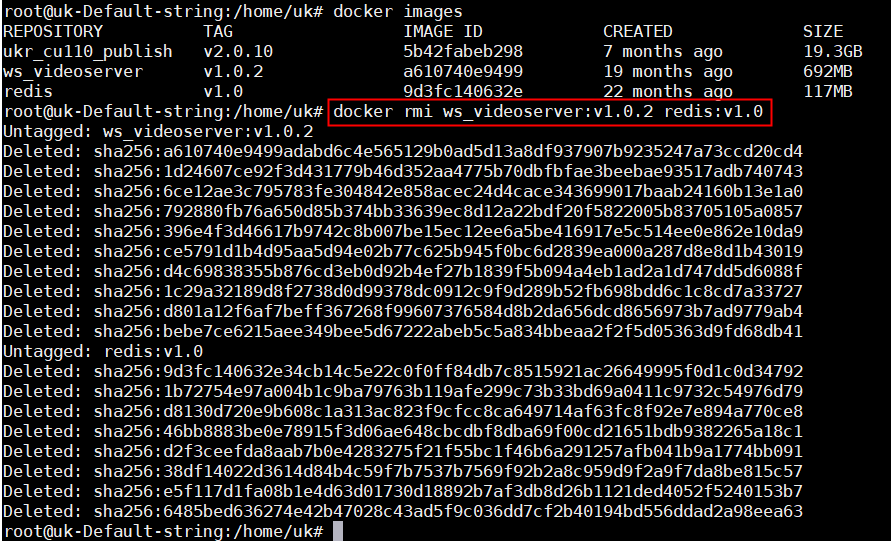

1. 再列出本地主机的镜像：docker images
2. 输入指令：docker rmi （镜像名）删除镜像：

“ws_videoserver”和“redis”

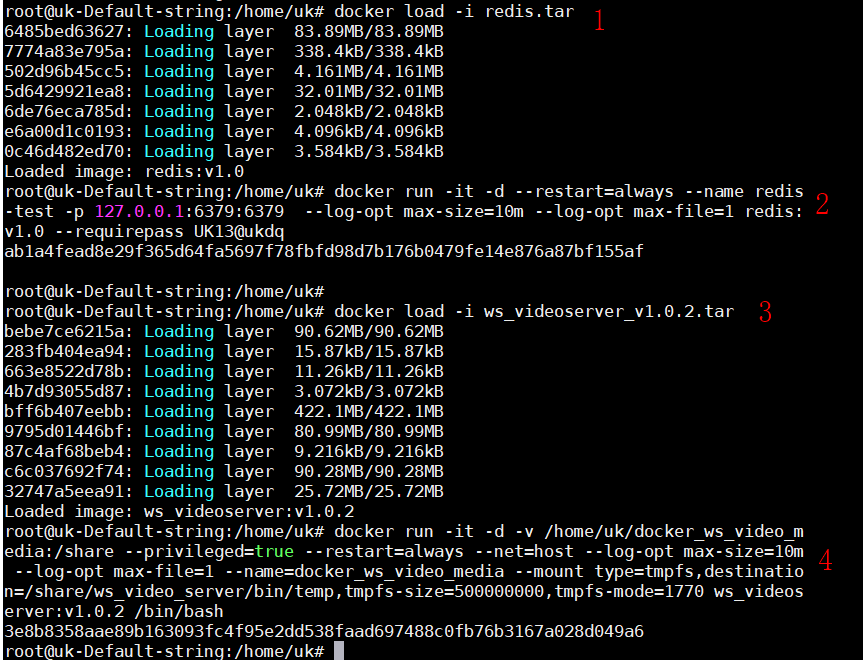

1. 打开3.1.2中第二步下载的《安装命令.txt》，复制指令分别执行指令：

1）加载redis镜像

docker load -i redis.tar

1. 运行redis容器

docker run -it -d --restart=always --name redis-test -p 127.0.0.1:6379:6379 --log-opt max-size=10m --log-opt max-file=1 redis:v1.0 --requirepass UK13@ukdq

1. 加载ws_videoserver镜像

docker load -i ws_videoserver_v1.0.2.tar

1. 运行docker_ws_video_media容器

docker run -it -d -v /home/uk/docker_ws_video_media:/share --privileged=true --restart=always --net=host --log-opt max-size=10m --log-opt max-file=1 --name=docker_ws_video_media --mount type=tmpfs,destination=/share/ws_video_server/bin/temp,tmpfs-size=500000000,tmpfs-mode=1770 ws_videoserver:v1.0.2 /bin/bash

3.2.2流媒体程序更新

1. 进入/home/uk/目录下，将“docker_ws_video_media”文件夹重命名进行备份，可以加后缀，如“docker_ws_video_media_20240715”
2. 输入指令解压“docker_ws_video_media_XXX.tar.gz”文件：

tar -xf docker_ws_video_media_v1.0.52_20240703161747 .tar.gz

1. 在第1步备份的文件夹的下级目录，比如在：“/home/uk/docker_ws_video_media20240715/video_service/bin/”路径里找到“license.txt”文件(新发到现场的服务器需要将/home/uk/docker_ws_video_media/media_server/bin 目录下的 machine_code.txt 文件拷贝出来找研发进行激活，激活后返回license.txt文件)；

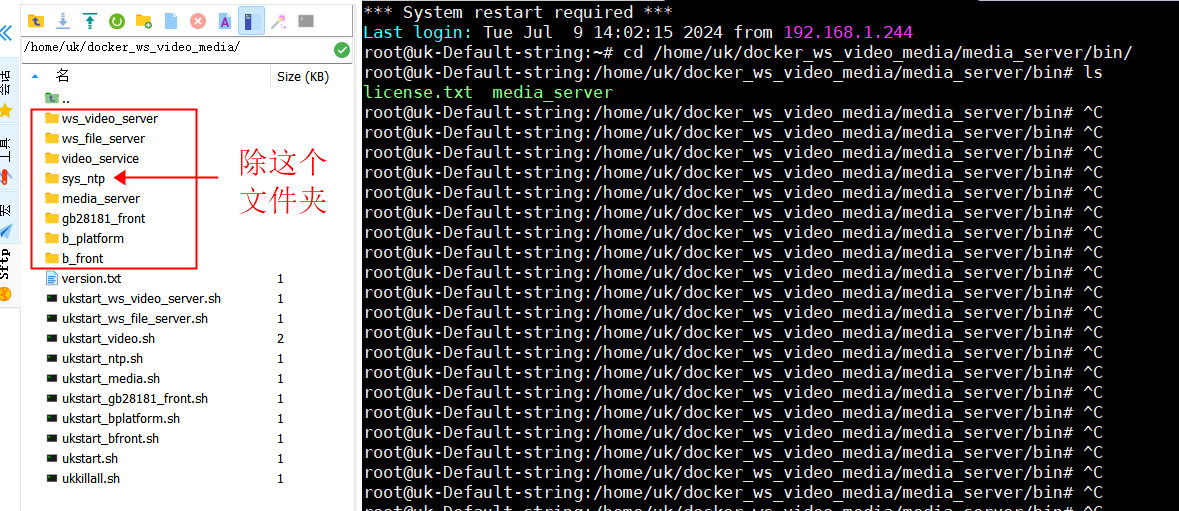

2. 把“license.txt”在新解压的“/home/uk/docker_ws_video_media/”目录中，除了“sys_ntp”文件夹下的“bin”路径下进行复制

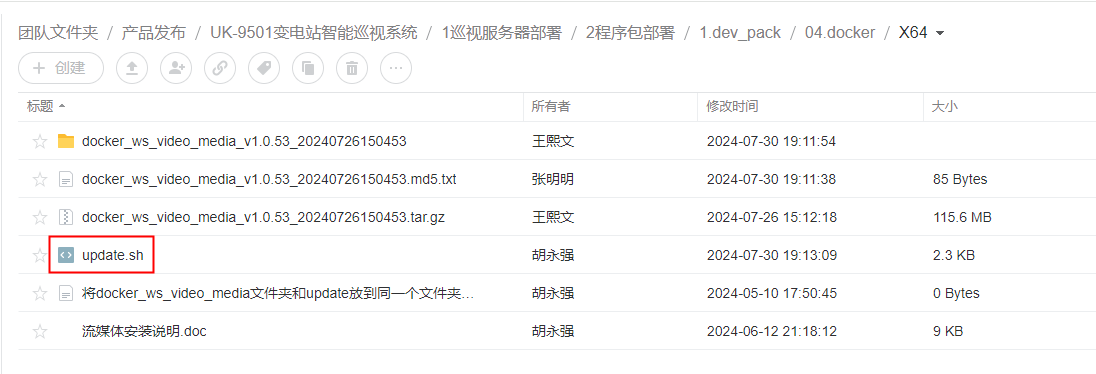

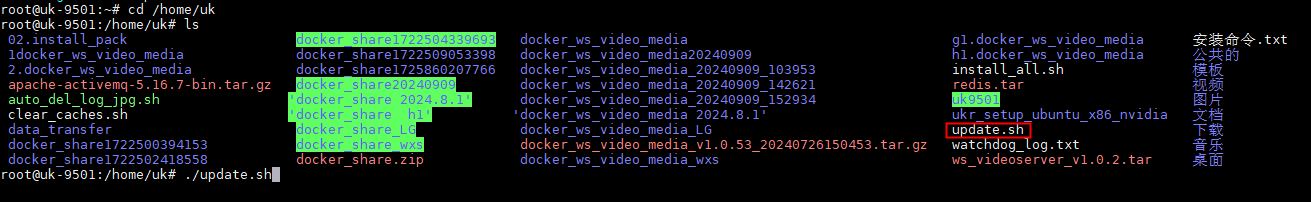

1. 以上1～4步的操作也可以用脚本执行。首先在251中下载
2. “update.sh”；

并将其放在/home/uk目录下，然后在控制台输入“./update.sh”，即可执行脚本，完成旧文件备份、新文件解压和“license.txt”文件替换。

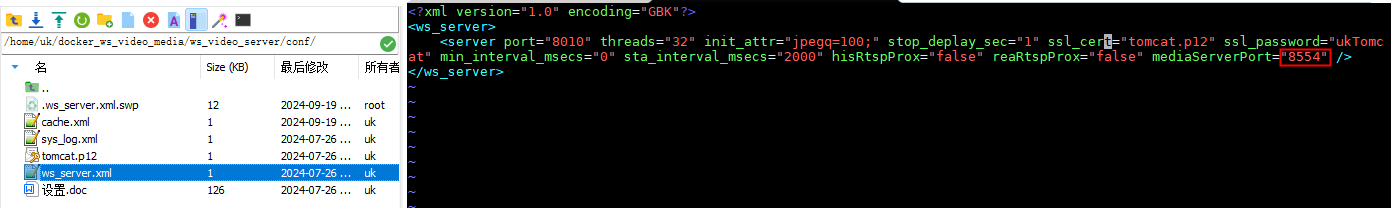

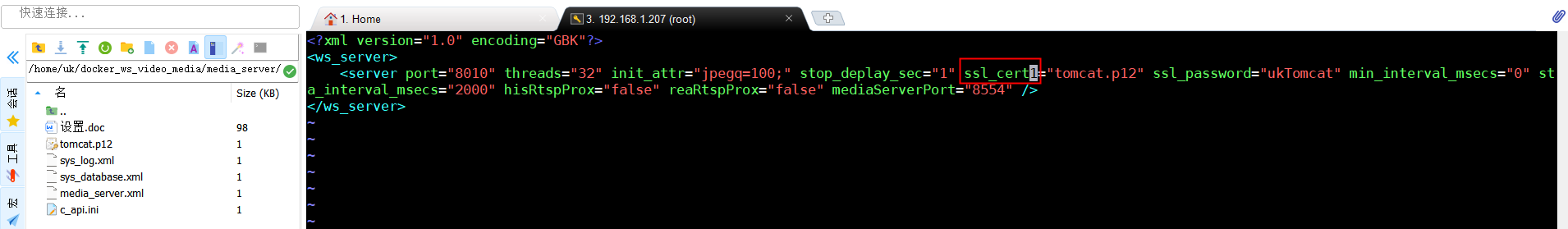

1. 需要检查“/home/uk/docker_ws_video_media/ws_video_server/conf”目录下的“ws_server.xml”文件，使用vim指令查看“ssl_cert”字符。默认的“ssl_cert”为https登录配置项，加数字后禁用该配置，该字符与巡视界面ip地址不匹配会导致视频流无法显示。

巡视界面登录地址是http，则加1：“ssl_cert1”

巡视界面登录地址是https，则保持“ssl_cert”

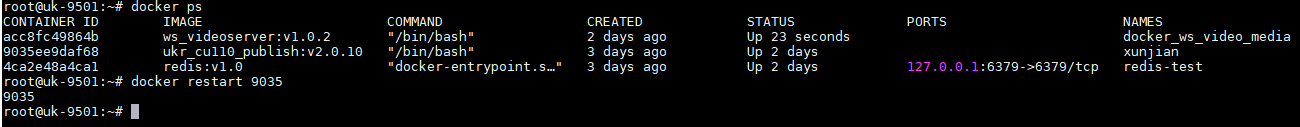

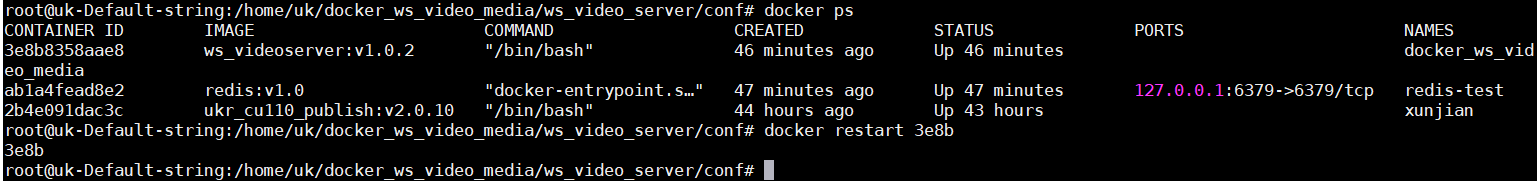

1. 重启docker_ws_video_media，操作步骤为：
2. 输入：docker ps，查看运行中的所有容器
3. 输入：docker restart （容器ID前4位）重启容器

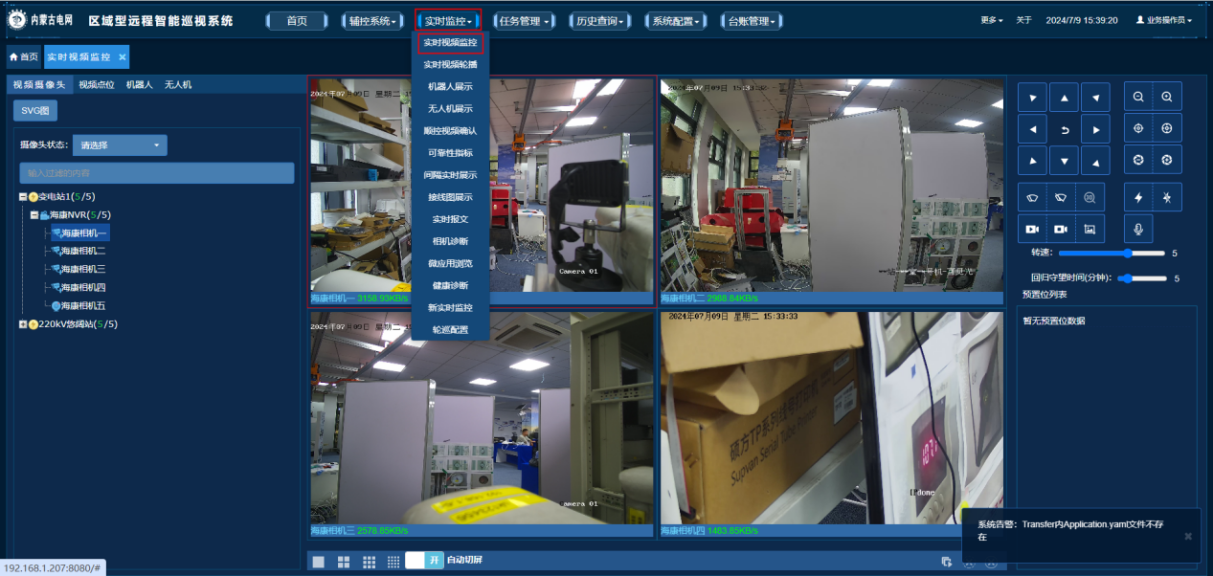

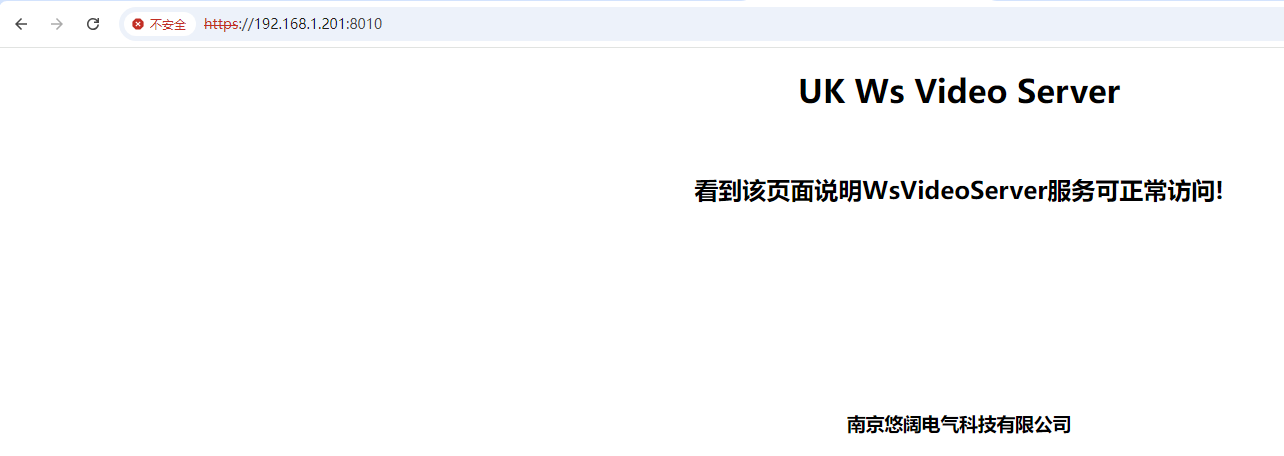

1. 此时在浏览器登录巡视主机ip地址“192.168.1.201:8080”，登录业务操作员：账号“ywczy”、密码“Sys@12345”，查看实时视频监控页面能不能正常显示视频流（登录操作参考4.1中详细说明）：

3.3更新巡视主机主程序

3.3.1更新程序下载

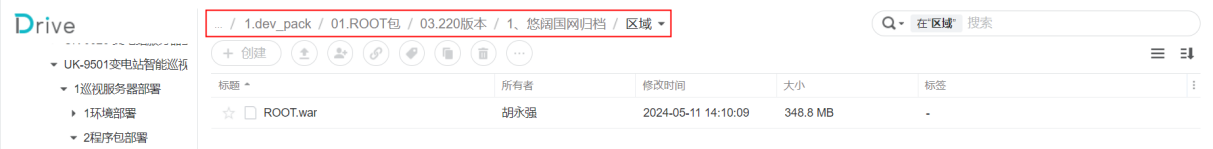

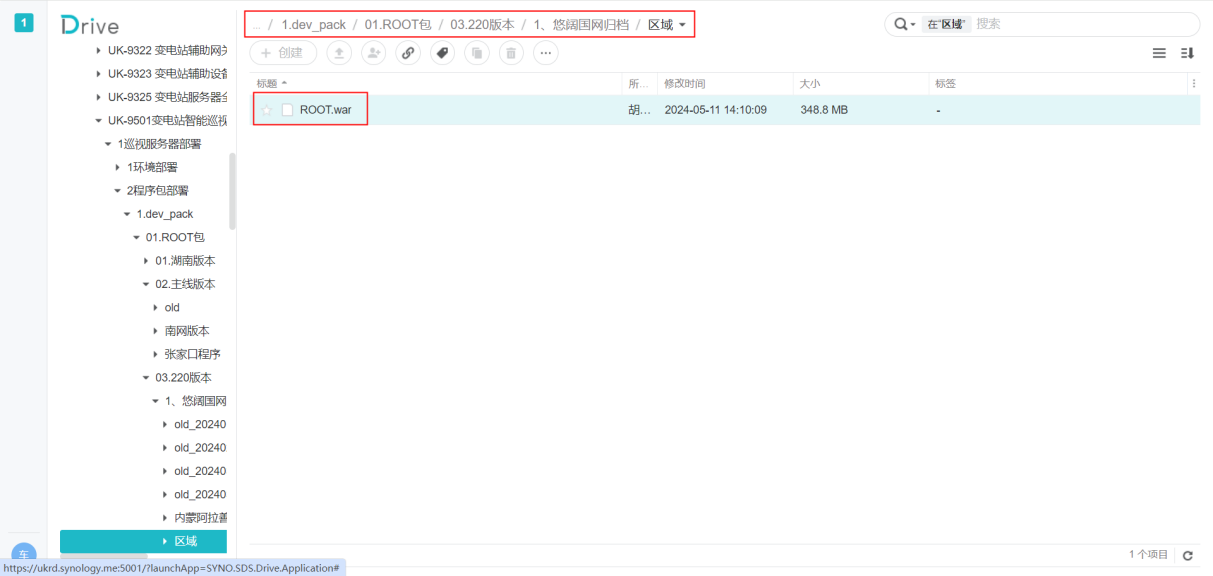

更新包为ROOT.war，下载地址在Synology Drive平台（251平台）：团队文件夹/产品发布/UK-9501变电站智能巡视系统/1巡视服务器/2程序包部署/1.dev_pack/01.ROOT包/03.220版本/悠阔国网归档/区域/，war格式的文件会自动解压，暂不上传到巡视主机。

3.3.2巡视主机主程序更新

1. 进入/home/uk/uk9501/apache-tomcat-9.0.37/目录下，将“webapps”文件夹重命名进行备份，可以加后缀，如“webapps_20240715”
2. 在/home/uk/uk9501/apache-tomcat-9.0.37/目录下重新创建一个“webapps”文件夹
3. 将3.1中第5步下载的ROOT.war（文件名不能有后缀）上传到上第一步新创建的“webapps”文件夹中，自动解压出一个“ROOT”文件夹，不能自动解压需要重启tomcat；
4. 需要修改的配置文件均在该路径下，首先cd进入该目录下：/home/uk/uk9501/apache-tomcat-9.0.37/webapps/ROOT/WEB-INF/classes/

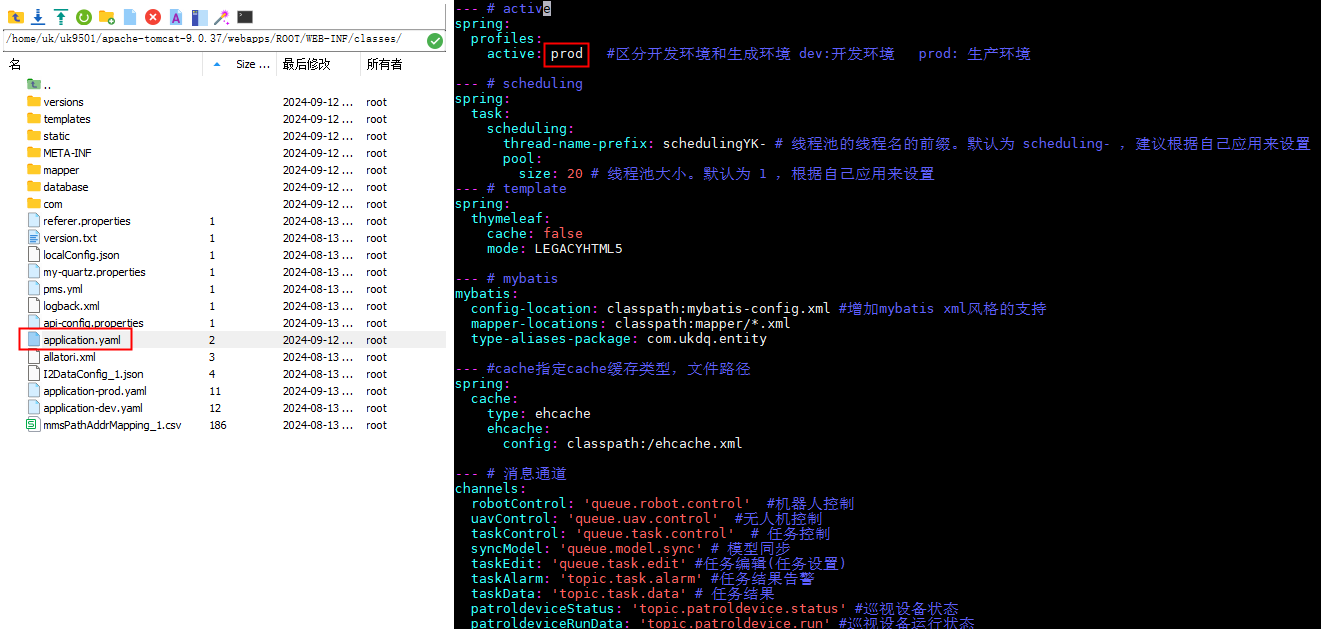

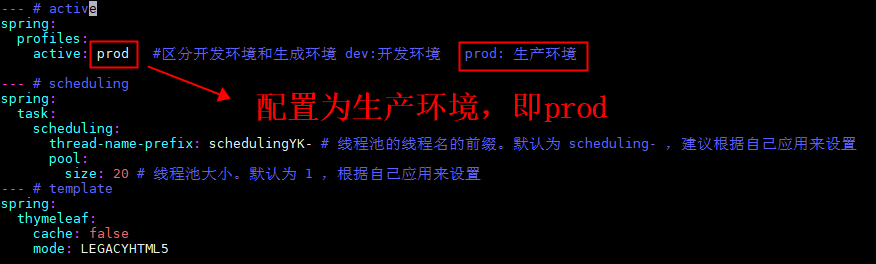

5. 首先打开“application.yaml”，查看配置文件里的环境是开发环境还是生产环境，一般现场都是默认生产环境，开发环境则需要手动修改：

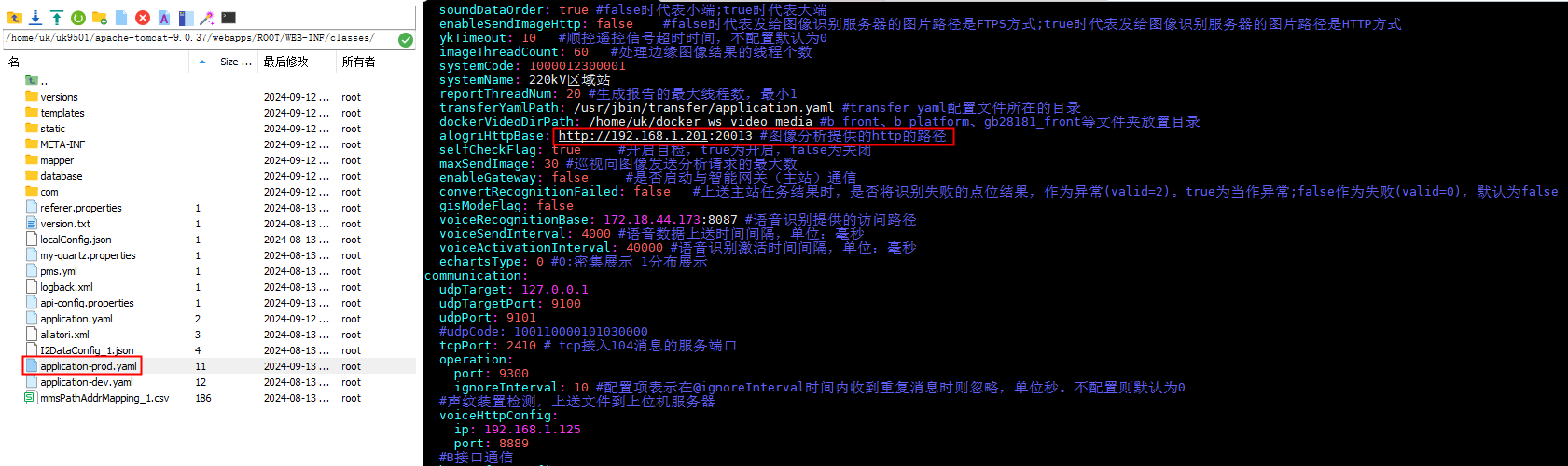

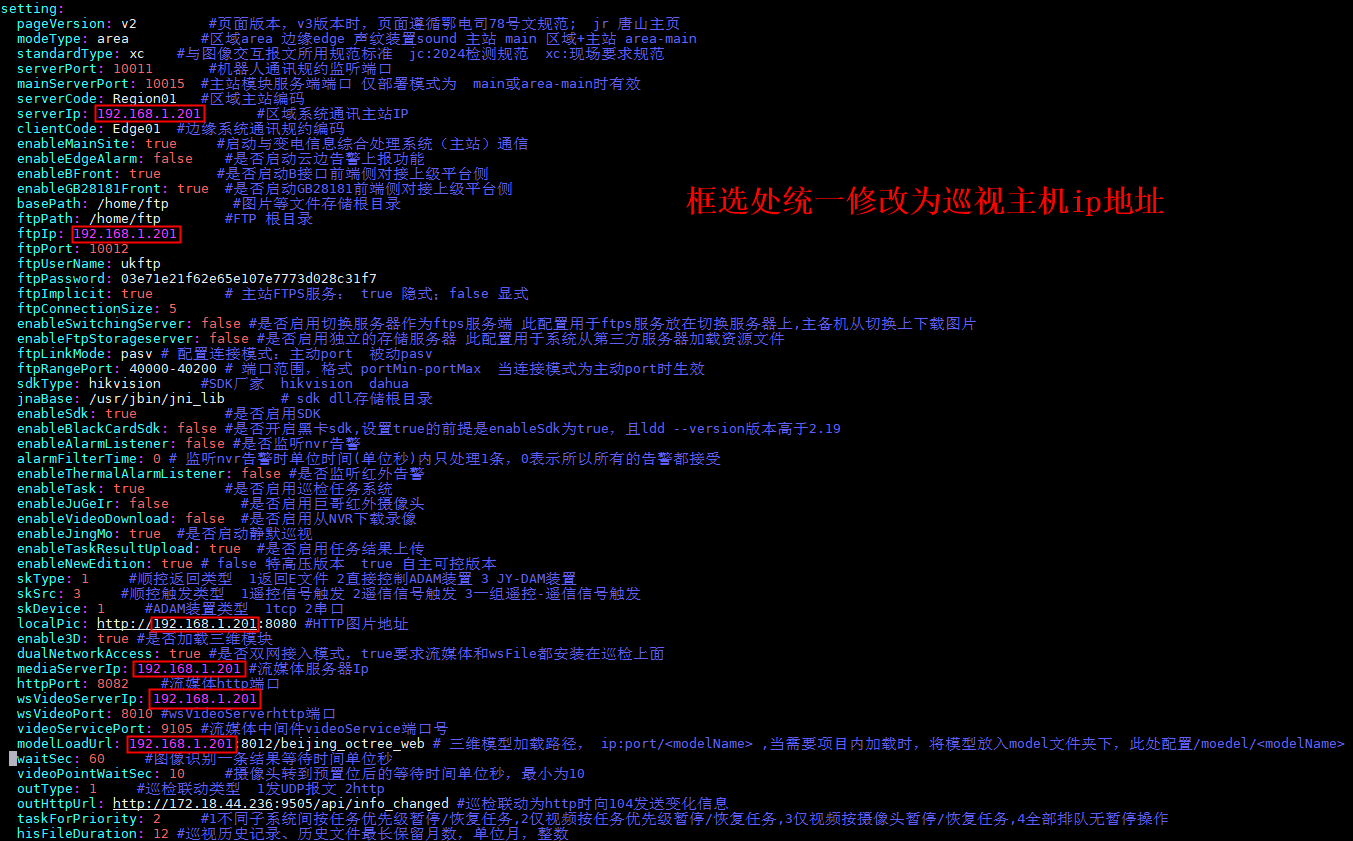

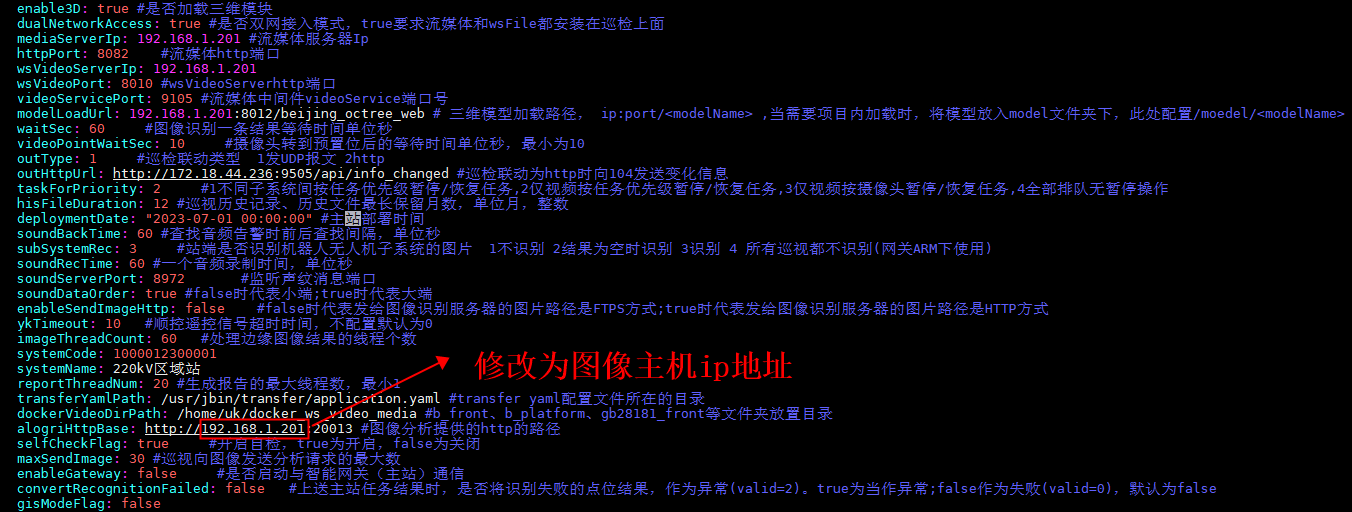

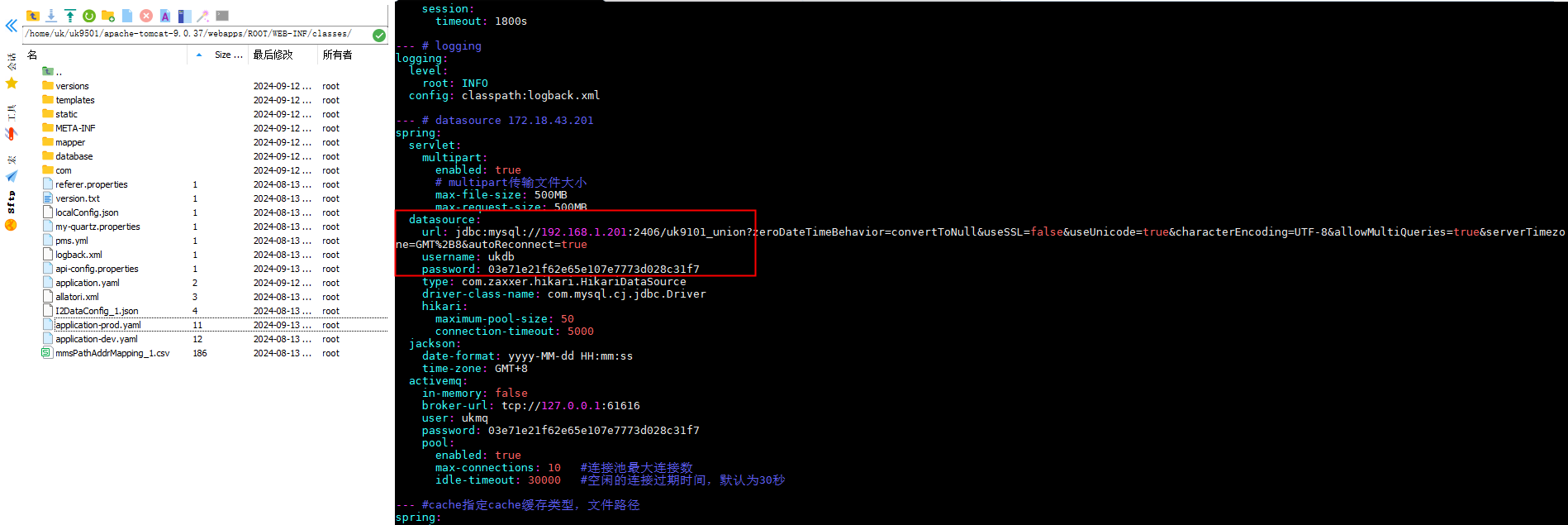

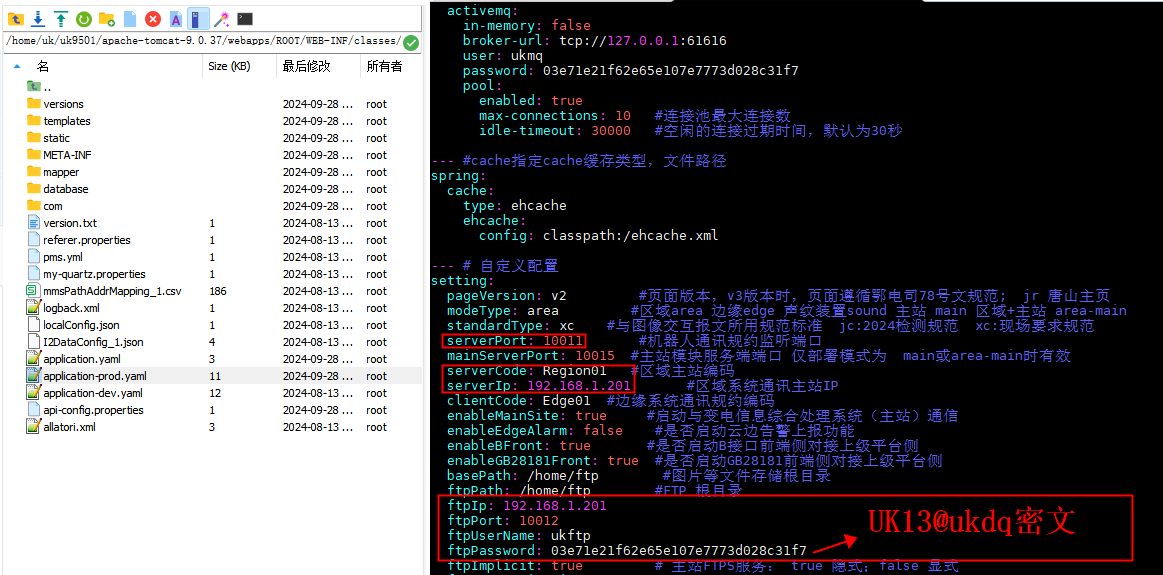

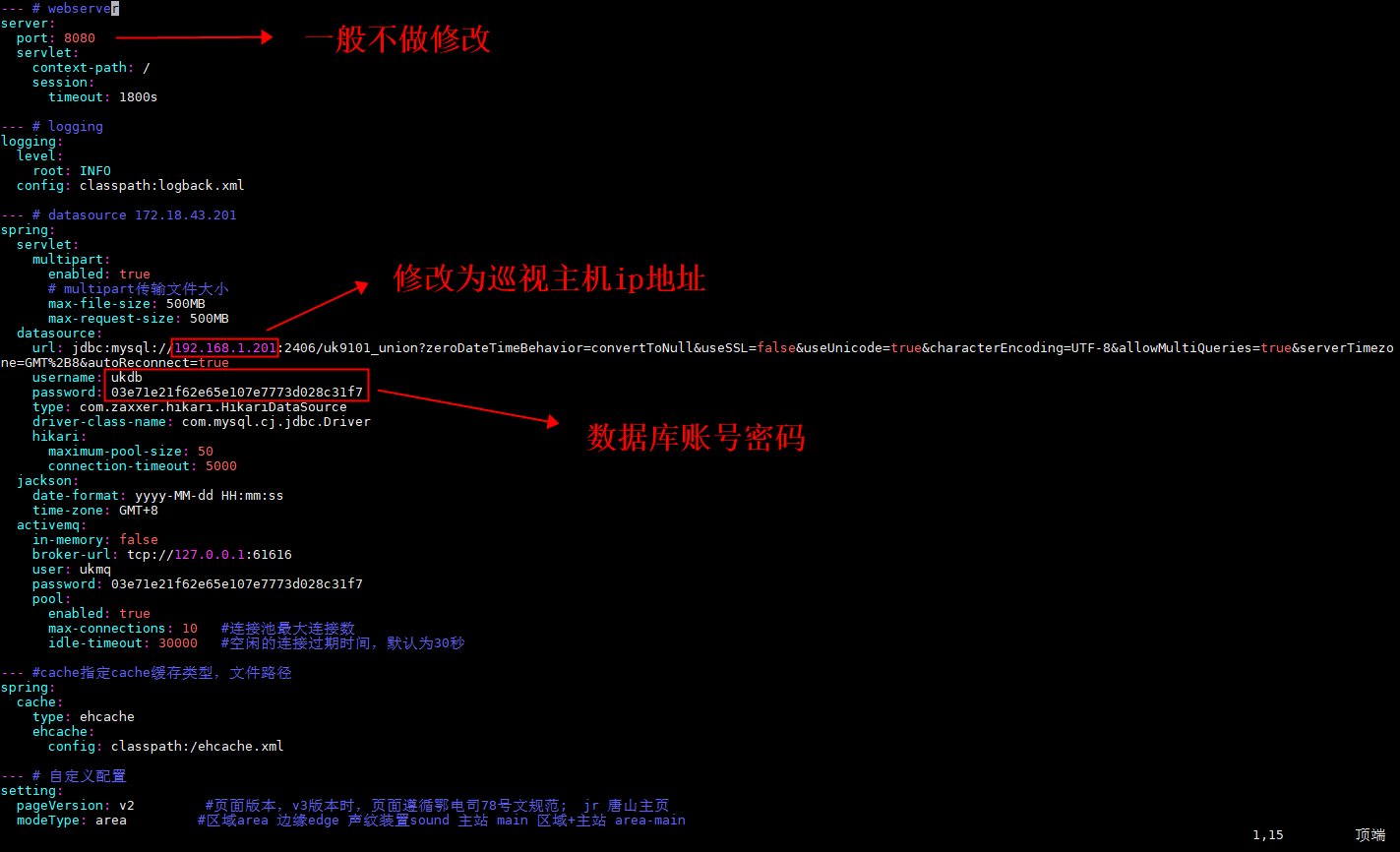

1. 再打开“application-prod.yaml”，需要修改的IP地址有8处：

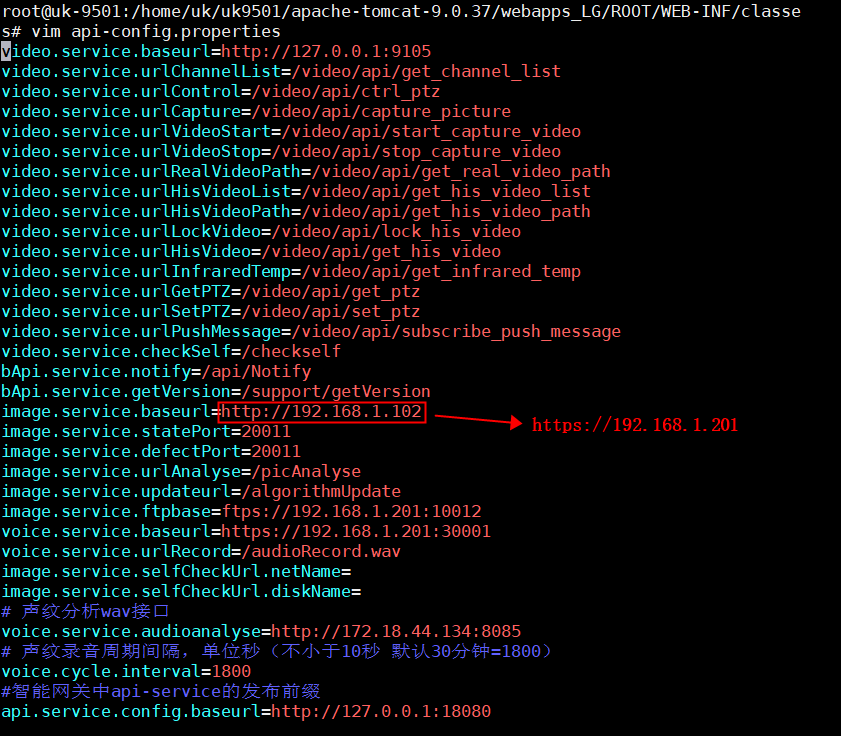

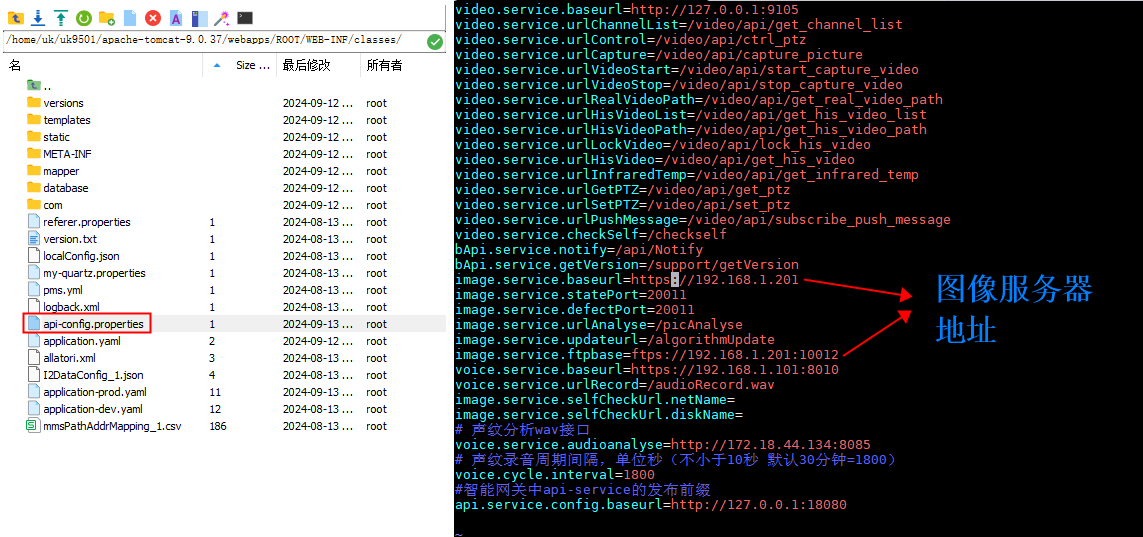

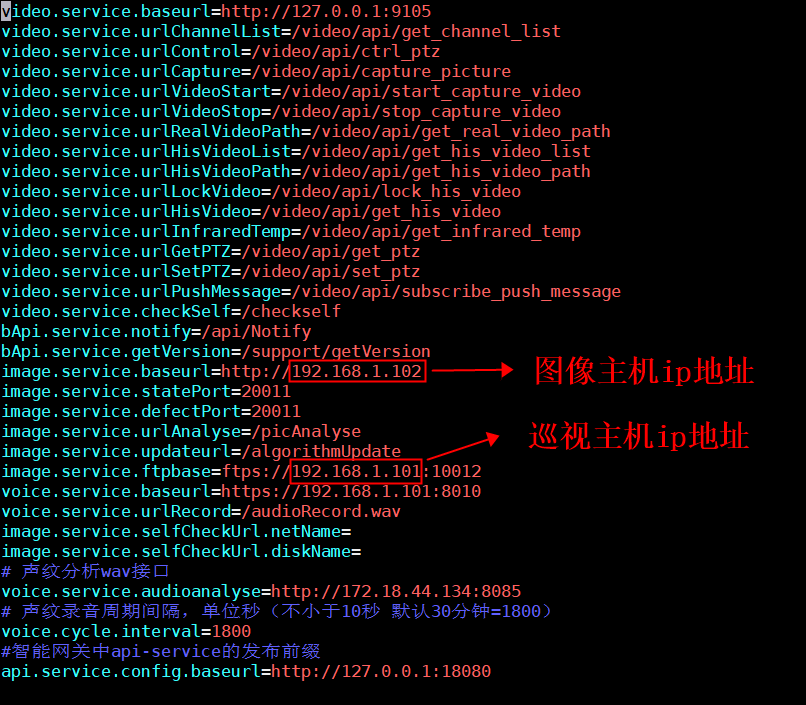

1. 最后打开“api-config.properties”，需要修改两处ip地址：

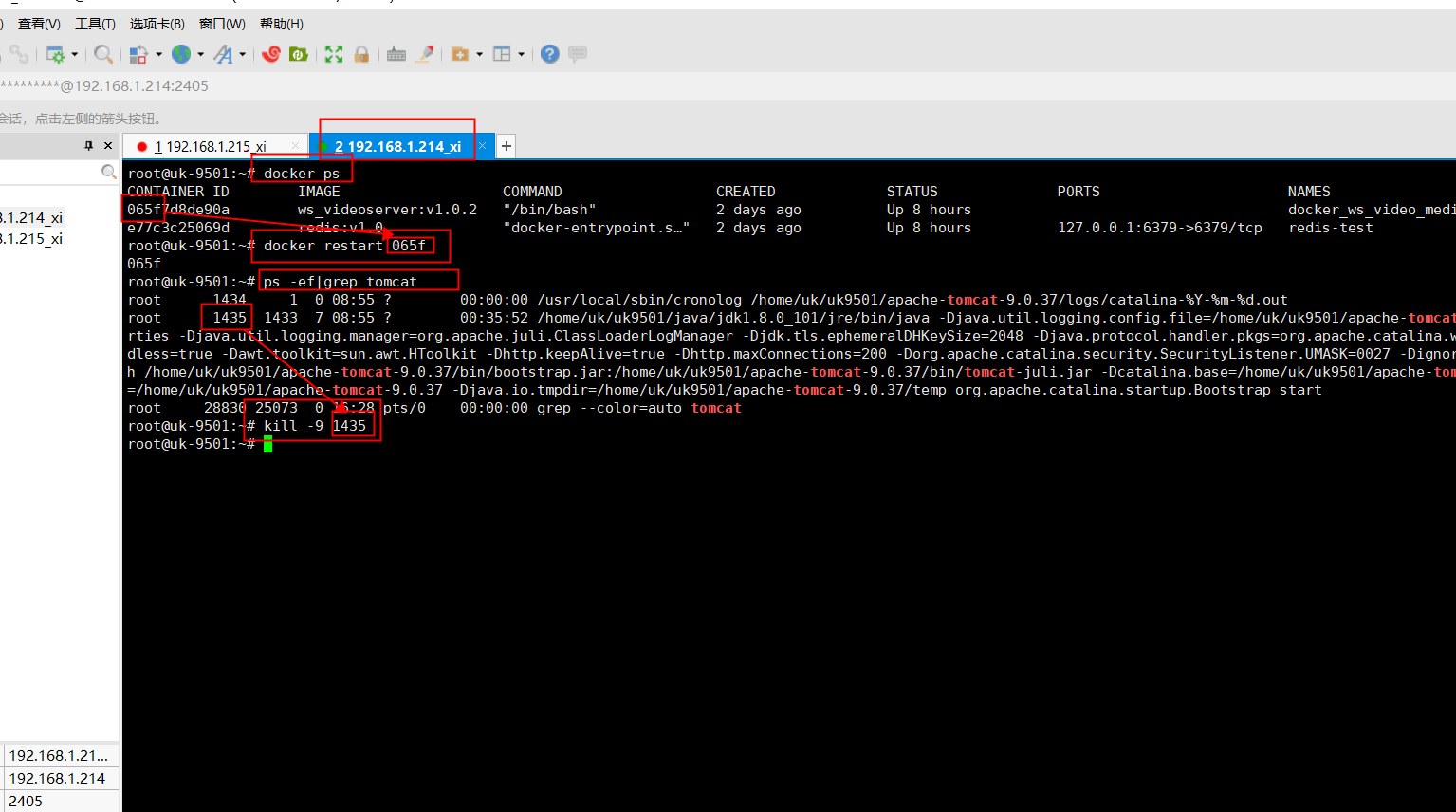

1. 完成配置后重启流媒体和tomcat进程：

查询运行的进程：ps -ef | grep 进程号

关闭进程：kill -9 进程号前4位

3.4更新图像主机模型文件

3.4.1图像主机主程序更新

1. 进入图像主机/home/uk/目录下，将“docker_share”文件夹重命名进行备份，可以加后缀，如“docker_share_20240715”

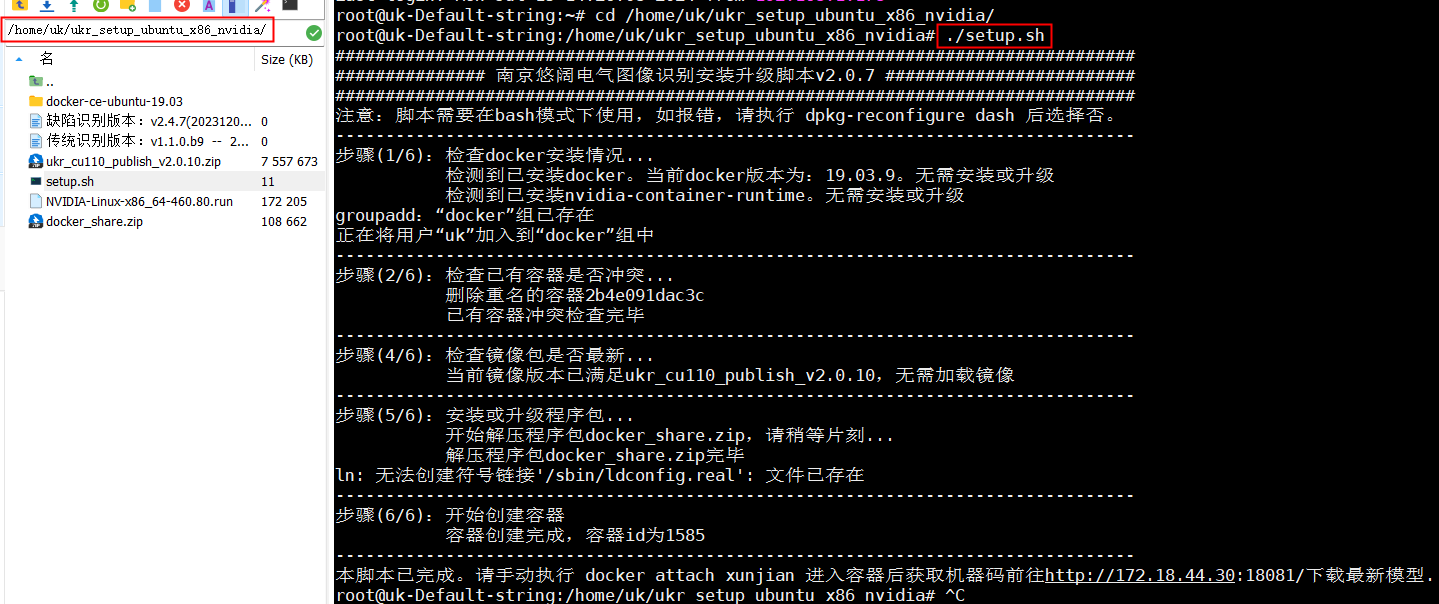

2. cd进入3.1.2中第4步下载的“ukr_setup_ubuntu_x86_nvidia”文件夹中，执行“setup.sh”脚本，输入指令执行安装脚本：

1. 输入nvidia-smi -L命令，获取到UUID

1. 在“/home/uk/docker_share/”路径下的.txt文件中获取到模型文件的版本。和步骤3中的UUID信息一起发给研发部魏军琦，要求获取模型文件，魏工会返回两个文件：现场和传统压缩包：

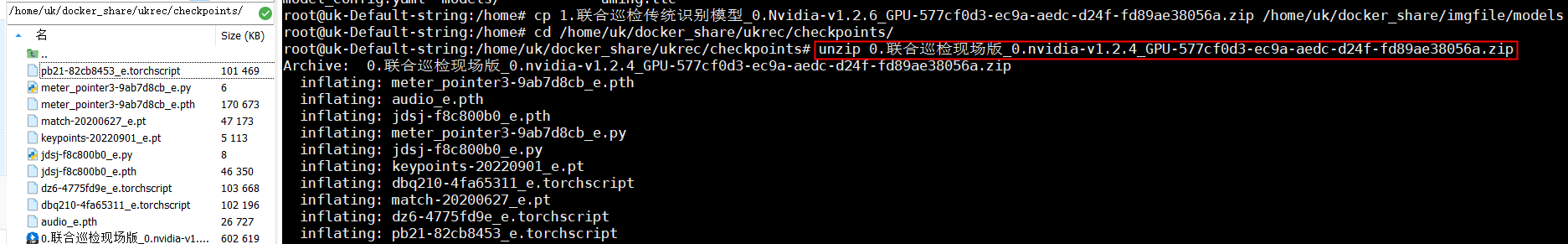

2. 将返回的“0.联合巡检现场版_XXX.zip”文件上传到/home/uk/docker_share/ukrec/checkpoints/目录下并使用解压指令解压：unzip zip包名称

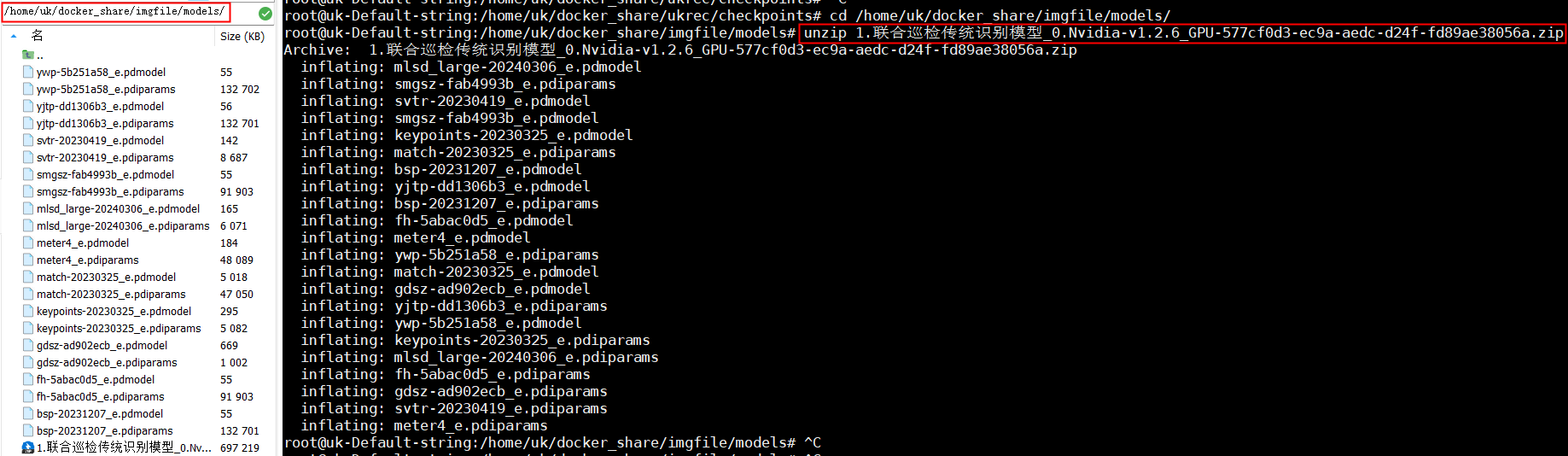

1. 同理将返回的“1.联合巡检传统识别模型_XXX.zip文件上传到/home/uk/docker_share/imgfile/models/目录下并使用解压指令解压：unzip zip包名称

1. 需要注意“/home/uk/docker_share/”目录下的“run_in_docker.sh”文件的名称一定注意，不能是“run_in_docker1.sh”，是的话手动删除多出的字符1

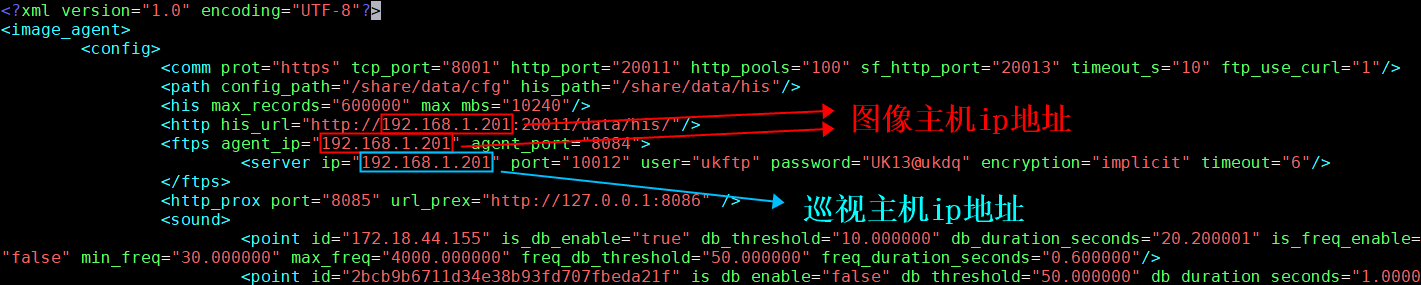

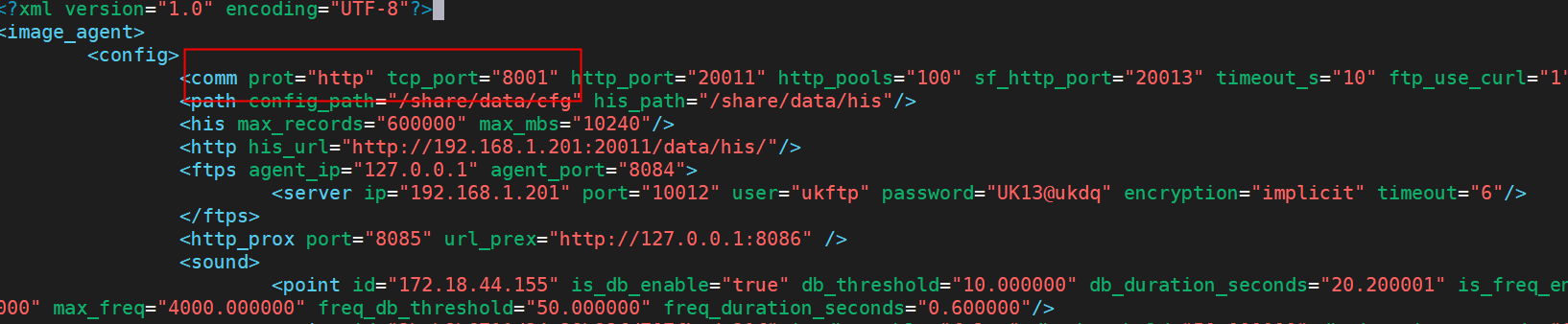

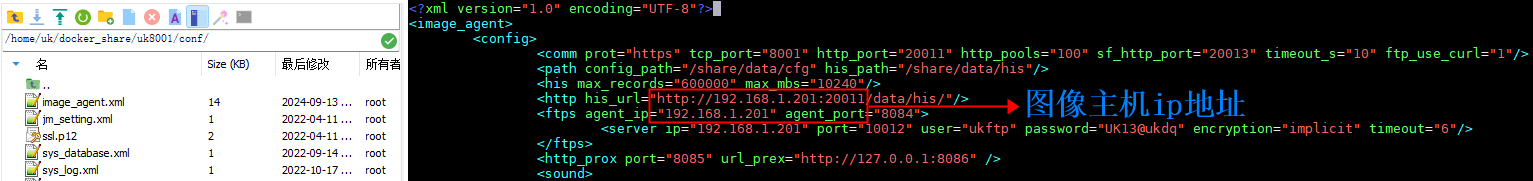

2. 图像主机需要在：/home/uk/docker_share/uk8001/conf/路径下修改“image_agent.xml”的3个配置：

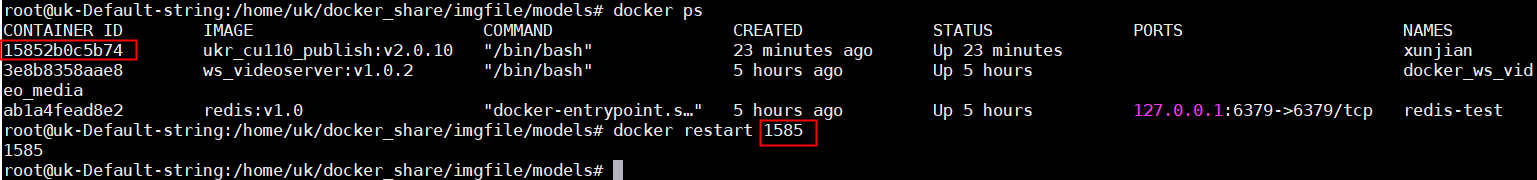

1. 然后在图像主机中登录，重启docker容器“xunjian”：

3.5http改https配置

1. 修改tomcat内文件，首先进入路径：

cd /home/uk/uk9501/apache-tomcat9.0.37/webapps/ROOT/WEB-INF/classes

然后编辑配置文件：

vi api-config.properties

http改成https，修改后保存。

1. 然后继续在该目录下修改配置文件：

vi application-prod.yaml

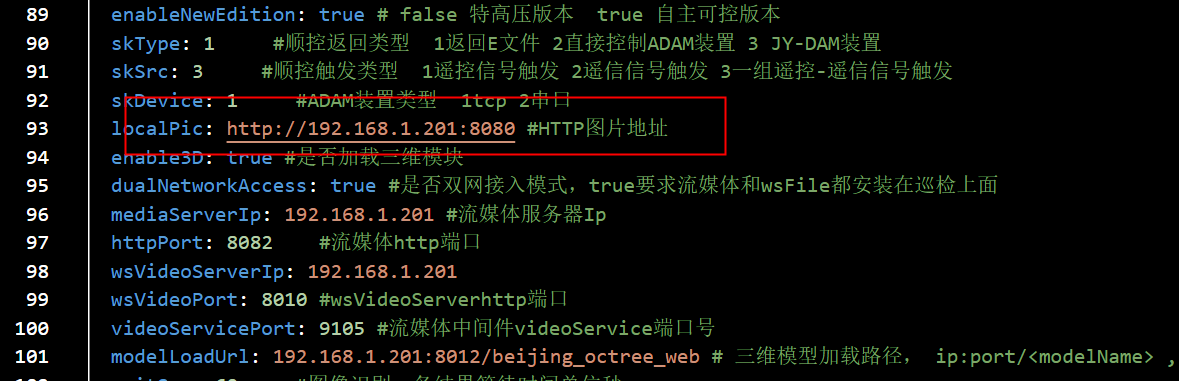

将localPic地址修改为：https://192.168.1.201:30001

1. 修改分析服务器配置，进入路径：

cd /home/uk/docker_share/uk8001/conf/

然后编辑配置文件：

vi image_agent.xml

将comm prot="http"改为comm prot="https"

巡检系统基础操作

4.1巡检系统登录

1. 打开浏览器，建议使用ie浏览器或谷歌浏览器：
2. 则输入网址http://巡视主机IP:8080；配置https登录则为http://巡视主机IP:30001。以培训的巡视主机为例，根据具体配置输入：192.168.1.201:8080或https://192.168.1.201:30001，进入巡检系统登录界面；

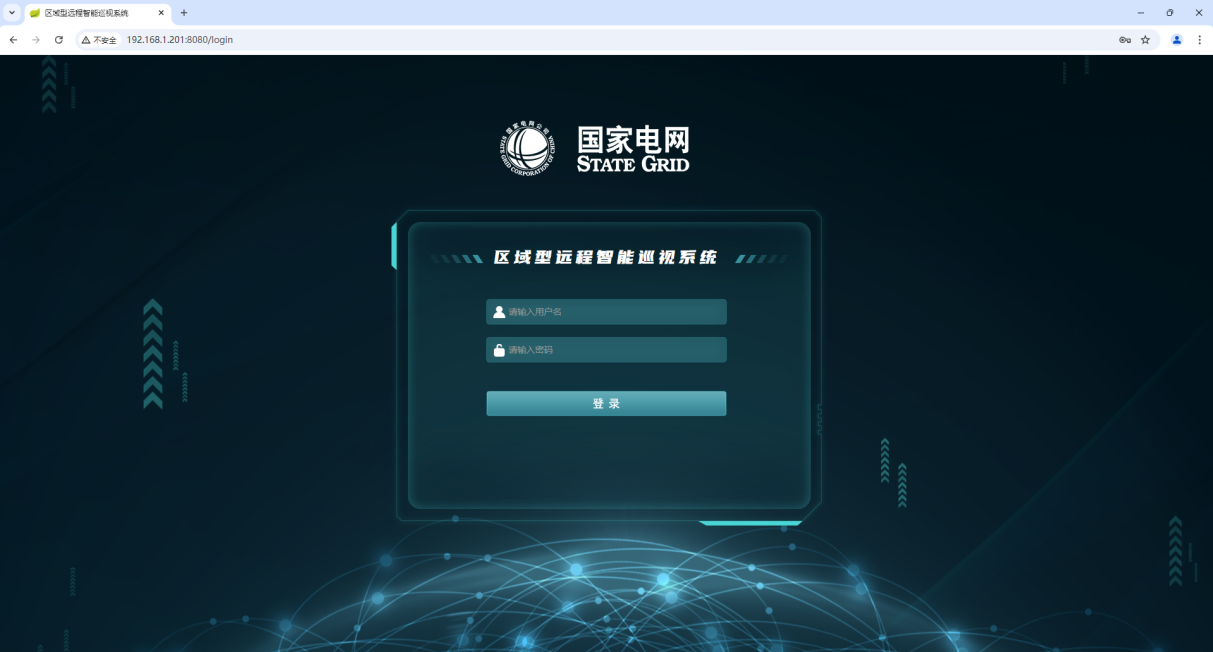

1. 登录页面如下图所示，常用的账号为：

系统管理员：admin Sys@12345

业务配置员：ywpzy Sys@12345

业务操作员：ywczy Sys@12345

审计管理员：sjgly Sys@12345

4.2变电站配置

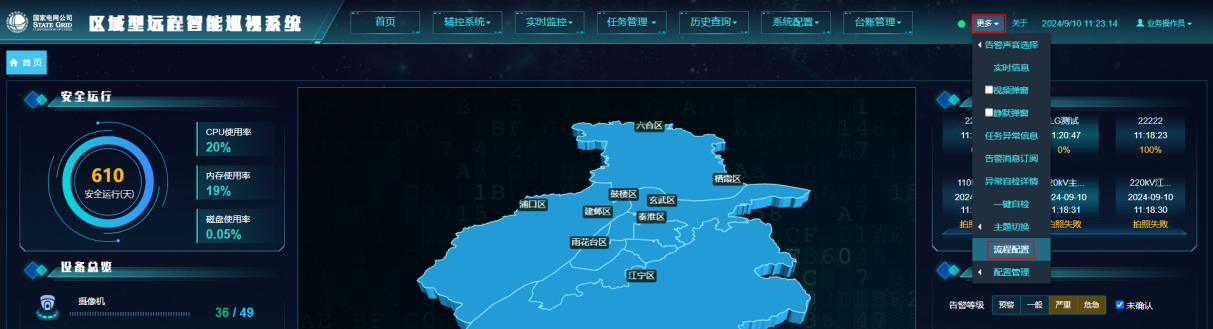

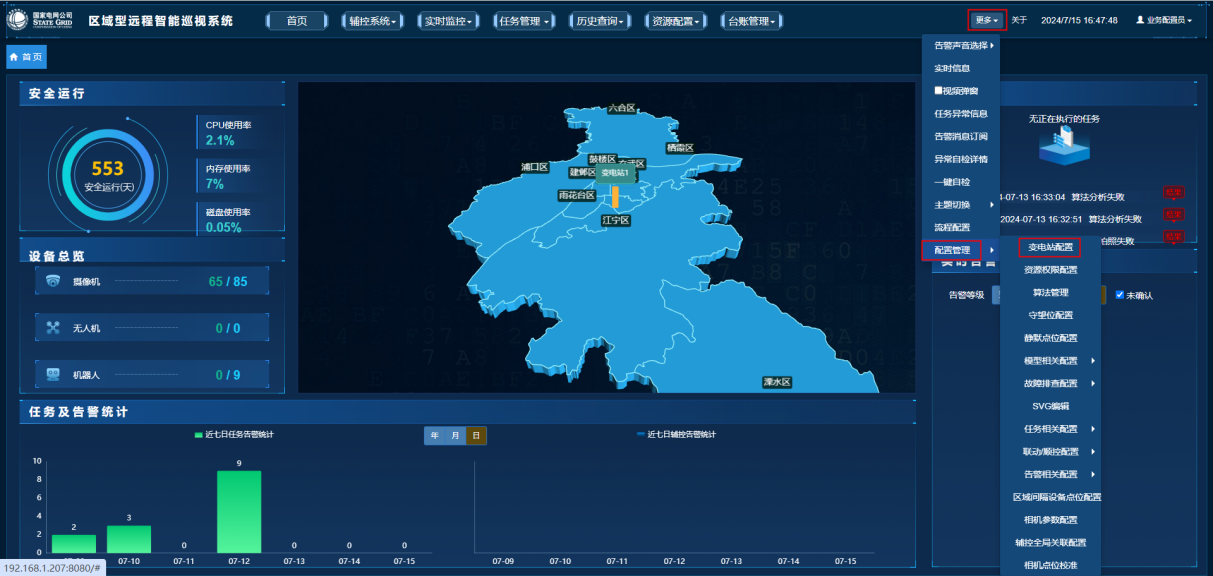

1. 业务配置员ywpzy身份登录巡检系统，在：【更多——配置管理——变电站配置】中进行配置：

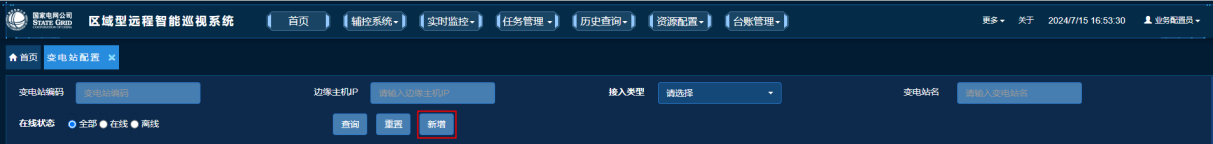

1. “变电站配置”界面中点击新增创建新的变电站信息

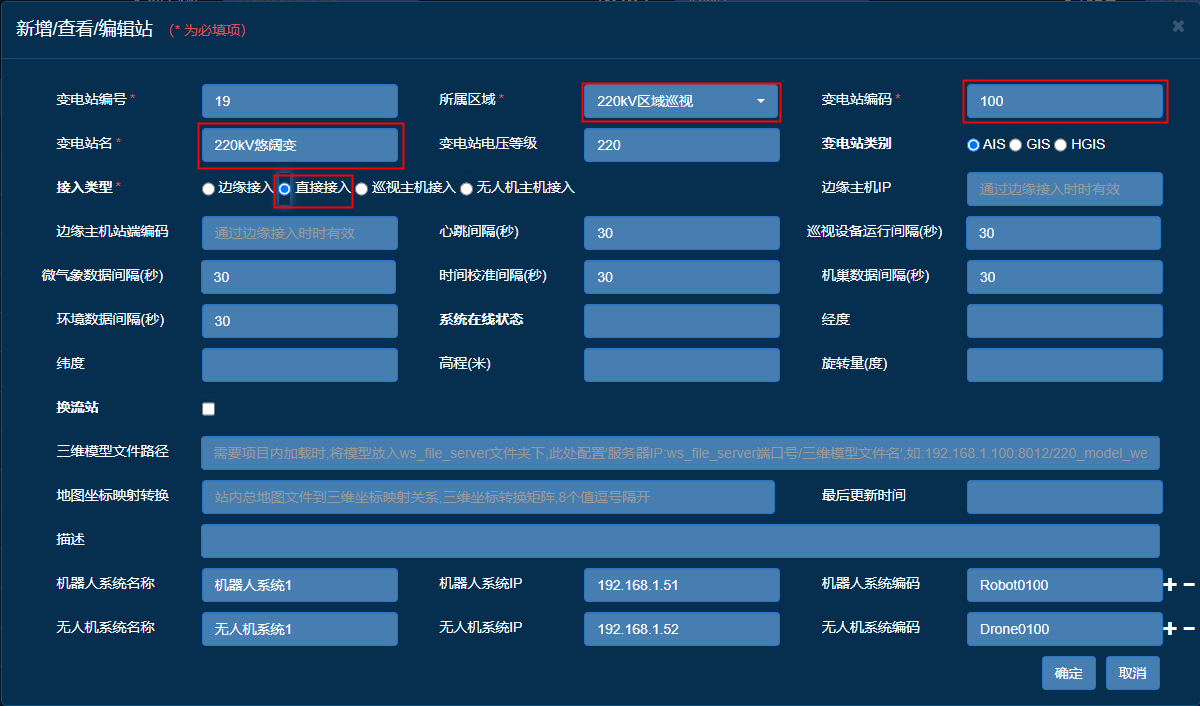

1. 根据实际情况在变电站配置页面中输入或选择*号的必填信息，然后点击“确定”进行创建

4.3设备信息表导入与导出

4.3.1进入数据导入界面

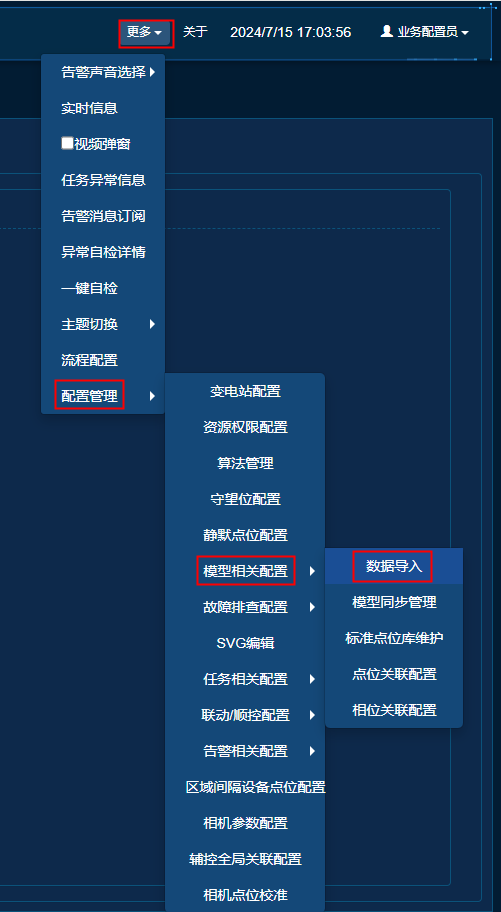

1. 设备信息的导出在ywpzy和ywczy角色下都可以进行操作。进入数据导入界面的路径有两个，第一个路径在【更多——配置管理——模型相关配置——数据导入】中：

第二个路径在【更多——流程配置——6、点表导入】中：

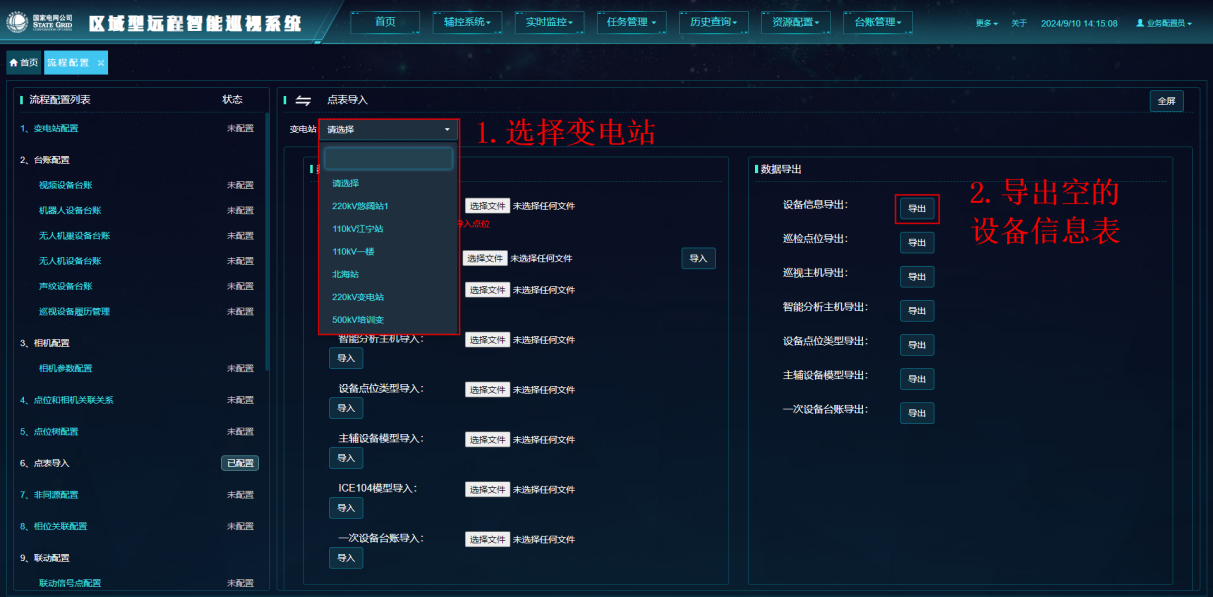

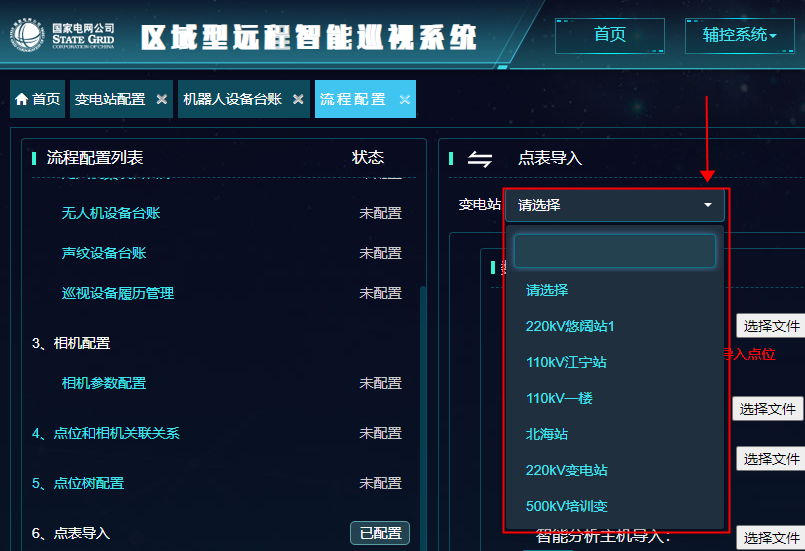

1. 进入点表导入页面后首先点开“变电站”下拉框，选择4.2中新创建的变电站，然后在右侧数据导出窗口中导出空的设备信息表（已经导入过数据，再导出则导出历史设备信息数据）；

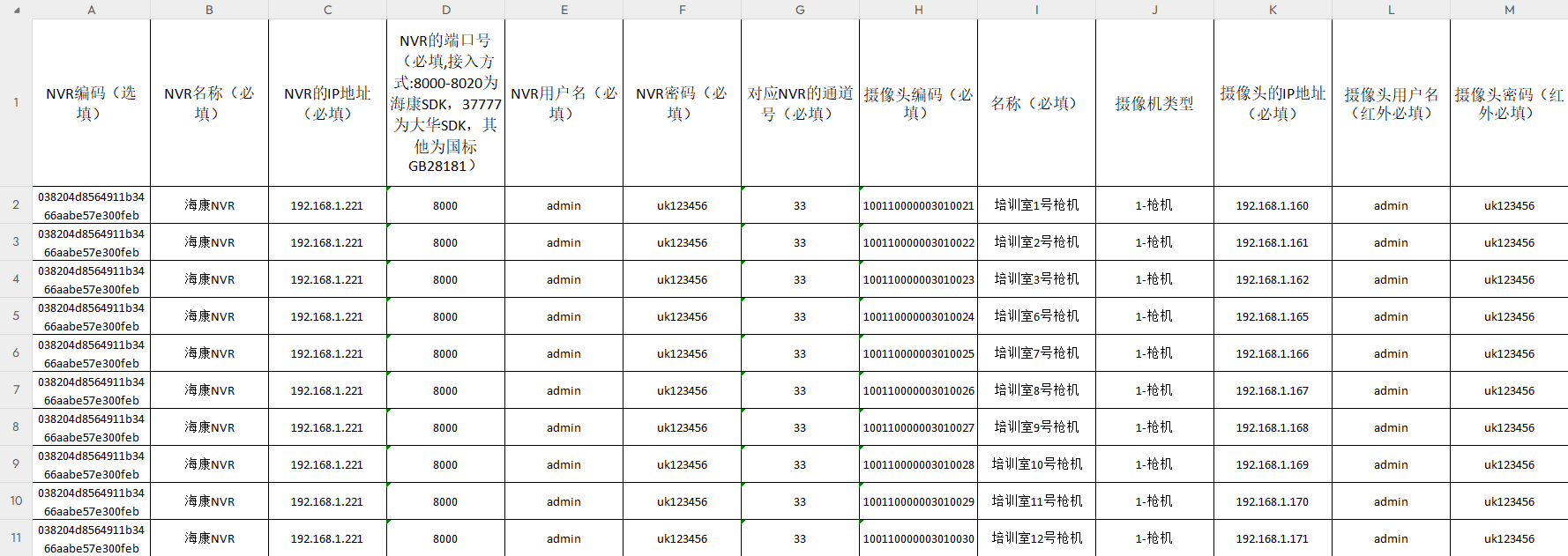

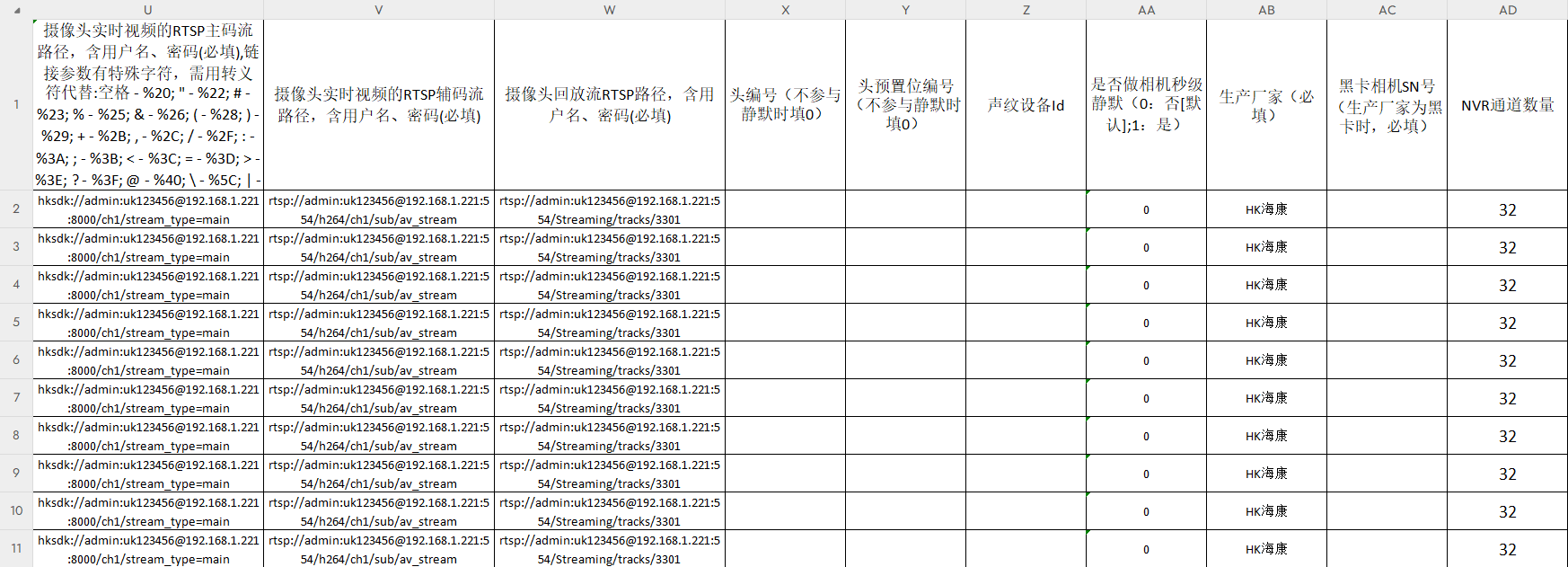

4.3.2编辑设备信息表

一台nvr下对应多个相机的，只需配置相同的nvr名称和ip地址，表格中必填项不能为空。

以海康相机为例，码流格式如下：

1)rtsp主码流格式:

hksdk://admin:sys123456@nvr地址:8000/ch通道号/stream_type=main

2)rtsp子码流格式：

rtsp://admin:sys123456@nvr地址:554/h264/ch通道号/sub/av_stream

rtsp回放流路径：

rtsp://admin:sys123456@nvr地址:554/Streaming/tracks/通道号01

3)NVR通道在64位以上，通道号从1开始计数

通道在64位以下，从33（32+1）开始计数

码流详细说明见4.3.3码流格式说明

4.3.3码流格式

（1） 海康摄像机 rtsp 码流 URL 规则：

主码流：rtsp://admin:sys123456@192.168.0.120:554/h264/ch1/main/av_stream

子码流：rtsp://admin:sys123456@192.168.0.120:554/h264/ch1/sub/av_stream

rtsp://[username]:[password]@[ip]:[port]/[codectype]/[channel]/[subtype]/av_str

eam

URL 组成说明：

username: 用户名；

password: 密码；

ip: 网络摄像机 IP 地址；

port: 端口号，默认 554；

codectype：有 h264/h265/mjpeg；这里必须是 h264，不能是其他格式！

channel: 通道号。

subtype: 码流类型，主码流：main，子码流：sub。

1. 大华摄像机 rtsp 码流 URL 规则

主码流：

rtsp://admin:admin123456@<192.168.0.121>:554/cam/realmonitor?channel=1&subtype=0

子码流：

rtsp://admin:admin123456@<192.168.0.121>:554/cam/realmonitor?channel=1&subtype=1

rtsp://[username]:[password]@[ip]:[port]/cam/realmonitor?/[channel]&/[subtype]

URL 组成说明：

username: 用户名；

password: 密码；

ip: 网络摄像机 IP 地址；

port: 端口号，默认 554；

channel: 通道号。

subtype: 码流类型，主码流：0，子码流：1。

（3） 海康 sdk 码流格式

hksdk://admin:sys123456@<192.168.1.101>:8000/ch1/stream_type=main

海康可见光摄像头一般按照上面的格式填，admin 是摄像头的用户名，sys123456 是摄像头 的密码，192.168.1.101 是摄像头的 IP 地址，主码流 main 辅码流 sub，端口默认8000，具体端口登录摄像头web端页面查看。

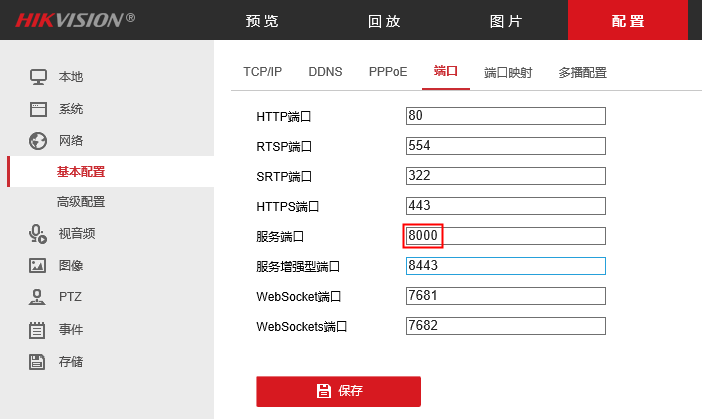

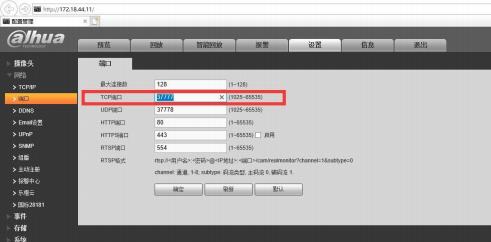

（4） 大华 sdk 码流格式

dhsdk://admin:sys123456@<192.168.1.25>:37777/ch1/stream_type=main

大华摄像头按照上面的格式填写，192.168.1.25 是摄像头的 IP 地址，admin 是摄像头的用户 名，sys123456 是摄像头的密码主码流，main 辅码流 sub，端口默认37777，具体端口登录摄像头 web 页面查看。

4.3.4设备数据导入

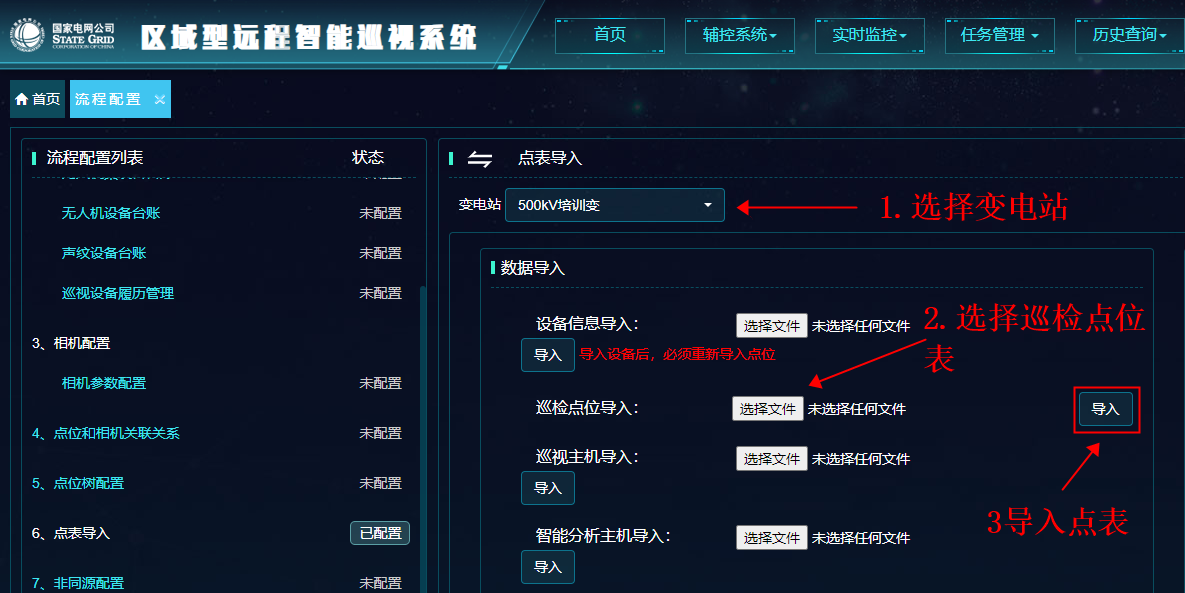

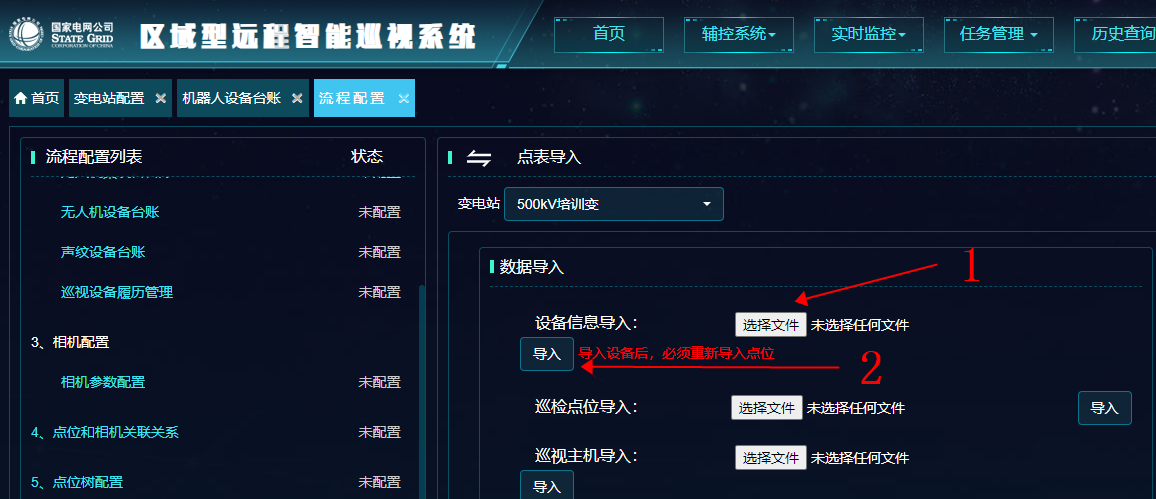

1. 设备信息的导入需要在ywpzy角色下进行配置。再次进入4.3.1中的数据导入界面，点击“变电站”下拉图标，选择需要导入台账的变电站；

1. 在数据导入栏中先选择已经配置好的设备信息表，然后按“导入”键进行导入。

4.4巡检点位表导入与导出

4.4.1巡检点位表导出

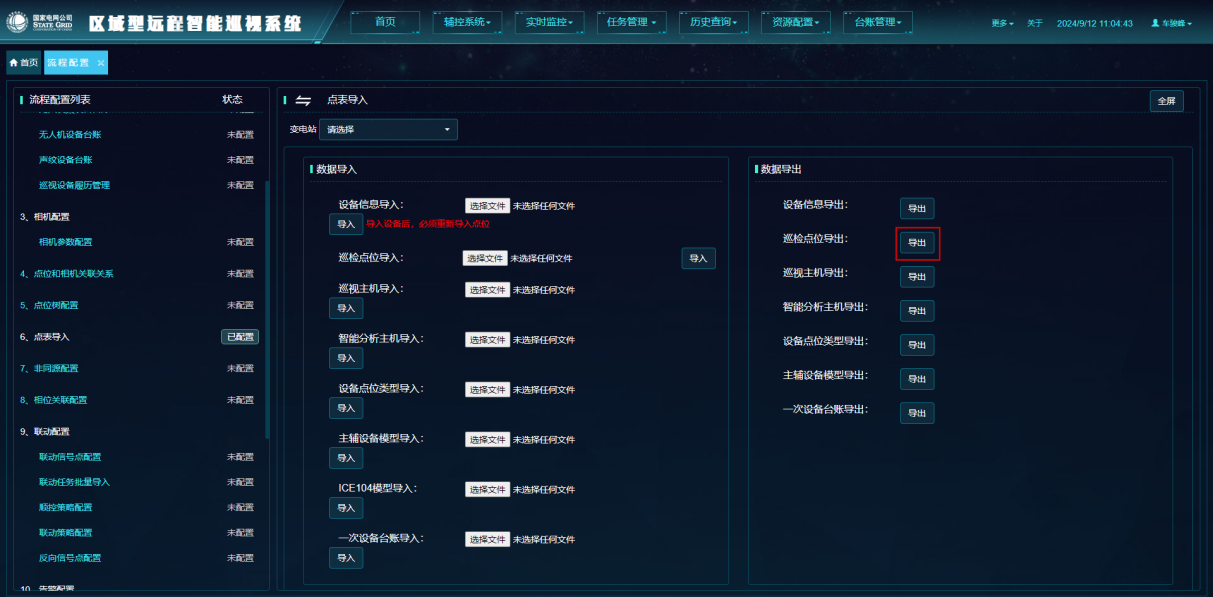

1. 首先同4.3.1中步骤，先进入到数据导入界面导出一张空的巡检点位表，或选择变电站后导出历史巡检点位数据；

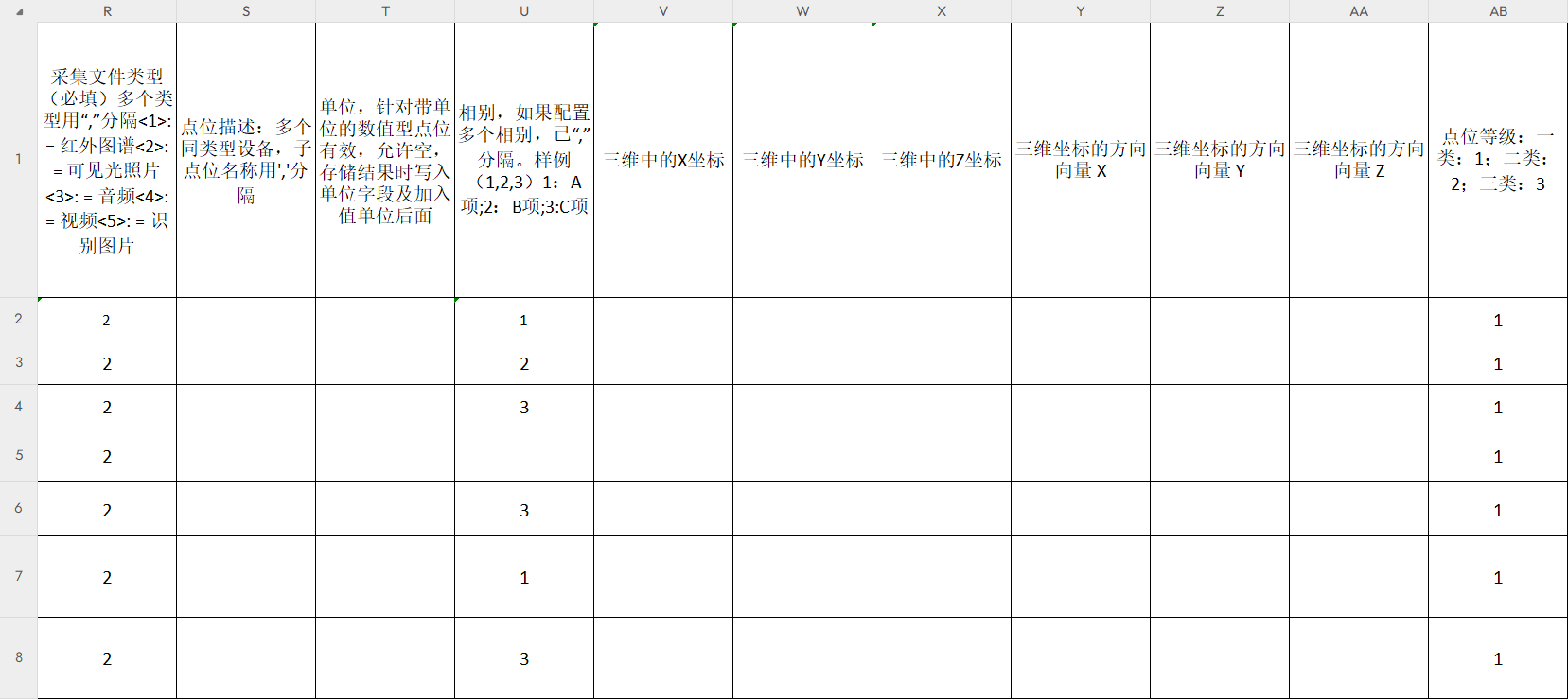

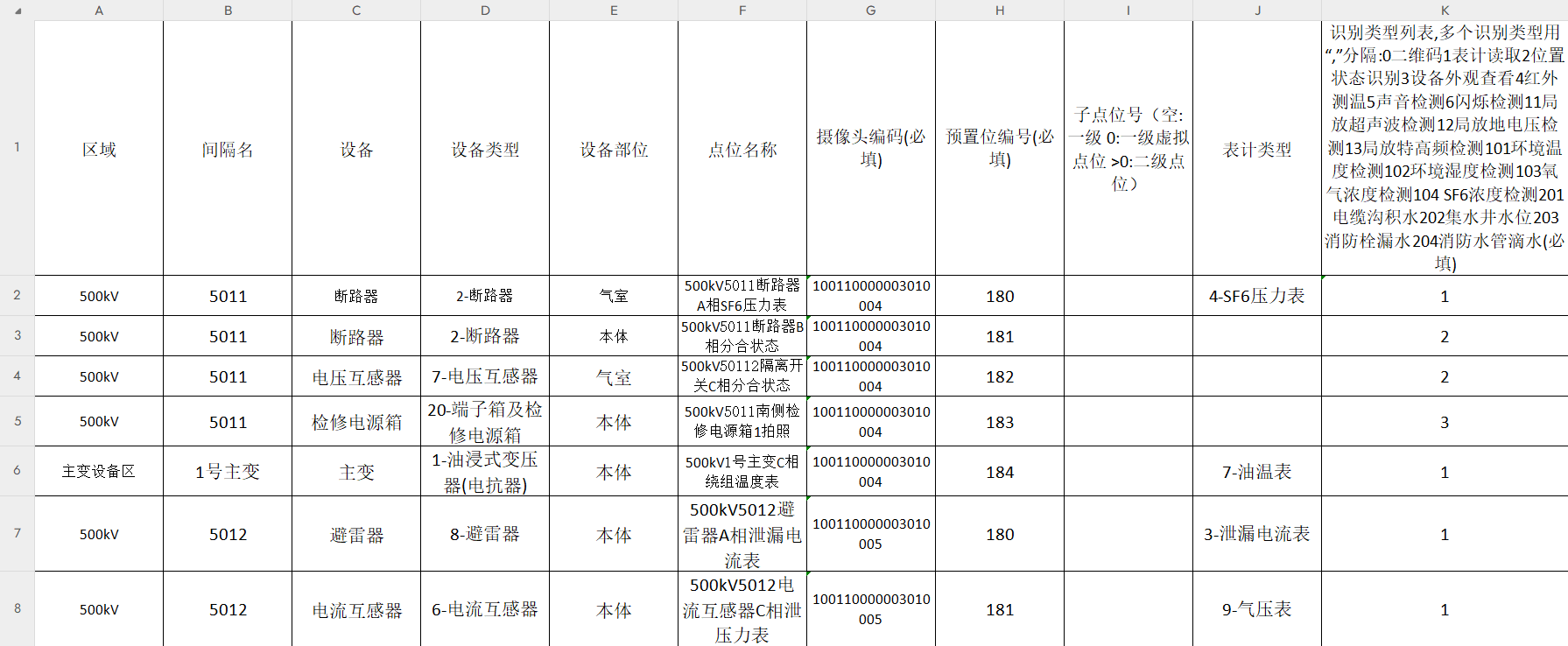

1. 将现场巡检点位填入巡检点位表，表格内容如下图所示:

1. 摄像头编码需要和设备信息表对齐；
2. 海康相机预置位编码编号区间在1~255，需注意相机有少量预置位无法设置；
3. 大华摄像机预置位数量较少，通常为1~80，需要提前规划好巡检点采集位置。

4.4.1巡检点位表导入

同4.3.3中步骤，在数据导入栏中先选择已经配置好的设备信息表，然后按“导入”键进行导入。

4.5下发巡检任务

4.5.1新建任务模板

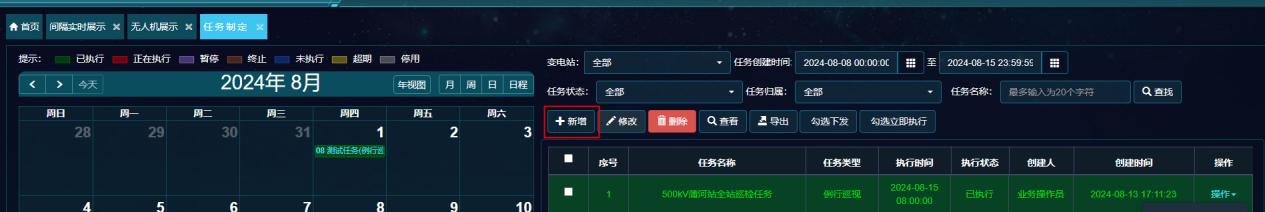

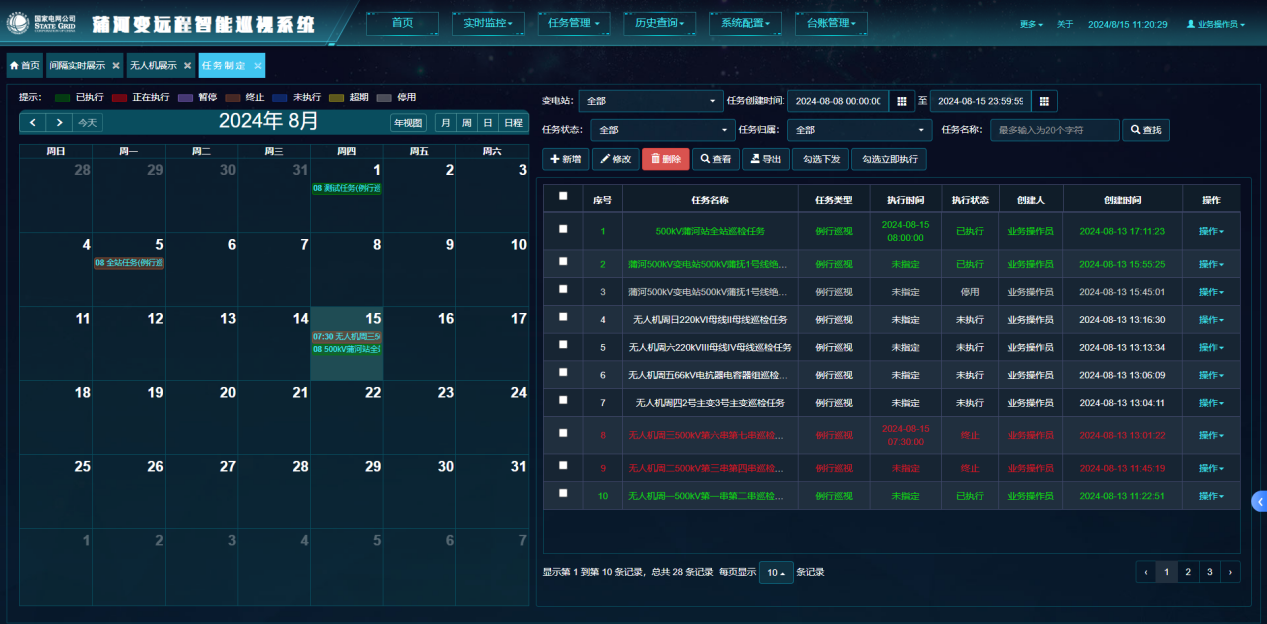

1. 【任务管理——任务制定】可以新建、下发、修改、停用巡视任务，查看任务列表，左侧的任务日历还能展示定时或周期任务的详细信息；

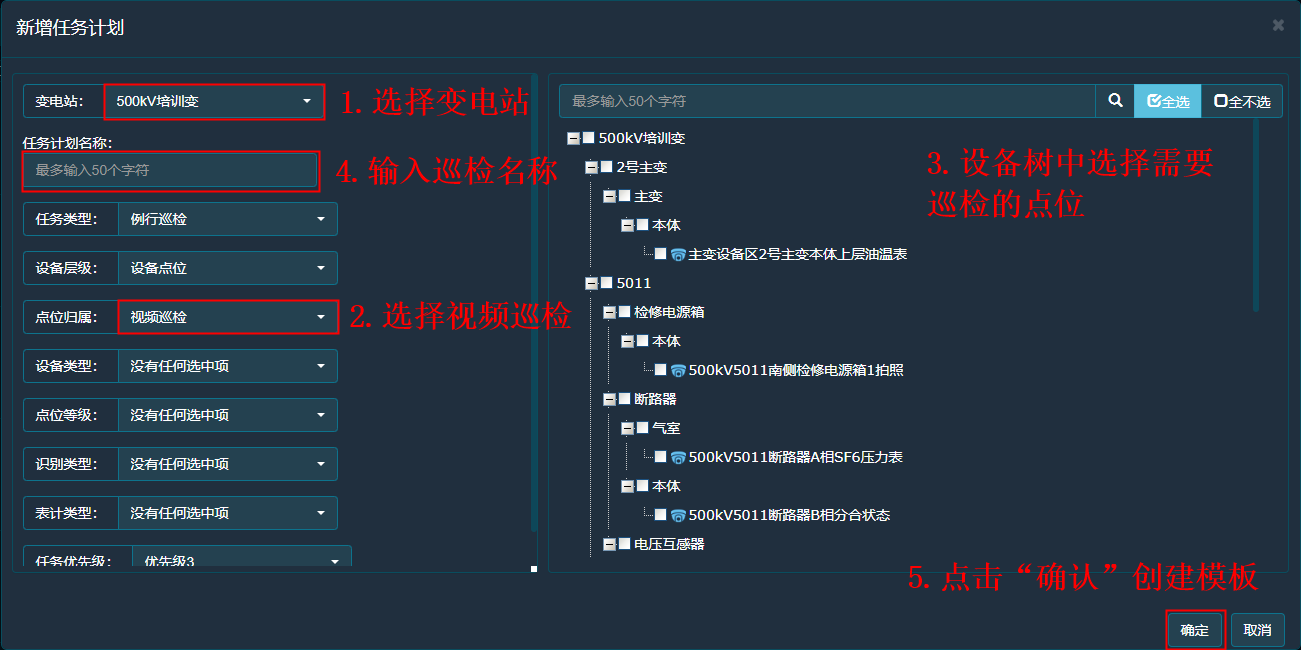

新建巡视任务首先需要点击“新增”按钮进入新增任务界面；

在“变电站”处选择已经创建好的变电站然后在“点位归属”中选择巡视点位的类型，选择视频巡视，此时右侧会显示相应的巡视点列表，选取需要巡视的巡视点后，再在“任务计划名称”栏中填写巡视任务的名称，最后点击确认即可创建该任务。

4.5.2巡检任务下发

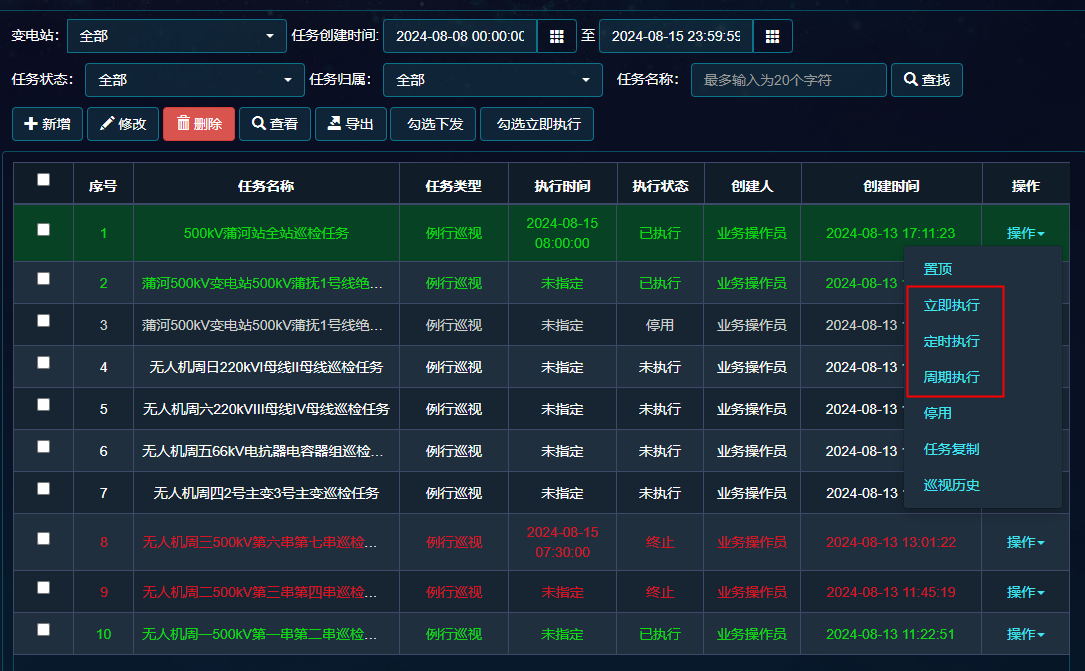

已创建的巡视任务可以使用如下三种方式进行下发：

1. 立即执行：立即开始执行巡视任务
2. 定时执行：在预先设定好的时间执行巡视任务

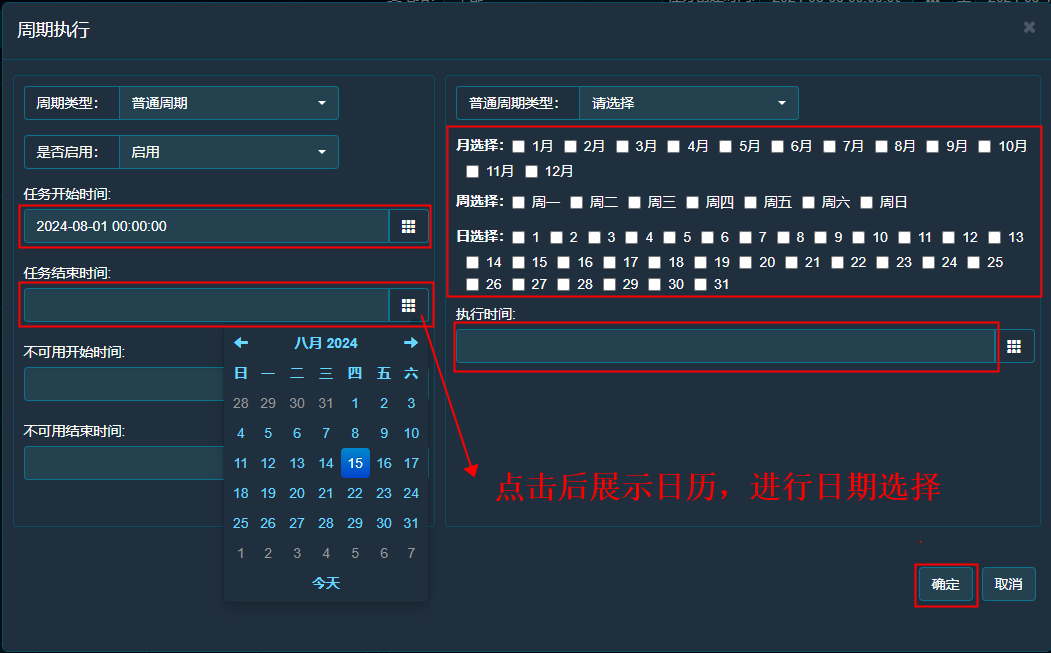

3. 周期执行：在指定的任务开始时间和任务结束时间内，将以月、周、日的间隔定期执行多次巡视任务。

周期需要设置的内容较多，需要明确任务开始和结束的日期，以月、周或日为间隔进行选择，最后制定每次下发任务的执行时间。

4.5.3巡视结果浏览

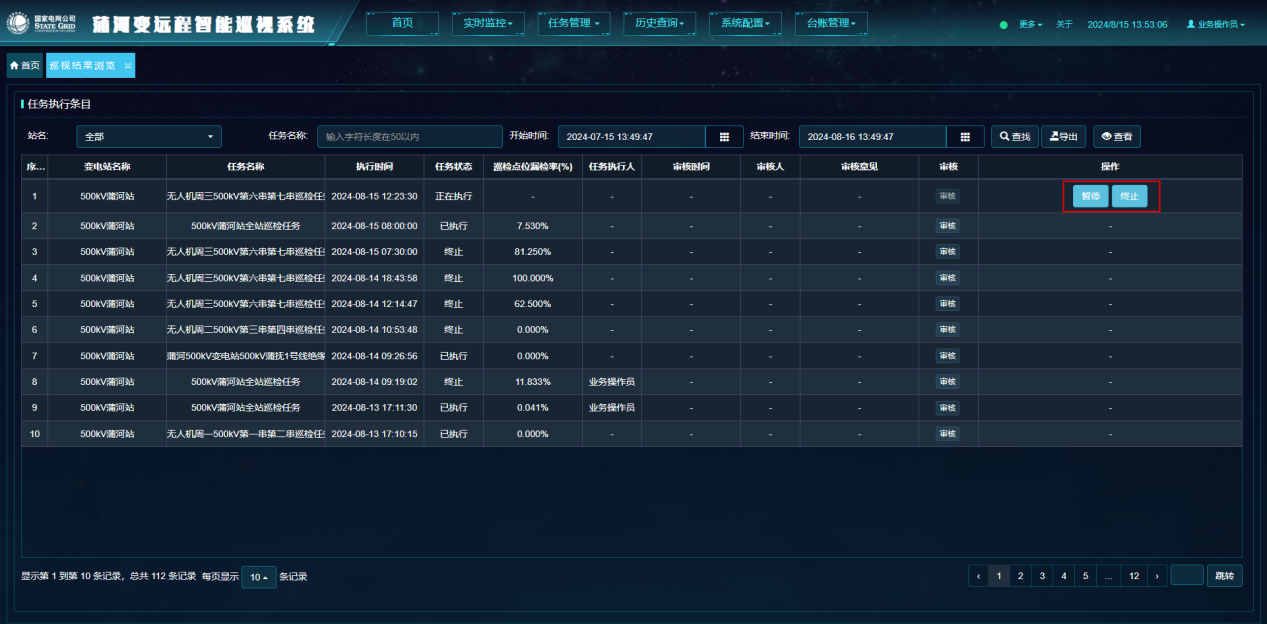

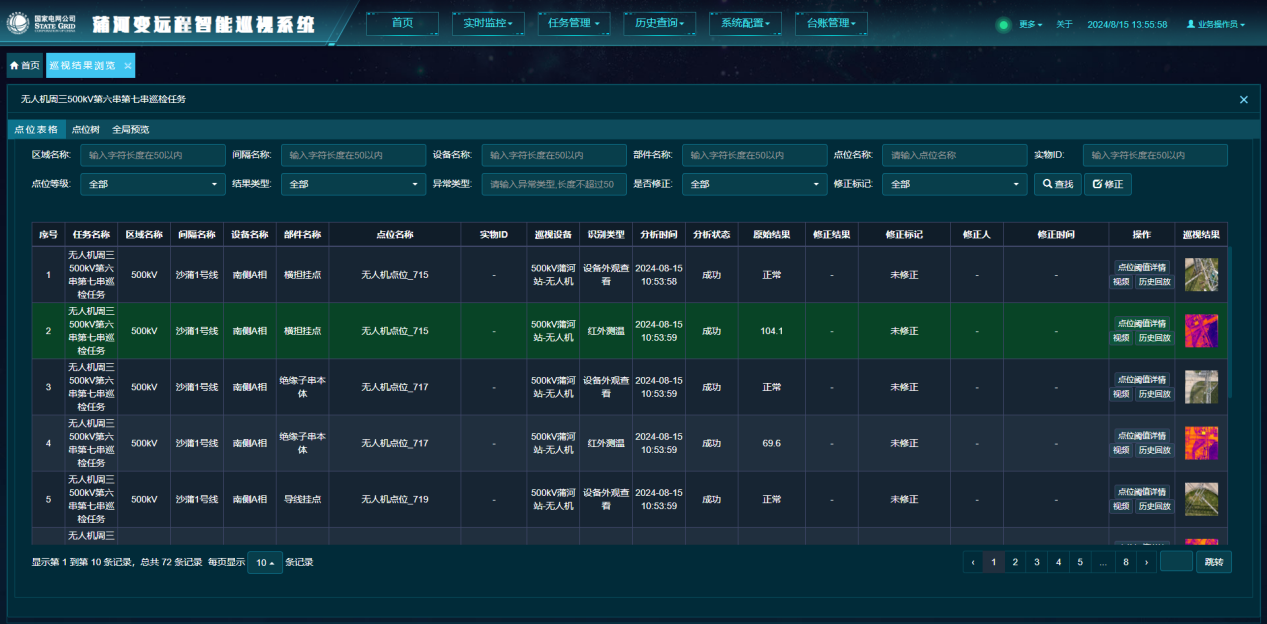

【任务管理——巡视结果浏览】可以查看下载过的巡视任务的基本信息，可以对正在执行中的任务进行暂停（暂时停止任务，可继续执行）或终止（直接结束本次任务）操作；

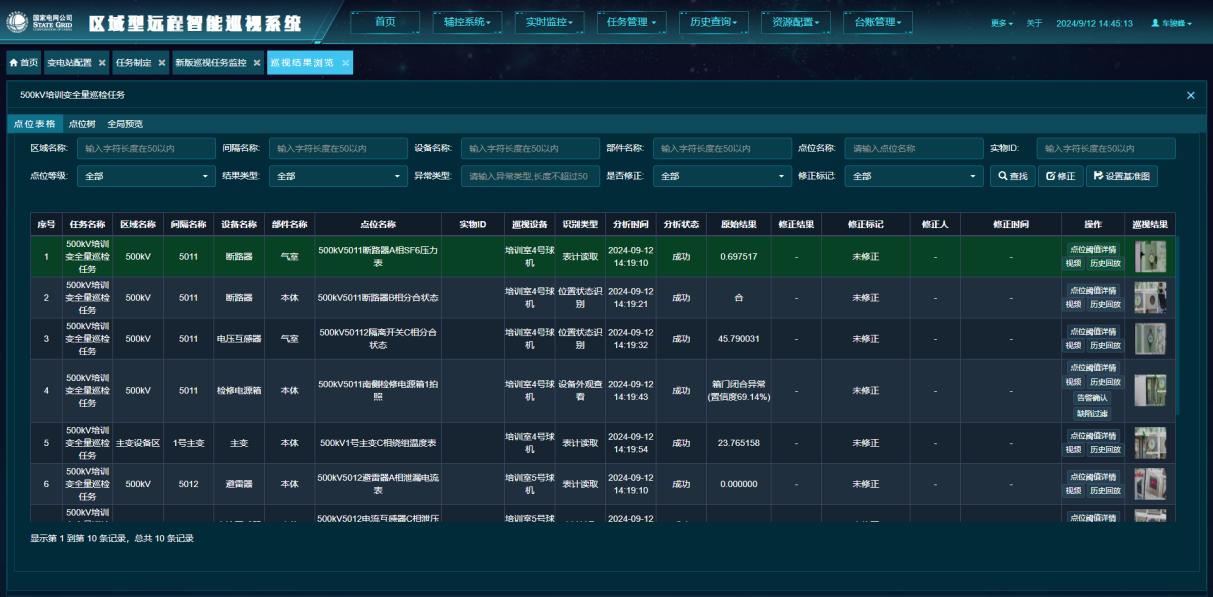

双击列表中巡视任务可以直接浏览该次巡视任务的详细信息，包括识别结果和识别照片预览。

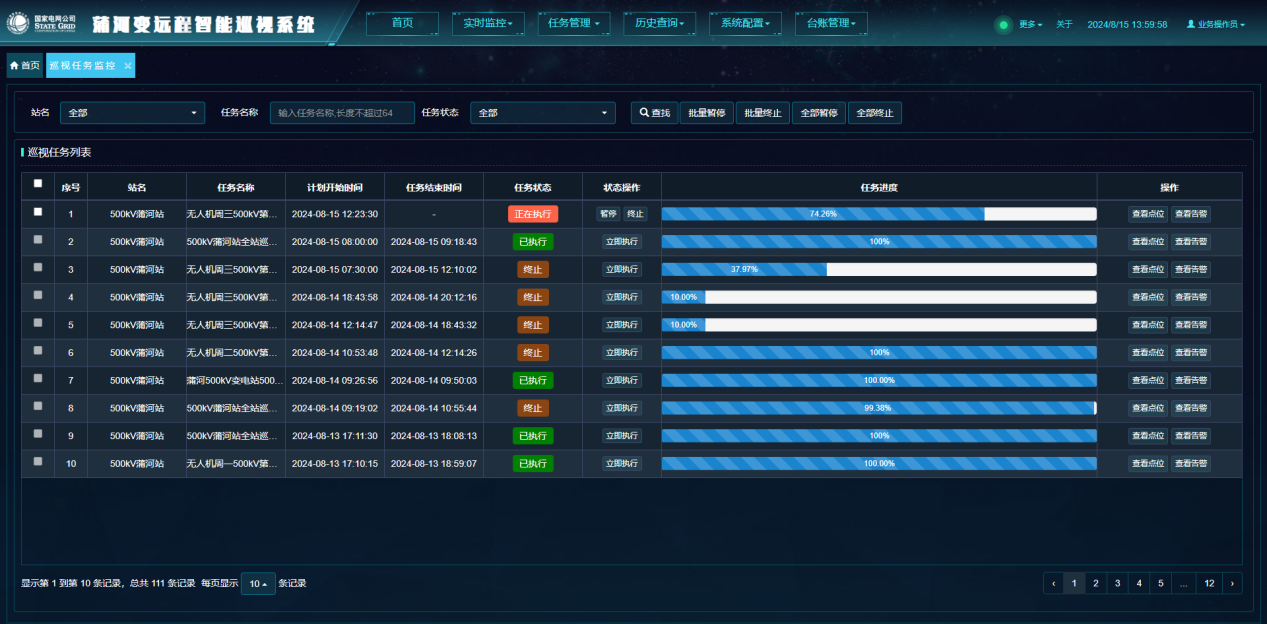

1. 【任务管理——巡视任务监控】页面可以直观的查看巡视任务的执行状态和执行进度，双击巡视任务或点击查看点位还可以查看巡视点位详情

双击列表中的单次巡视任务查看巡视信息；

4.6巡检点位标定

4.6.1导出巡检图片

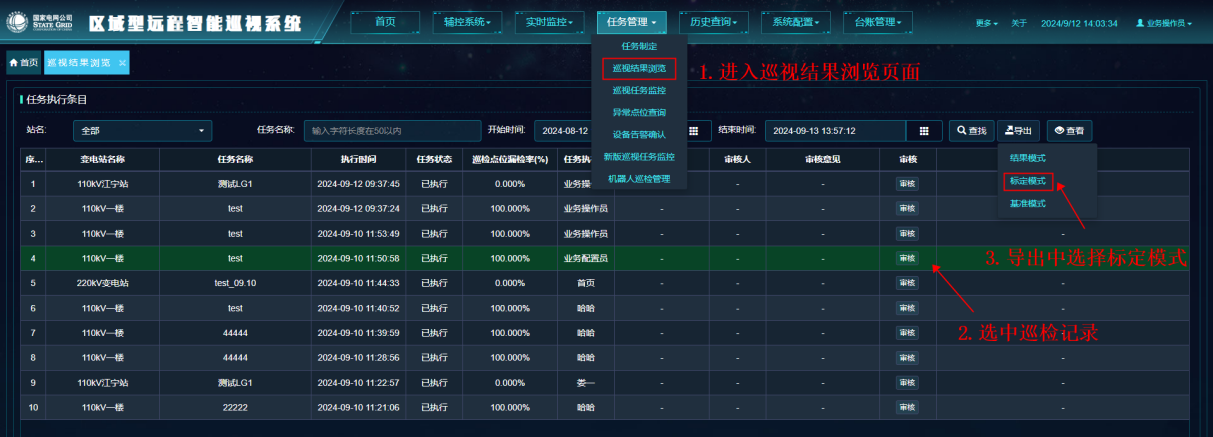

1. 巡检系统中导出巡检图片的方法为：在【任务管理——巡视结果浏览】界面中选择相应的巡检任务，然后在“导出”中点击“标定模式”；

1. 直接导出巡检图片的方法为：进入/home/ftp/对应的变电站编码/路径，将其中文件夹下载；

4.6.2标定并导入巡检文件

1. 将巡检图片和巡检点位表发送给魏军琦进行标定，标定完成后会返回标定文件；
2. 将返回的标定文件上传到/home/uk/docker_share/data/cfg/目录下

1. 重启巡检容器，然后再次下发巡检任务，即可看到巡检结果；

4.7数据库使用

4.7.1创建数据库

1. 打开navicat软件，创建新的MySQL链接；

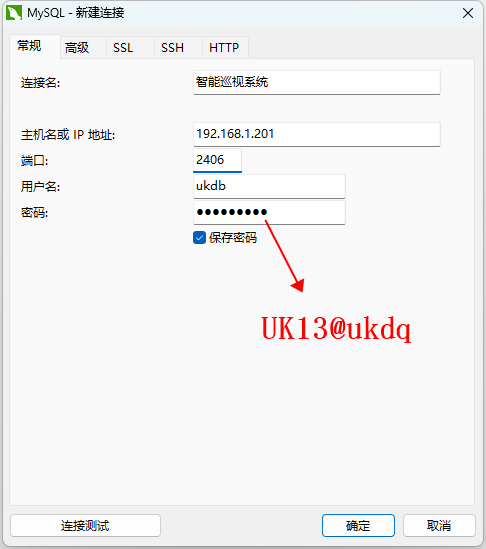

1. 打开navicat软件，创建新的MySQL链接，配置参数为：
2. ip地址：巡视服务器地址
3. 端口：2406
4. 用户名：ukdb
5. 密码：UK13@ukdq

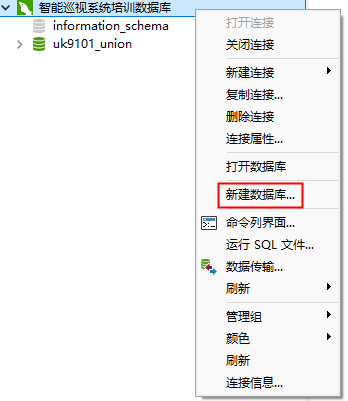

1. 点击新建的连接，右键选择新建数据库

1. 数据库名称 uk9101_union，字符集选择 utf8，排序规则选择 utf8_general_ci，点击 确定。

4.7.2备份数据库

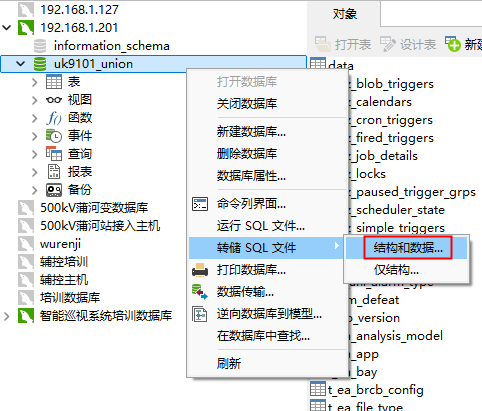

打开需要备份的数据库（变成绿色），右击选择【转储SQL文件——结构和数据】，如下图所示：

结果显示为“Finished - Successfully”即备份成功，如下图所示：

4.7.2运行数据库

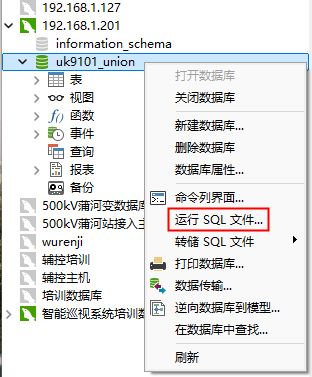

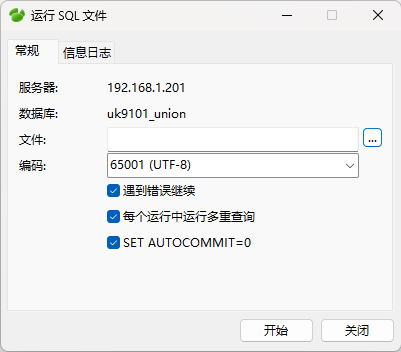

当数据库表结构有改动，需要升级或者还原数据时，需要通过运行数据库加载数据库文件。打开需要备份的数据库（变成绿色），右击选择“运行SQL文件”，选择需要运行的数据库文件，如下图所示：

选中需要运行的sql文件后点击开始，运行结果显示为“ Finished - XXX Successfully”即备份成功，如下图所示：

4.8静默点位配置

4.9三维配置

系统对接

5.1机器人系统接入

5.1.1变电站配置信息

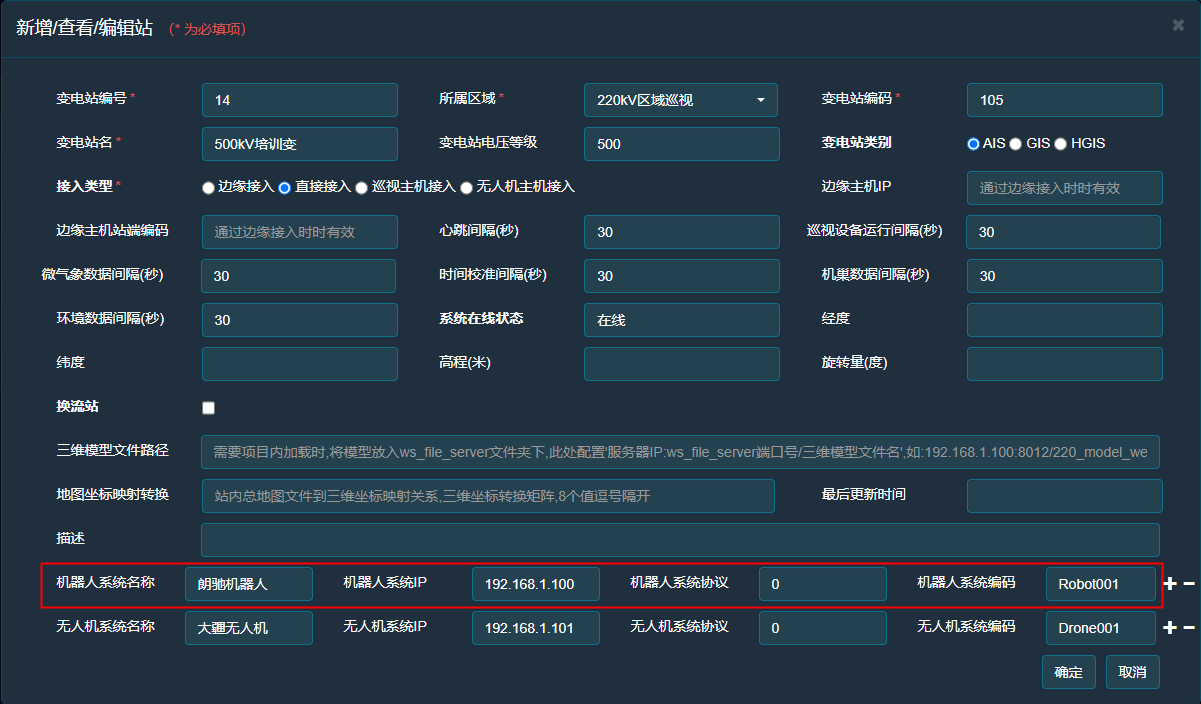

业务配置员ywpzy身份登录巡检系统，在：【更多——配置管理——变电站配置】中首先确认机器人系统名称、机器人系统和机器人系统编码（由机器人厂家提供，需要和机器人端对齐，其中机器人系统编码需要设备为18位编码）；

机器人系统接入需要机器人端同步做一些配置，需要将如下配置项发送给机器人厂家：

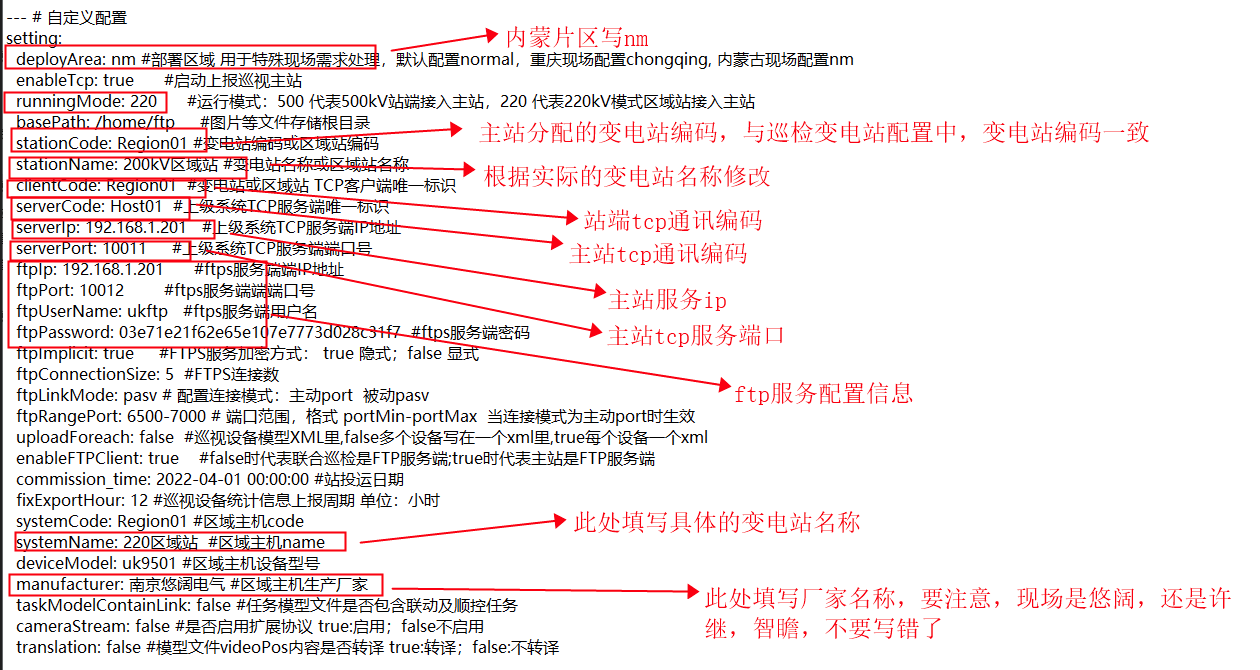

①巡视主机地址：192.168.1.201 ②巡视主机端口：10011 ③巡视主机编码：Region01 ④变电站编码：1 （变电站配置中获取） ⑤FTP信息： 用户名：ukftp 密码：UK13@ukdq 端口：10012

除变电站编码外都可以在application-prod.yaml中获取。

5.1.2新增机器人设备台账

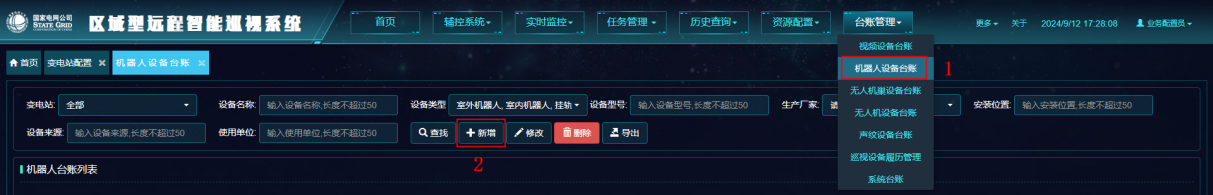

业务配置员ywpzy身份登录巡检系统，在：【台账管理——机器人设备台账】中点击“新增”创建机器人台账；

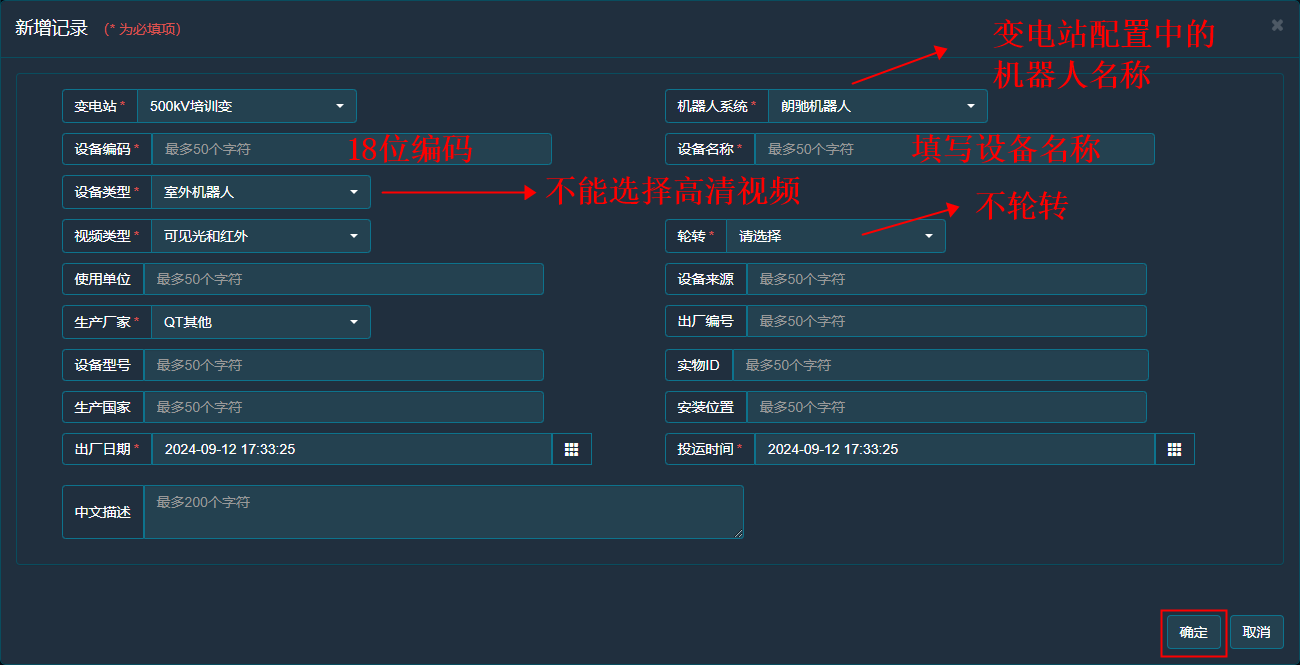

业务配置员ywpzy身份登录巡检系统，在：【台账管理——机器人设备台账】中点击“新增”创建机器人台账，必选项内容如下图所示；

5.1.3新增机器人视频台账

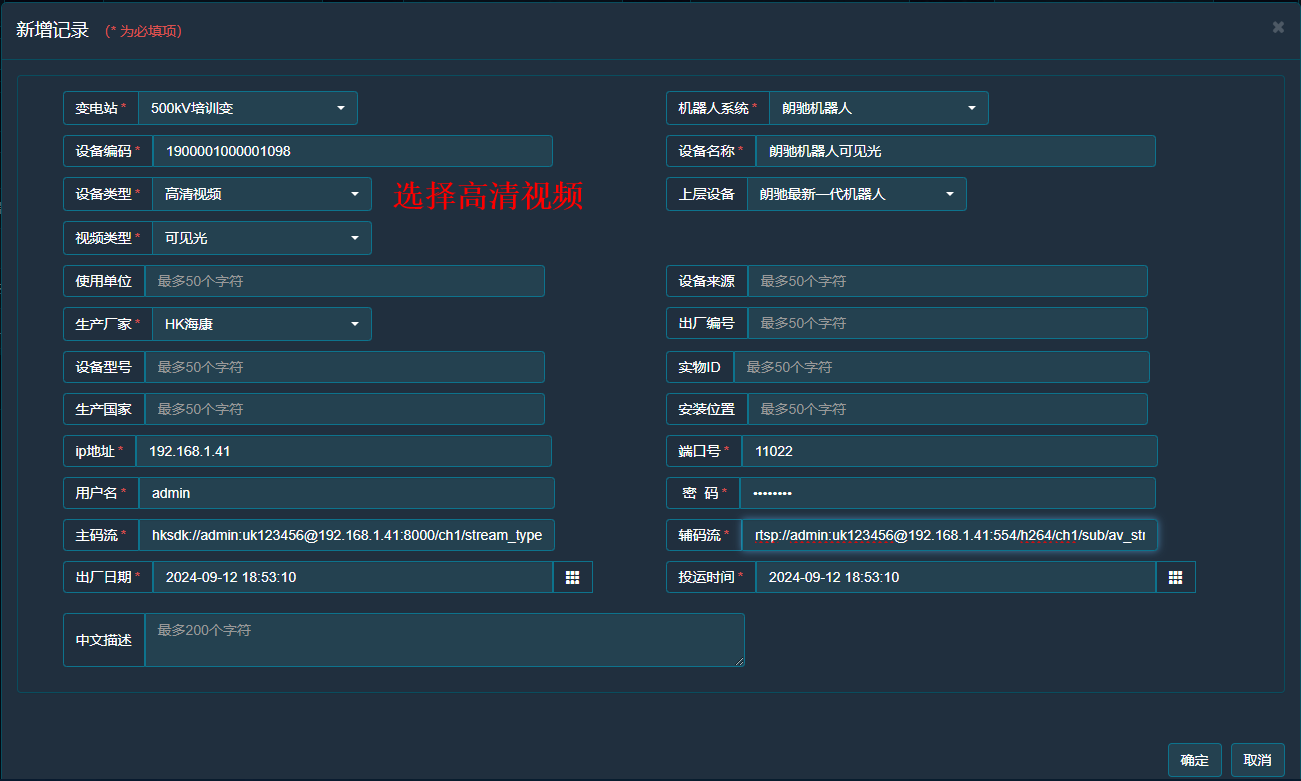

继续在：【台账管理——机器人设备台账】中点击“新增”，设备类型选择“高清视频”，必填项内容如下图所示：

5.2B接口

5.2.1B接口配置文件

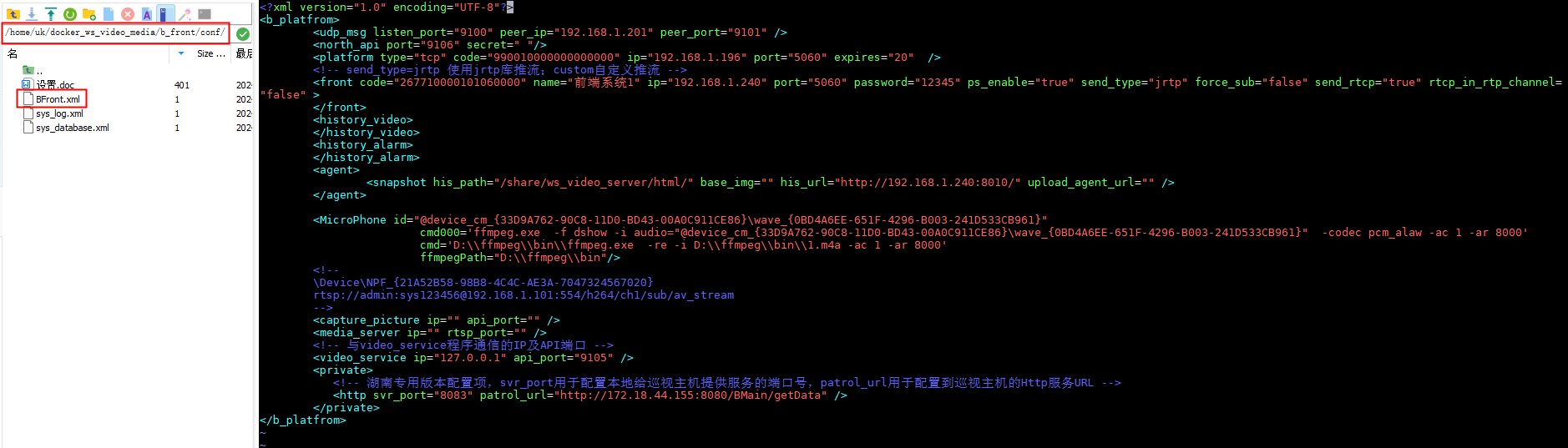

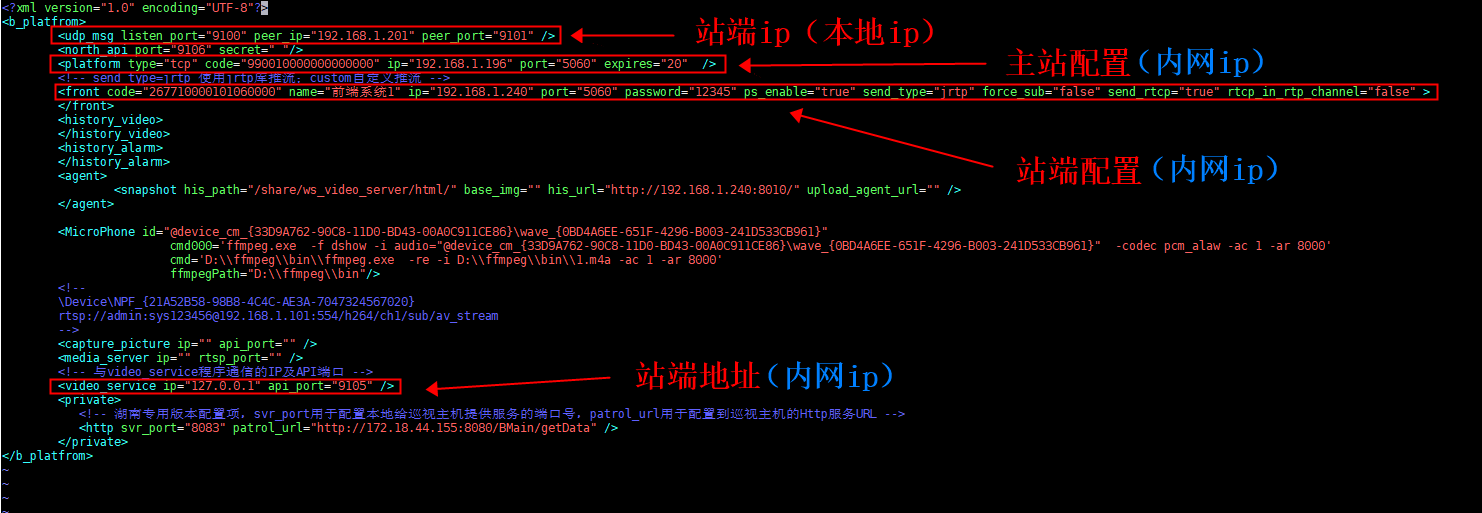

B接口配置文件为BFront.xml，路径为/home/uk/docker_ws_video_media/b_front/conf/，文件内容如下：

5.2.2B接口配置项说明

1. 修改 udp_msg 行，peer_ip 为服务器站内设备通讯的地址，可配置为：192.168.1.201或127.0.0.1；

2. 修改 platform 行(和主站厂家确认并修改)，type 为和主站视频平台通讯协议类型（tcp/udp），code 为主站视频平台编码，ip 为主站的视频平台ip地址，port 为主站视频平台 SIP 端口（不要用 5060 端口）， expires 为主站视频平台逾期间隔、单位：秒

3. 修改 front 行，code 为前端系统编码（主站分配），ip 为服务器和主站视频平台通讯地址（一般为内网ip），port 为 主站视频平台 SIP 端口（不要用 5060 端口），password 为主站视频平台通讯密码，ps_enable 为上送主站视频是否封装，send_rtcp 为是否发送 rtcp 报文

4. 修改 video_service 行，ip 为服务器和主站视频平台通讯地址

修改前一定要和主站确认以上字段信息并检查 ukstart.sh 脚本内的启动项，看 b_front 是 否启动。

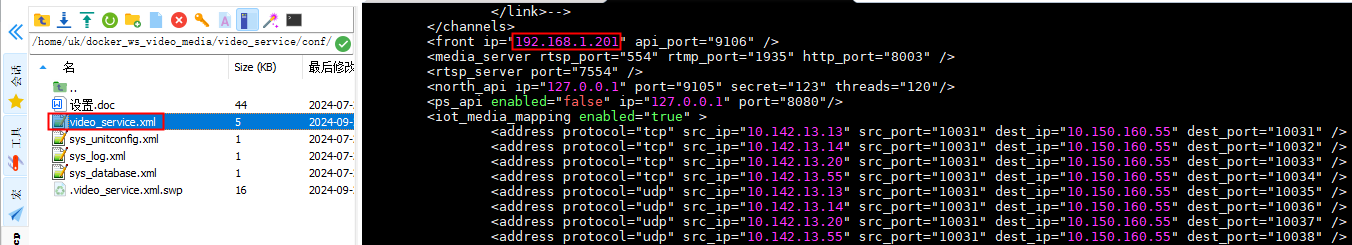

1. 同步修改/home/uk/docker_ws_video_media/video_service/ conf目录下的video_service.xml文件，将 front 行，将“ip ”修改为服务器和主站视频平台通讯地址：

5.3transfer配置

transfer配置文件为application.yaml，路径为/home/uk/data_transfer/，文件内容如下：

application.yaml配置内容如下：

问题排查

6.1问题日志

6.1.1巡检主程序日志

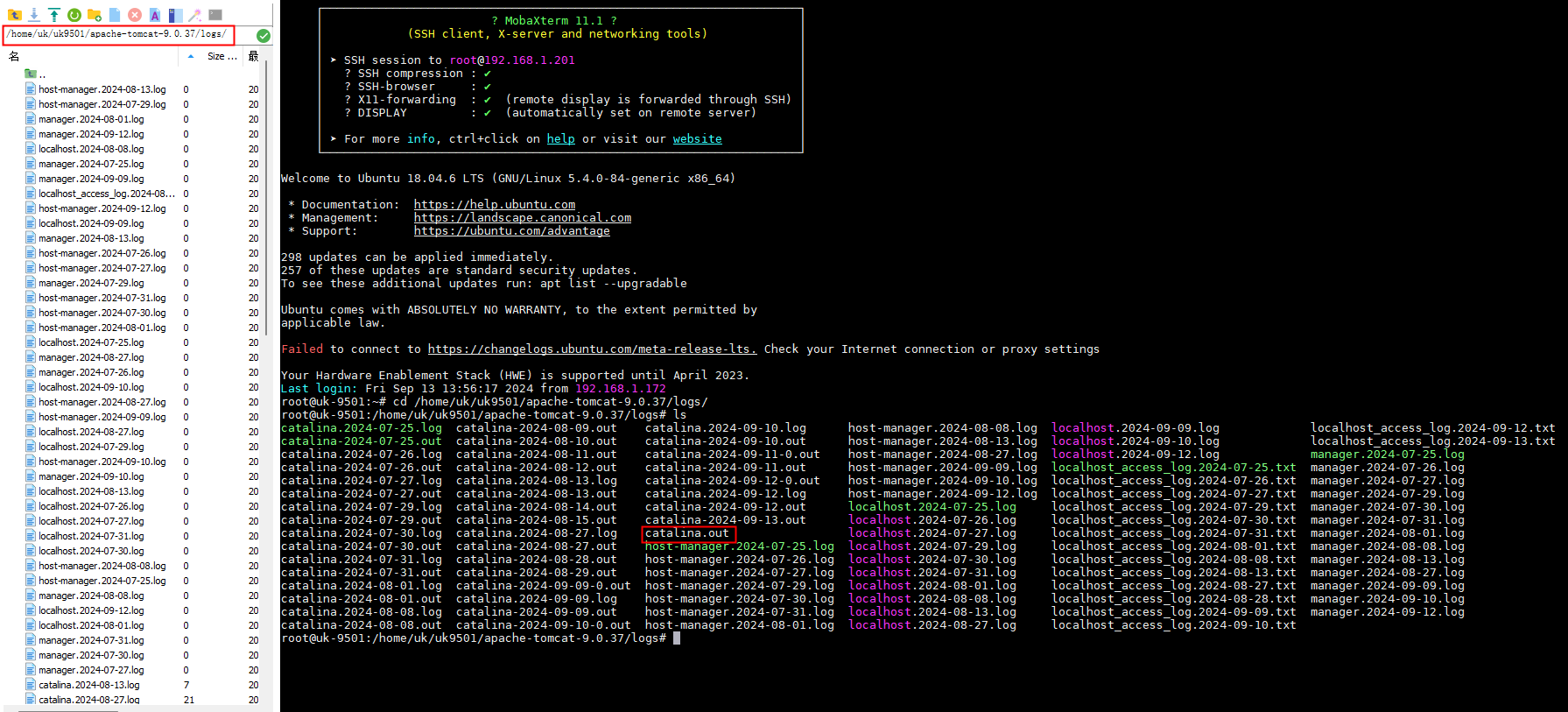

巡检主程序日志名为catalina.out（单天日志文件以日期为后缀名）存放路径为：/home/uk/uk9501/apache-tomcat-9.0.37/logs/

6.1.2流媒体日志

1. 流媒体实时视频日志名为log_ws_video_server.txt，存放路径为：/home/uk/docker_ws_video_media/ws_video_server/log/

1. 三维地图日志名为log_ws_file_server.txt，存放路径为：/home/uk/docker_ws_video_media/ws_file_server/log/

1. ntp对时服务日志名为log_sys_ntp.txt，存放路径为：/home/uk/docker_ws_video_media/sys_ntp/log/

1. 视频流转换和回放流日志名为media_server，存放路径为：

/home/uk/docker_ws_video_media/media_server/bin/

1. 主站B接口存放路径为：/home/uk/docker_ws_video_media/b_platform/log/，从站B接口存放路径为：/home/uk/docker_ws_video_media/b_front/log/

6.1.3transfer日志

transfer日志名为web.log，存放路径为：/home/uk/data_transfer/catalina.base_IS_UNDEFINED/logs/

6.1.4图像识别日志

图像识别日志名为log_image_agent.txt，存放路径为：/home/uk/docker_share/uk8001/log/

6.2常见问题排查

1. web端无法打开，有404报错

1）检查巡检主程序配置文件application.yaml中生产环境和开发环境是否正确配置；

2）检查巡检主程序配置文件application-prod.yaml中数据库配置；

3）核实数据库版本是否为uk9501_220_0410.sql之后的版本，老版本需要更新；

1. Web端网络无法连接

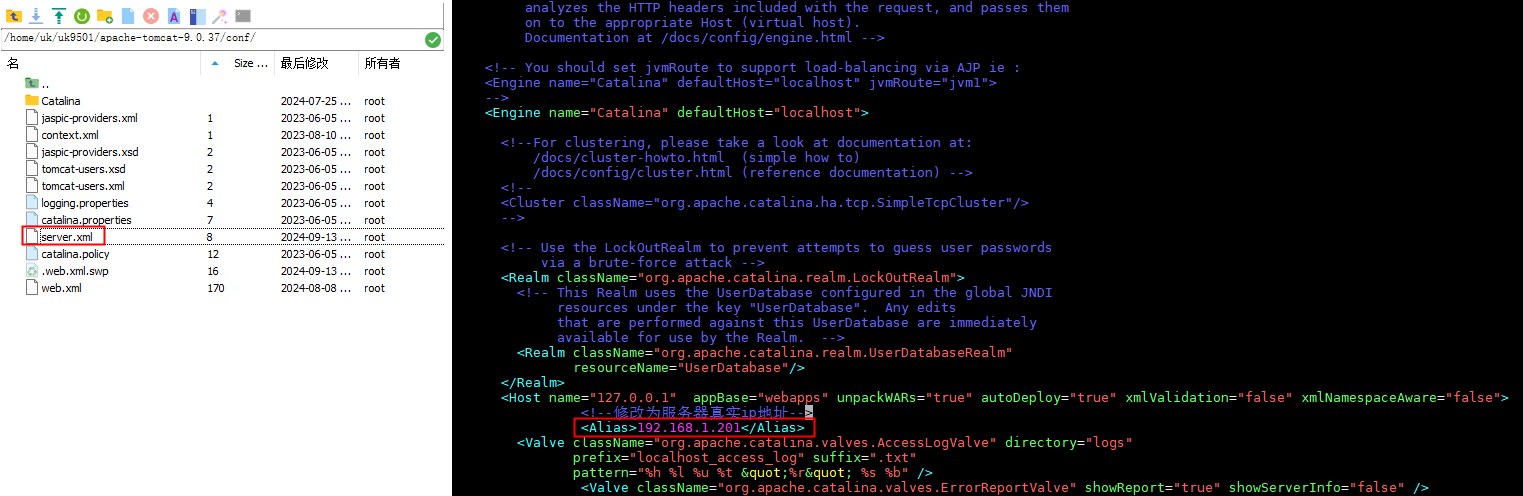

检查/home/uk/uk9501/apache-tomcat-9.0.37/conf/server.xml中的本体ip地址是否填写正确

1. 巡视任务点位报错“图像分析发送失败”
2. /home/uk/uk9501/apache-tomcat-9.0.37/webapps/ROOT/WEB-INF/classes/api-config.properties配置项检查确认；

1. /home/uk/uk9501/apache-tomcat-9.0.37/webapps/ROOT/WEB-INF/classes/application-prod.yaml配置项检查确认；

1. /home/uk/docker_share/uk8001/conf/image_agent.xml配置项检查确认;

1. 巡视任务点位报错“算法分析失败”
2. 检查标定文件有没有放在/home/uk/docker_share/data/cfg/路径下；
3. 若已更新docker_share版本，需要同步更新标定文件。
4. 视频可以播放，无法控制摄像头

检查巡视设备表中NVR通道配置（16路、32路nvr起始通道号为33，64路以上起始通道号为1）

1. 视频可以播放，显示离线

检查巡视设备表中NVR总通道一项是否正确填写

1. 视频无法播放，显示正在连接

1.检查流媒体配置中/home/uk/docker_ws_video_media/ws_video_server/conf/ws_video_server.xml中ssl_cert是否和访问巡视平台的http/https地址匹配；

2.检查ws_video_server.xml中流媒体端口是否填写正确;

3.若为https，检查是否能登录8010端口的页面。
