安全接入终端产品说明¶

Version 2.2


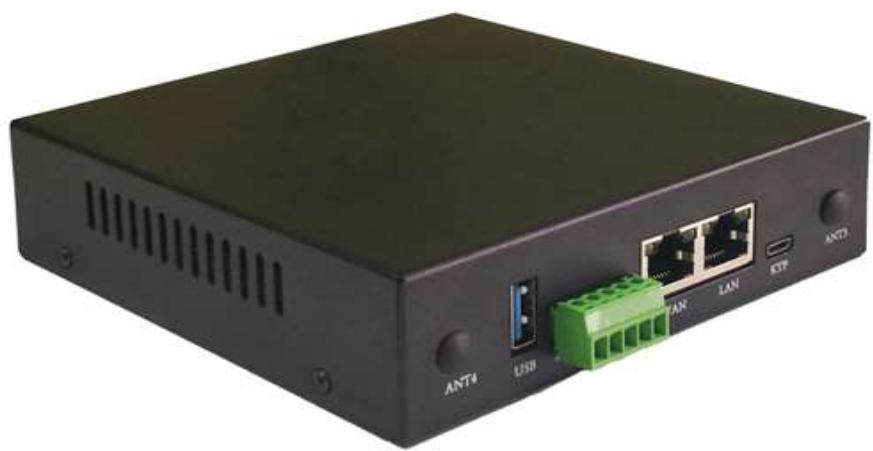

Black electronic device with labeled ports (ANT4, USB, LAN, TCP) and green connectors at the port (no readable text beyond labels)

2020 年 4 月

目录¶

1. 安全接入终端硬件接口 . 1¶

1.1. 硬件接口及指示灯说明 . 1

2. 安全接入终端基本信息 2¶

2.1. 管理员登录信息 . 2

2.2. 产品通用拓扑图 .. . 2

2.3. 产品的启动引导 .. 3

2.4. 修改密码 . 4

2.5. 网络配置 . 4

2.5.1. 外网设置. 4

2.5.2. 内网设置 . 5

2.6. 防火墙设置 .

2.6.1. MAC 地址绑定. 7

2.6.2. 内网到外网 8

2.7. 防火墙功能详解 .. 8

2.8. 安全接入终端接口及功能支持 . 10

3. 安全接入终端管理页面 . .. 11¶

3.1. 用户登录 . .. 11

3.2. 状态查看 .. .. 12

3.3. 控制面板 . .. 13

3.3.1. 网络信息 . .. 13

3.3.2. 客户端信息 .. 13

3.4. 外网设置 . .. 14¶

3.4.1. 基本设置. .. 14
3.4.2. 移动网络 .. .. 14
3.4.3. 端口转发 . .. 15

3.5. 内网设置 . .. 16¶

3.5.1. 基本设置 . .. 16
3.5.2. DHCP 设置 .. 16
3.5.3. 路由设置. .. 17

3.6. 无线设置 . .. 18¶

3.6.1. 基本设置. .. 18
3.6.2. 访客网络 . .. 19
3.6.3. 无线模式 .. .. 19
3.6.4. 无线访问控制. .. 20

3.7. 防火墙设置. .. 20¶

3.7.1. 基本设置. ... 20
3.7.2. 网址过滤. .. 21
3.7.3. MAC 地址过滤. .. 22
3.7.4. 内网到外网 .. 22
3.7.5. 外网到内网 .. 22

3.8. 系统设置 . .. 23¶

3.8.1. 基本设置 . .. 23
3.8.2. 时间设置. .. 24

3.8.3. 系统服务 . .. 24
3.8.4. 固件升级 .. ... 25
3.8.5. 配置设置. .. 25

3.9. 密码卡管理 . .. 26¶

3.9.1. 密码卡状态 . ... 26

3.10. 证书管理 .. 26¶

3.10.1. 证书 . .. 26
3.10.2. 容器 . .. 27

3.11. 服务设置 .. 27¶

3.11.1. SSLVPN . .. 27
3.11.2. IPsec .. .. 28

3.12. 日志信息 . 29¶

3.12.1. 系统日志 . ... 29
3.12.2. DHCP 日志 ... 30
3.12.3. 转发表 . ... 30
3.12.4. 系统路由 . .. 31
3.12.5. 系统连接 . .. 31
3.12.6. 审计日志 . .. 32

安全接入终端硬件接口

1.1. 硬件接口及指示灯说明


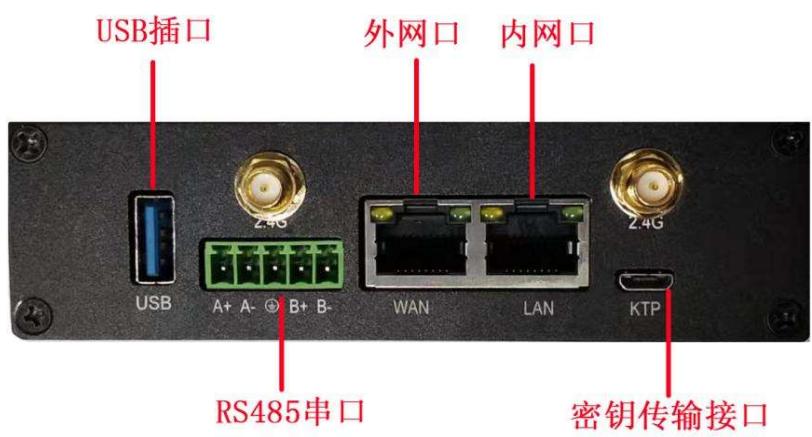

USB插口外网口内网口 USB 2.4G A+ A- B+ B- WAN LAN 2.4G RS485串口密钥传输接口 KTP

安全接入终端前面板图


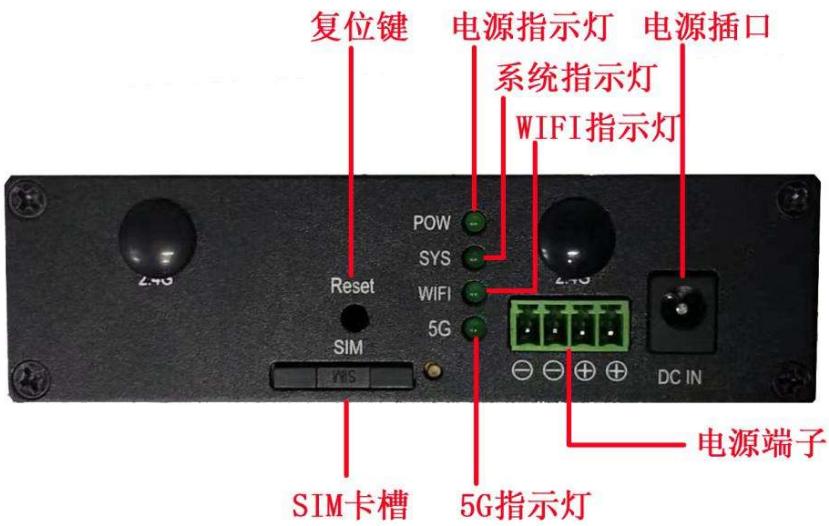

复位键电源指示灯电源插口系统指示灯 WIFI指示灯 POW SYS WIFI 5G 2.4G DC IN SIM卡槽 5G指示灯电源端子

安全接入终端指示灯图

2. 安全接入终端基本信息¶

2.1. 管理员登录信息¶

口令信息：

用户名：admin

密码：Admin123!@#

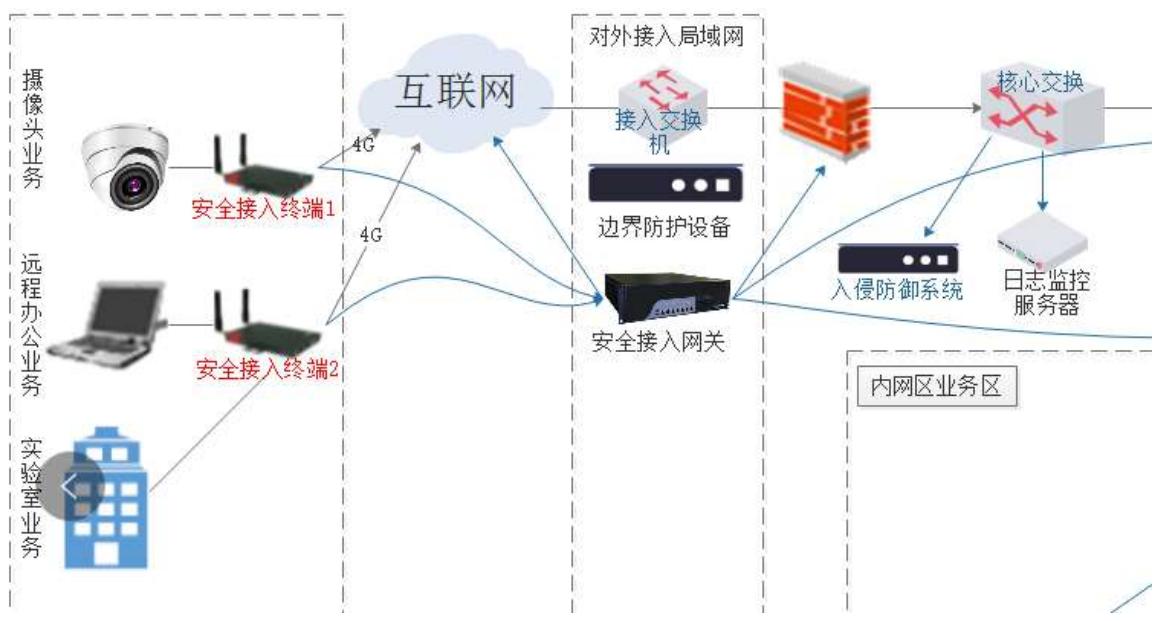

2.2. 产品通用拓扑图¶

2.3. 产品的启动引导¶

将设备上电，将PC机网线连接到安全接入终端的LAN 口。

设置 PC 机 Ip 地址为 10.10.10.1-10.10.10.253 网段内的 IP，默认网关为10.10.10.254。

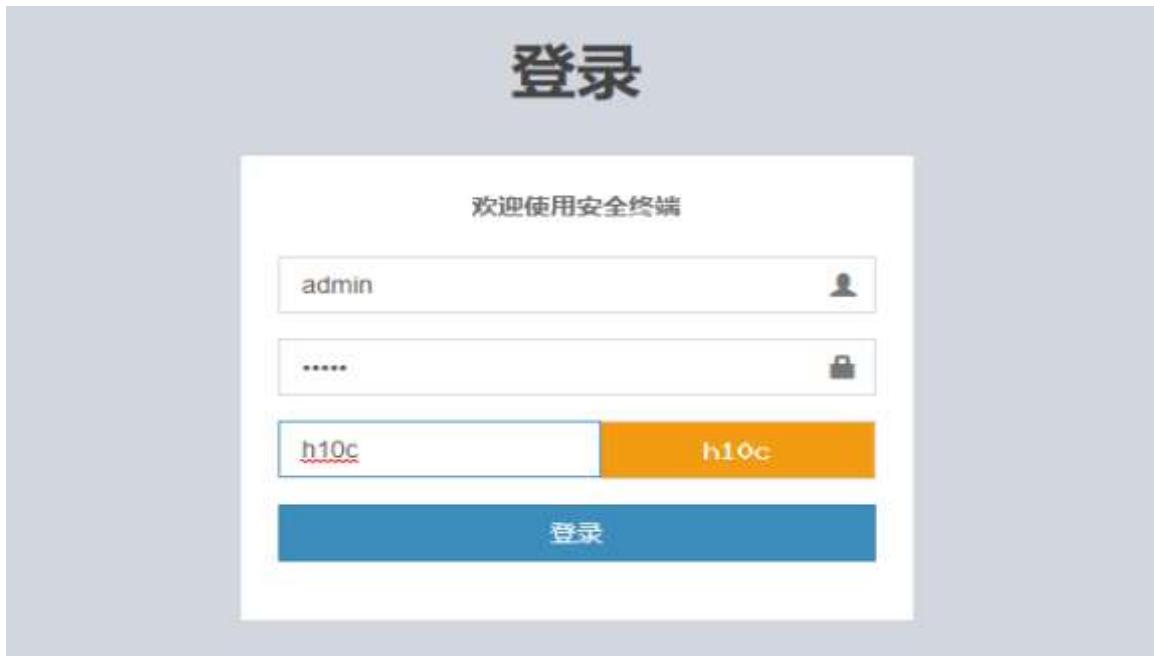

使用谷歌浏览器在顶部地址栏输入产品出厂 IP（http://10.10.10.254），点击回车即可以登录管理界面

用户名密码根据出厂设置输入（admin/Admin123!@#）。

登录成功后界面如下：

2.4. 修改密码¶

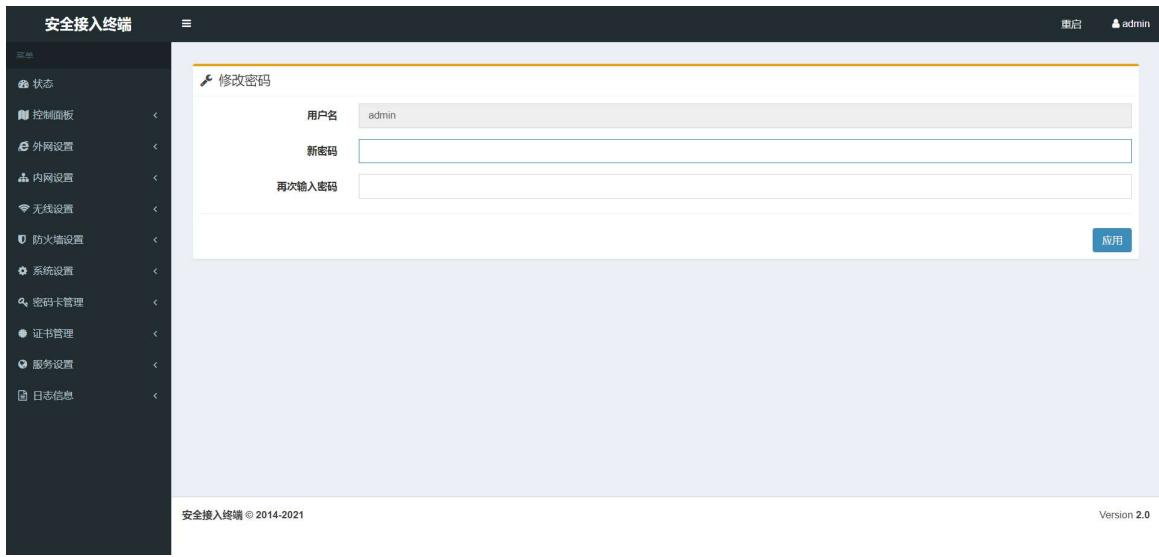

建议初次登录设备后对密码进行修改，保证密码强度及做好密码的保存工作。

点击右上角 admin，弹出下拉列表，点击修改密码，跳转到密码修改界面，输入新的密码，点击应用，应用成功后,下次登录此界面需要输入修改后的用户名和密码。

2.5.1. 外网设置¶

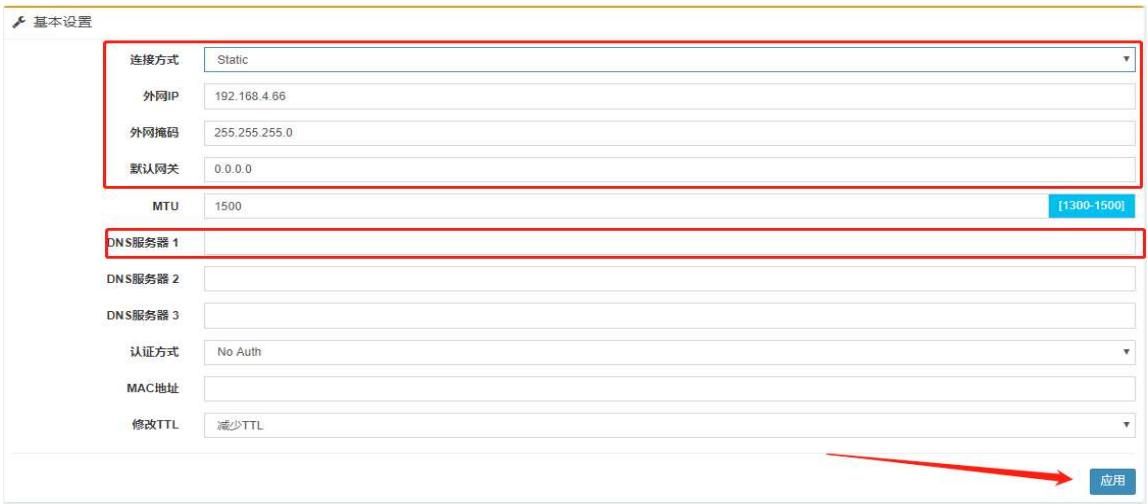

设置静态地址¶

1、连接方式选择static。
2、输入外网 ip。
3、输入网络掩码。
4、输入默认网关地址。
5、输入DNS服务器地址。
6、点击应用。

DHCP 方式¶

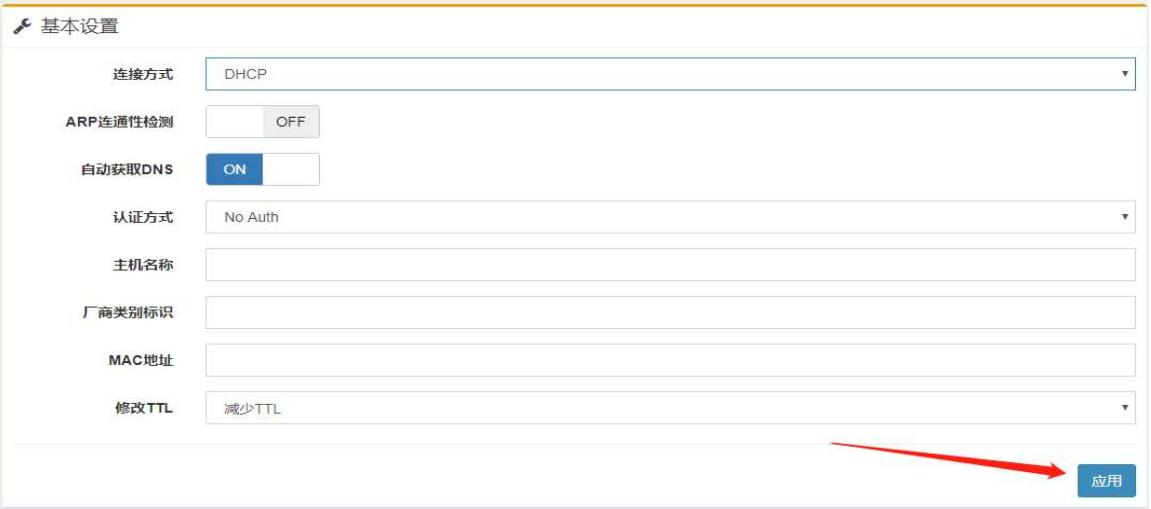

1、选择连接方式为DHCP。
2、点击应用。

2.5.2. 内网设置¶

1、开启DHCP服务。
2、输入dhcp起始地址和结束地址。
3、租期时间设置尽可能长。
4、输入默认分配的网关地址。
5、点击应用。

6、设置完成后，将WAN 口插入网线，可以在”控制面板-网络信息”中查看外网连接状态。


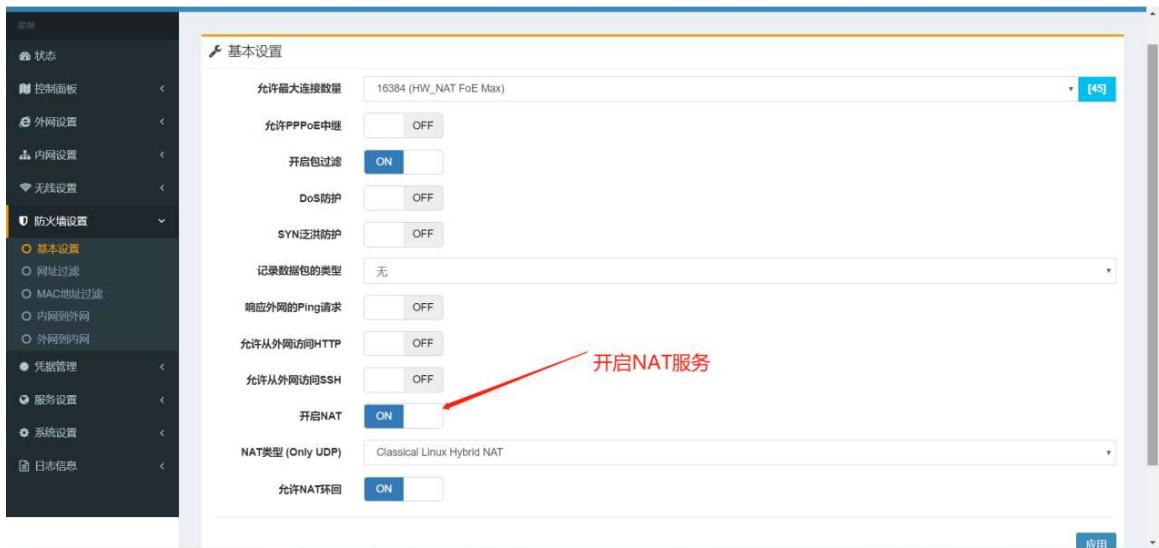

7、在”防火墙设置-基本设置”中开启NAT服务。


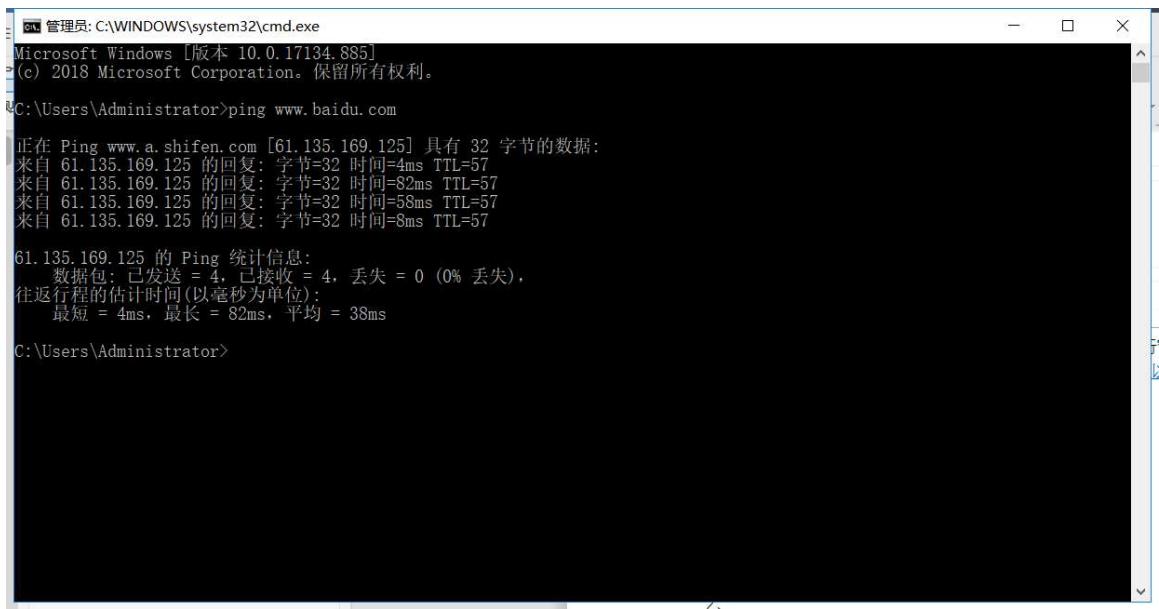

8、此时 lan 口下挂 PC 机键盘点击 win+r 键，在弹出的运行窗口输入 cmd，点击回车后弹出命令行窗口，输入（ ping www.baidu.com ）,如图所示可以查看网络的连接情况。

2.6. 防火墙设置¶

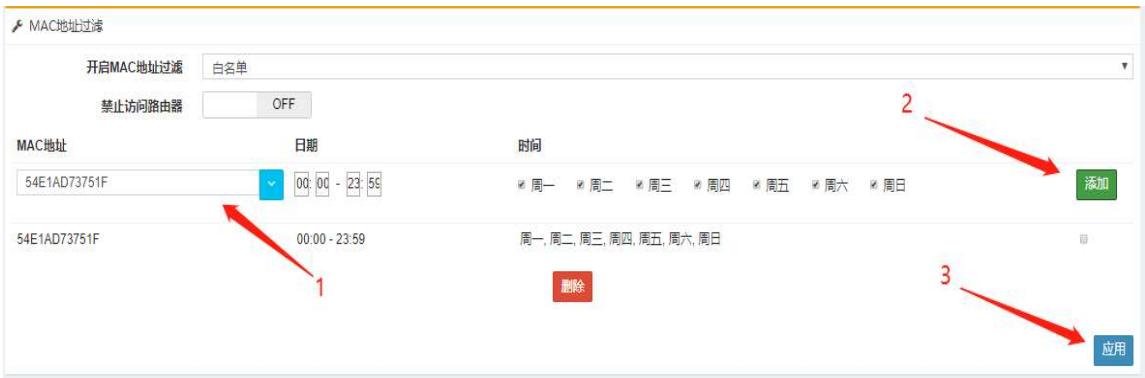

2.6.1. MAC 地址绑定¶

选择白名单。
选择下挂设备的mac 地址。
点击添加。
点击应用。


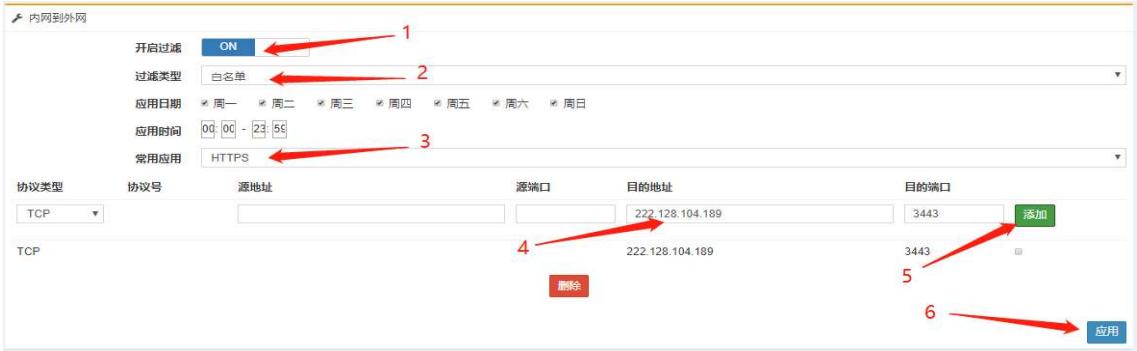

2.6.2. 内网到外网¶

点击开启过滤。
开启白名单。
常用应用选择HTTPS。
输入目的地址如此次测试地址：222.128.104.189。
输入目的端口，本次：3443。
点击添加。
点击应用。

2.7. 防火墙功能详解¶

防火墙设置	默认	作用
允许最大连接数16384	默认开启	默认所有连接数量最大为
允许PPPOE中继	默认关闭	直连光猫时可选开启 PPPOE中继
开启包过滤	默认开启	防火墙防护总开关,必须开启
DOS防护	默认开启	DOS攻击防护,默认开启
SYN泛洪防护	默认开启	SYN泛洪防护,默认开启
记录数据包的类型	默认关闭	记录丢弃允许或者全部包的数据包,选择无则不开启。不建议开启,终端设备性能有限,数据包数量

太大，容易影响正常运行

响应外网的PING 请求默认关闭开启后则允许从外网侧 ping，关闭则为禁 ping

允许从外网访问HTTP 默认关闭打开后可以从外网侧打开安全终端WEB页面，为了安全考虑不推荐开启

允许从外网访问SSH 默认关闭需要先开始 SSH 服务，为了安全考虑不推荐开启

开启 NAT 默认开启安全终端转发功能，默认开启即可

 NAT 类型默认开启安全终端转发类型，默认即可

 允许 NAT 环回默认开启安全终端转发类型，默认即可

开启URL 过滤默认关闭根据实际应用场景开启并设置策略，具体设置可根据日期时间和使用者MAC 地址来保证安全

MAC 地址过滤 MAC 地址过滤默认关闭根据实际应用场景开启并设置策略，具体设置可根据使用者MAC 地址来设置白名单或者黑名单

 内网到外网默认关闭开启并设置策略，具体策略设置根据现场使用场景设置内网到外网的需求

 外网到内网默认关闭开启并设置策略；具体策略设置根据现场使用场景设置外网到内网的需求

2.8. 安全接入终端接口及功能支持¶

多站点证书功能安全终端支持多站点证书功能
多证书支持功能安全终端支持市场上大部分CA 厂商，使用证书为国标SM2 证书
 B/S 应用安全终端和安全网关建立国密加密通道后，支持传输B/S应用数据请求
通用C/S应用安全终端内置 FTP/TELNET 等通用 C/S 应用。默认关闭，WEB页面中可选择开启
网络应用安全终端支持IP 层所有的传输应用
 网络桥接功能安全终端和安全网关建立国密加密通道后，支持将两个设备的子网桥接，形成国密加密的网络桥接功能，可以收到广播包
信息统计安全终端首页显示应用访问情况和资源占用等信息
访问控制功能安全终端防火墙设置中，有基于 URL 进行配置访问策略的功能
国密算法支持安全终端支持国密 SM1\SM2\SM3,SM4。除测试时，其他应用场景默认使用SM1、SM2、SM3的加密组合
安全协议安全终端内置 SSLVPN/IPSecVPN 两种安全协议的应用，加密方式为国密
防攻击安全终端防火墙中默认开启防DOS/SYN洪水攻击等防护措施
NAT 地址转换安全终端支持防火墙NAT 地址转换功能
 接入白名单安全终端防火墙中有白名单模式，开启后除白名

单中用户外，其他所用用户无访问权限

接入黑名单安全终端防火墙中有黑名单模式，开启后除黑名单中用户外，其他所有用户通过身份鉴别之后都有访问权限
. 网址过滤安全终端防火墙中支持基于 URL 级别的网址过滤，可基于过滤的URL 地址配置其他策略，如全部放行，或者全部屏蔽
恢复出厂设置功能安全终端支持一键恢复出厂设置
. 日志功能安全终端内置日志系统，日志管理员登录可查看系统日志、服务日志
管理员易于操作安全终端所有操作都可以在 WEB 页面进行配置完成，易于使用

3. 安全接入终端管理页面¶

3.1. 用户登录¶

在浏览器地址栏输入接入终端的内网 ip（产品底部标签或厂家有提供），进入登录验证界面输入用户名和密码（出厂默认 admin/admin），输入验证码点击登录，进入终端配置界面。

登录¶

欢迎使用安全接入终端¶

登录¶

3.2. 状态查看¶

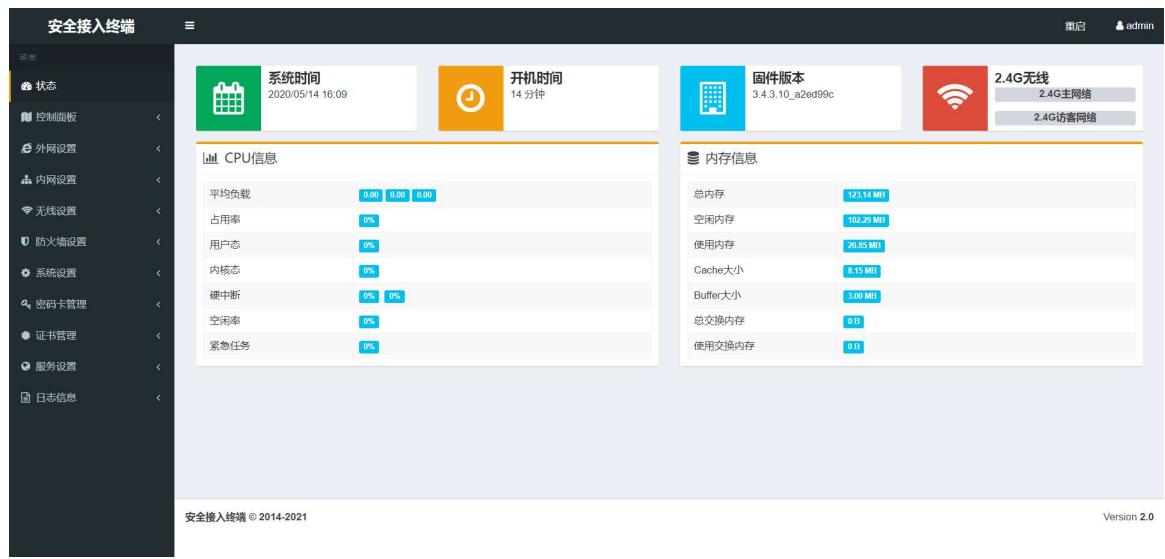

此页面下可查看终端状态信息。

登陆用户之后，第一次使用时请点击右上角修改密码。密码请妥善保存。

3.3. 控制面板¶

3.3.1. 网络信息¶

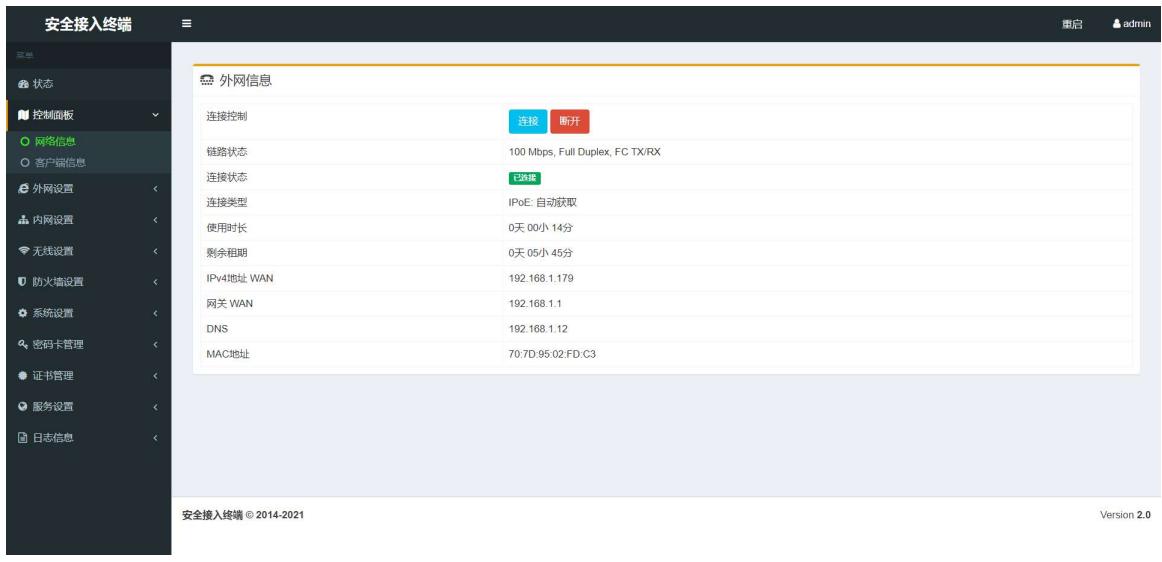

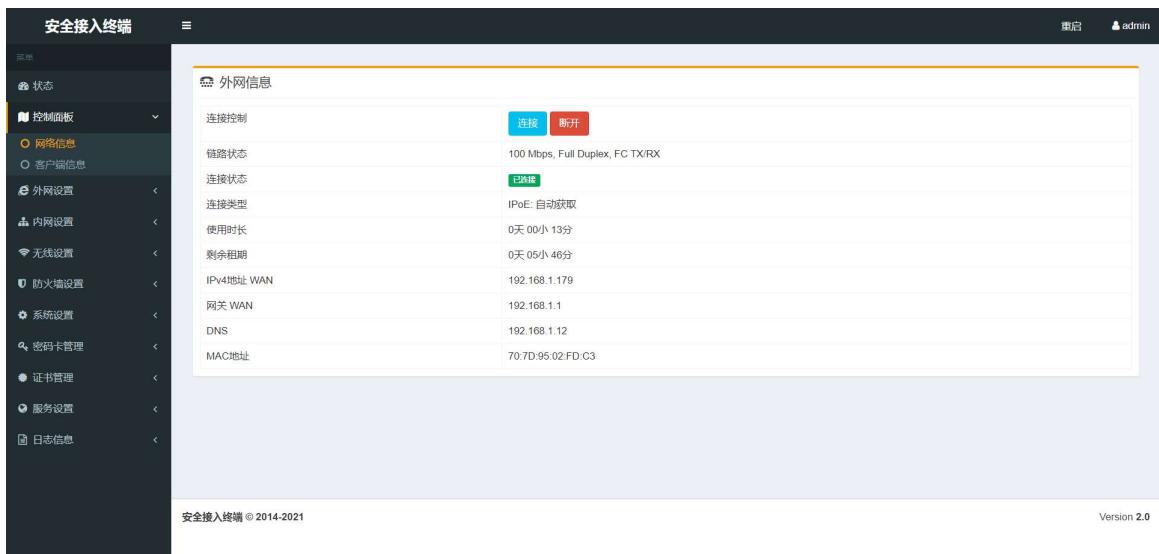

此页面显示终端的网络连接情况和网络信息。

3.3.2. 客户端信息¶

此页面可查看客户端连接终端的情况等，也可对客户端进行禁止访问外网功能。

3.4.1. 基本设置¶

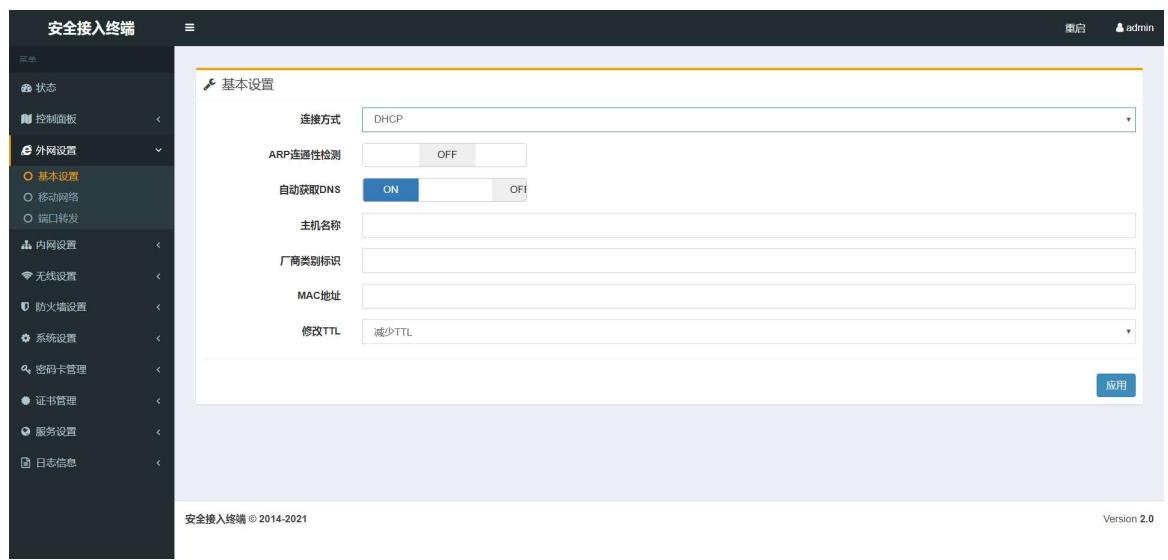

此页面可对 wan 口网卡进行配置。设置 dhcp 或静态 ip，也可选择 dns 的获取方式，以及外网是否响应 ping 请求，可以开启，利于网络调试，ttl 修改有三种模式，总是减少，所有都不减少和 iptv 包不减少。


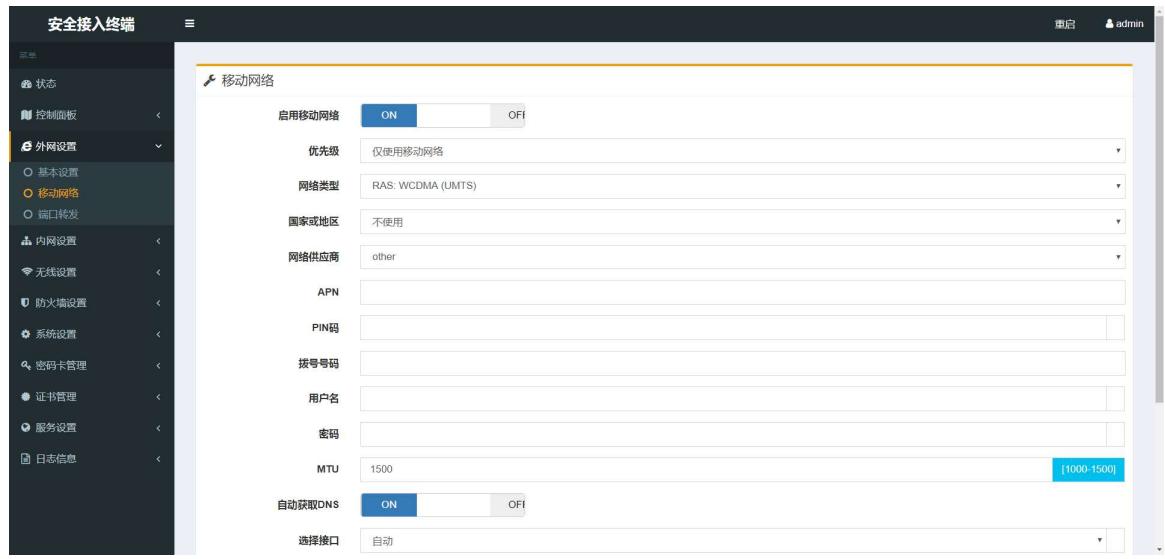

3.4.2. 移动网络¶

开启后默认使用SIM 卡进行互联网连接，支持移动联通电信三大运营商。网络制式支持 2G\3G\4G.


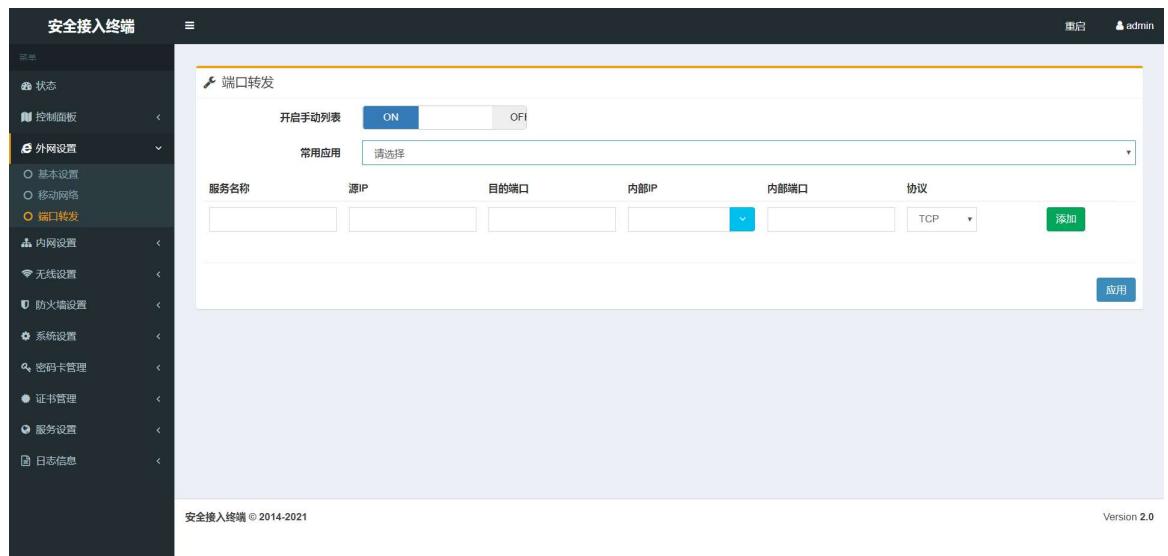

3.4.3. 端口转发¶

输入服务名称，源 ip 可以为空（默认 any），输入目的端口（外网访问的端口），内部ip，及内部端口（如80），选择协议，点击添加。


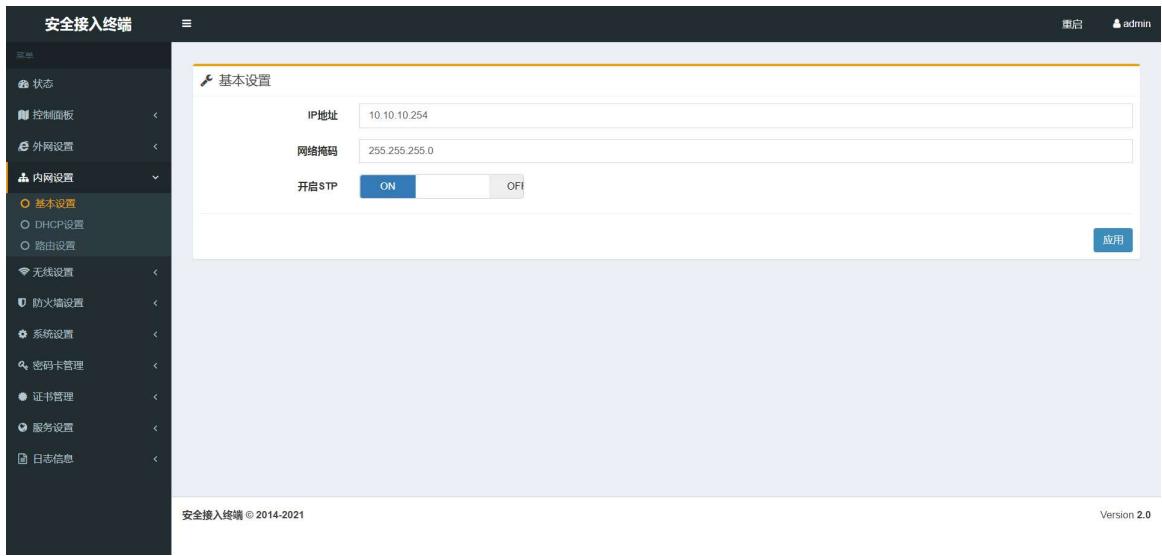

3.5.1. 基本设置¶

配置内网ip及网络掩码。

STP:生成树协议最主要的应用是为了避免局域网中的单点故障、网络回环，解决成环以太网网络的“广播风暴”问题，从某种意义上说是一种网络保护技术，可以消除由于失误或者意外带来的循环连接。STP也提供了为网络提供备份连接的可能。


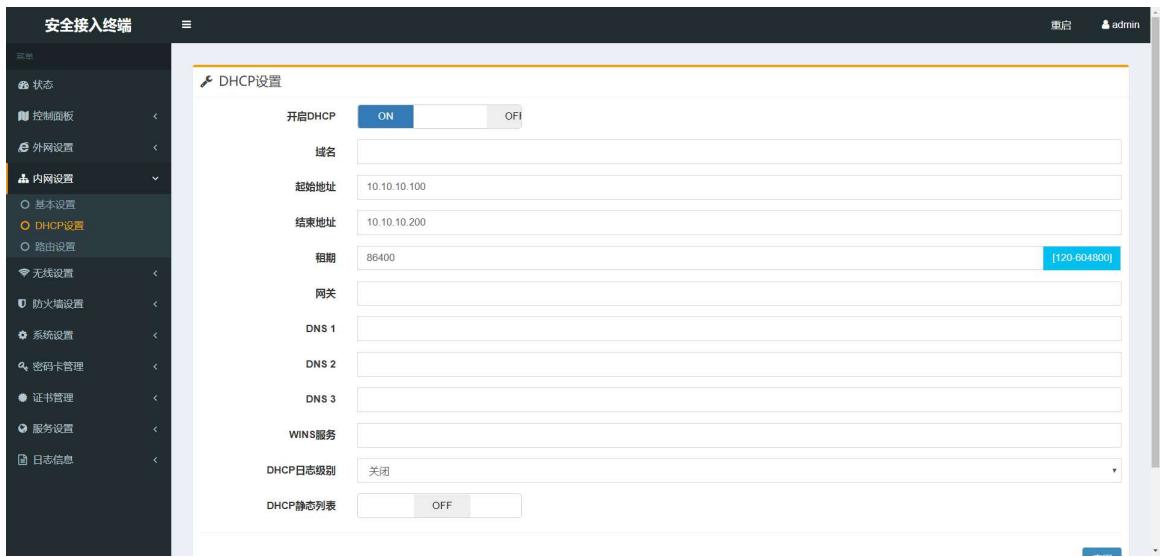

3.5.2. DHCP 设置¶

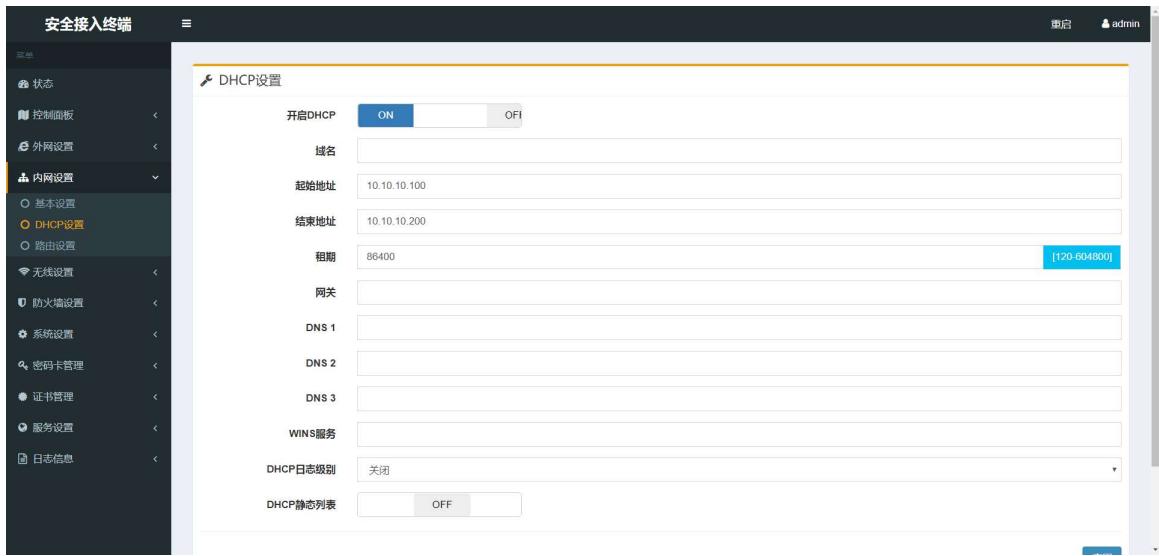

可以对内网 dhcp 进行配置，设置开启 wins 服务，可以修改一些配置文件，进行个性化配置。

域名：从 DHCP 服务器请求 IP 地址的客户端的域名。只能包含英文字母、数字、破折号!

起始地址： DHCP 服务器 IP 地址池的第一个 IP 地址。

结束地址：DHCP 服务器 IP 地址池的最后一个 IP 地址。

DHCP 租期：获取到的动态 IP 地址的有效时间。

网关：局域网网关的 IP 地址。如果留空则默认设置为 ST201 的 IP 地址。

Dns1-3：设置 DNS 服务器的 IP 地址。留空则默认为 ST201 的地址。

Wins 服务：Windows 互联网名称服务(Windows Internet Naming Service)可管理每台 PC 与互联网之间的互动关系。如果 DHCP 服务器有使用 WINS服务器服务，请在此处输入 WINS 服务器的网络位置。

DHCP 日志级别:设置DHCP的日志级别

DHCP静态列表：开启手动分配客户端 IP 功能。

静态 ARP 绑定：启用静态 ARP 绑定

3.5.3. 路由设置¶

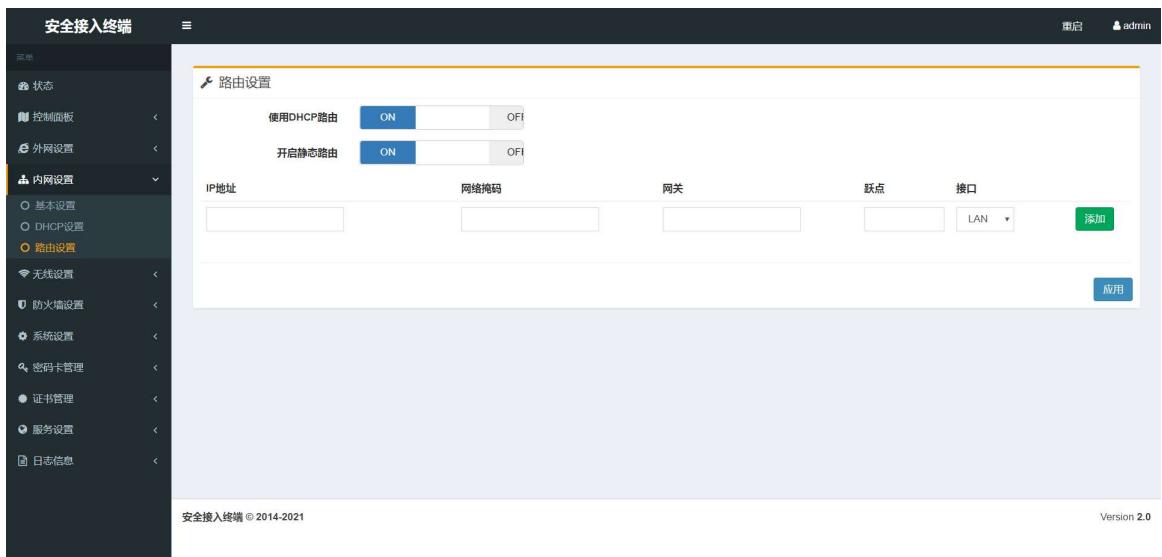

DHCP路由（可接收服务端推送的路由）

开启静态路由后，可手动配置路由信息

IP 地址：路由规则中的目的网络 (例如 192.168.0.0) 或主机 (例如

192.168.123.11)

网络掩码：网络号和子网号的位数，例如:如果网络掩码是 255.255.255.0，那么它的网络掩码位数是 24。如果目的地址是主机，那么它的网络掩码位数必须是 32。

网关：网关的 IP 地址，数据包需要经过它进行路由转发。指定的网关必须是可达的，即必须事先设置一个到达该地址的静态路由。

跃点：跃点是一个用于表示网络距离的值。

接口：路由规则应用到的网络接口。

3.6.1. 基本设置¶

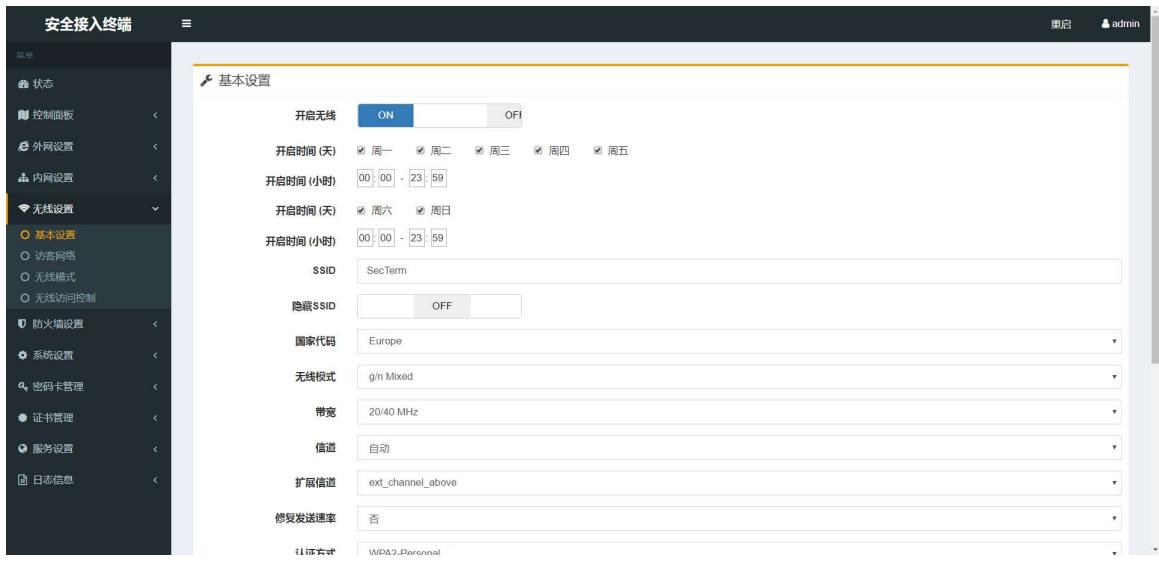

开启关闭无线网络，设置无线SSID、无线加密方式，无线认证密码等无线模块基本设置。


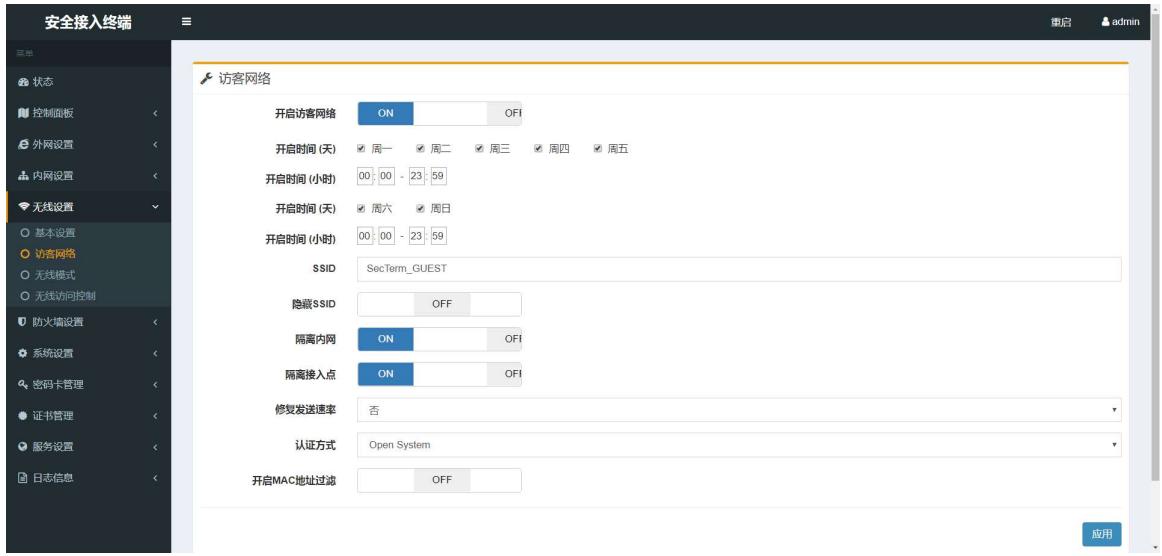

3.6.2. 访客网络¶

开启关闭无线访客网络，设置无线访客网络的SSID 等基本配置。

3.6.3. 无线模式¶

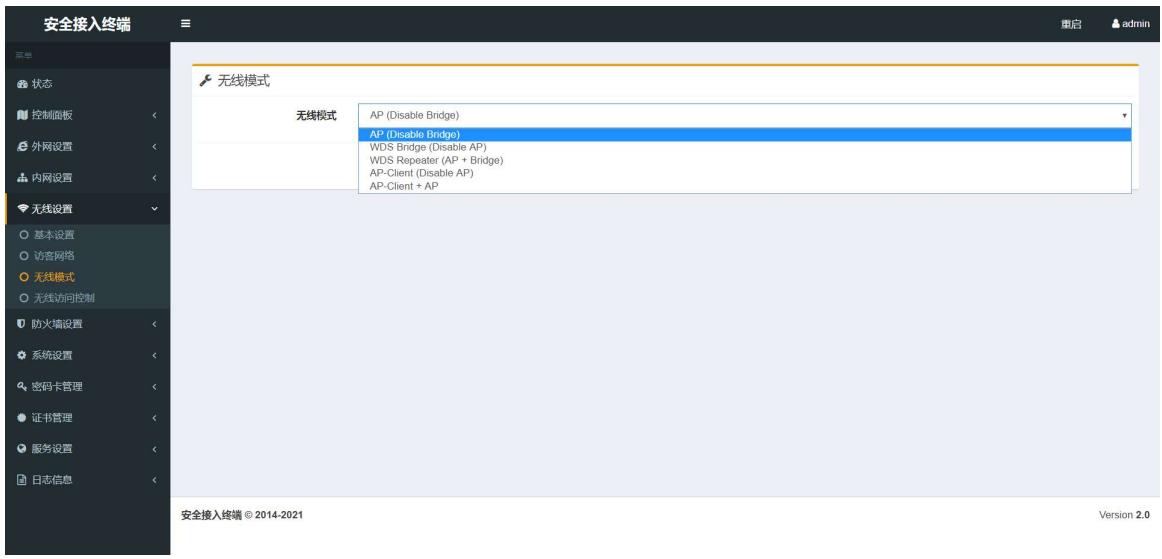

仅开启 AP 模式。开启 AP+AC 模式。仅开启AC 模式。并带有其基础配置。

3.6.4. 无线访问控制¶

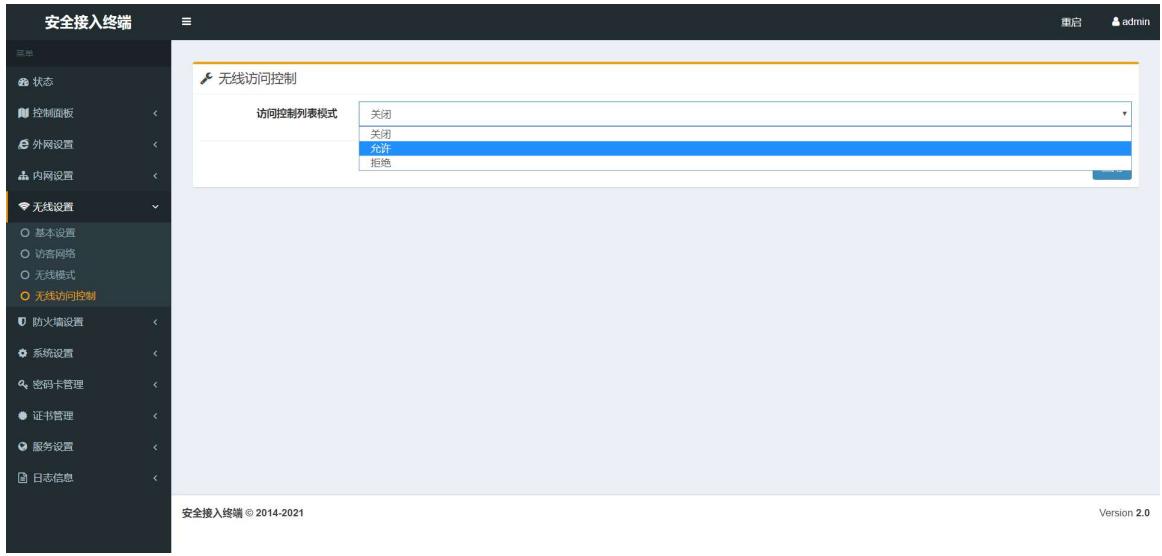

基于MAC 地址控制无线访问黑名单或者白名单。

3.7.1. 基本设置¶

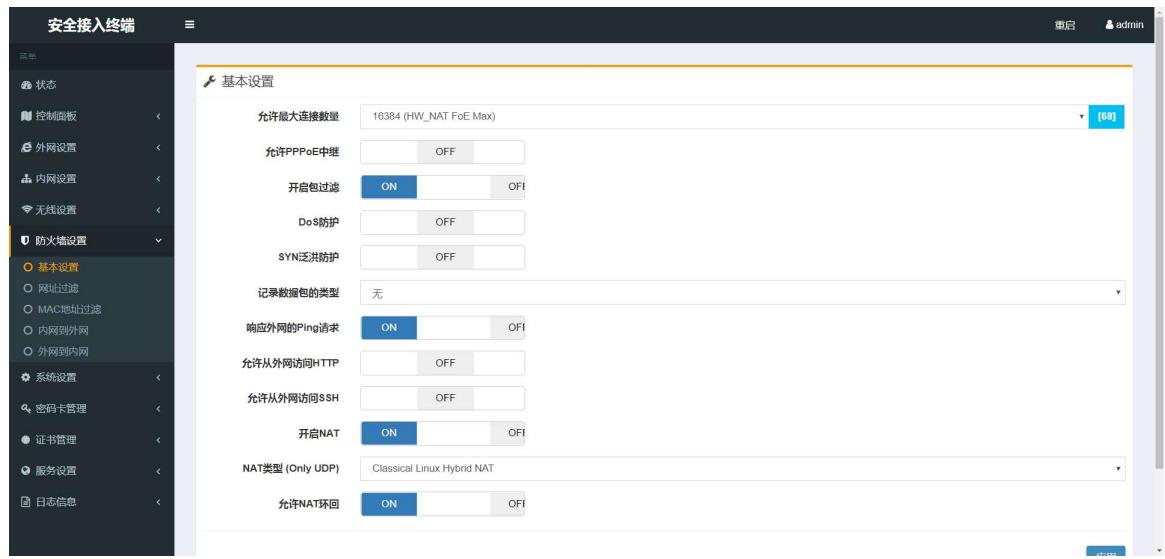

防火墙:防火墙可根据规则过滤发送或接收的数据包，开启后可保护你的内网不被入侵。

Dos 防护：开启后可阻止 DDoS 攻击，同时也会加大路由器负担。

SYN 防护：开启后可阻止 DDoS 攻击，同时也会加大路由器负担。

相应来自外部的 ping 请求：允许 ST201 响应来自外部网络的 Ping 请求(Ping request)。

允许外网访问 http 服务器：允许外网访问 http 代理。

允许外网访问 ssh：允许外网访问ssh 服务器。

3.7.2. 网址过滤¶

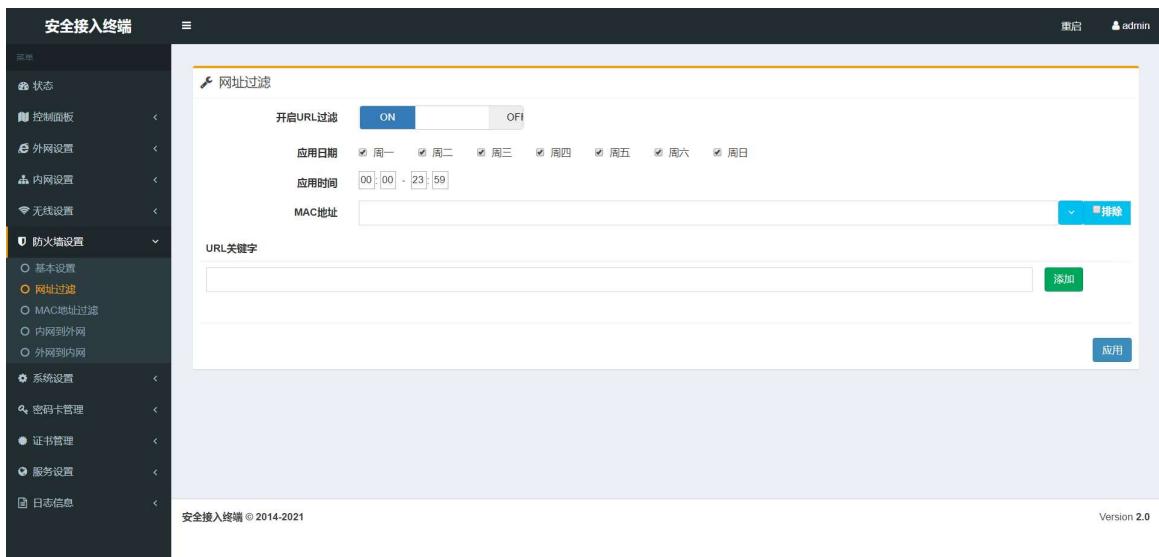

基于URL 的网址过滤及规则。

基于MAC 地址的过滤及规则。


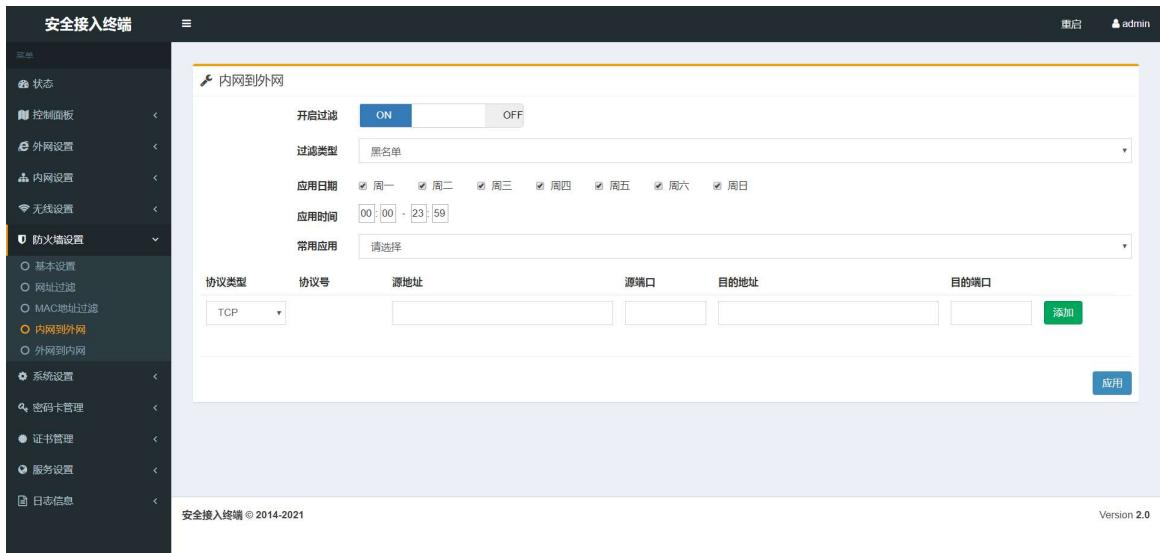

设置所有内网访问外网的策略。


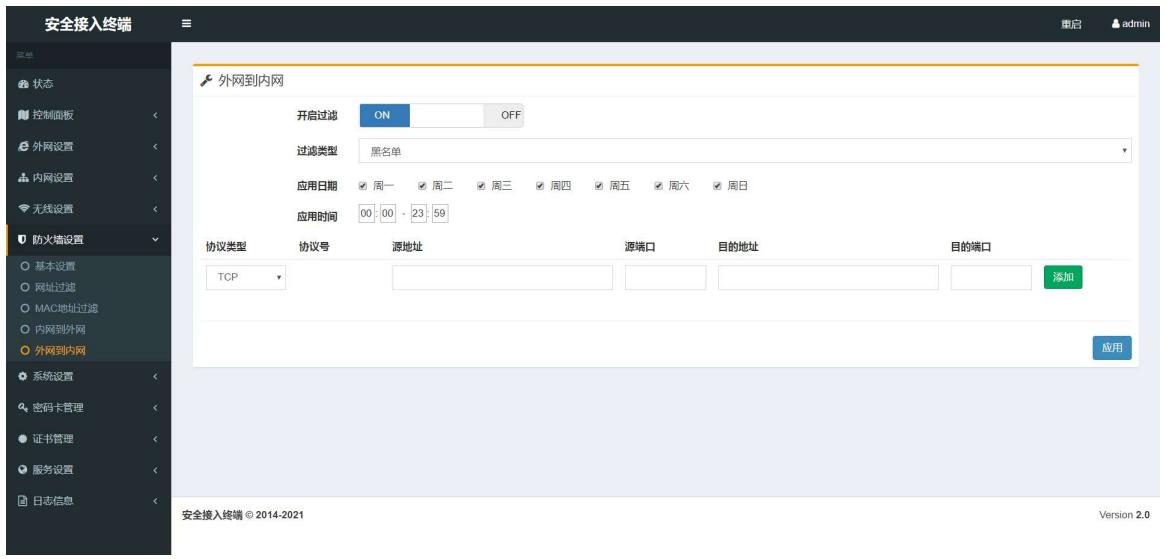

3.7.5. 外网到内网¶

设置所有外网访问内网的策略。（默认禁止外网访问内网）

3.8.1. 基本设置¶

主机名称：修改设备的名称。

输入用户名和新密码

NTP 同步周期等可以对同步时间和NTP 服务器进行设置

页面语言可以修改界面的显示语言。


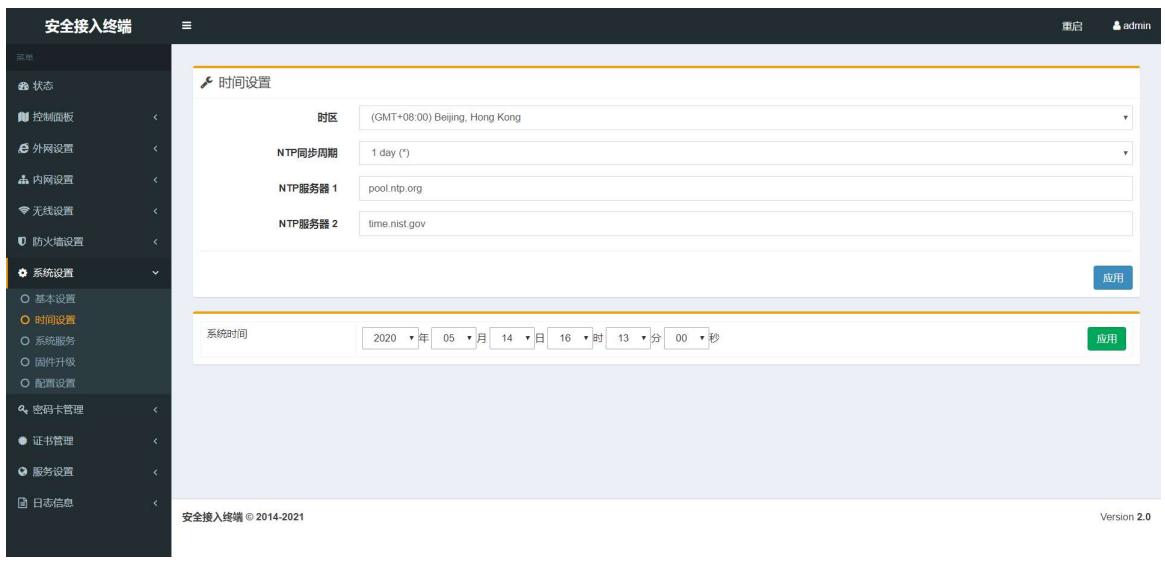

3.8.2. 时间设置¶

查看系统时间及修改系统时间。

3.8.3. 系统服务¶

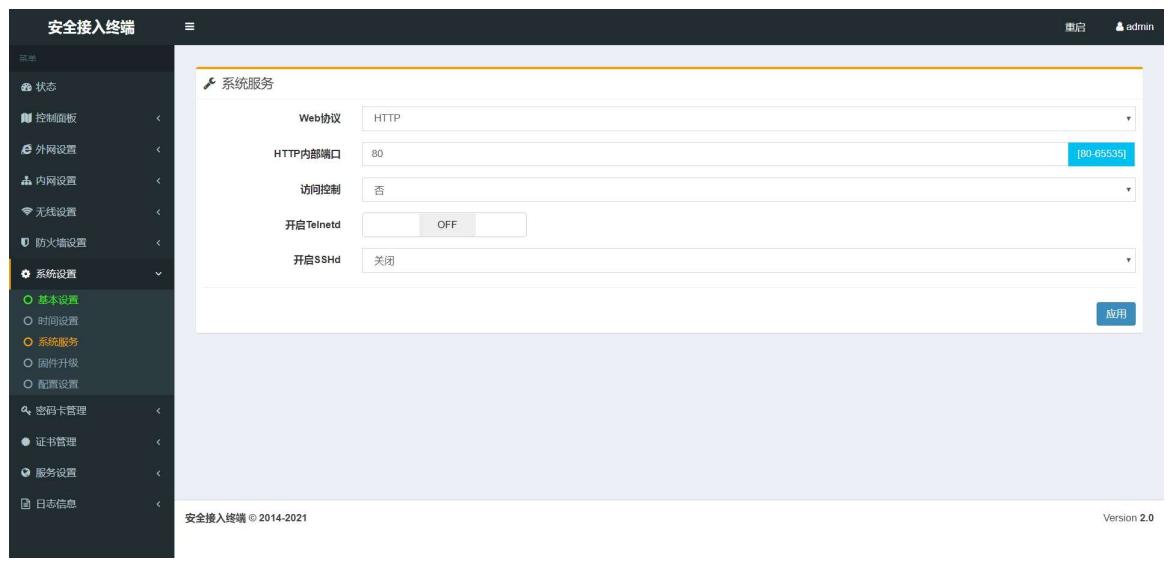

HTTP协议：可以选择web服务器协议

HTTP内网端口：内网 Web 服务端口

开启 Telnetd：启用 Telnet 服务器

开启 SSHd：启用 SSH 服务器

开启 WINS：启用 WINS 服务

开启 LLTD：启用 LLTD (链接层拓扑发现)

开启 Crond：启用 Cron 守护程序(计划任务)

开启 Watchdog：当系统崩溃时，硬件 watchdog 会在 15 秒内重启系统。


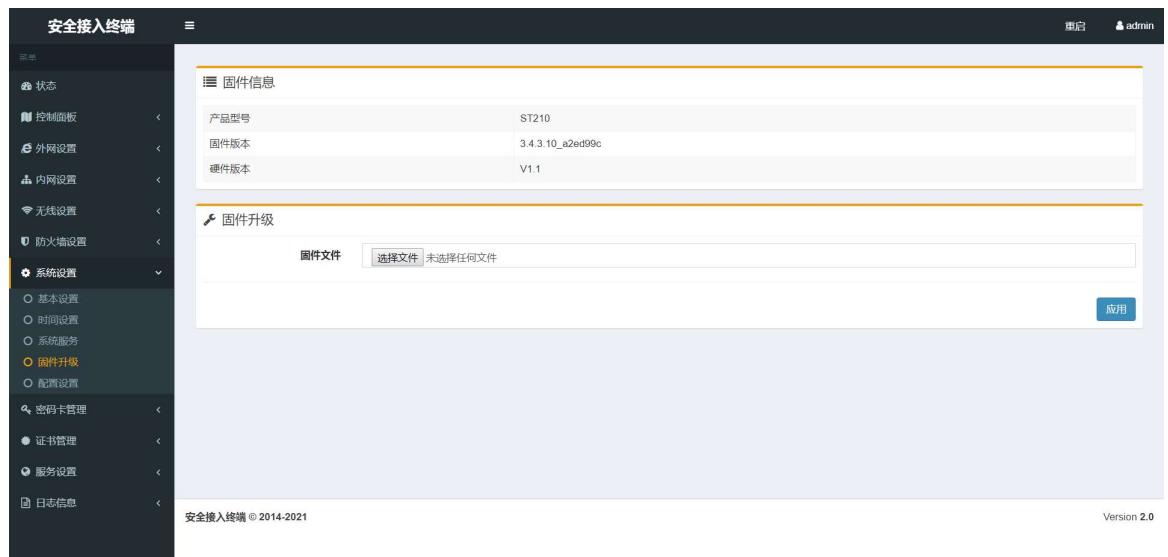

3.8.4. 固件升级¶

固件信息：显示产品的固件版本信息等

固件升级：点击选择文件，选择要上传的固件文件，点击应用，等待进度条读完后刷新界面。


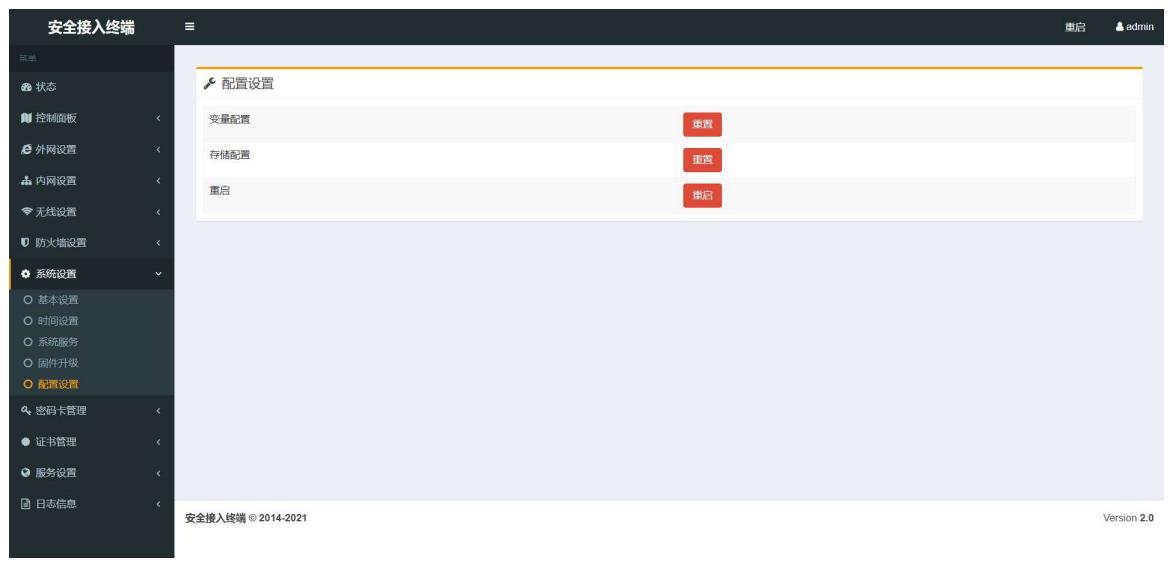

配置设置：可以对当前的后台配置文件进行上传和下载。

3.9.1. 密码卡状态¶

查询及初始化密码卡。

3.10.1. 证书¶

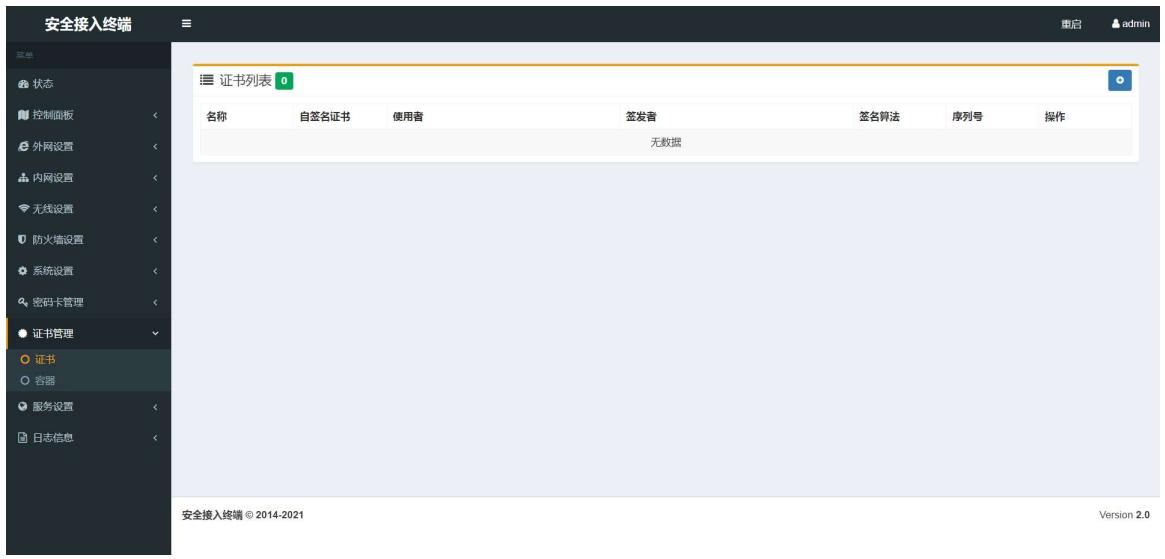

存放外部证书及根证书。

存放设备证书。

3.11.1. SSLVPN¶

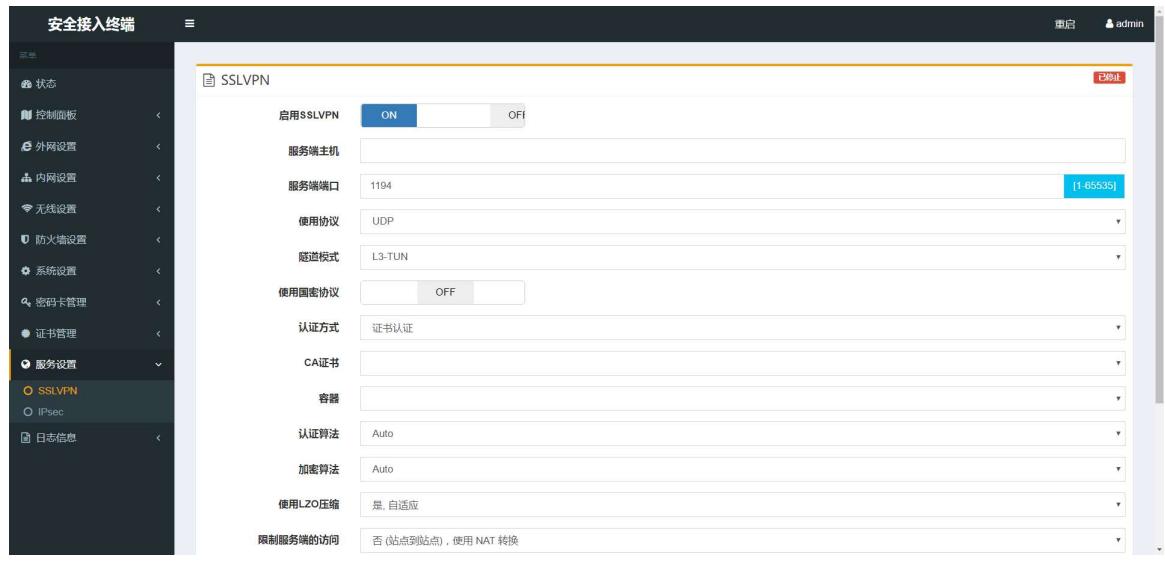

输入服务端主机 ip，服务端口默认 1194，使用协议 udp，隧道模式 L3-TUN，认证方式证书认证，选择是否使用国密协议，依次导入证书和密钥，认证算法默认 auto，加密算法默认 auto，其他可配置选项默认即可，如需个性化操作，也可选择配置。成功连接后，右上角状态栏会显示已连接。

3.11.2. IPsec¶

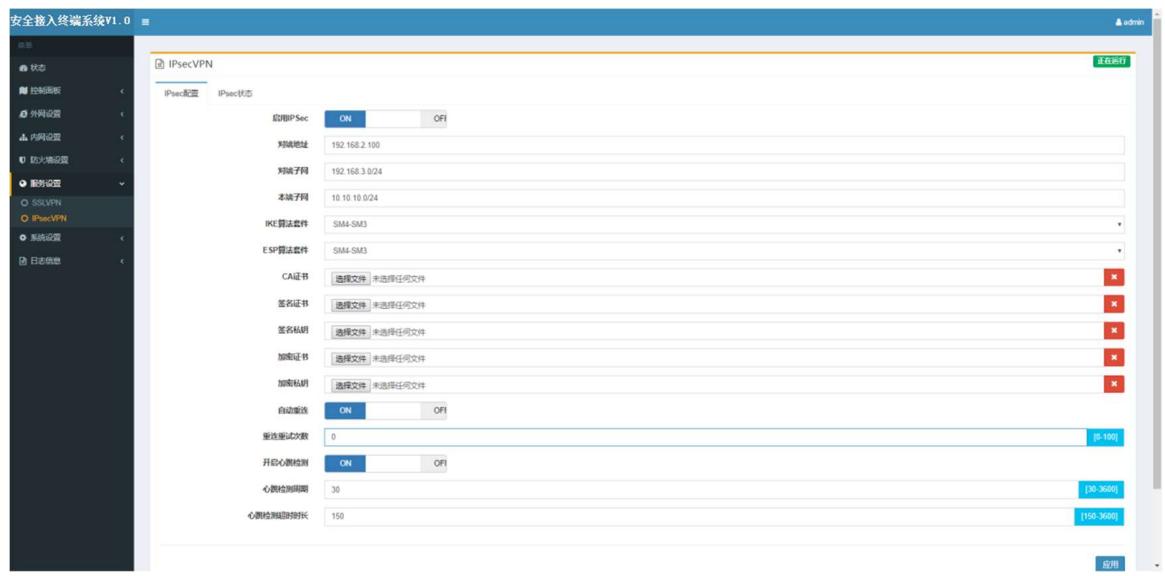

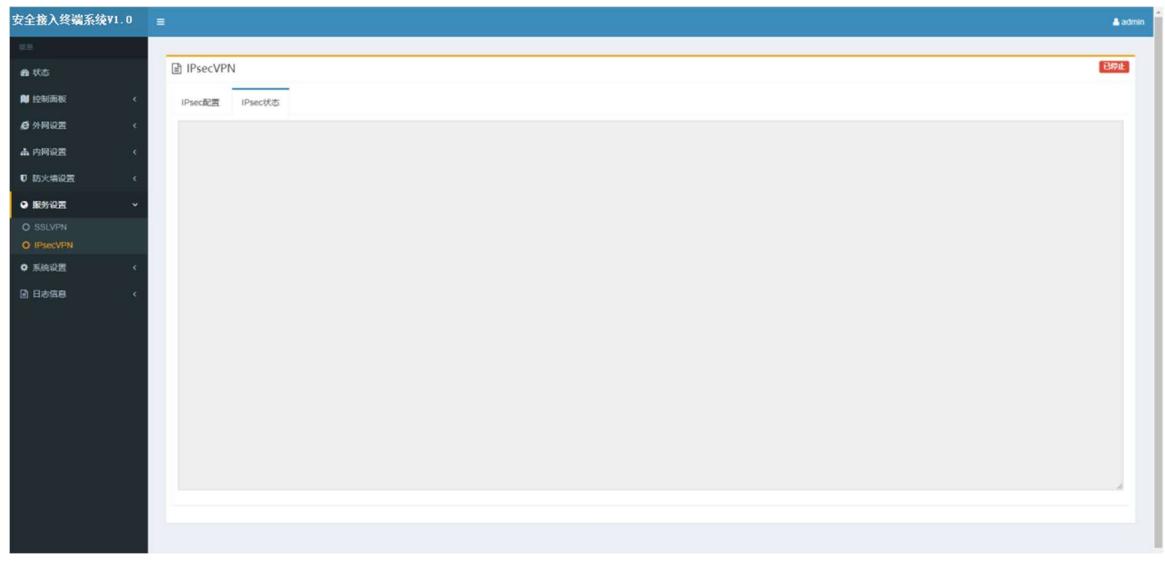

配置 IPsec 的对端 ip，输入对端子网（24 或 32 位掩码）,IKE 算法套件默认选择 SM4-SM3

ESP 算法套件默认选择 SM4-SM3，依次导入证书及密钥，点击应用。

开启自动重连功能，重连次数为 0 则为一直连接.

心跳检测周期默认为 30，心跳检测超时时长默认为 150.

IPsec状态栏显示的是IPsec的连接状态，未开启则为空，如成功连接，此页面会显示加密网络的 ip。失败则为 none。


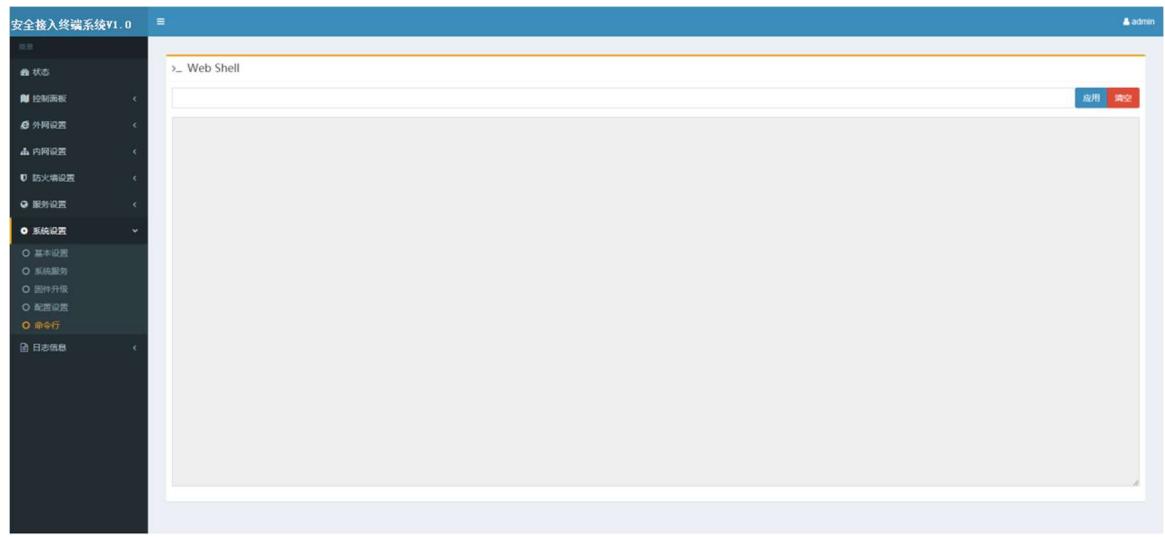

安全接入终端系统V1.0 状态控制面板外网设置内网设置防火墙设置服务设置系统设置基本设置系统服务固件升级配置设置命令行日志信息 >_ Web Shell 应用确定

3.12. 日志信息¶

3.12.1. 系统日志¶

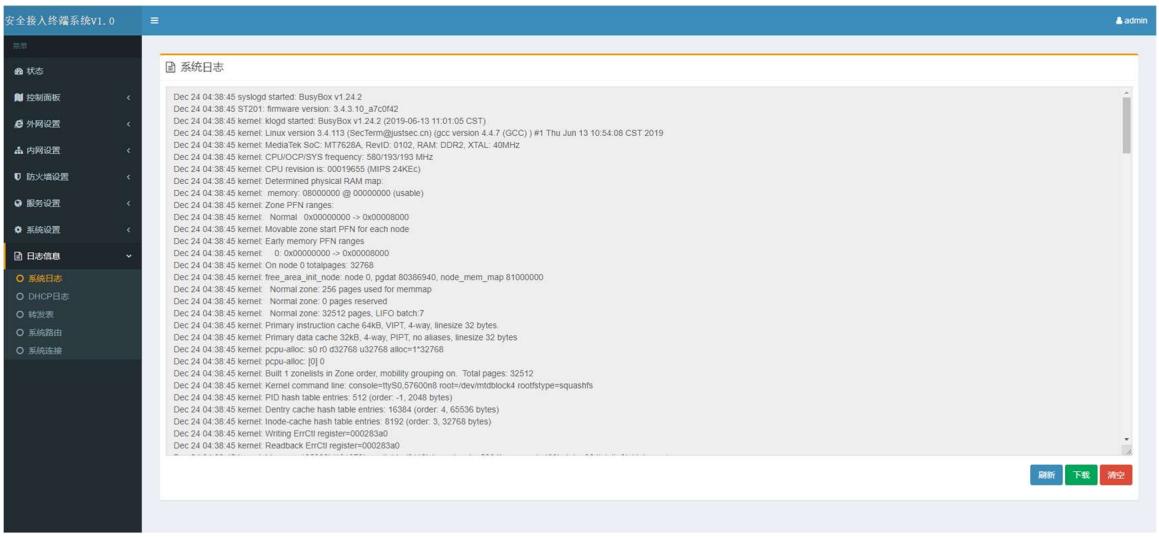

系统日志：显示一些系统的日志，便于调试。

3.12.2. DHCP 日志¶

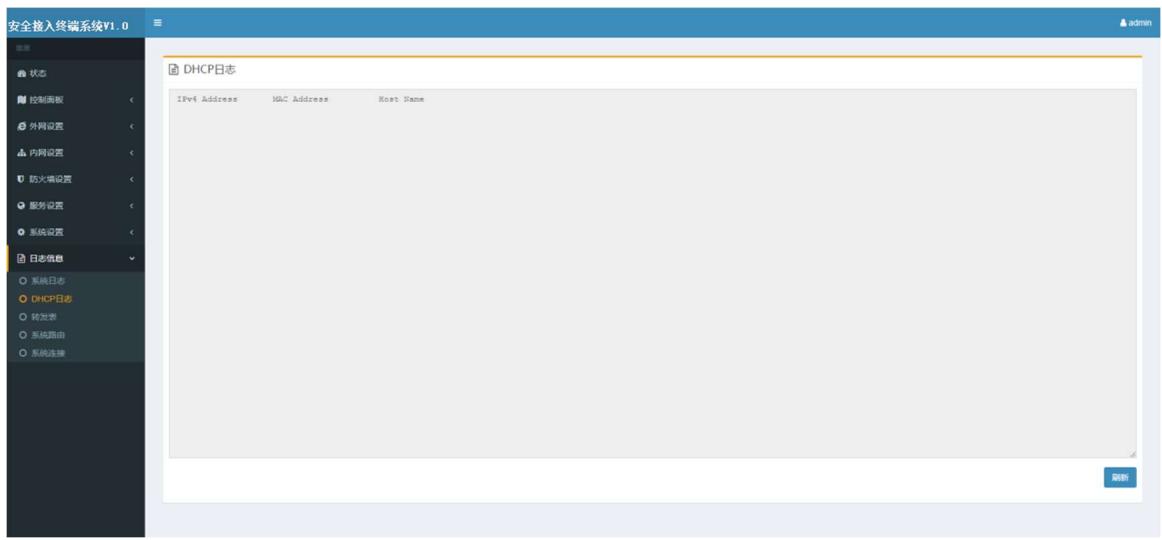

DHCP日志：可以查看DHCP分配ip等信息。


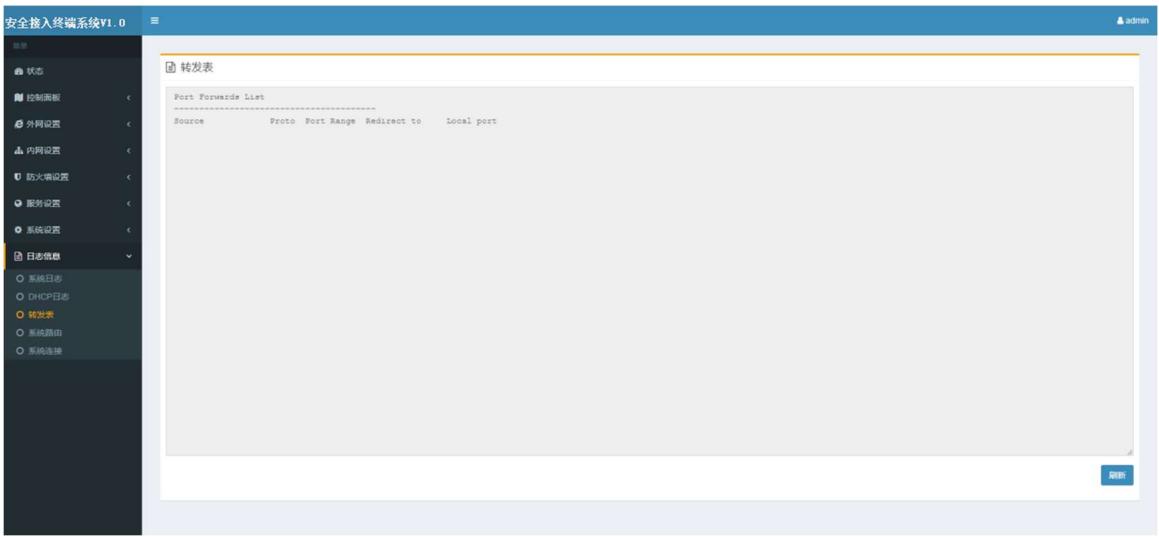

3.12.3. 转发表¶

转发表：可以查看当前的转发列表。

3.12.4. 系统路由¶

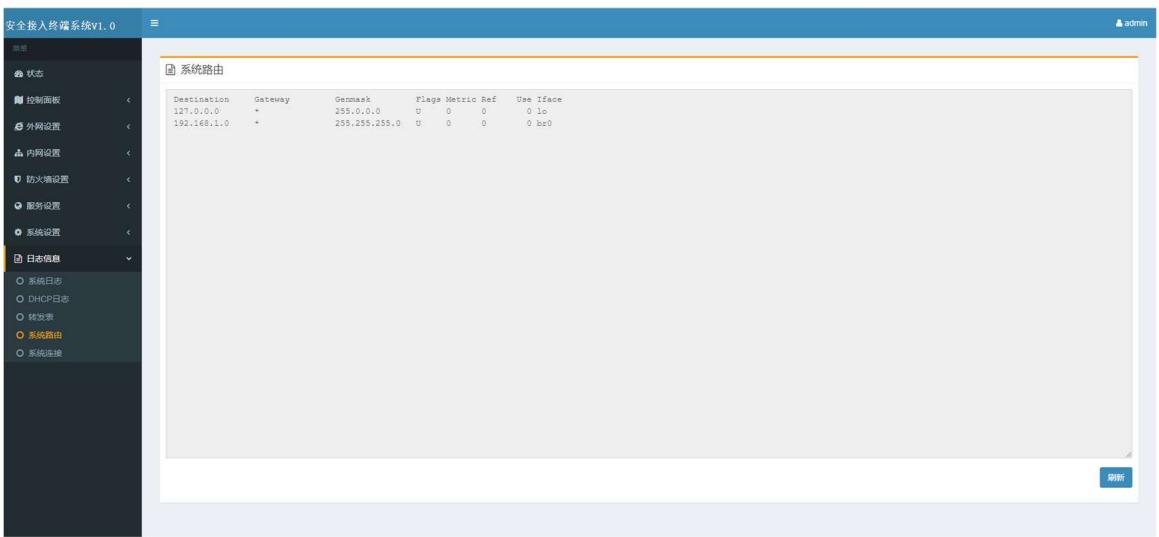

系统路由：可以查看当前系统中使用的路由条目。

3.12.5. 系统连接¶

系统连接：显示当前设备的连接情况。


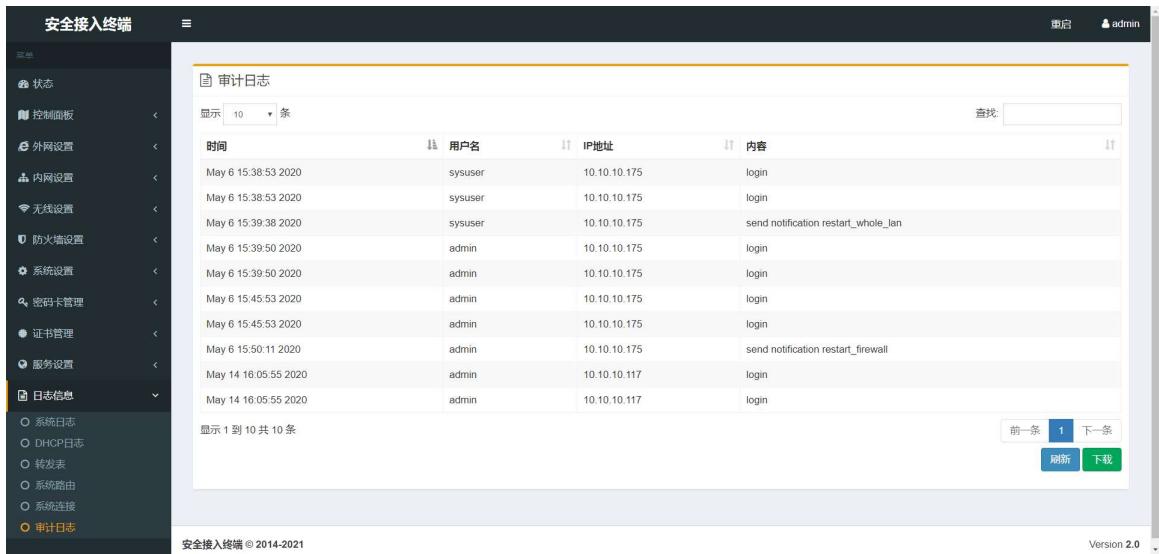

3.12.6. 审计日志¶

操作审计日志。

安全接入终端产品说明¶

目 录¶

1. 安全接入终端硬件接口 . 1¶

2. 安全接入终端基本信息 2¶

3. 安全接入终端管理页面 . .. 11¶

3.4. 外网设置 . .. 14¶

3.5. 内网设置 . .. 16¶

3.6. 无线设置 . .. 18¶

3.7. 防火墙设置. .. 20¶

3.8. 系统设置 . .. 23¶

3.9. 密码卡管理 . .. 26¶

3.10. 证书管理 .. 26¶

3.11. 服务设置 .. 27¶

3.12. 日志信息 . 29¶

2. 安全接入终端基本信息¶

2.1. 管理员登录信息¶

2.2. 产品通用拓扑图¶

2.3. 产品的启动引导¶

2.4. 修改密码¶

2.5. 网络配置¶

2.5.1. 外网设置¶

设置静态地址¶

DHCP 方式¶

2.5.2. 内网设置¶

2.6. 防火墙设置¶

2.6.1. MAC 地址绑定¶

2.6.2. 内网到外网¶

2.7. 防火墙功能详解¶

2.8. 安全接入终端接口及功能支持¶

3. 安全接入终端管理页面¶

3.1. 用户登录¶

登录¶

欢迎使用安全接入终端¶

登录¶

3.2. 状态查看¶

3.3. 控制面板¶

3.3.1. 网络信息¶

3.3.2. 客户端信息¶

3.4. 外网设置¶

3.4.1. 基本设置¶

3.4.2. 移动网络¶

3.4.3. 端口转发¶

3.5. 内网设置¶

3.5.1. 基本设置¶

3.5.2. DHCP 设置¶

3.5.3. 路由设置¶

3.6. 无线设置¶

3.6.1. 基本设置¶

3.6.2. 访客网络¶

3.6.3. 无线模式¶

3.6.4. 无线访问控制¶

3.7. 防火墙设置¶

3.7.1. 基本设置¶

3.7.2. 网址过滤¶

3.7.3. MAC 地址过滤¶

3.7.4. 内网到外网¶

3.7.5. 外网到内网¶

3.8. 系统设置¶

3.8.1. 基本设置¶

3.8.2. 时间设置¶

3.8.3. 系统服务¶

3.8.4. 固件升级¶

3.8.5. 配置设置¶

3.9. 密码卡管理¶

3.9.1. 密码卡状态¶

3.10. 证书管理¶

3.10.1. 证书¶

3.10.2. 容器¶

3.11. 服务设置¶

3.11.1. SSLVPN¶

3.11.2. IPsec¶

3.12. 日志信息¶

3.12.1. 系统日志¶

3.12.2. DHCP 日志¶

3.12.3. 转发表¶

3.12.4. 系统路由¶

3.12.5. 系统连接¶

3.12.6. 审计日志¶

目录¶
