对接10011协议流程指导⼿册¶

1. 6和甲⽅对接协议信息¶

1).确认需要对接10011协议后，需要甲⽅提供以下数据（可参考后续web端⽹络服务配置项截图）

巡视主机IP：

巡视主机Port：10011

巡视主机系统唯⼀标识：

变电站编码：

ftps Ip:

ftps port:

ftps⽤户名：

密码：

2).然后进⼀步和甲⽅约定好我们需要提供的机器⼈相关信息

机器⼈名称

机器⼈编码

机器⼈系统唯⼀标识

2. web端⽹络服务配置录⼊¶

在web端【系统管理——⽹络服务】中，填写【特⾼压10011】和【FTP（s）】中的配置项，操作步骤如下：

1).⾸先确认机器⼈软件版本已升级⾄V2.5及以上版本；“

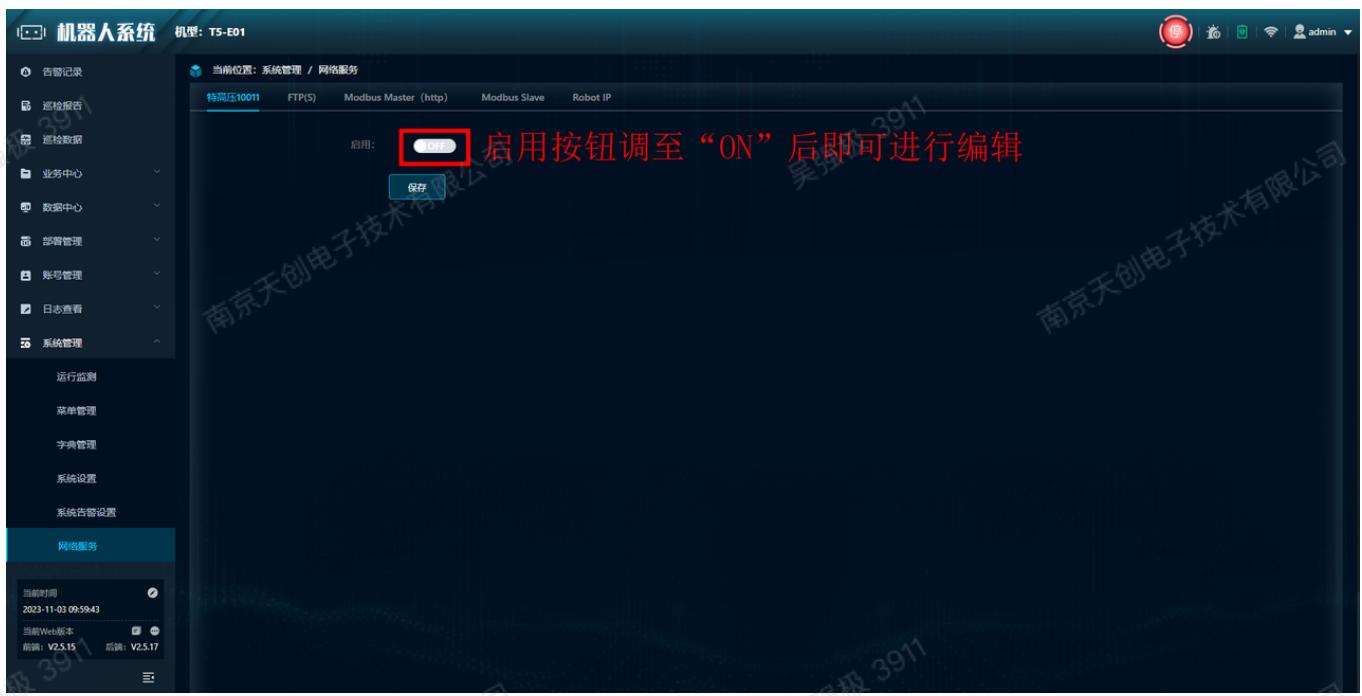

2).进⼊【特⾼压10011】配置界⾯（启⽤按钮调⾄ ON 后可编辑，【FTP（s）】同理）


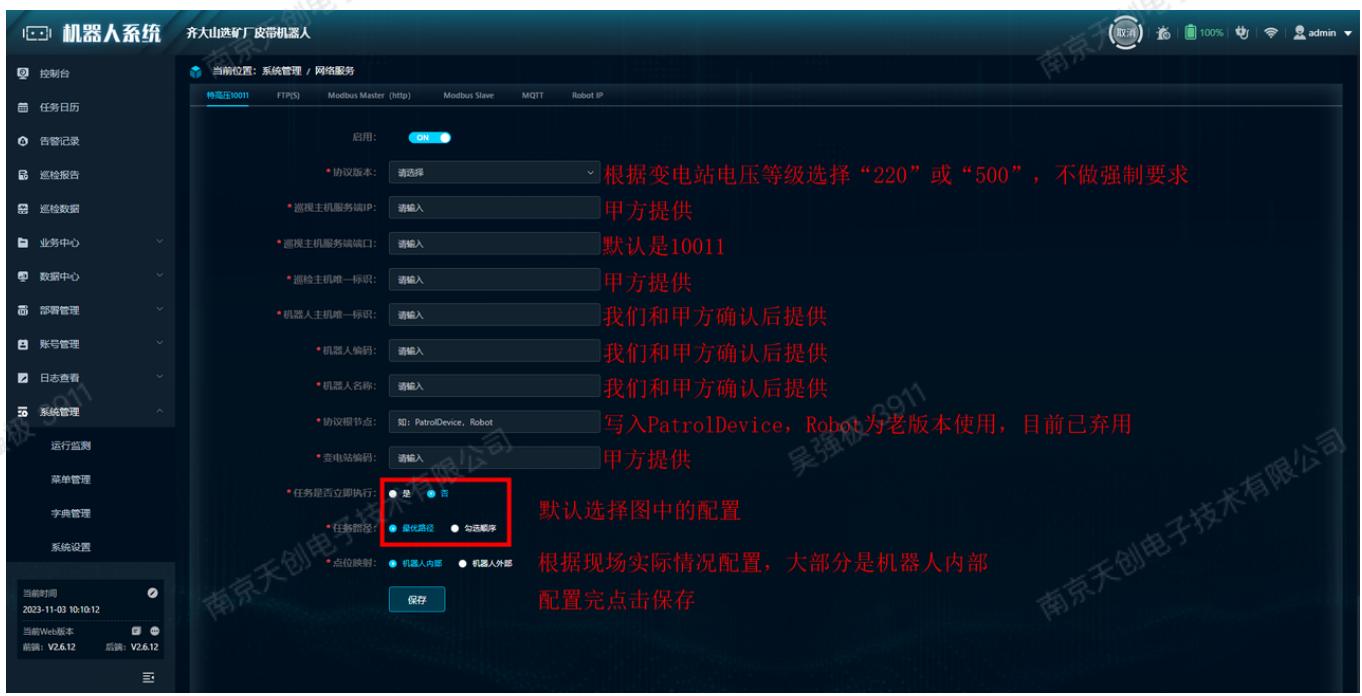

3).【特⾼压10011】配置项填写规则如下¶


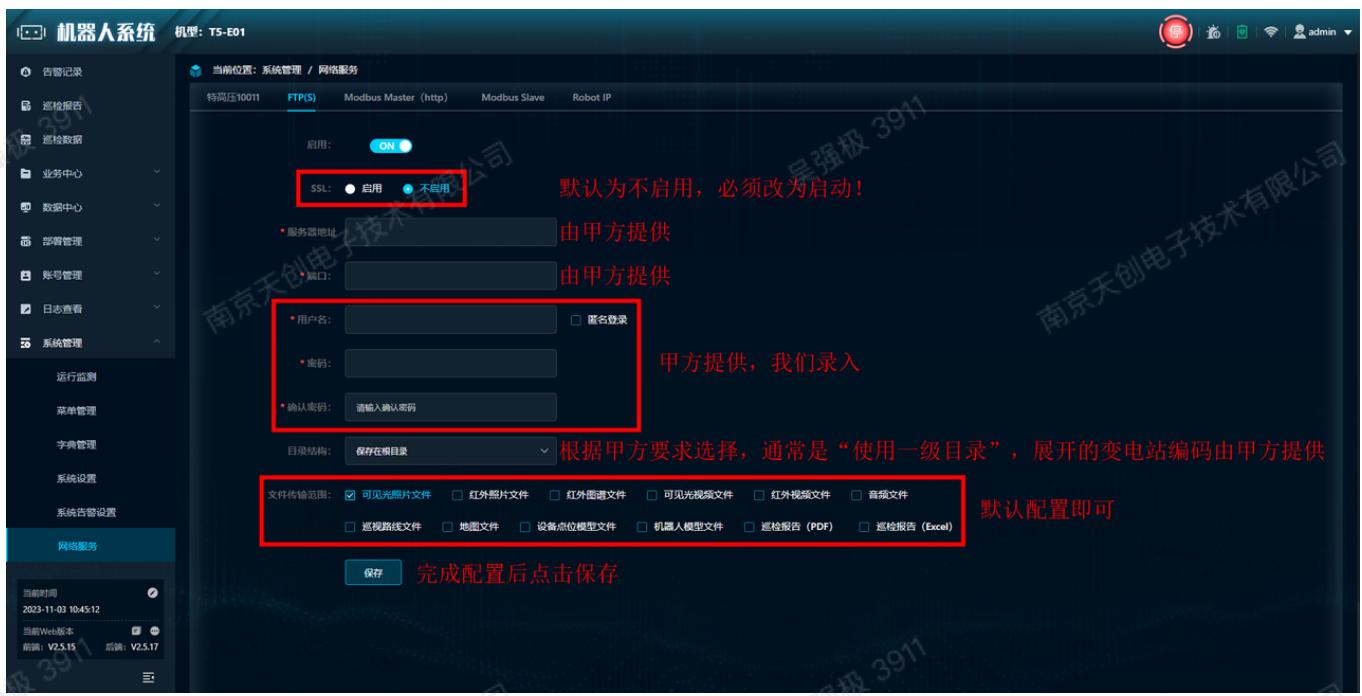

4).【FTP（s）】配置项填写规则如下¶


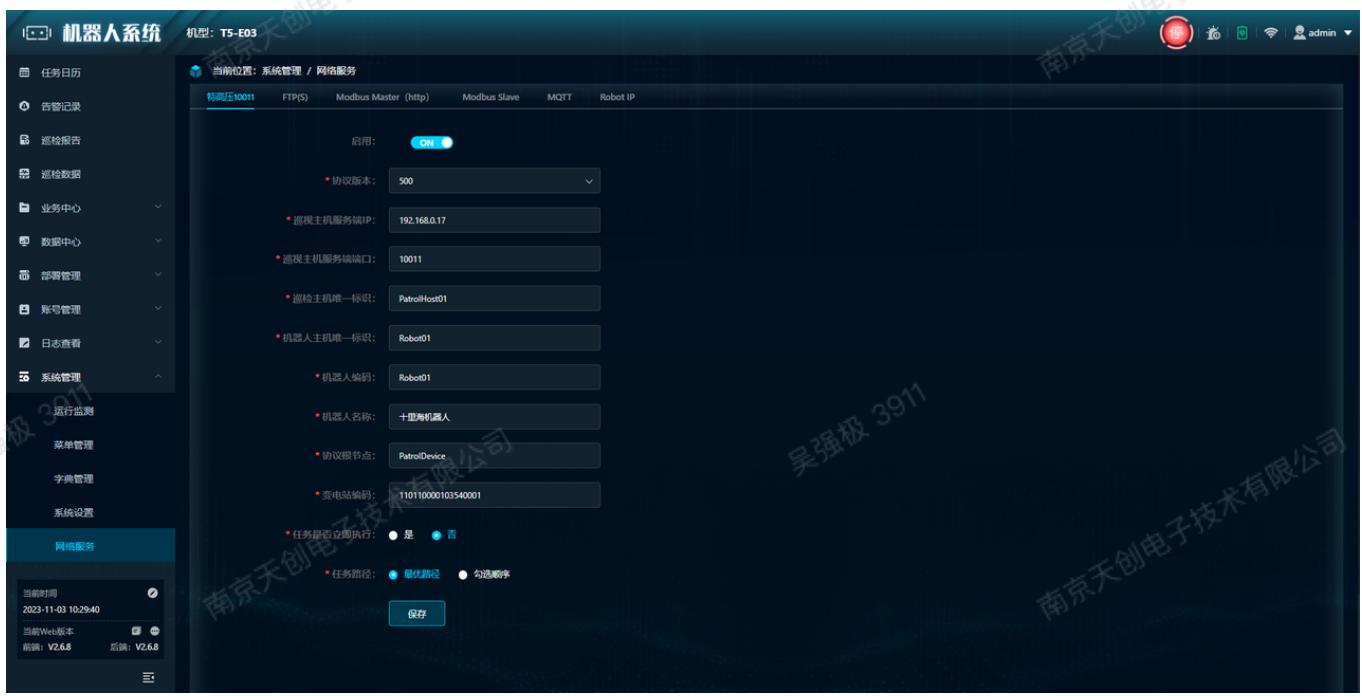

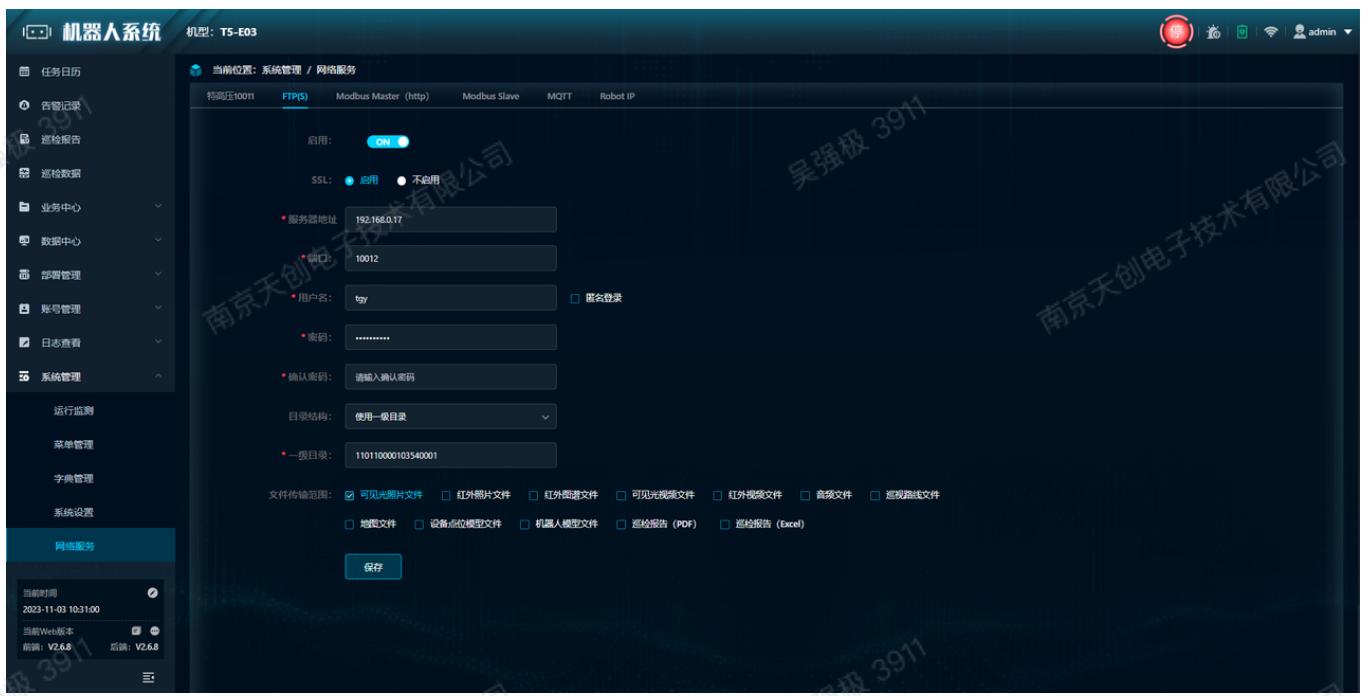

5).下图为⼗⾥海华能河北现场真实配置，可作参考¶

3. QT⼯具对象树配置规范¶

对接10011协议对巡检对象的层级⽬录有严格的要求，QT⼯具已具备层级模板，具体设置规范如下：

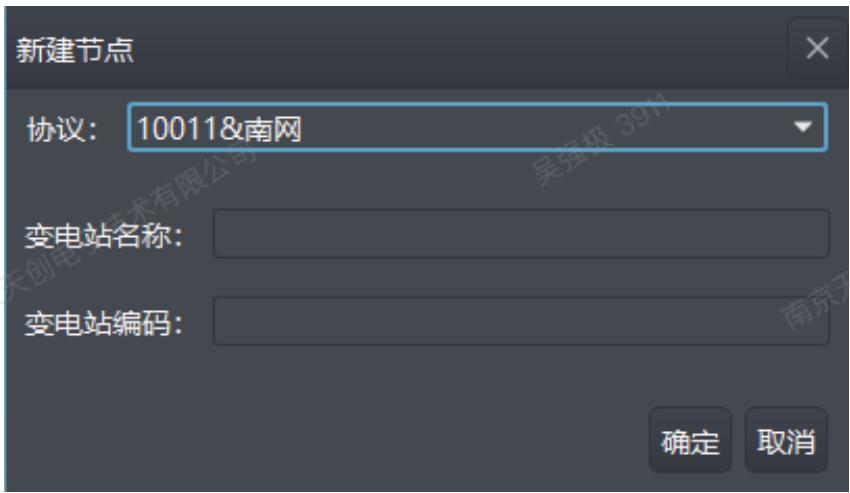

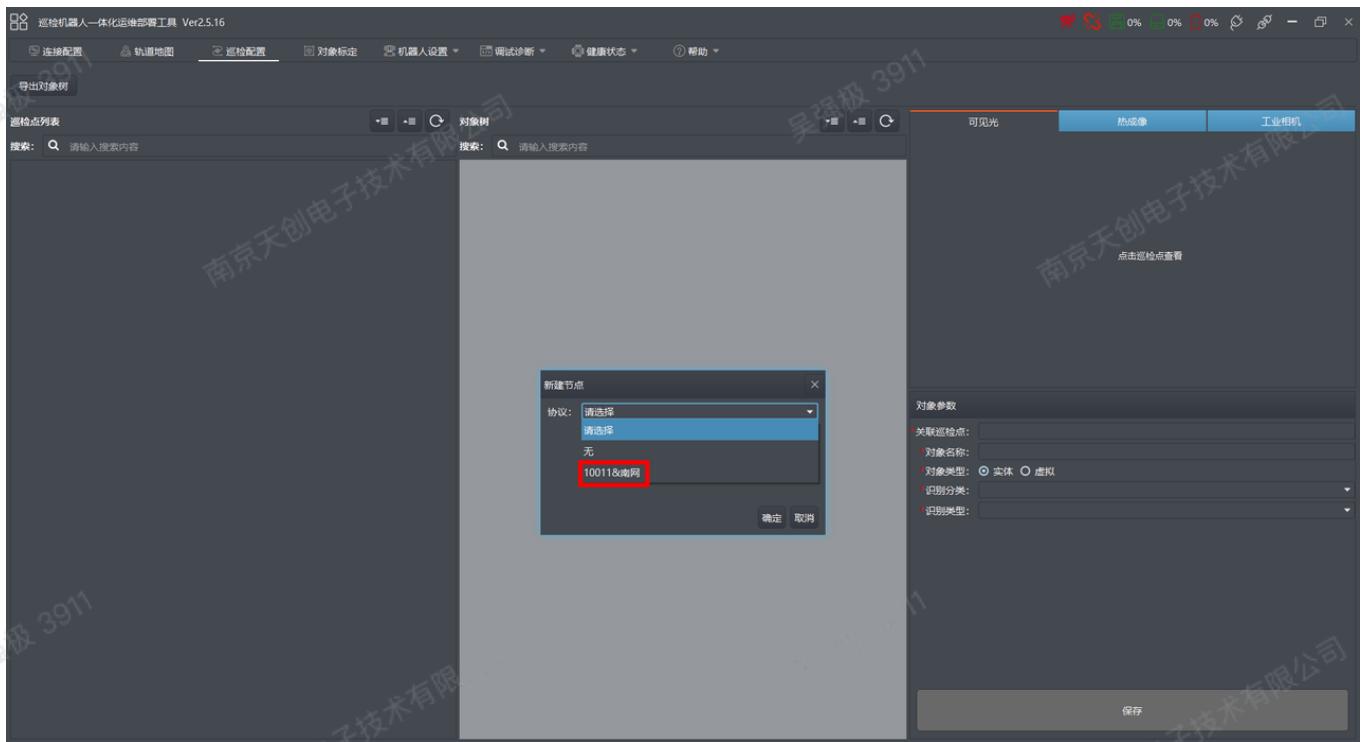

1).QT⼯具版本需要在V2.6版本及以上，在【巡检配置——对象树】中新增节点，协议选择"10011&南⽹"，根据甲⽅要求填写变电站名称和变电站编码


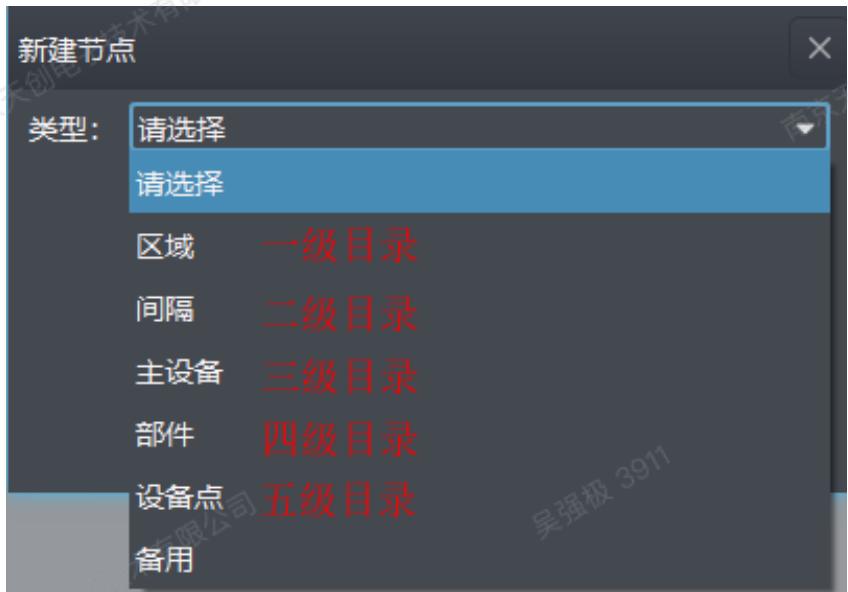

2).按下图所示从【⼀级⽬录⼆级⽬录三级⽬录四级⽬录五级⽬录】，依次新建节点，巡检对象对应五级⽬录（设备点），五个层级⽬录的命名规范需要严格按照甲⽅要求输⼊


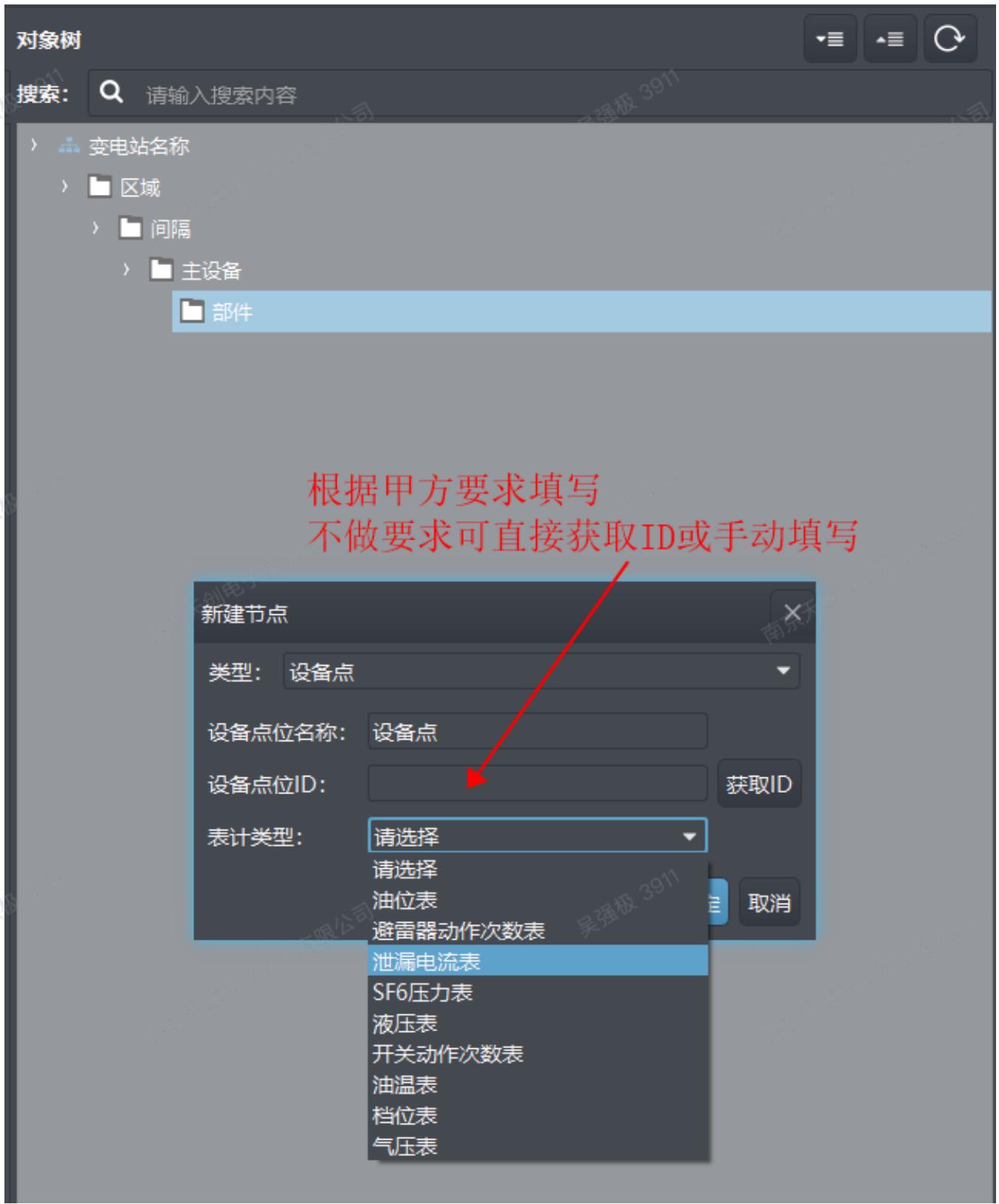

3).各层级节点中的点位名称、点位ID 都需要填写，其中点位ID 若甲⽅有要求，则按照对⽅规范输⼊，不做要求可以直接获取⼀段随机ID或⼿动填写。所有选项填写后才能保存，务必和甲⽅确认规范。


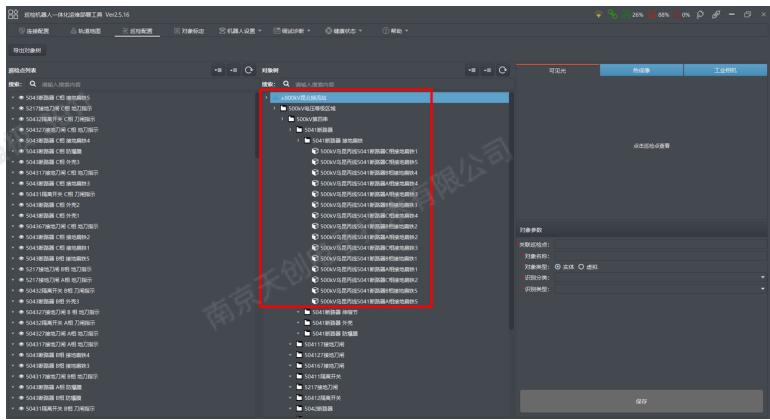

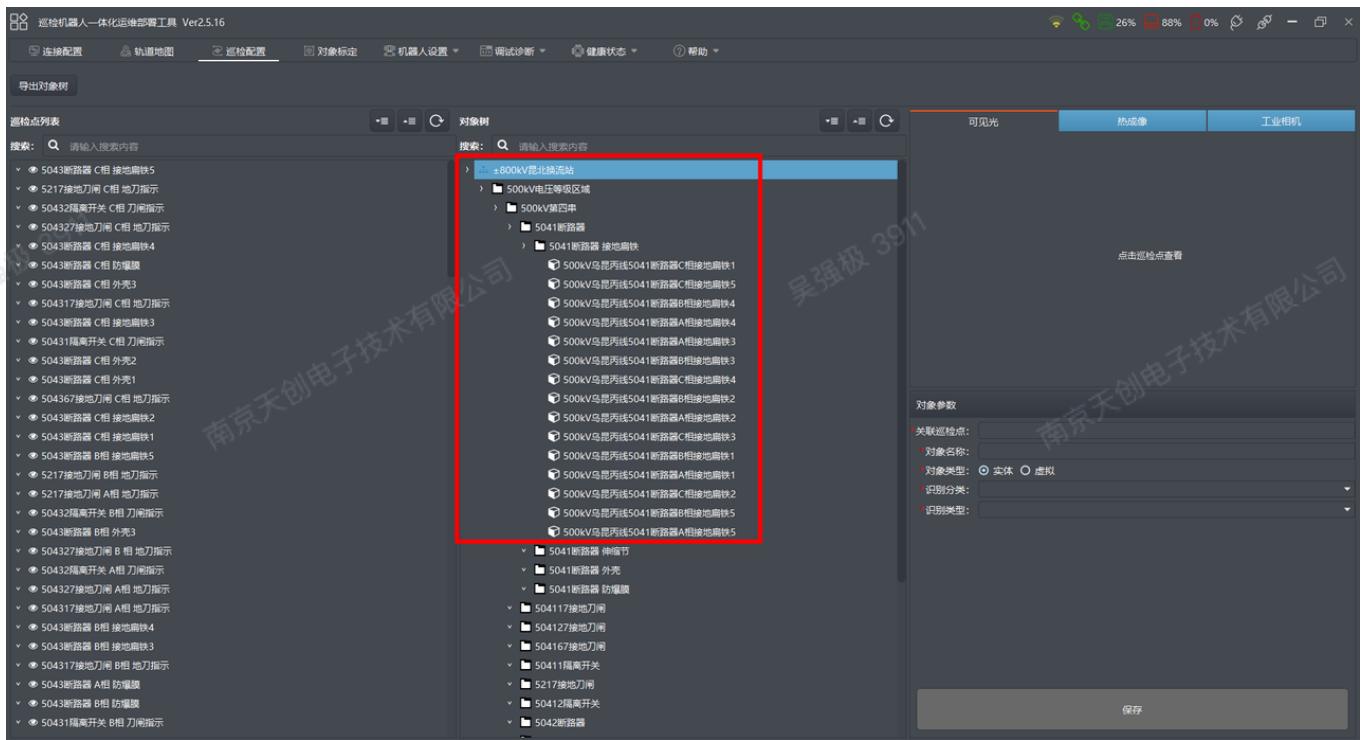

4).完整的层级⽬录规范可参考下图中的配置⽅式

GD02E274-万⼒达实验室巡检机器⼈

PS：项⽬部署阶段可以先按照甲⽅要求，在QT⼯具中按照规范采集巡检点，和甲⽅对接协议信息同步进⾏，web端中的⽹络服务配置可以后续配置
