行走电机拆除

行走电机拆除

一：用2.5mm内六角拆除顶部螺丝 二：用3mm内六角拆除前后上外壳外侧螺丝

行走电机拆除

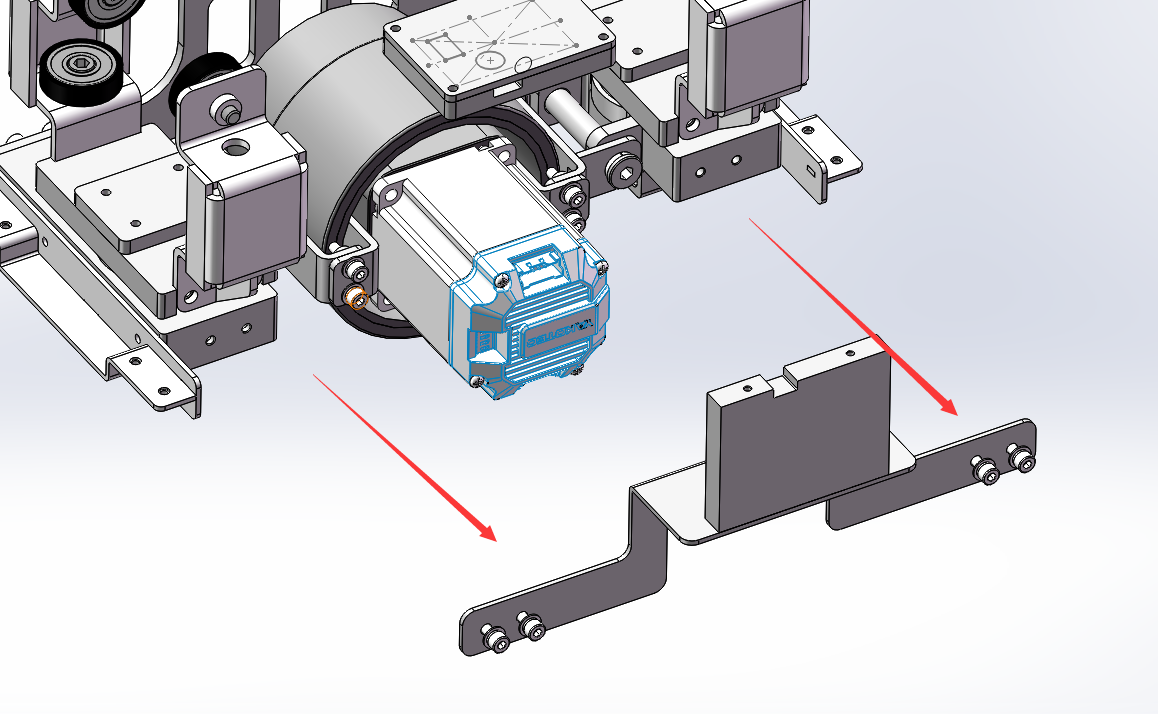

三：打开外壳 四：用3mm内六角拆下轮侧支架 （注意：现场实际拆除，运控板上会连接有许多线路，可采取拍照或者录视频的方式，确定各个线的位置，最后恢复原状即可）

行走电机拆除

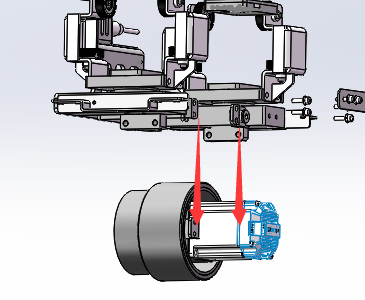

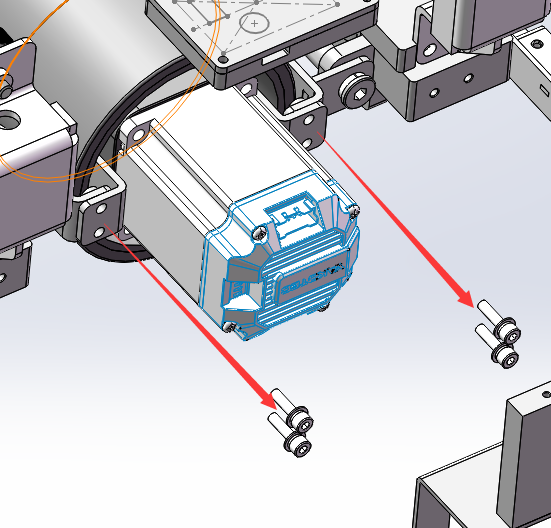

五：拆下驱动轮支架螺丝 六：拆下驱动轮支架

行走电机拆除

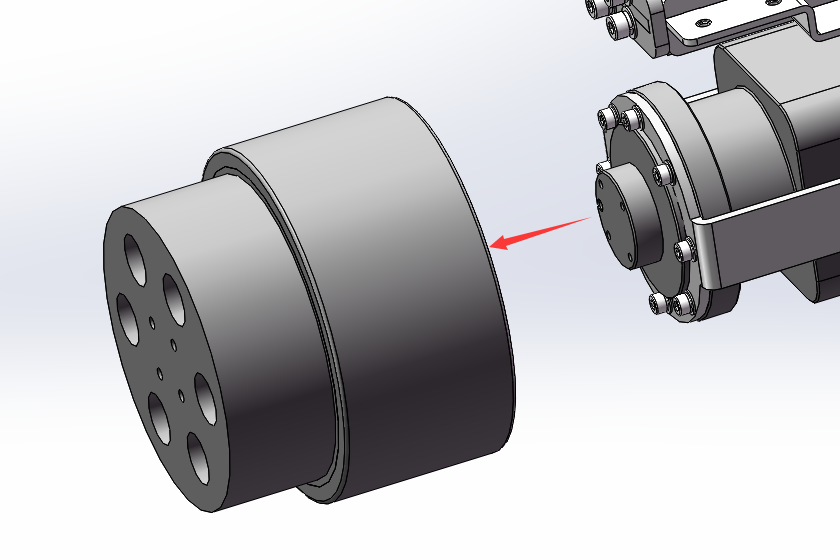

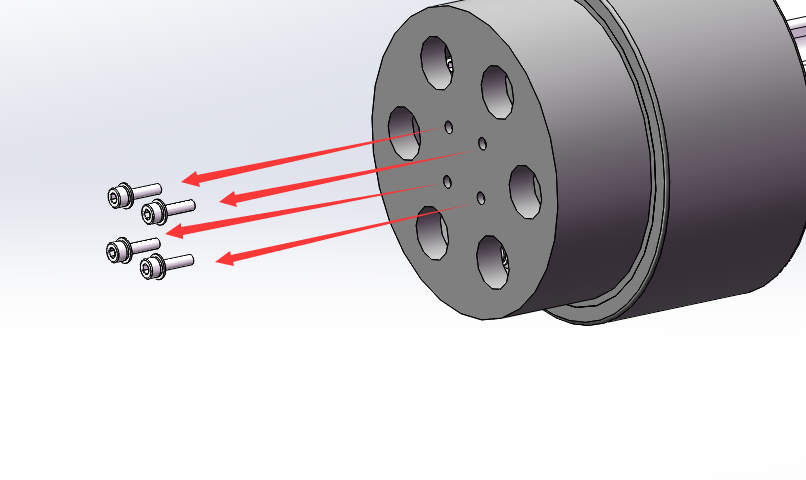

七：2.5mm内六角拆掉驱动轮螺钉 八：拆掉驱动轮

行走电机拆除

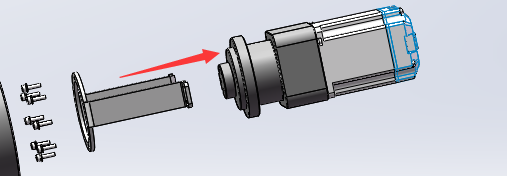

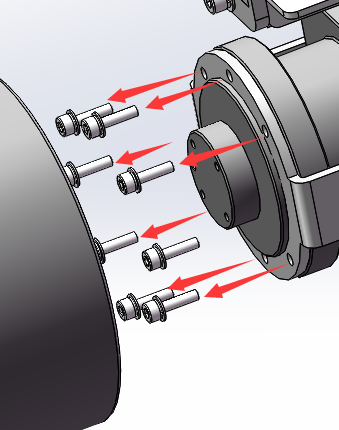

九：2.5mm内六角拆掉电机固定螺钉 十：拆掉电机
